Tektronix представляет изолированные токовые пробники и 3-канальный источник питания

Анонсированные сегодня (12.11.2024) новые решения могут улучшить тестирование и измерение для приложений, требующих большей мощности и эффективности.

В январе Tektronix приобрёл EA Elektro Automatik, чтобы укрепить свои позиции на рынке испытаний и измерений в области электроники. Сегодня, на выставке Electronica 2024, почти год спустя, этот дуэт производит фурор двумя новыми силовыми устройствами для инженерного стола: серией высокопроизводительных токовых пробников и передовыми решениями в области электропитания.

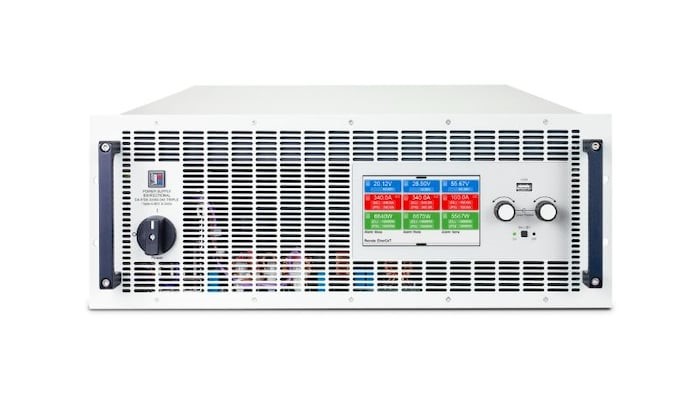

Источник питания постоянного тока EA-PSB 20000 Тройной.

Журнал All About Circuits поговорил с Дэрилом Эллисом (генеральным менеджером по массовому и начальному портфолио электропитания) из Tektronix и Джеймсом Хичкоком (вице-президентом и генеральным менеджером) из EA Elektro-Automatik, чтобы узнать о новинках из первых уст.

Источник питания постоянного тока EA-PSB 20000

EA-PSB 20000 Triple — это высокопроизводительный двунаправленный источник питания постоянного тока, разработанный для повышения эффективности и гибкости тестирования для сложных приложений. Он работает через три независимых канала, каждый из которых способен обеспечивать до 10 кВт в моделях 3U и до 30 кВт в моделях 4U. Это обеспечивает 96,5% рекуперации энергии в режиме рекуперации.

«Вместо того, чтобы покупать три источника питания 1U с тремя различными сертификациями и калибровками, вы получаете один высококачественный, надежный источник питания, который может выполнять работу всех трех этих продуктов», — сказал Хичкок.

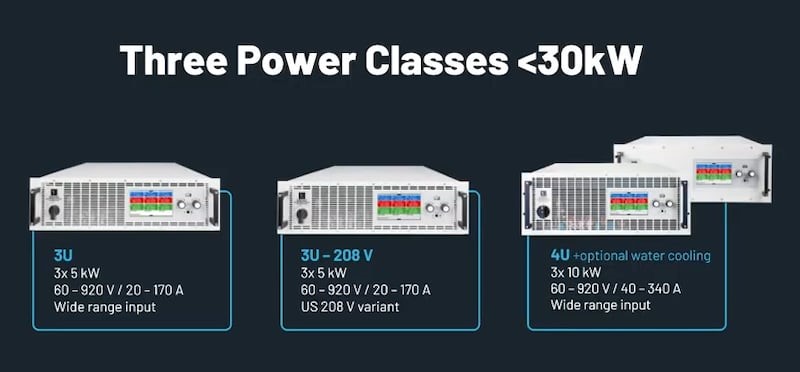

EA-PSB 20000 предлагает три класса мощности в одном устройстве.

Этот блок питания предлагает широкий диапазон напряжения и тока, причем каждый канал поддерживает напряжение от 0 до 920 В и ток до 340 А. Возможность автоматического выбора диапазона позволяет блоку питания автоматически адаптироваться к изменяющимся требованиям по напряжению и току, сохраняя при этом максимальную выходную мощность. Кроме того, его гальванически изолированная шина Share-Bus облегчает параллельную работу по всем каналам. Расширенные возможности связи, такие как высокоскоростной CAN FD, EtherCAT и 1 Гбит/с Ethernet, обеспечивают быструю передачу данных и интеграцию в различные испытательные установки.

По данным Tektronix, эта конструкция поддерживает высокоплотное тестирование с уменьшенными потребностями в оборудовании, что, в свою очередь, сокращает эксплуатационные расходы и расходы на HVAC. Его архитектура также оптимизирует пространство в стойке более чем на 50% по сравнению с блоками с одним выходом, обеспечивая компактное параллельное тестирование для таких систем, как двигатели, инверторы и бортовые автомобильные зарядные устройства.

Изолированные токовые шунтирующие пробники IsoVu серии TICP

Tektronix называет серию TICP IsoVu Изолированные токовые шунты как прорыв в технологиях изолированного измерения тока.

«С TICP мы хотим не только удовлетворить потребности того, что мы видим сегодня в области электропитания, но и начать движение к будущему этой области», — сказал Эллис.

Разработанные для широкополосных приложений с низким уровнем шума как в высоковольтных, так и в низковольтных средах, эти пробники реализуют фирменную гальваническую развязку ВЧ.

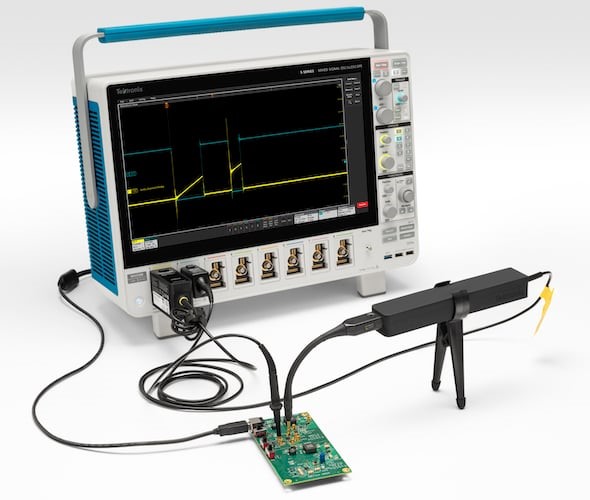

Изолированные токовые шунтирующие пробники IsoVu серии TICP.

Это обеспечивает коэффициент подавления синфазного сигнала (CMRR) 140 дБ на постоянном токе и до 90 дБ на частоте 1 МГц, что Tektronix называет значительным улучшением по сравнению с традиционными оптически изолированными пробниками. Архитектура устройства также может устранить контуры заземления и уменьшить помехи.

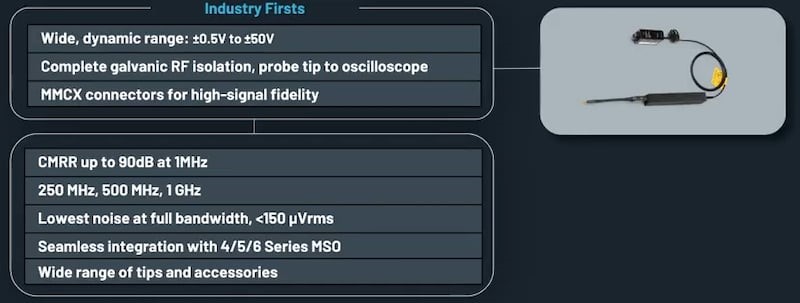

Характеристики пробников серии TICP.

Доступные в моделях с полосой пропускания 1 ГГц, 500 МГц и 250 МГц, пробники TICP имеют время нарастания до 350 пикосекунд в модели TICP100. В сочетании с прецизионными шунтами или резисторами для просмотра тока эти возможности с высокой пропускной способностью поддерживают динамические измерения тока на частоте до сотен МГц. Благодаря малошумящим характеристикам <4,7 нВ/√Гц (что соответствует примерно 150 мкВ RMS на частоте 1 ГГц) и низкому входному сопротивлению (50 Ом) эти пробники оптимизированы для минимального ухудшения сигнала. Динамический диапазон также простирается от ±0,5 В до ±50 В.

От систем нановольтного до мегаваттного уровня

По данным Tektronix, пробники TICP IsoVu в настоящее время доступны для заказа и начнут поставляться в этом месяце. Блоки питания EA-PSB 20000 Triple доступны для предварительного заказа с поставкой в первом квартале 2025 года. «Благодаря интеграции Tektronix и EA мы теперь предлагаем комплексное решение, которое позволяет клиентам масштабировать от нановольтных, пикоамперных измерений до систем мегаваттного уровня», — сказал Эллис.
