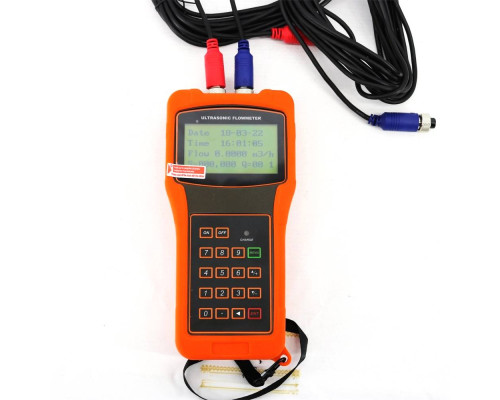

TUF2000H расходомер портативный ультразвуковой
Партнёр Магазина Gtest ®: Инжиниринговая компания по установке, наладке и техобслуживанию Расходомеров Ультразвуковых, Электромагнитных, Вихревых: ООО «Днепр-Украина»: Контактный телефон: +38(067)-540-6701 Электронная почта: flowmeter7@gmail.com https://dnepro-ukr.com.ua/ua/
Ультразвуковой расходомер TUF2000H c датчиками TM-1( 50-700мм, -30 + 90°С) или с TS-2 (25-100 мм, -30 + 90°С) или TL-1(300-6000 мм, -30 + 90°С) или с консолью HM (50-300 мм, -30- + 90°С) или консолью HM-T (50-300мм, - 30 - +160°С), (Консоли с датчиками поставляются отдельно как опция, см. https://gtest.com.ua/TUF-HM.html. Консоль предназначена для удобства монтажа)
TUF2000H - портативный расходомер предназначен для выполнения измерения скорости потока жидкости и объемного расхода жидкостей.
Ручной ультразвуковой расходомер TUF-2000H с использованием внешнего датчика зажимного типа, измеряющего расход жидкости. Процесс установки очень прост, полностью адаптированный человеко-машинный интерфейс, прост в эксплуатации. Особенно подходит для проверки баланса потока и мониторинга расхода: питьевая вода, речная вода, морская вода, охлаждающая вода, горячая вода, промышленные сточные воды, масло, дизельное топливо, мазут, химические жидкости и т. д.
ОБЛАСТИ ПРИМЕНЕНИЯ
Портативный расходомер TUF2000H предназначен для технологических измерений скорости потока, расхода и количества жидкостей, в том числе сточных вод, в напорных трубопроводах систем водоснабжения и канализации.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия портативного расходомера TUF2000H заключается в измерении временной разности при прохождении ультразвуковой волны по потоку и против потока жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.
ФУНКЦИИ ПОРТАТИВНОГО УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА
- Высокая точность измерения, точность измерения лучше, чем плюс или минус 1%, линейность, точность повторяемости 0,5% 0,2%.
- Малый объем, легкий вес, объем: 210 х 90 х 30 мм, вес всего 0,5 кг.
- Бесконтактное измерение: магнитный ультразвуковой расходомер контактирует с датчиками на внешней стенке трубы, способен качественно измерять измерение расхода тестируемой среды.
- Широкий диапазон измерений, возможность выбора различных типов датчиков, которые способны осуществлять измерение расхода трубы диаметром 3/4 "~ DN6000.
- Блок питания с никель-металлогидридными аккумуляторами большой ёмкости обеспечивает непрерывную работу расходомера в течение 12 часов.
- ЖК-дисплей показывает совокупный расход, мгновенный расход, скорость потока, рабочее состояние и т. д.
- Встроенный регистратор данных с памятью 24 Кбайт, сособен хранить 2000 выполненных операций.

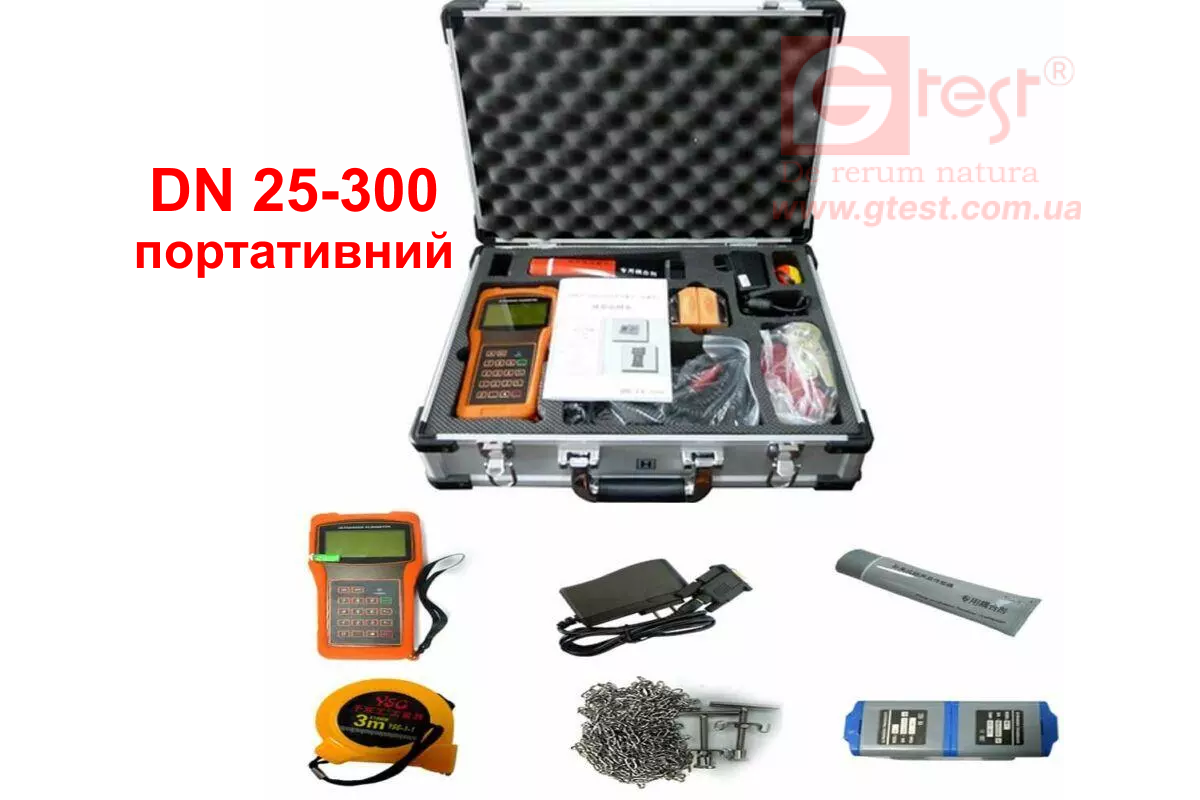

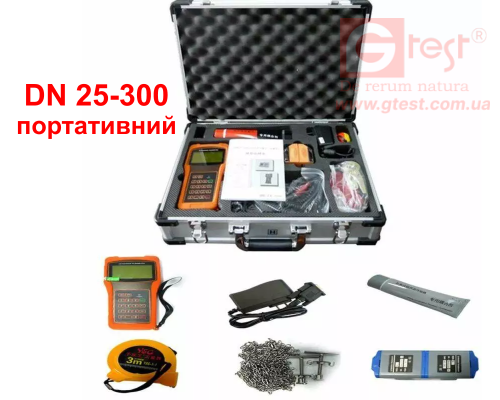

КОМПЛЕКТАЦИЯ
• TUF2000H расходомер - 1 шт.
• Аккумуляторная батарея (встроенная) - 1 шт.
• Адаптер питания - 1 шт.
• Датчики (стандартные ТМ-1) не стандартные - в зависимости от DN трубопровода (2 шт.-1 комплект).
• Набор крепежа - 1 комплект.
• Интерфейсный кабель RS-232/RS-232 - 1 шт.
• Алюминиевый кейс - 1 шт.
• Руководство пользователя - 1 экз.
• Гарантийный талон - 1 экз.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Скорость потока: -30…+30 м/с
• Чувствительность: 0,001 м/с (с датчиками серии PI)
• Линейность: 0,5%, повторяемость: 0,2%
• Погрешность: 2,5 % от измеренного значения(of reading at rates) в диапазоне скоростей от 0,5 м/с до 1,0 м/с
• Погрешность: 2,0 % от измеренного значения в диапазоне скоростей от 1,0 м/с до 30,0 м/с
(в зависимости от типа датчика, расхода, скорости, а также при настройке расходомера на трубе с параметрами максимально приближенными к заранее заданным заказчиком возможна настройка расходомера для снижения погрешности до 1 % от измеренного значения)
• Интерфейс: RS232
• Возможность измерения сточных вод
• Питание: автономное, батарея Li-ion 14,4 В, 2200 мА
• Противодействие интерференции: двойной сбалансированный сигнал различный в приемнике и сенсоре позволяет избежать интерференции
• Допустимый диаметр труб:
- от DN25 до DN100 мм с датчиками HS, температурный диапазон: от -30°С до +90 °С
- от DN50 до DN300 мм с датчиками HM, температурный диапазон: от -30°С до +90 °С
ХАРАКТЕРИСТИКИ ИЗМЕРЕНИЙ
- Линейность: 0,5%
- Повторяемость: 0,2%
- Точность: лучше плюс-минус 1%, скорость > 0,03 м/с.
- Время отклика: 0 ~ 999 секунд, опция пользователя
- Диапазон скоростей: ± 32 м/с
- Размер сечения труб: от 15 мм до 6000 мм.
- М, футы, кубические метры, подъемы, кубические футы, американские галлоны, британские галлоны, нефтяная бочка, жидкие бочки красоты стран, британские жидкие бочки, Мегагаллоны США, единица измерения, определяемая пользователями.
- Аккумулятор: семь штук. Отрицательный. Чистый накопительный аппарат
- Тип жидкости: все виды баночной проводимости ультразвуковой одиночной однородной жидкости
- Ann all sex: установка значения блокировки, изменение данных, необходимых для разблокировки
- Дисплей: 4 x 8 на китайском или 4 x 16 на английском языке
- Интерфейс связи: скорость передачи данных RS-232, 75-57600, в то же время совместимость с ультразвуковым расходомером Fuji, а также совместимость с другими продуктами по требованиям пользователя.
- Стандартно датчик ТМ-1 (2 шт.) , имеются возможности подключения иных датчиков в зависимости от DN трубы
- Кабель датчика: стандартно 5 м х 2, также может быть удлинен до 10 м х 2
- Источник питания: встроенная Ni-H батарея 3 четверти AAA полная устойчивая работа 12 часов, адаптер переменного тока 100 В - 240 В.
- Запись данных: встроенный регистратор данных может записывать 2000 строк данных.
- Портативный аккумулятор: семь, ключ для запуска калибровки
- Материал корпуса ABS - промышленный пластик
- Габариты/вес: 210 х 90 х 30 мм, 500 г (1,2 фунта), включая батарею
Руководство пользователя TUF2000H (Часть 1. pdf)
Руководство пользователя TUF2000H (Часть 2. pdf)
Программное обеспечение для ПК (eng. pdf)
Данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато: 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.
Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками это расстояние между внешними торцевыми кромками датчиков (см. схему монтажа датчиков). Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Устанавливайте датчики, так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал/шум, а также оценить качество начальных установок.
Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации, данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.
Рекомендации по установке датчиков на TUF2000H
Сначала очистите место установки датчика (лучше использовать угловую шлифовальную машинку), удалите ржавчину и антикоррозионный слой, нанесите достаточное количество контактной жидкости на стенку трубы, где будет установлен датчик, а затем прикрепите и Плотно закрепите датчик. Обратите внимание, что между датчиком и стенкой трубы нет пузырьков или песка.
Расстояние установки
Расстояние между торцевыми наружными краями двух датчиков должно быть в приоритете при их установке, поскольку это влияет на точность измерений (окно М25 в Инструкции, см. схему установки).
Способ установки
Существует четыре способа установки внешних датчиков с зажимом. Это метод V, метод Z, метод N и метод W.
Метод V (применимо к диапазону DN15-DN200 мм)
Метод V — это относительно стандартный метод установки, который прост в использовании и точен в измерениях. Во время установки два датчика выравниваются горизонтально, а центральная линия располагается горизонтально оси трубопровода.
Метод Z (применим к случаю, когда сигнал проходит через диаметр трубы DN200 мм, метод V не может быть измерен или качество сигнала низкое). Метод Z характеризуется прямой передачей ультразвуковой волны в трубопроводе, отсутствием отражения (так называемое однолучевое распространение) и небольшим затуханием сигнала.
W-метод обычно применяется на пластиковых трубах диаметром от 10 миллиметров до 100 миллиметров.
Ручной ультразвуковой расходомер молока может выполнять неразрушающее измерение потока жидкости. Расход измеряется трансвременным методом. Он широко применяется для труб размером от DN15 до DN6000 мм, обеспечивая точные и стабильные результаты испытаний.
КАК ИЗБЕЖАТЬ СИГНАЛА “NO SIGNAL” при начале измерений.
Варианты написания: TUF2000H, портативный расходомер ультразвуковой купить
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
