TUF2000-portable портативный расходомер ультразвуковой
Партнёр Магазина Gtest ®: Инжиниринговая компания по установке, наладке и техобслуживанию Расходомеров Ультразвуковых, Электромагнитных, Вихревых: ООО «Днепр-Украина»: Контактный телефон: +38(067)-540-6701 Электронная почта: flowmeter7@gmail.com https://dnepro-ukr.com.ua/ua/
Необходимость создания удобного и функционального расходомера для выполнения точных экспресс измерений расхода жидкостей, определила выпуск новых портативных расходомеров TUF2000-portable. Портативный расходомер TUF2000-portable представляет собой дальнейшее развитие отлично зарекомендовавших стационарных расходомеров TUF2000S.
TUF2000-portable обладая точностью и функциональностью стационарных моделей, благодаря автономному питанию, разумно скомпонованым аксессуарам, предоставляет удобство применения в полевых условиях, продолжительность автономной работы самая большая среди портативных расходомеров - 24 часа!

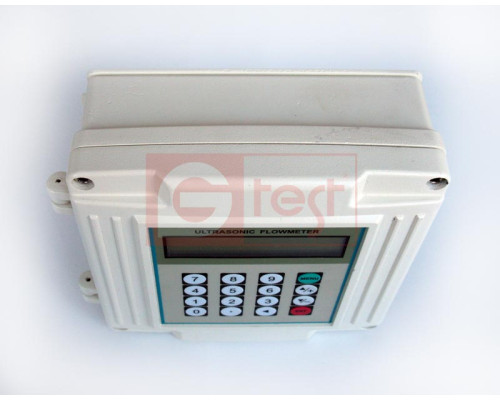

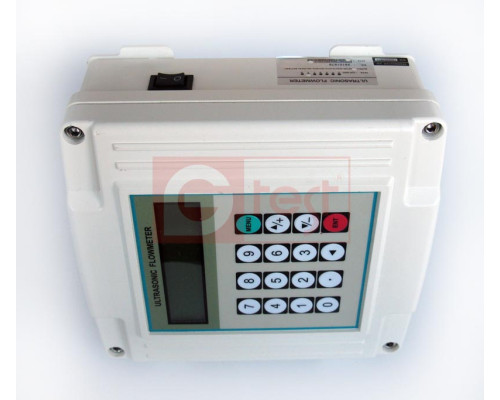

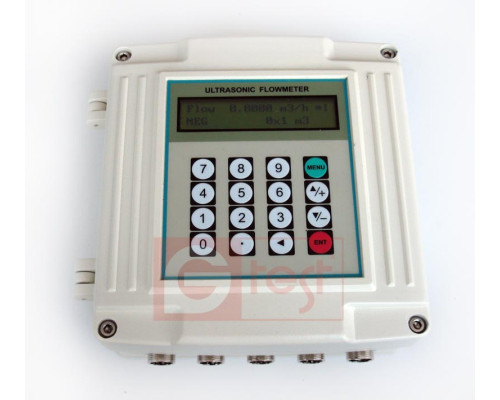

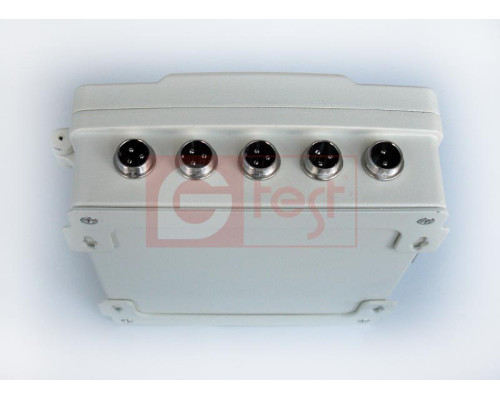

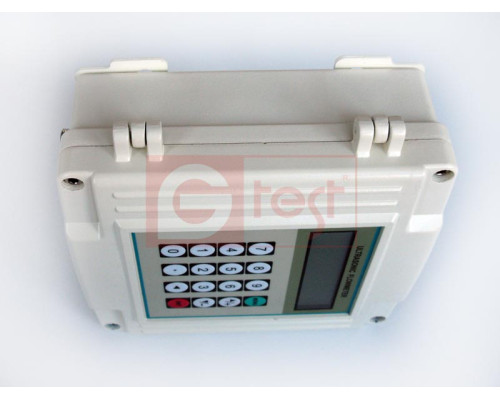

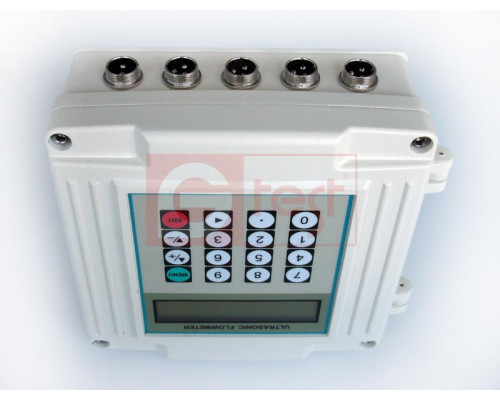

Расходомер выполнен в металлическом герметизируемом корпусе, что совместно с клавиатурой мембранного типа гарантирует надежную защиту от водяных брызг и пыли. Алюминиевый сплав корпуса расходомера обеспечивает надлежащую устойчивость к внешним механическим и неблагоприятным атмосферным воздействиям. При разработке комплекта TUF2000-portable особое внимание уделено именно тем узлам, которые максимально подвержены повреждениям в процессе эксплуатации - разъёмам и кабелям. Сенсоры TUF2000-portable оснащены самыми надёжными и качественными разъемами и кабелями обеспечивающие отличные как электрические так и эксплуатационные характеристики.
ОБЛАСТИ ПРИМЕРЕНИЯ
Портативный расходомер TUF2000-portable предназначен для измерения скорости потока, расхода и количества жидкостей (опционально "учёт энергии"), в том числе сточных вод, в напорных трубопроводах систем водоснабжения и канализации.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия портативного расходомера TUF2000-portable заключается в измерении временной разности при прохождении ультразвуковой волны по потоку и против потока жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием. Опционально: при подключении датчиков температуры расходомер TUF2000-portable выполняет учёт колличества энергии.

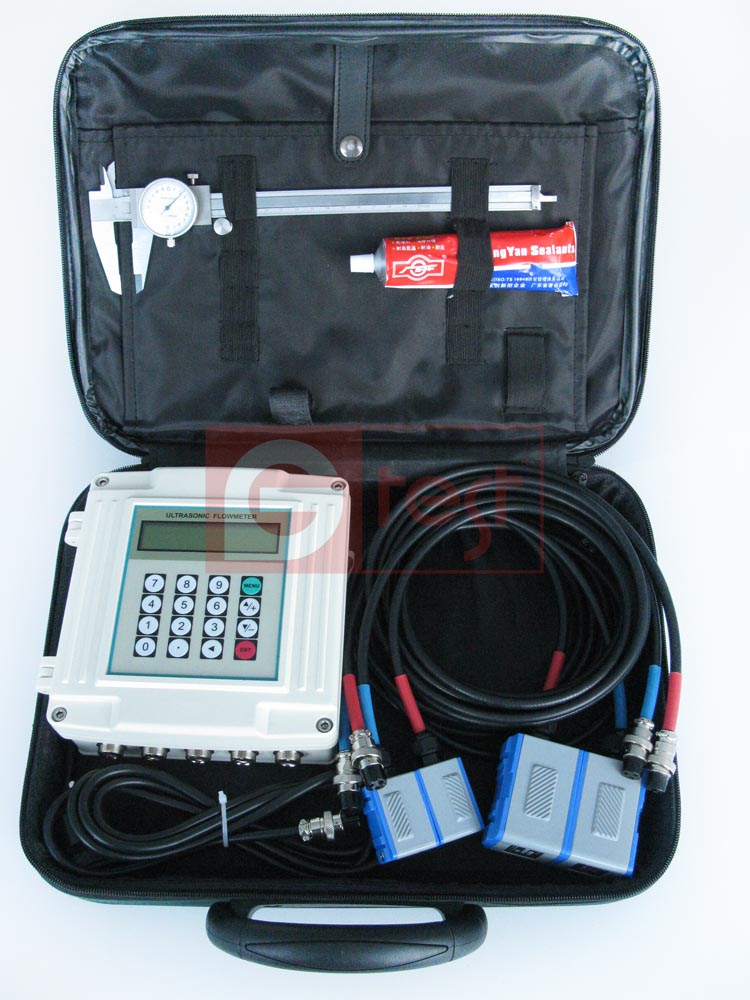

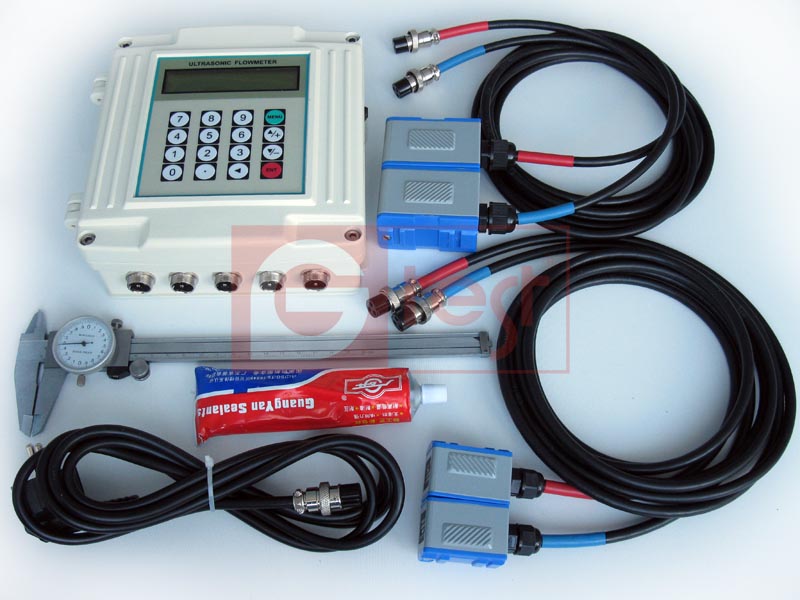

КОМПЛЕКТАЦИЯ
• TUF2000S расходомер (в портативном исполнении) - 1 шт.
• Аккумуляторная батарея (встроенная) - 1 шт.
• Кабель питания - 1 шт.
• Штангенциркуль - 1 шт.
• Рулетка - 1 шт.
• Набор крепежа - 1 комплект
• Мягкий кейс (рюкзак) - 1 шт.
• Руководство пользователя - 1 экз.
• Гарантийный талон - 1 экз.
При заказе выберите опциональный комплект датчиков:
• Датчики на трубы 15-100 мм: TS2-portable - опционально
• Датчики на трубы 50-700 мм: TM1-portable - опционально
• Датчики температурные типа Pt100 - опционально.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Скорость потока: -30…+30 м/с
• Чувствительность: 0,001 м/с (с датчиками серии PI)
• Линейность: 0,5%, повторяемость: 0,2%
• Погрешность: 2,5 % от измеренного значения(of reading at rates) в диапазоне скоростей от 0,5 м/с до 1,0 м/с
• Погрешность: 2,0 % от измеренного значения в диапазоне скоростей от 1,0 м/с до 30,0 м/с
(в зависимости от типа датчика, расхода, скорости, а также при настройке расходомера на трубе с параметрами максимально приближенными к заранее заданным заказчиком возможна настройка расходомера для снижения погрешности до 1 % от измеренного значения)
• Интерфейс: RS485
• Возможность подключения термометров PT100 RTD
• Возможность измерения сточных вод
• Питание: автономное, батарея Li-ion 14,4 В, 2200 мА
• Входы: 3 аналоговых входа, 2 - входы датчиков температуры PT100 RTD, входы датчиков ультразвуковых UP/DOWN.
• Противодействие интерференции: двойной сбалансированный сигнал различный в приемнике и сенсоре позволяет избежать интерференции
• Интерфейс: изолированный выход RS-485, 2 изолированных выхода OCT, один изолированный вход 4…20 мА (двухпроводный), входs Pt100 (3-х проводный)
• Протоколы обмена данными: совместим с протоколами METER-BUS, MODBUS, расширенным протоколом FUJI и общим протоколом счетчиков воды.
- от DN15 до DN100 мм с датчиками TS2, температурный диапазон: от -30°С до +90 °С
- от DN50 до DN700 мм с датчиками TМ1, температурный диапазон: от -30°С до +90 °С
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА
Полагаю что данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Поясню: если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием. Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Устанавливайте датчики так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал шум, а также оценить качество начальных установок.
Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.
Варианты написания: TUF2000-portable, портативный расходомер ультразвуковой купить
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
