Ну, и как это делается? Просто мультиметром?

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Насколько низкие параметры электрических цепей возможно тестировать?

Измерение малых напряжений посредством цифрового мультиметра

Рекомендуемый уровень статьи

(для начинающих)

Понимание взаимосвязи между разрешением и точностью поможет вам определить, насколько мало напряжение, ток или сопротивление (или насколько мало изменение этих значений) вы действительно можете измерить с помощью цифрового мультиметра.

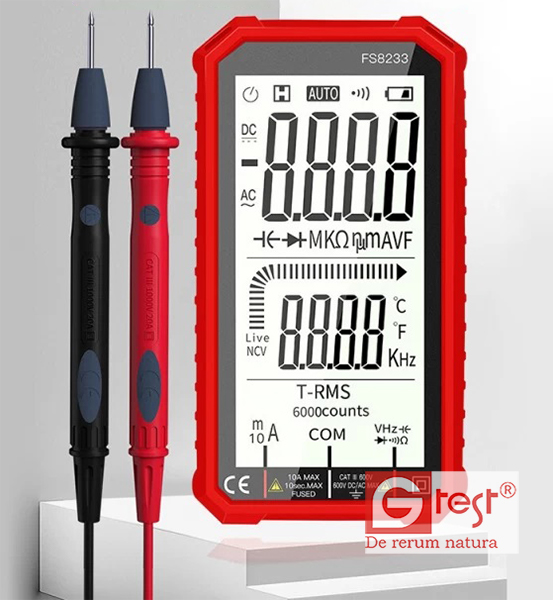

FS8233 мультиметр цифровой

Когда вы покупаете цифровой мультиметр, первое, на что вы обычно обращаете внимание, это то, сколько «цифр» или «отсчетов» отображает мультиметр. Чем больше цифр или отсчетов имеет мультиметр, тем выше разрешение, с которым вы сможете проводить измерения. Количество цифр напрямую связано с количеством различных значений, которые может вывести аналого-цифровой преобразователь цифрового мультиметра.

Например, 3-1/2-разрядный цифровой мультиметр может отображать до 2000 различных значений или «отсчетов» в диапазоне от 0 до 1999. Наиболее значимой цифрой в этом случае является либо 1, либо 0. Вот почему она называется «цифрой». Полуцифра». 4-1/2-разрядный цифровой мультиметр может отображать до 20 000 отсчетов. Последнее поколение цифровых мультиметров полностью устранило понятие цифр. Вместо этого они указывают разрешение дисплея только в единицах.

Чем больше количество отсчетов, тем выше разрешение. Это означает, что чем больше цифр имеет ваш цифровой мультиметр, тем меньшее изменение напряжения вы можете измерить.

Однако разрешение — это еще не все. Во-первых, цифровые измерения всегда имеют погрешность ±1 отсчет: когда ваш цифровой мультиметр на 6000 отсчетов показывает 3000 В, фактическое значение может быть либо 3,001 В, либо 2,999 В.

Помимо цифровой неопределенности, вы также должны учитывать характеристики аналоговой точности при определении того, насколько мало изменение напряжения, которое вы действительно можете измерить.

Если вы пытаетесь измерить напряжение 3000 В с помощью цифрового мультиметра, вам придется добавить еще 3 мВ погрешности. Если вы добавите аналоговую неопределенность к цифровой неопределенности, вы увидите, что ваше показание 3000 В теперь может фактически достигать 3,004 В или всего лишь 2,996 В.

На точность измерения влияют многие другие факторы. В паспорте многих моделей мультиметров, например, отмечается, что характеристики точности являются хорошими только при эксплуатации цифрового мультиметра при рабочей температуре от 18 °C до 28 °C и относительной влажности до 90 % в течение одного года после калибровка». Если вы используете цифровой мультиметр при более высоких или низких температурах или в очень влажных условиях, вы не можете ожидать высочайшей точности.

Также важно отметить, что характеристики точности гарантируются только в том случае, если ваш измеритель регулярно калибруется. Если для вашего применения важна точность, обязательно калибруйте цифровой мультиметр каждый год или в любой период калибровки, указанный производителем.
