Стоит ли использовать бесконтактные тестеры напряжения? Преимущества и недостатки этих удобных инструментов

Магазин Gtest(R) предлагает широкую номенклатуру Мультиметров и Токовых клещей на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Дастин Стелцер | 14 декабря 2024 г.

Большинство из нас уже видели это раньше. Ученик электрика стоит перед куском неметаллического кабеля в оболочке, засунутого в коробку, пытаясь убедиться, что проводник не ударит его током. Они достают бесконтактный «клещевой тестер», который потрепан и иногда работает, а иногда нет. Они бьют им по стене пару раз, ожидая, когда загорится индикатор. Они вставляют тестер в коробку, и он не издает ни звука, поэтому они предполагают, что питание отключено. Уверенные, что выключатель выключен, они хватают и перерезают несколько проводников вместе, и большая вспышка освещает комнату громким, эхом «хлопком». Цепь действительно была под напряжением.

На этот раз теряется только ручной инструмент стоимостью 40 долларов, но в следующий раз основной удар тока может принять на себя ученик.

Бесконтактные тестеры напряжения (NCVT) за эти годы стали основным инструментом для электриков и любителей DIY («сделай сам»). Благодаря дополнительным функциям, таким как фонарики, лазерные указки и двойные номиналы напряжения, они являются отличными многофункциональными инструментами на рабочих площадках по всему миру. Бесконтактный тестер напряжения Fluke 1LAC II A из Эверетта, штат Вашингтон, является ярким примером такого инструмента, предлагая быстрые бесконтактные средства для обнаружения наличия напряжения.

Несмотря на их полезность, присущие им ограничения и неправильное использование NCVT могут привести к опасным ситуациям. Неправильная интерпретация показаний может способствовать ложному чувству безопасности, что может привести к поражению электрическим током или несчастным случаям. Внедряя фундаментальное понимание электрических принципов и дополняя NCVT такими инструментами, как цифровой мультиметр Fluke T6-1000, пользователи могут достичь более комплексного подхода к электрическому тестированию и безопасности.

Как работают бесконтактные тестеры напряжения

В основе NCVT лежит принцип емкостной связи. Эта технология позволяет устройству обнаруживать изменения в электрическом поле без необходимости прямого контакта с проводником. При поднесении к проводнику с присутствующим электрическим потенциалом (напряжением) NCVT обнаруживает электрическое поле через изоляцию. Внутренний датчик устройства действует как одна пластина конденсатора, при этом проводящий материал (т. е. провод) служит другой пластиной, а воздух (или другие изоляционные материалы) действует как диэлектрик между ними. Эта емкостная связь генерирует крошечный ток, который NCVT усиливает и преобразует в визуальный или звуковой сигнал, указывающий на наличие напряжения между тестером и проводником.

Однако важно понимать, что NCVT не измеряют напряжение так, как предполагают многие. В отличие от мультиметра, который может обеспечить количественное измерение напряжения между двумя точками в цепи, NCVT просто обнаруживает наличие электрического поля между собой и другим объектом. При использовании этих тестеров нет никаких измерений, показаний, значений или данных — это просто наличие или отсутствие электрического поля.

Это различие имеет решающее значение для точной интерпретации показаний NCVT. Называть это тестирование «напряжением» немного вводит в заблуждение, поскольку напряжение — это точное значение электрического потенциала (похожее на давление) между двумя точками, и часто это гораздо более ценная информация, которую нужно знать.

 Преимущества использования NCVT

Fluke 1LAC II A и его аналоги предлагают значительные преимущества с точки зрения безопасности и удобства. Их способность определять наличие потенциала без необходимости физического контакта с проводником сводит к минимуму риск поражения электрическим током, что делает их идеальными для предварительных проверок или быстрых оценок в различных условиях. Для электриков и специалистов по техническому обслуживанию NCVT могут быстро определить, включается или выключается цепь, что часто имеет решающее значение при идентификации цепей, подключенных к выключателям в другом месте.

Более того, простота использования, связанная с NCVT, делает их доступными для широкой аудитории, от профессиональных электриков до домовладельцев, желающих безопасно выполнять мелкие ремонты или установки. Немедленная обратная связь, обеспечиваемая светодиодным индикатором или звуковым сигналом, упрощает процесс идентификации находящихся под напряжением проводников даже в сложных или переполненных электрических коробках.

Ограничения и заблуждения

Несмотря на свою полезность и независимо от марки, NCVT не лишены своих ограничений. Одно из распространенных заблуждений заключается в том, что отсутствие индикации (световой или звуковой) от NCVT гарантирует отсутствие напряжения. Это предположение может быть опасно обманчивым. На чувствительность устройства могут влиять несколько факторов, включая толщину изоляции, расстояние от источника, срок службы батареи и условия окружающей среды.

Более того, неисправности устройств, такие как севшие батареи или неисправный светодиод, могут привести к ложным отрицательным результатам, заставляя пользователей думать, что цепь обесточена, когда это не так. Эти инструменты часто бросают в ящики для инструментов, оставляют под дождем, роняют с лестниц и используют бездумно. Для потенциально спасающего жизнь оборудования это неприемлемо.

Однажды техник получил сильный удар током от неправильно идентифицированной цепи 480 В, работая наверху в автовышке. Внизу другой электрик, полагая, что черный и белый провода были 120 В, проверил их с помощью NCVT и, не получив сигнала тревоги, объявил линию «мертвой». Поверив этому, техник наверху схватился за проводники и был отброшен назад, получив удар током 480 В через руки, сопровождавшийся серьезными ожогами.

Только после проверки мультиметром они обнаружили фактическое наличие 480 В, что выявило тихую неисправность NCVT, несмотря на кажущуюся работоспособность несколько мгновений назад. Это иллюстрирует важность обеспечения надлежащей работы испытательного оборудования и подчеркивает необходимость использования мультиметра перед работой с потенциально находящимися под напряжением цепями.

Fluke 1LAC II A, хотя и разработан для снижения этих рисков с высокой чувствительностью и надежностью, все еще подвержен этим ограничениям. Пользователи должны понимать, что NCVT предназначены для обнаружения наличия напряжения, а не его отсутствия, и не должны быть единственным инструментом, на который можно положиться при проверке обесточенной цепи. Всегда рекомендуется дважды проверить результаты с помощью мультиметра, чтобы пользователь знал, между какими именно объектами существует потенциал (например, между синим и белым проводниками или между черным проводником и металлической коробкой).

Понимание того, что происходит в цепи, дает электрику фактические данные, тогда как простой звуковой сигнал — нет. Иногда он может считывать близлежащий потенциал с других устройств и проводников, что приводит к неверным показаниям. Каждый электрик должен обучать своих техников с этой точки зрения.

Опытный электрик понимает, что проверка безопасных условий должна осуществляться путем снятия показаний между несколькими объектами и только с помощью полностью функционального мультиметра, проверенного заранее на известной цепи под напряжением. Одно дело проверить, какой проводник подключен к выключателю или прерывателю с NCVT, и совсем другое — довериться ему, чтобы он сообщил вам характеристики системы под напряжением.

Правильное обучение и использование

Для снижения рисков, связанных с NCVT, первостепенное значение имеет соблюдение надлежащих инструкций по обучению и использованию. Пользователи должны:

• Проверьте работоспособность NCVT: перед каждым использованием проверьте NCVT на известной цепи под напряжением, чтобы убедиться в его корректной работе. Еще разумнее проверить известную цепь под напряжением с помощью мультиметра, чтобы убедиться в точности работы. Этот шаг помогает подтвердить работоспособность чувствительности и систем оповещения (визуальных или звуковых) устройства, что снижает риск ложных срабатываний.

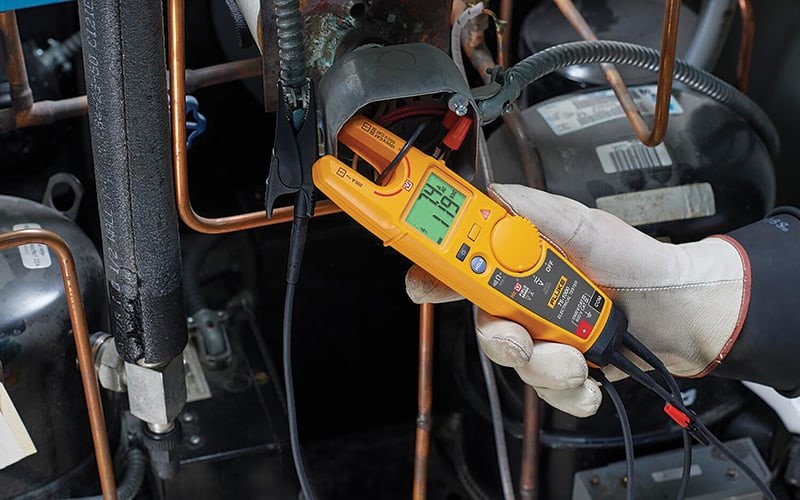

• Использование в качестве предварительного инструмента: Рассматривайте NCVT как предварительные инструменты для обнаружения наличия напряжения. Когда присутствует несколько проводников и их необходимо идентифицировать, NCVT обеспечивают проверяемый результат каждый раз, когда выключатель выключается, затем включается, затем снова выключается. Это можно успешно использовать в качестве инструмента идентификации. Для задач, требующих подробной информации о цепи (например, точные уровни напряжения), используйте цифровой мультиметр, такой как Fluke T6-1000, который обеспечивает точные измерения и дополнительные функции безопасности.
• Повторная проверка контактными методами: если NCVT показывает, что цепь обесточена, всегда дважды проверяйте ее с помощью мультиметра, прежде чем приступать к любой работе, которая подразумевает потенциальный контакт с электрическими компонентами.
• Берегите оборудование: регулярно проверяйте NCVT на предмет износа или повреждений и при необходимости заменяйте батареи. Не оставляйте потенциально спасающее жизнь оборудование в кузове грузовика и не допускайте попадания на него дождя. Хорошо обслуживаемое устройство более надежно и снижает риск неисправности.

Дополнительные инструменты и методы

Хотя NCVT играют важную роль в электробезопасности, они должны быть частью более широкого набора инструментов и протокола безопасности. Цифровой мультиметр True RMS является примером дополнительного инструмента, предлагающего точные измерения напряжения, проверку целостности и другие функции, недоступные для NCVT. Интеграция как NCVT, так и мультиметров в практику электробезопасности позволяет реализовать более комплексную стратегию — от начального обнаружения напряжения до детального анализа схемы.

Кроме того, понимание и применение правильных процедур блокировки/маркировки еще больше повышает безопасность, гарантируя, что цепи должным образом обесточены и защищены от случайного повторного включения во время технического обслуживания или ремонта. То, что он был выключен, не означает, что он останется таким. Всегда лучше принимать дополнительные меры предосторожности вокруг цепей под напряжением.

Заключение

Бесконтактные тестеры напряжения — это надежные инструменты для обнаружения наличия напряжения, предлагающие удобные и безопасные средства для проведения предварительных проверок. Однако понимание их работы, ограничений и правильного использования имеет решающее значение для избегания опасностей, связанных с неправильной интерпретацией. Дополняя NCVT подробными инструментами тестирования и придерживаясь всесторонних протоколов безопасности, профессионалы и энтузиасты могут обеспечить электробезопасность и точность в своей работе. Непрерывное обучение и соблюдение передовых методов являются краеугольными камнями электробезопасности, позволяя безопасно и эффективно использовать эти важные инструменты.
