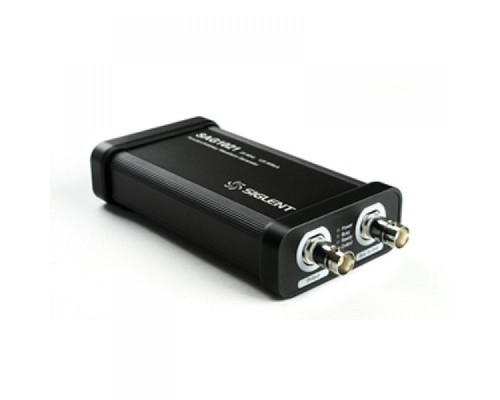

SAG1021I Генератор AWG
SAG1021I – генератор сигналов произвольной формы (аппаратная опция) для 4-х канальных осциллографов Siglent SDS1000X / X-E. В осциллографе должна быть активирована программная опция генератора AWG (ключ активации SDS1000X-E-FG Генератор AWG).
Siglent SAG1021I является внешним генератором сигналов произвольной формы (AWG) с максимальной частотой сигнала 25 МГц для четырехканальных осциллографов серий SDS1000X / X-E, которые могут легко и быстро предоставлять пользователям несколько выходных сигналов. Выходные сигналы Sine, Square, Ramp, импульс, шум, DC и 45 встроенные формы. Произвольные формы сигналов можно редактировать программным обеспечением EasyWave PC.
Купить SAG1021I можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
| Модель: | SAG1021I |
|---|---|
| Количество каналов | 1 |
| Max. частота сигнала | 25 МГц |
| Выходное сопротивление | 50 Ω±2% |
| Защита | Защита от превышения выходного тока, защита от чрезмерного напряжения |
| Частота выборки | 125 Мсемпл/с |
| Разрешение по частоте | 1 Гц |
| Точность усиановки частоты | ±50 * 10-6 |
| Вертикальное разрешение | 14-бит |
| Амплитуда сигнала | -1,5 В … +1,5 В (Rн=50 Ом) / -3 В … +3 В (без нагрузки) |
| Тип волновой формы | Sine, Square, Ramp, пульс, шум, DC и 45 встроенных волновых форм |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
