Руководство по подбору локаторов подземных проводов и труб

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Лучшее руководство по локаторам подземных проводов и труб

Перед началом любых работ на открытом воздухе, таких как рытье бассейна, грядки или установка барбекю, всегда работает известная поговорка «звони, прежде чем копать». Работа на открытом воздухе без надлежащих инструкций и инструментов — это опасность, которой следует избегать. Вызов компании для выполнения этой работы для вас — это дорого и отнимает много времени. Как правило, ваша коммунальная компания не будет знать, где проходят подземные кабели. Иногда лучший способ сделать это самостоятельно — использовать домашние локаторы, которые могут быстро помочь вам найти подземные провода и кабели, которые скрыты или закопаны.

Давайте копнем немного глубже.

Как использовать локатор подземных проводов?

Важно понимать основные принципы работы локатора подземных проводов. Это подготовит вас к эффективному использованию локаторов проводов. Это улучшит ваши возможности по отслеживанию расстояния, целевой глубины и целевого положения кабеля. Существует два метода обнаружения зарытых труб и проводов. Подземный провод должен проводить электричество в обоих случаях. Он должен быть просто сделан из металла.

Активное определение местоположения:

Целевой кабель электрически заряжен при активной локализации кабеля, и приемник обнаруживает полученный сигнал. Для такого типа локализации используется один из двух методов соединения — кондуктивный (прямой) или индуктивный — для построения электрической цепи, позволяющей току проходить. Представляет передатчик, который использует контролируемую и запрограммированную частоту.

Пассивное определение местоположения:

Пассивный метод определения местоположения определяет его точное местоположение, обнаруживая радиопередачи или частоты, уже присутствующие в подземной коммуникационной сети. Локаторы ищут электромагнитные сигналы, которые коммунальные сети переизлучают в этой области. Но в отличие от активной локации, пассивная локация не способна различать линии коммуникаций.

Сегодня мы рассмотрим пять типов локаторов проводов, включая NF-826 компании Noyafa — профессиональный локатор подземных кабелей/проводов/трубопроводов.

• Noyafa NF-826

• Mastech Wire Tracker MS6818

• Leica DD 230

• Ridgid Underground Utility Locator SR20

• TEMPO Communications 501 Tracker II

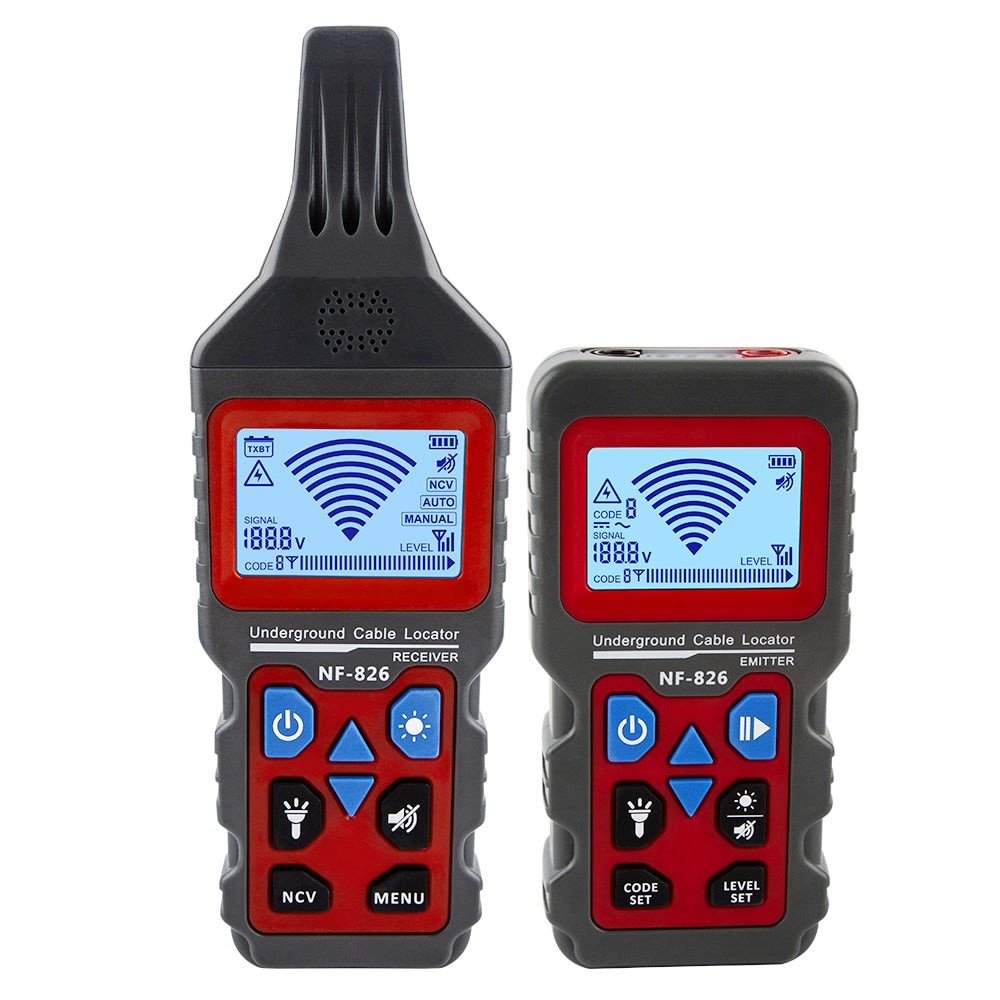

Noyafa NF826

Этот локатор автоматически определяет скрытые подземные активы, такие как провода, силовые кабели, трубы обогревателей или заглубленные линии. Он поставляется с современным программным обеспечением, которое помогает пользователю быстро идентифицировать и точно определить местоположение кабеля перед началом любых земляных работ.

NF-826 — это доступный подземный и встраиваемый в стену трекер проводов, который дешевле, чем у конкурентов, таких как Leica DD 230 и Mastech. NF-826 состоит из передатчика, приемника, двух небольших портативных устройств со встроенными батареями для максимальной портативности.

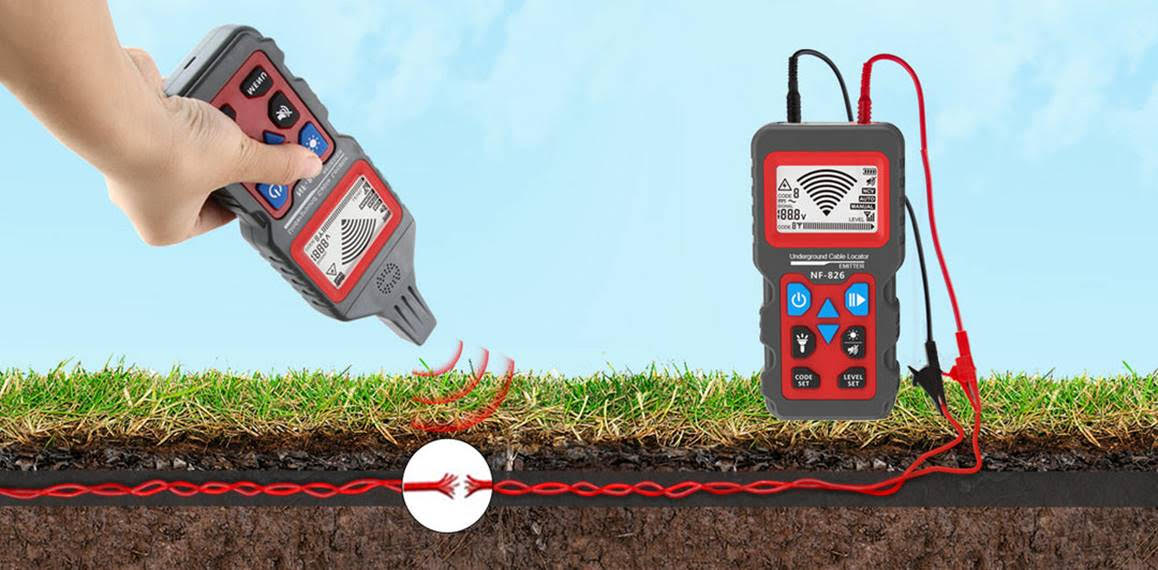

Это подходящее устройство для обнаружения наружных или внутренних кабелей, таких как кабели связи, силовые кабели, строительство трубопроводов, линии электроснабжения и линии электрообогрева. Передатчик включает в себя соединительные провода, известные как контрольные провода, которые вы можете зажать на проводе или трубе с помощью зажима типа «крокодил» или контрольной ручки. Он также состоит из заземляющего стержня, подключаемого к подземной среде, где нет заземляющего провода, что увеличивает контрольный сигнал и делает его безопасным и простым в использовании в различных обстоятельствах. Кроме того, передатчик оснащен встроенным фонариком, который можно использовать для обнаружения силовых кабелей в темных подвалах, где нет света

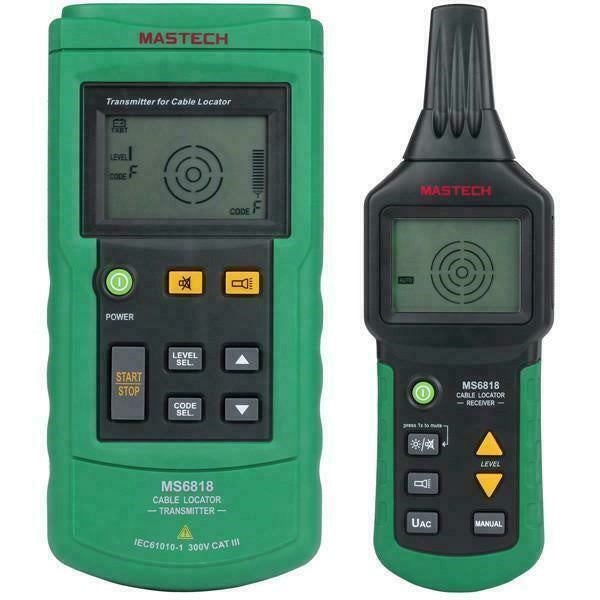

Устройство отслеживания проводов Mastech MS6818

Устройство отслеживания проводов Mastech — одно из самых доступных решений в списке. Оно состоит из передатчика и приемника, двух небольших портативных устройств общим весом 1,55 фунта. Пара измерительных проводов, которые поставляются с передатчиком, крепятся к трубе или кабелю с помощью зажимов типа «крокодил», которые также входят в комплект. Он также оснащен заземляющим стержнем, что упрощает безопасную работу в различных ситуациях. Передатчик также имеет встроенную подсветку. С его помощью вы не сможете отследить провод, но вы, возможно, сможете найти его в темном подвале без электричества

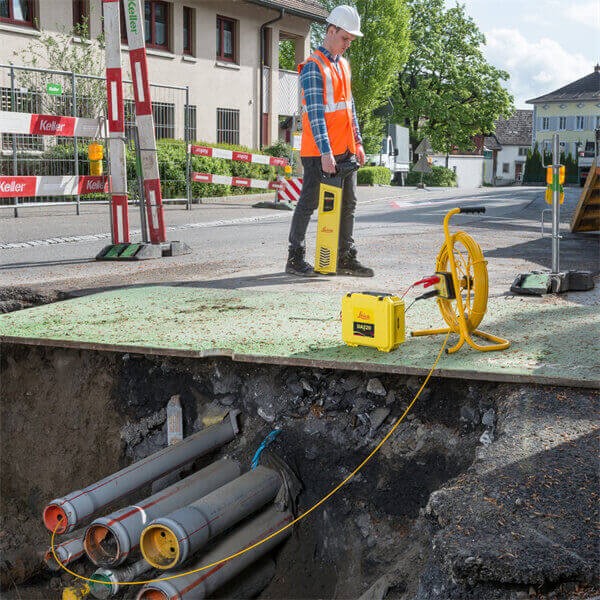

Leica DD 230

Этот инструмент предназначен для более глубокого, быстрого и точного определения подземных активов. DD230 поставляется с современным программным обеспечением DX Shield. Это рыночное оборудование предлагает широкий спектр возможностей обнаружения для работников коммунальных служб и всех, кто занимается земляными работами. Локаторы DD230 SMART предлагают беспроводное подключение к полевым контроллерам и мобильным устройствам благодаря своей масштабируемости и использованию технологии Bluetooth.

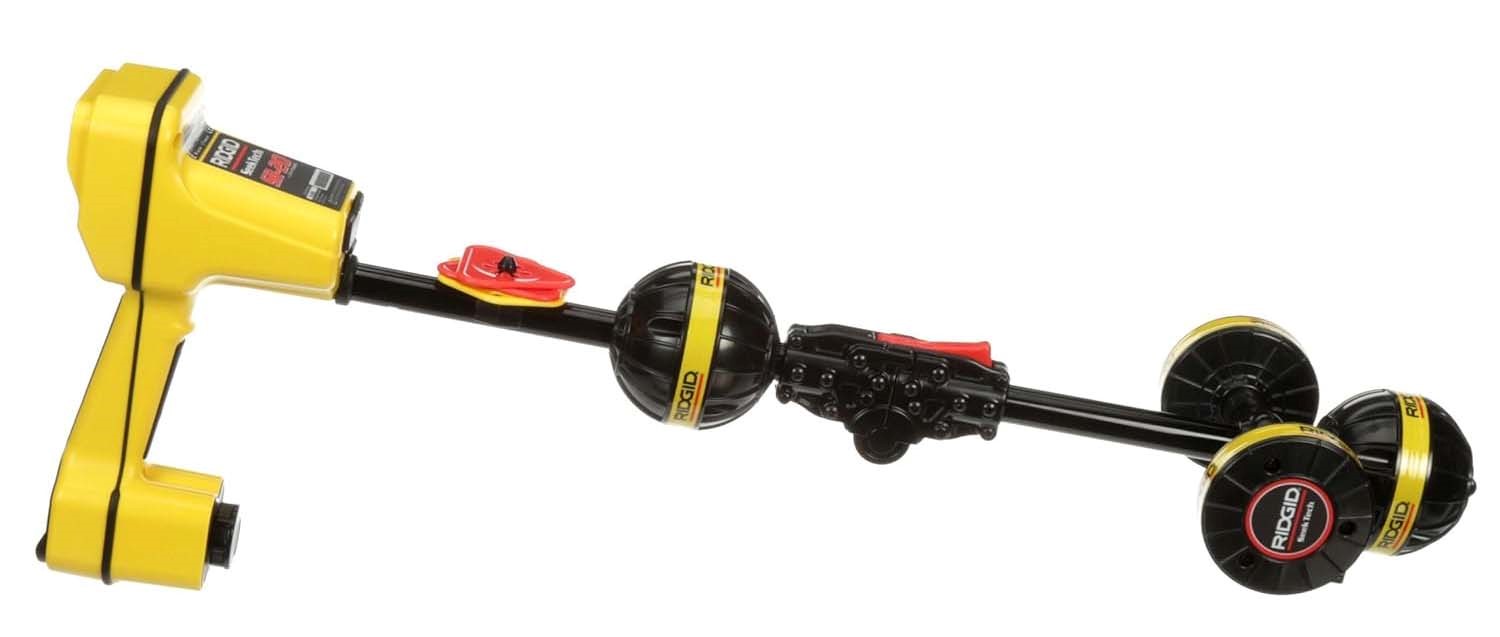

Локатор подземных коммуникаций Ridgid SR20

Локатор подземных коммуникаций Ridgid SR20 — это тяжелый инструмент для наружной установки. Вес устройства составляет 3,97 фунта, что затрудняет удержание его в одной руке. Но поскольку это комплексное устройство, вес обусловлен именно этим. Большинство детекторов такого типа имеют передатчик и приемник в двухкомпонентной конструкции. Низкая стоимость этой конструкции является преимуществом. Недостатком является то, что у вас должен быть доступ к проводу или трубе хотя бы с одного конца. Не подключая передатчик, вы можете обнаружить любой подземный проводящий материал с помощью Ridgid SR20

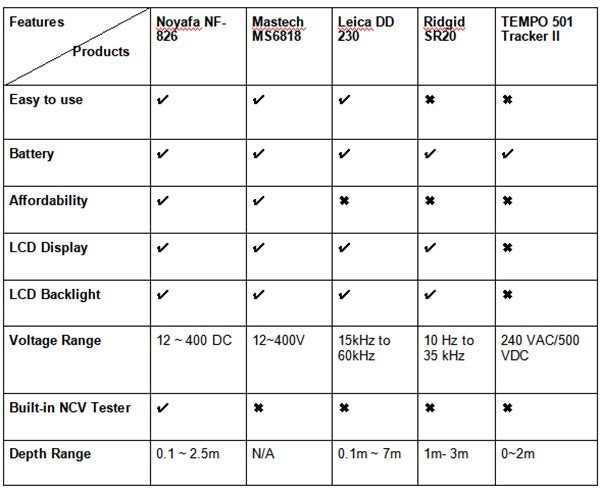

Сравнительная таблица вышеописанных приборов

Окончательный вердикт/заключение

Какой подземный локатор кабелей, труб и проводов лучше? В зависимости от ваших потребностей и сценария использования.

Noyafa NF826 — первое устройство, самое доступное и многофункциональное из доступных в нашем списке. У него достаточно функций, чтобы удовлетворить большинство потребностей среднестатистического домовладельца. Он может быстро обнаружить подземные кабели, провода и трубопроводы отопления. Операционная система относительно проста в использовании и понимании. Это надежный выбор, не требующий больших затрат. Обычно существует мнение, что доступное устройство небезопасно, но это не относится к NF826, поскольку устройство проходит испытания на соответствие RoHS, FCC и CE. Noyafa, как производитель NF826, гарантирует, что его устройства соответствуют стандартам безопасности и надежны для своих клиентов.

Второе устройство — это локатор проводов Mastech. Он выполняет задачу, вытекающую из его названия: он отслеживает провода. Вы не сможете использовать его для обнаружения скрытого кабеля или отслеживания трубы. Однако он недорогой и хорошо вписывается в бюджет любого проекта по ремонту дома. Это хороший вариант, если вы домовладелец, который хочет найти провод с помощью базовых функций.

Третье устройство в списке — устройство Leica DD230. Это устройство, опять же, является дорогостоящим и сложным в использовании, чем предыдущий вариант, который мы рассматривали. Операционная система и функции в первую очередь предназначены для инженера-электронщика, который понимает сложные термины, используемые в области электроники и электропитания.

Предположим, вы ищете универсальный лучший локатор проводов. В этом случае жесткий подземный локатор — это хороший инструмент, это четвертое устройство в списке, которое поможет вам найти любой провод под напряжением или обесточенный, но у него высокая цена. Он подходит для подрядчика или компании, чей основной бизнес — электроника и поиск проводов и кабелей. Действительно, он не подходит для среднего домовладельца, и обычному человеку нелегко использовать устройство.

Наконец, последний — TEMPO Communications 501 Tracker II, выбор средней цены. Он стоит дешевле, чем Ridgid SR20 и Leica DD230, что делает его более доступным для обычного домовладельца. Недостатком является то, что его нельзя использовать для обнаружения обесточенных проводов или труб, по которым не течет ток. С другой стороны, он сравнительно прост и полезен для поиска обрыва провода.
