Электрическое сопротивление может быть намеренно очень высоким, чтобы изолировать и остановить ток между проводниками.

Узнайте об измерении изоляции с помощью мегомметра.

Электрическое сопротивление обычно существует в одной из двух категорий.

Первая категория — это «малый» диапазон сопротивлений, используемых в устройствах, которые регулируют величину тока, пропускаемого через устройства управления и нагрузки.

Вторая категория — это сопротивление, которое намеренно чрезвычайно высоко, чтобы изолировать и остановить ток между проводниками. Изоляцию может быть трудно измерить обычными мультиметрами, вместо этого используются мегаомметры или «мегомметры» для определения надлежащих изоляционных свойств.

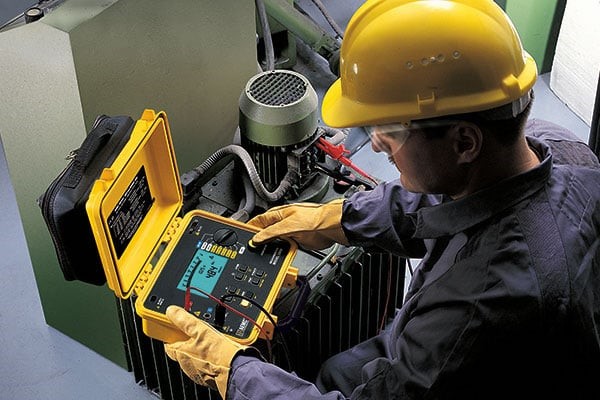

Рисунок 1. Техник использует мегомметр для проверки изоляционных свойств.

Трудно спорить об определении «высоких» и «низких» значений, поскольку в разных областях могут использоваться совершенно разные шкалы компонентов в электрических терминах. Однако мы можем рассмотреть два общих диапазона электрического сопротивления, чтобы описать разницу в методах тестирования.

Типичный мультиметр может использоваться для «низких» сопротивлений, чтобы получить показания, обычно между Омами и Мегаомами. Они напрямую связаны с величиной тока, проходящего через цепь.

Для «больших» значений сопротивления мультиметр покажет «OL» или вариацию этого обозначения, показывая значение сопротивления больше, чем что-либо, что может быть отображено на счетчике. В зависимости от ситуации это может указывать на разомкнутый переключатель или оборванный провод. Однако в других случаях это может быть измеримое значение сопротивления изоляции. Когда объектом изоляции действительно является тестируемый компонент, может быть недостаточно использовать относительно низкий диапазон типичного мультиметра.

Существует семейство тестовых приборов, предназначенных для измерения сопротивления в миллиарды Ом или гигаомы, что намного превышает диапазон обычных регистраторов для тестирования изоляции. Эти приборы называются мультиметрами для измерения сопротивления изоляции, или мегаомметрами, или просто «мегомметрами».

Как работает мультиметр для проверки изоляции?

Все измерители сопротивления, даже типичный DMM, работают аналогично. Прибор подает напряжение, которое с помощью измерительных проводов помещается в фиксированный внутренний резистор и тестовое нагрузочное устройство. Второе падение напряжения нагрузочного резистора можно легко найти с помощью падения напряжения внутреннего резистора, а затем принцип делителя напряжения может дать сопротивление.

Напряжение, подаваемое испытательным прибором, обычно составляет всего несколько вольт от 9-вольтовой или серии батареек AA внутри. Этого достаточно для небольших резистивных нагрузок, но не может дать измеряемого напряжения, если сопротивление нагрузки значительно выше внутреннего сопротивления.

Чтобы компенсировать этот недостаток измеряемого напряжения, простым решением было бы повысить подаваемое напряжение источника. Именно для этого и предназначен мегомметр: подавать большое тестовое напряжение.

Для старых мегомметров метод представлял собой ручной генератор, который мог создавать огромное напряжение, иногда значительно превышающее 1000 вольт. Для цифровых измерителей повышение осуществляется с помощью преобразователя напряжения постоянного тока в постоянный. Они все еще могут выдавать высокое напряжение, хотя 1000 вольт — это, как правило, наибольшее типичное напряжение на цифровом мегаомметре.

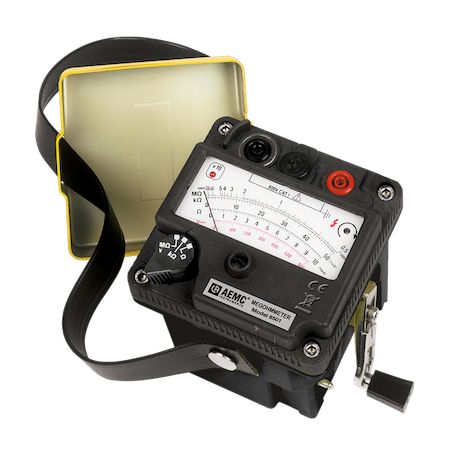

Рисунок 2. Мегаомметр модели 6501 компании AEMC является одним из примеров ручного мегаомметра.

Напряжение будет расти плавно для обычных цифровых мегаомметров, начиная с 50 или 100 вольт, увеличиваясь до тех пор, пока не будет измерено допустимое падение напряжения, что обеспечивает расчет сопротивления. Если напряжение поднимется до самого высокого уровня, но при этом не будет получено допустимое измерение, на дисплее отобразится максимально возможное значение. Это может быть число или символ «больше» (>), или на аналоговом дисплее это просто привяжет дисплей к максимальному краю.

Когда используются мегаомметры?

Целью мегаомметров является проверка сопротивления изоляции. Иногда их скорее называют по конкретному названию «мультиметр изоляции». Когда между проводниками или между проводником и землей должно присутствовать определенное значение изоляции, это тот инструмент, который следует использовать.

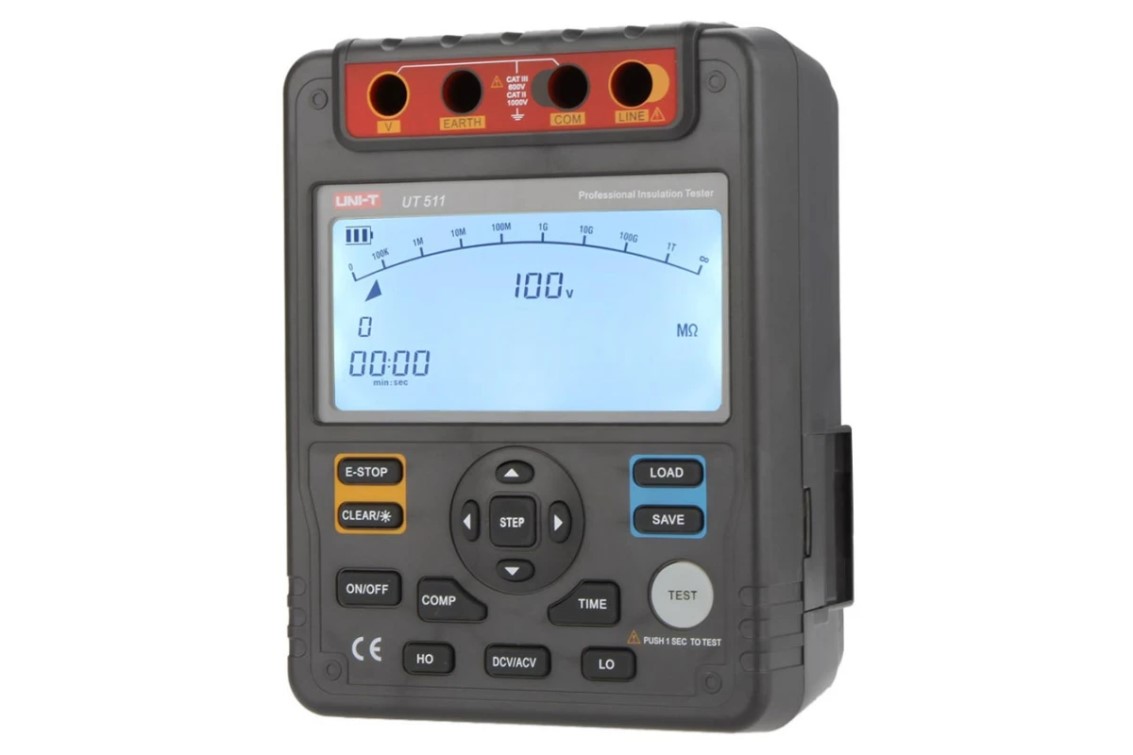

Рис. 3 UT511 мегаомметр, измеритель сопротивления изоляции

Тестирование обмоток двигателя относительно клеммы заземления является очень распространенным сценарием использования. Изоляция должна обеспечивать защиту, чтобы предотвратить проталкивание тока большим напряжением обмотки на землю.

Заземляющий путь предназначен для обеспечения безопасности, а не пути для тока при нормальной работе. Фактически, если изоляция ослабнет в определенном месте, это приведет к тому, что одна из катушек будет генерировать меньше энергии, чем другие, что приведет к вибрации и неравномерной нагрузке двигателя. Это может привести к дополнительному повреждению механического оборудования.

Тестирование изоляции между проводниками в кабеле также является применением этих измерителей. Изоляция должна обеспечивать чрезвычайно высокое сопротивление, даже для кабелей низкого напряжения. Если путь провода становится очень длинным или если кабель слегка поврежден, это может быть обозначено пониженным (но все еще очень высоким) сопротивлением.

Чаще всего нет конкретного значения, которое должно быть указано для любого из вышеперечисленных случаев. Очень редко в техническом описании указывается точное целевое значение сопротивления, а скорее пороговый безопасный уровень напряжения. Важно понять, каким должно быть значение сопротивления, протестировав устройство в известном рабочем состоянии или получив запись при первоначальной установке. После этого сопротивление можно контролировать в случае предполагаемого отказа. Если сопротивление значительно снизилось, это, безусловно, можно считать возможной причиной отказа.
