Почему мультиметры показывают небольшое напряжение, даже если они ни к чему не подключены?

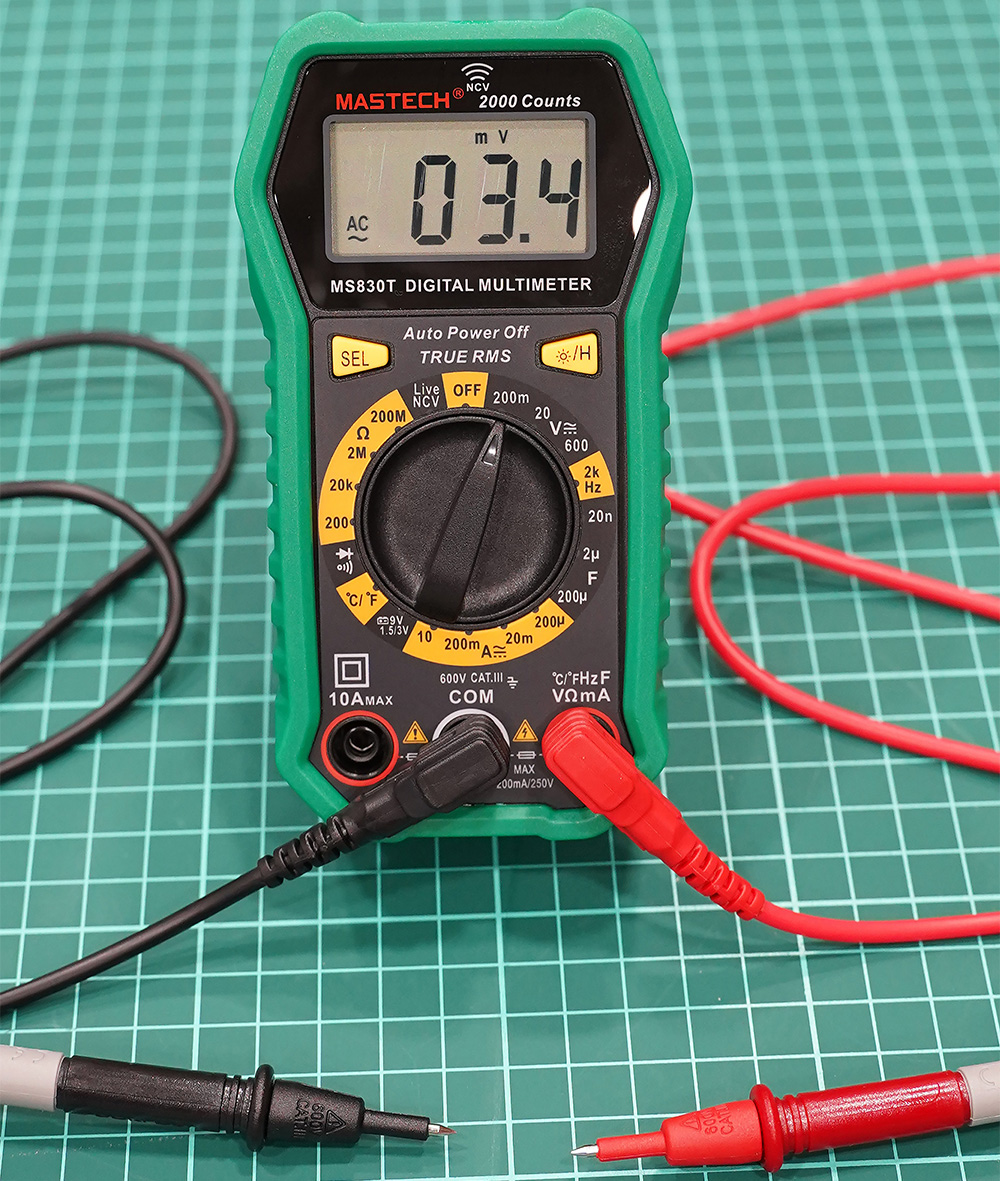

Если вы когда-либо замечали, что ваш мультиметр показывает небольшие значения напряжения, когда он ни к чему не подключен, вы не одиноки. Это явление распространено и часто сбивает с толку новичков. Давайте разберемся с причинами этого, казалось бы, странного поведения.

Причины

       1. Паразитная ёмкость

Одним из главных виновников этих неожиданных показаний напряжения является паразитная емкость . Емкость относится к способности системы хранить электрический заряд. Даже в разомкнутой цепи, где ваш мультиметр не подключен ни к какому источнику питания, он может улавливать небольшие количества электрического заряда из окружающей среды. Эта паразитная емкость, хотя и незначительная, достаточна для регистрации небольшого напряжения на вашем мультиметре, особенно если он настроен на милливольты (мВ).

       2. Высокое входное сопротивление

Цифровые мультиметры обычно имеют высокое входное сопротивление, часто в диапазоне мегаом (МОм). Это высокое сопротивление означает, что мультиметр не нагружает измеряемую им цепь. Однако это также делает устройство более чувствительным к небольшим напряжениям, часто называемым « призрачным напряжением », вызванным окружающими электромагнитными полями. Эти поля могут исходить от близлежащих электрических устройств, проводки или даже человеческого тела.

       3. Электромагнитные помехи (ЭМП)

Электромагнитные помехи (ЭМП) — еще один фактор, который может заставить ваш мультиметр показывать небольшое напряжение. ЭМП повсюду вокруг нас, они генерируются линиями электропередач, радио, микроволновками и даже сотовыми телефонами. Благодаря высокому входному сопротивлению мультиметр может обнаруживать эти низкоуровневые электромагнитные поля, которые он интерпретирует как небольшое напряжение.

       4. Плавающие входы

Когда щупы мультиметра не подключены к цепи, они называются «плавающими». Плавающие входы очень восприимчивы к улавливанию небольших напряжений из окружающей среды. Вот почему вы можете увидеть на дисплее колеблющиеся или небольшие постоянные показания напряжения.

       5. Остаточный заряд

Иногда внутренняя схема мультиметра может сохранять небольшой остаточный заряд от предыдущих измерений. Этот заряд может вызывать небольшое показание напряжения, даже если зонды не подключены ни к какому источнику питания.

Что вы можете сделать?

Чтобы обеспечить точность измерений и исключить эти небольшие, вводящие в заблуждение показания напряжения, вы можете предпринять следующие шаги:

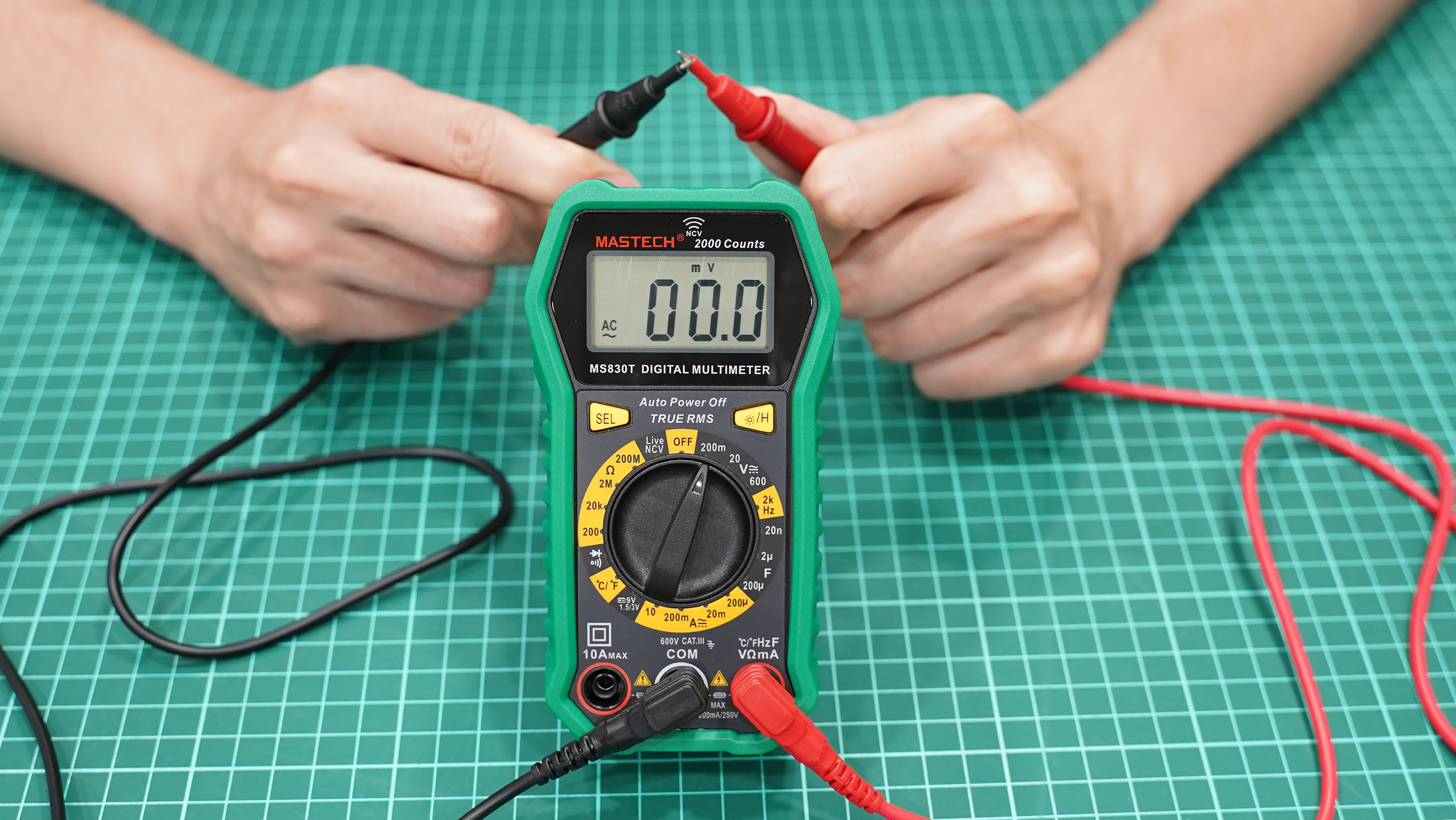

• Замкните щупы друг на друга: соприкасаясь двумя щупами, вы разряжаете всю накопленную емкость и устраняете влияние паразитных электромагнитных полей, в результате чего показания падают до нуля.

• Используйте экранированные кабели: если вы работаете в среде с высоким уровнем электромагнитных помех, использование экранированных кабелей может снизить уровень помех, улавливаемых мультиметром.
• Проверьте настройки мультиметра: убедитесь, что мультиметр настроен на соответствующий диапазон и функцию для ваших измерений.

 В большинстве случаев эти небольшие показания напряжения не вызывают беспокойства, но понимание причин, которые их вызывают, может помочь вам проводить более точные измерения и избежать путаницы во время работы.
