ПРЕИМУЩЕСТВА АНАЛОГОВОГО МУЛЬТИМЕТРА

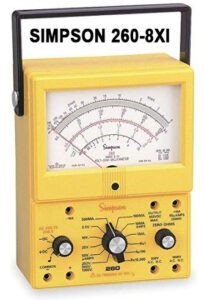

Simpson 260 является отраслевым стандартным мультиметром уже более 70 лет. Сейчас он доступен в 13 версиях, включая промышленные, защищенные, безопасные и высокоточные модели. Почему этот аналоговый продукт все еще используется, несмотря на обилие цифровых мультиметров? В более общем плане, какие преимущества имеет аналоговый измеритель по сравнению с его цифровым аналогом?

Преимущества аналогового мультиметра

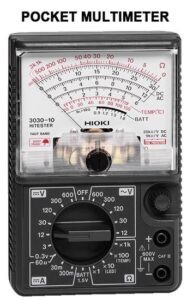

Аналоговый мультиметр прост в использовании. Выберите правильные входные клеммы, затем поверните циферблаты в положение нужной функции/диапазона. После выбора эта настройка фиксируется и видна в любое время, даже если измеритель не подключен. Цифровой мультиметр (DMM) также прост в использовании. Однако диапазон и функция могут быть видны только во время теста. Некоторые DMM могут изменять настройку функции или диапазона (автоматический диапазон, автоматическая функция), что может привести к ошибочным результатам.

Положение стрелки дает быструю индикацию величины сигнала относительно полной шкалы измерителя. С аналоговым мультиметром не нужно ждать, пока измеритель автоматически определит диапазон или цифровой дисплей установится на читаемое значение. Хотя аналоговое разрешение не такое точное, как считывание DMM, оно достаточно для многих тестовых ситуаций.

В отличие от цифрового мультиметра, измерения напряжения и тока можно выполнять независимо от состояния батареи. Аналоговый мультиметр не использует батарею, за исключением функции измерения сопротивления. Разряженная батарея делает цифровой мультиметр полностью неработоспособным.

Шумные сигналы легче считывать с помощью аналогового измерителя. Небольшое колебание стрелки можно быстро усреднить на глаз. Прыгающие цифры на цифровом мультиметре трудно считывать и, возможно, их невозможно интерпретировать.

Процедуры тестирования и калибровки для старого оборудования часто пишутся вокруг входного импеданса и характеристик обработки сигнала аналогового мультиметра. Замена цифрового мультиметра требует других настроек измерителя и может дать другие результаты.

Аналоговый мультиметр дает меньше «фантомных» показаний, чем цифровой измеритель. Из-за более высокого входного сопротивления цифровой мультиметр иногда отображает шум, который можно ошибочно принять за действительные показания.

Аналоговый формат обеспечивает быструю индикацию непрерывности или показания на шкале. Все, что нужно пользователю, — это «дергание» стрелки. Дисплей цифрового мультиметра реагирует медленнее. Его звуковой сигнал непрерывности может быть невозможно услышать в шумной обстановке, или сопротивление цепи может быть слишком высоким для активации звукового сигнала.

Аналоговый измеритель не излучает радиочастотных помех. Он не имеет внутренних часов или генераторов, которые могли бы нарушить работу чувствительных тестовых схем. Восприимчивость к электромагнитным помехам также низкая.

На протяжении многих лет производители цифровых мультиметров добавляли функции к своим измерителям, чтобы использовать некоторые из этих аналоговых преимуществ. Они также включали другие функции, чтобы сделать свои модели более привлекательными для пользователей. Несмотря на эти усилия, аналоговый мультиметр продолжает занимать место во многих наборах инструментов для обслуживания.

Преимущества аналоговых панельных измерителей

Многие из преимуществ аналоговых мультиметров, описанных здесь, применимы и к аналоговым панельным измерителям . Аналоговые панельные измерители просты в установке. Большинство моделей имеют только два терминала для подключения. Нет никаких настроек конфигурации или меню настройки, которые усложняли бы установку.

Аналоговые вольтметры и амперметры не требуют внешнего питания. Отсутствие доступного питания является серьезной проблемой при попытке заменить аналоговый счетчик цифровым счетчиком на существующей панели. Аналоговые счетчики будут продолжать показывать, даже если питание цифровых счетчиков на панели отключено или неисправно. Это может предупредить пользователей о наличии опасных напряжений или высоких токов в оборудовании, которое, как считается, отключено.

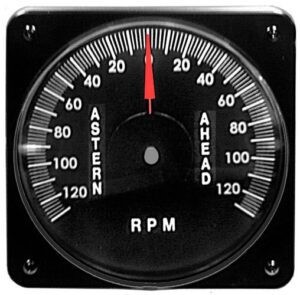

Аналоговый формат легко считывается. Циферблат счетчика всегда показывает функцию и диапазон, даже когда он не используется. Циферблат можно настроить для отображения масштабированных значений и специальных меток сигналов. Можно указать размеры счетчика до 6 или 8 дюймов, чтобы обеспечить видимость на расстоянии. Аналоговые счетчики с центральным нулем дают более четкое представление полярности сигнала, чем наличие небольшого знака «минус» на цифровом дисплее.

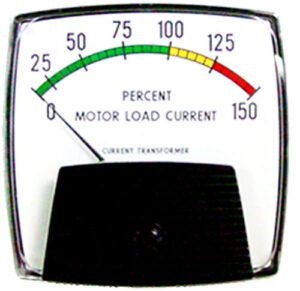

Главным преимуществом аналогового датчика является быстрая визуальная индикация уровня сигнала. На лицевой стороне счетчика также могут быть цветные зоны для определения нормальных или опасных рабочих уровней. Используя эти направляющие, операторы могут быстро определить, находится ли процесс в пределах нормальных параметров.

Многие процессы, использующие аналоговые панельные измерители, имеют процедуры и исторические данные, основанные на этих измерителях. Переход на цифровые потребует пересмотра процедур и новых справочных данных.

Преимущества аналоговых панельных измерителей в плане помехоустойчивости и электромагнитных/радиопомех аналогичны преимуществам аналоговых мультиметров.

Хотя многие считают аналоговые панельные измерители специализированными или нишевыми продуктами, они по-прежнему обеспечивают простое и эффективное отображение параметров сигнала во многих приложениях.
