Когда пирометры незаменимы. ЧАСТЬ 2

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой пирометров (ИК термометров), а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Пирометр – это прибор, измеряющий температуру бесконтактным методом. Их часто используют в промышленности для измерения температуры очень горячих объектов, таких как раскаленная сталь, расплавленное стекло или предметы, нагретые в печах. Пирометры работают, обнаруживая инфракрасное (ИК) излучение, испускаемое объектом, и используют эту информацию для расчета его температуры. Они обладают высокой точностью и могут напрямую измерять температуру всех типов материалов в широком диапазоне температур. Пирометры используются во многих отраслях промышленности, где точное бесконтактное измерение температуры необходимо для правильной термической обработки материалов и оптимизации энергоэффективности.

Существует несколько различных типов пирометров; каждый из которых специально оптимизирован для конкретного применения.

В целом, применяются четыре основных типа пирометров: одноцветные или одноволновые пирометры, двухцветные, двухволновые или пирометры цветоразностного соотношения, волоконно-оптические пирометры, стандартные пирометры передачи (TSP)

 Одноцветные пирометры

Одноцветный пирометр, иногда называемый одноволновым пирометром, измеряет ИК-излучение, испускаемое объектом, только на одной длине волны. В зависимости от измеряемого материала и диапазона температур необходимо выбирать разные модели, охватывающие разные спектральные диапазоны или длины волн. При правильном выборе для конкретного применения одноцветный пирометр обеспечит превосходную точность измерений.

Двухцветные пирометры

Двухцветный пирометр (также известный как пирометр с двойной длиной волны или соотношением) использует два одноцветных пирометра для одновременного измерения температуры объекта на двух разных длинах волн.

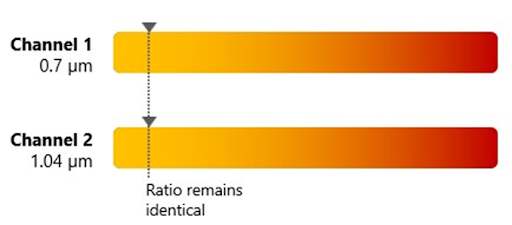

Двухцветный пирометр рассчитывает температуру по двум сигналам, используя метод нормирования. Нормируя сигнал двух детекторов, пирометр измеряет распределение цвета, а не только интенсивность сигнала. Это делает измерение независимым от факторов, влияющих на интенсивность сигнала, таких как загрязнения в воздухе между объектом и пирометром, такие как пыль, пар или дым. Для некоторых приложений это также означает, что на пирометр не влияют изменения излучательной способности, поскольку в обоих каналах происходит нейтральное изменение.

Некоторые пирометры соотношения можно использовать в разных режимах: одноцветном, двухцветном или интеллектуальном. Это необходимо для оптимизации характеристик измерения в зависимости от предполагаемого применения и расширения диапазона применения пирометра.

Преимущества двухцветных пирометров

Двухцветные пирометры имеют ряд преимуществ перед одноцветными:

Не подвержен влиянию загрязнений воздуха. Во многих случаях, когда материалы нагреваются, в воздухе между измеряемым объектом и пирометром присутствуют пары, дым, пар или пыль, которых невозможно избежать. Для этих применений всегда следует выбирать двухцветный пирометр.

Не подвержен влиянию загрязнений на оптике. Известно, что в некоторых процессах, где будет использоваться пирометр, оптика будет загрязняться. Хотя загрязнение можно уменьшить с помощью продувки воздухом, надежность измерений и периода обслуживания можно продлить, используя двухцветный пирометр.

Лучше подходит для измерения очень маленьких объектов. При использовании одноцветного пирометра объект должен быть больше места измерения. Ошибка измерения температуры возникнет, если полное пятно не окажется на объекте. Двухцветный пирометр продолжит правильно измерять температуру, даже если часть пятна находится не на объекте.

Способен справляться с изменениями излучательной способности. В некоторых промышленных применениях излучательная способность материала может измениться. Если это произойдет, точность измерения одноцветного пирометра пострадает, если настройка излучательной способности не будет отрегулирована соответствующим образом. Однако во многих случаях двухцветные пирометры могут справиться с этой задачей без ущерба для точности.

Волоконно-оптические пирометры

Волоконно-оптический пирометр — это пирометр, в котором оптика и электроника разделены, но соединены оптоволоконным кабелем. ИК-излучение собирается оптикой и направляется к детектору по гибкому оптоволоконному кабелю. Поскольку приемная оптика не содержит никакой электроники, она имеет более компактный размер и способна выдерживать более высокие температуры окружающей среды.

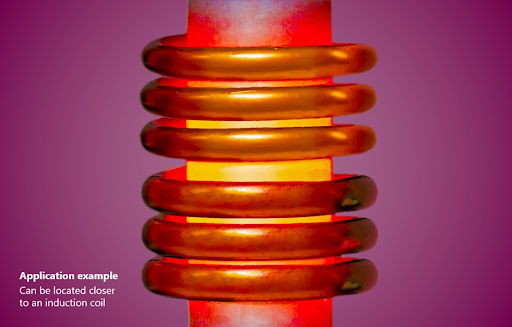

Волоконно-оптические пирометры подходят для широкого спектра применений, где слишком опасно или сложно измерять температуру с помощью стандартного пирометра, и доступны в одно- или двухцветных версиях. Их часто используют там, где они расположены рядом с катушками индукционного нагрева, поскольку оптоволоконный кабель не подвергается воздействию сильного электромагнитного излучения, испускаемого этим методом нагрева. Они также часто используются в других высокотемпературных устройствах, таких как котлы, горелки, промышленные печи и печи, где использование традиционного пирометра невозможно из-за сильной жары и близости электроники.

Трансферные стандартные пирометры

TSP являются наиболее точным типом пирометров и используются для калибровки других пирометров. Они делают это, беря эталонную температуру от абсолютно черного тела и передавая эту эталонную температуру на другой пирометр, который нуждается в проверке своих измерений. Черные тела — это устройства, излучающие излучение при известной температуре, обеспечивающие точный эталон температуры для калибровки. TSP имеют разрешение 0,01°C, отличаются исключительной точностью и долговременной стабильностью, а также имеют прослеживаемые сертификаты калибровки.

Выбор правильного типа пирометра

Отрасль, тип измеряемого материала и требуемый диапазон температур — все это факторы, влияющие на выбор типа пирометра.

Узнайте больше о пирометрах

Подводя итог, можно сказать, что пирометры — это универсальные устройства для точного бесконтактного измерения температуры, которые можно использовать в широком диапазоне приложений. Одноцветные пирометры подходят для применений, где простота использования и стоимость являются приоритетом, а двухцветные пирометры лучше всего подходят для сложных применений или установок, где между объектом и пирометром есть дым, пыль или пар. На оптоволоконные пирометры не влияют сильные электромагнитные поля, окружающие устройства индукционного нагрева, а TSP — как наиболее точный тип пирометров — лучше всего подходят для калибровки других устройств. Каждый тип пирометра имеет свои уникальные характеристики и преимущества, и каждая модель в определенной категории также будет отличаться, работая и измеряя в точном спектральном и температурном диапазоне.
