Основы цифровых мультиметров. ЧАСТЬ 4

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Измерения сопротивления

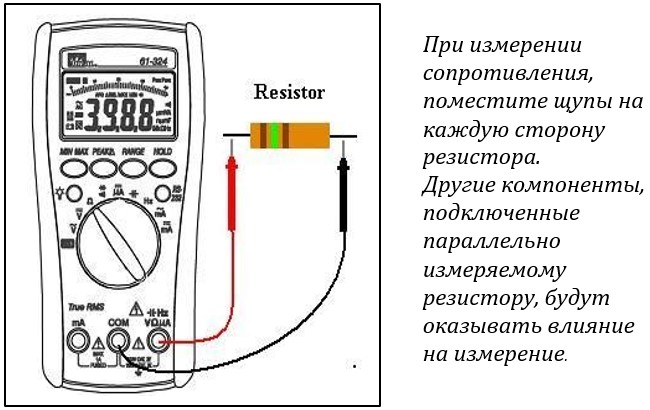

Когда вы впервые помещаете измеритель в функцию (Ω ), измеритель выдаст на дисплее «OL» или «1», что означает бесконечное показание. Важно, чтобы при измерении сопротивления цепь была обесточена или выключена, иначе цепь может повредить измеритель. Большинство измерительных приборов имеют защиту от перегрузки на всех диапазонах, чтобы предотвратить это, но вам следует проверить характеристики вашего цифрового мультиметра, чтобы убедиться.

Измерение диодов

Диод — это полупроводниковый прибор, который позволяет току течь только в одном направлении. Стандартная функция Ом на цифровом мультиметре не обеспечивает достаточно энергии для проверки диода. Функция диода прикладывает соответствующее количество давления (или потенциала напряжения) и измеряет падение напряжения на диоде.

Чтобы проверить диод, сначала измерьте прямое смещение диода. Для большинства кремниевых диодов падение напряжения должно составлять около 0,5 В +/- 0,2 В.

Затем измерьте обратное смещение диода. Вы должны увидеть на дисплее «OL» или состояние перегрузки.

Некоторые мультиметры отображают потенциал напряжения, приложенный к диоду. В этом случае при обратном смещении вы увидите максимальный потенциал напряжения. Этот потенциал для большинства мультиметров составляет около 3 вольт.

Измерение ёмкости

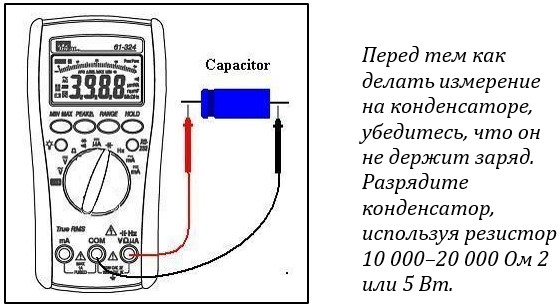

Конденсатор — это устройство, которое хранит энергию. Он широко используется для повышения энергии при запуске, когда питание подается на осветительные и двигательные системы. Чтобы проверить конденсатор, сначала отключите питание от устройства. Помните, что конденсатор хранит энергию, поэтому следующим шагом будет разрядка устройства. Теперь вы готовы к тестированию. Никогда не проводите тестирование, не убедившись, что энергия была разряжена из конденсатора.

Измерение частоты

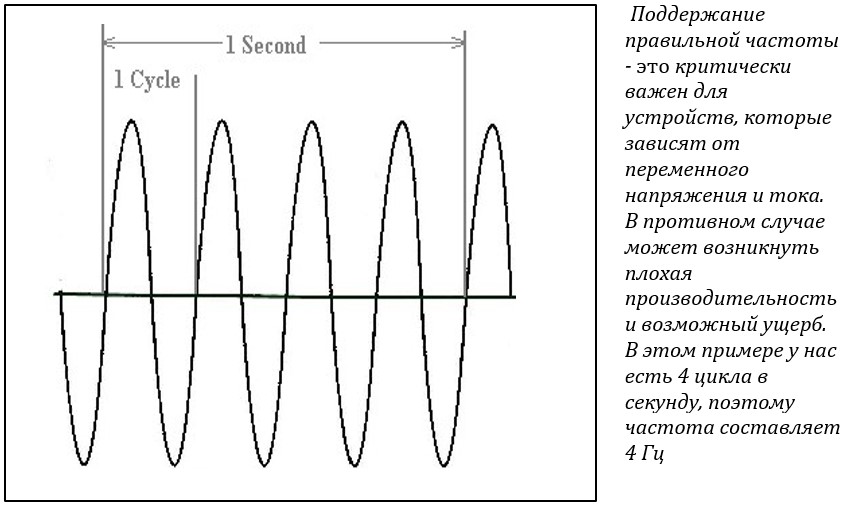

Частота измеряется в Герцах. Это число циклов в секунду переменного сигнала для завершения одного цикла или перехода от 0 к максимальной амплитуде положительной обратно к 0 к максимальной амплитуде отрицательной затем обратно к 0.

Расширенные функции мультиметра

На современных современных цифровых мультиметрах доступно множество функций, упрощающих измерение электрических систем и компонентов. Для этих расширенных функций используются два распространенных метода. Прямой выбор клавиш или выбор меню.

С функцией прямого выбора клавиш «нажмите и удерживайте» в течение одной секунды, чтобы активировать функцию.

«Нажмите и удерживайте» в течение двух секунд, чтобы отключить функцию.

Попробуйте сделать это с клавишей RANGE на мультиметре с автоматическим выбором диапазона. Нажатие клавиши в течение одной секунды включает ручной выбор диапазона и выключает автоматический выбор диапазона. Нажмите еще раз, и вы можете вручную переходить между диапазонами. Нажмите в течение двух секунд, и автоматический выбор диапазона будет активирован.

В блоках меню используется список опций на дисплее и клавиши «F» непосредственно под опциями. Нажатие клавиши «F» под вашим выбором включит эту функцию. Повторное нажатие клавиши отключит ее.

Удержание данных, автоматическое удержание и максимальное удержание

Удержание данных и автоматическое удержание фиксируют измерение на дисплее. Эти функции полезны, когда доступ к измерениям затруднен, например, на панели. Они позволяют вам сосредоточить внимание на тестируемой цепи, а не на дисплее мультиметра.

Удержание данных фиксирует показания дисплея при нажатии. Подсоедините общий провод (черный) к желаемой точке измерения с помощью зажима типа «крокодил» или другого типа крепежного устройства. Подсоедините красный измерительный провод к тестируемой цепи, нажмите кнопку удержания данных, затем отсоедините измерительные провода. Обязательно дайте показаниям время стабилизироваться, прежде чем нажимать кнопку удержания данных для фиксации измерения. Отсоедините провода, и дисплей должен удерживать последнее стабильное показание.

Автоматическое удержание ждет, чтобы зафиксировать показания, пока они не стабилизируются. Нажмите кнопку автоматического удержания и подсоедините измерительные провода к измерительной цепи. После стабилизации показаний мультиметр подает звуковой сигнал, чтобы уведомить пользователя о том, что измерение было зафиксировано. Отсоедините провода, и показания будут сохраняться в течение нескольких секунд, прежде чем сбросятся на отсутствие показаний.

Max hold отображает наивысшее значение, которое измеритель увидел во время измерения. Подключите измерительные провода к измерительной цепи и нажмите кнопку max hold. Измеритель контролирует цепь и подает звуковой сигнал при получении нового максимального показания.

Min/Max or Min/Max/Avg.

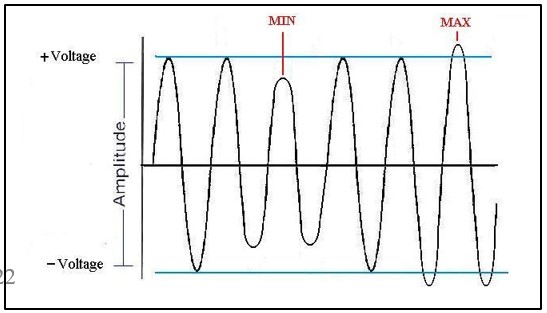

Кнопка min/max фиксирует наименьшее, наибольшее и среднее значение, которое измеритель видел во время измерения. Цифровые мультиметры с двойным дисплеем будут отображать реальное или мгновенное измерение на основном дисплее и отображать минимальное, максимальное или среднее значение на дополнительном дисплее. Нажатие кнопки min/max проведет вас через минимальные, максимальные и средние показания, записанные во время теста. Как и в случае с удержанием максимального значения, большинство измерителей подадут звуковой сигнал, когда будет зафиксировано новое минимальное или максимальное значение. «Нажмите и удерживайте» в течение > 2 секунд, чтобы отключить функцию min/max.

Типичным применением будет мониторинг двигателя на предмет перенапряжения и недостаточного напряжения. Не забудьте отключить функцию автоматического отключения питания, если вы собираетесь оставить мультиметр подключенным к цепи на длительное время.

Некоторые продвинутые мультиметры добавляют к этой функции функцию усреднения. Она вычисляет среднее показание за весь период тестирования.

Относительный режим

Относительный режим, обычно отображаемый как ▲REL, сохраняет мгновенное измерение как опорное значение и устанавливает дисплей на ноль. Теперь измерения отображаются как дифференциал от этого опорного значения. Чтобы использовать эту функцию, выберите измерение и подключите измерительные провода к измерительной цепи. Дайте показаниям стабилизироваться, а затем нажмите кнопку ▲REL.

На дисплее должен отображаться ноль. Выполните новое измерение. Должна отображаться разница между новым измерением и исходным.

Эта функция часто используется при выполнении измерений очень низкого сопротивления. Измерительные провода каждого мультиметра имеют некоторое сопротивление (от 0,1 до 0,2 Ом). Вы можете компенсировать это, измерив измерительные провода с помощью функции относительного режима. После того, как сопротивление измерительного провода установлено в качестве опорного значения, все новые измерения будут представлять собой сопротивление цепи или компонента без учета сопротивления испытательного провода.

Удержание пика и пик мин/макс

В отличие от измерений True RMS, которые вычисляют эффективное значение формы волны напряжения или тока, измерения Peak фиксируют самую высокую амплитуду формы волны.

Удержание пика часто используется для измерения пускового тока, вызванного запуском двигателя. Нажатие кнопки Peak Hold на токоизмерительных клещах и зажимание зажимов вокруг одной из ножек двигателя непосредственно перед запуском зафиксирует самый высокий пик или пусковой ток.

Другой способ получить эту информацию — использовать функцию Peak min/max. Эта функция фиксирует самую высокую и самую низкую амплитуду формы волны.
