Общие инструменты Bluetooth-мультиметр

В этом обзоре мы рассмотрим внутреннюю часть мультиметра с автодиапазоном Bluetooth от General Tools Toolsmart.

«General Tools» производит и продаёт разнообразные измерительные приборы через магазины товаров для дома и онлайн-реселлеров. Их последняя линейка инструментов «Toolsmart» включает в себя функцию Bluetooth. На этой неделе AAC приобрела Bluetooth-мультиметр с автоматическим диапазоном, чтобы разобрать его и заглянуть внутрь.

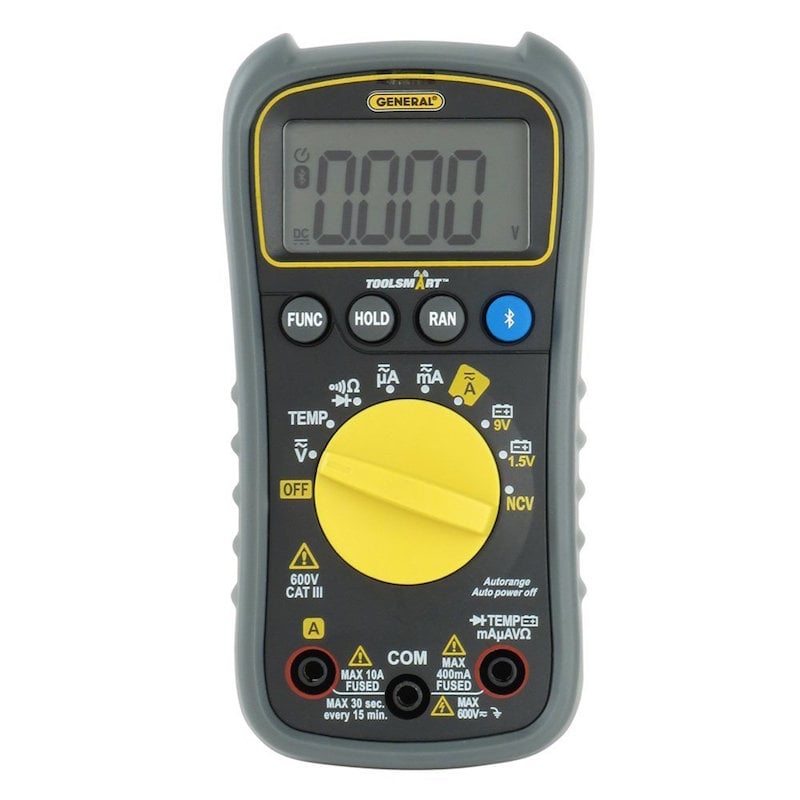

О мультиметре

Линейка продуктов Toolsmart от General Tools обеспечивает Bluetooth-подключение к нескольким различным измерительным приборам, которые могут подключаться к iPhone и смартфонам Android через предоставленные производителем приложения (через Google Play и iTunes Store). Мультиметр, используемый в этой разборке, по качеству сопоставим с другими в этом ценовом классе (<$40), за исключением того, что у этого есть Bluetooth-подключение. После подключения данные передаются с мультиметра в приложение на телефоне пользователя, которое затем может записывать и сохранять данные в списках или поверх фотографий, сделанных смартфоном.

Ограниченное тестирование устройства перед разборкой показало простое в использовании приложение, которое немедленно подключалось к мультиметру с помощью iPhone.

Разборка мультиметра

Разборка мультиметра относительно проста. Перед началом работы отсоедините и отложите в сторону все щупы.

Для начала снимите винт корпуса батареи и крышку батареи. Затем снимите мягкую пластиковую оболочку, которая окружает и защищает жесткий пластиковый корпус от небольших ударов и царапин. Нижняя часть мультиметра удерживает четыре термопластиковых винта корпуса, которые удерживают две стороны мультиметра вместе.

Для большинства пользователей разборка заканчивается на этом, так как это обеспечивает доступ к предохранителям. Для других продолжайте разборку, удалив все видимые термопластиковые винты, удерживающие печатную плату на передней части корпуса.

Снимите печатную плату с передней половины корпуса, либо протолкнув банановые штекеры спереди, либо терпеливо и осторожно потянув за печатную плату, чтобы освободить их от стороны печатной платы.

Для получения дополнительной информации смотрите видео ниже.

Взгляд внутрь

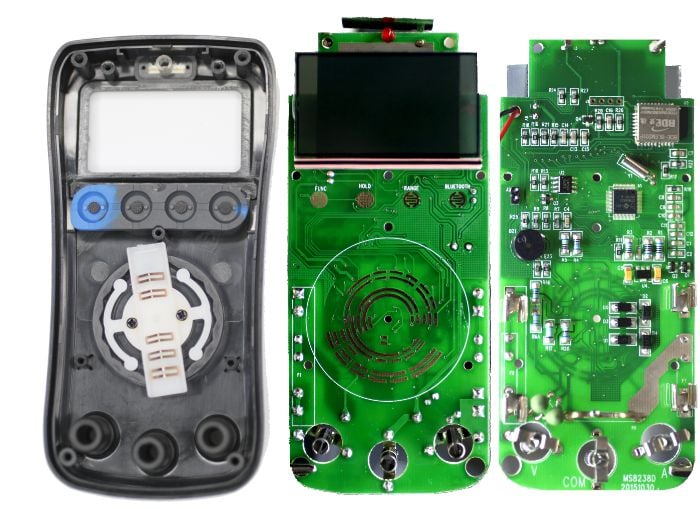

На рисунке показана обратная сторона верхней части корпуса, передняя часть платы мультиметра и задняя часть

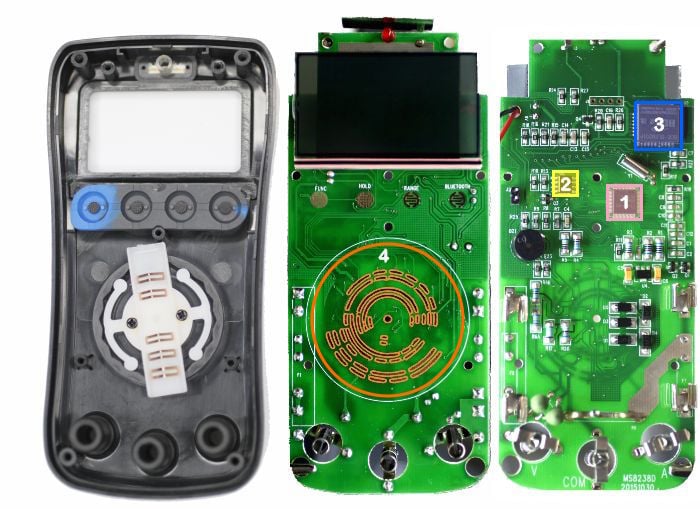

Центральное изображение выделяет медные кольца (4), которые создают поворотный переключатель выбора. Правое изображение выделяет важные микросхемы на плате (от 1 до 3).

(1)  DTM0660L (розовый)

Компания DreamTech International из Гонконга производит интегральную схему DTM0660. Это очень популярный микроконтроллер мультиметра, который выполняет все аналого-цифровые (АЦП) преобразования и управляет ЖК-дисплеем. Конфигурационные данные хранятся во внешней EEPROM.

Техническое описание DTM0660 написано на китайском языке. К счастью, двуязычный инженер по имени Керри Вонг перевел техническое описание, включая растровое изображение, на английский язык. Если вам нужно модифицировать мультиметр на базе DTM0660, его сайт, похоже, станет отличным местом для начала, поскольку он предоставляет информацию о чтении и записи EEPROM на базе I²C.

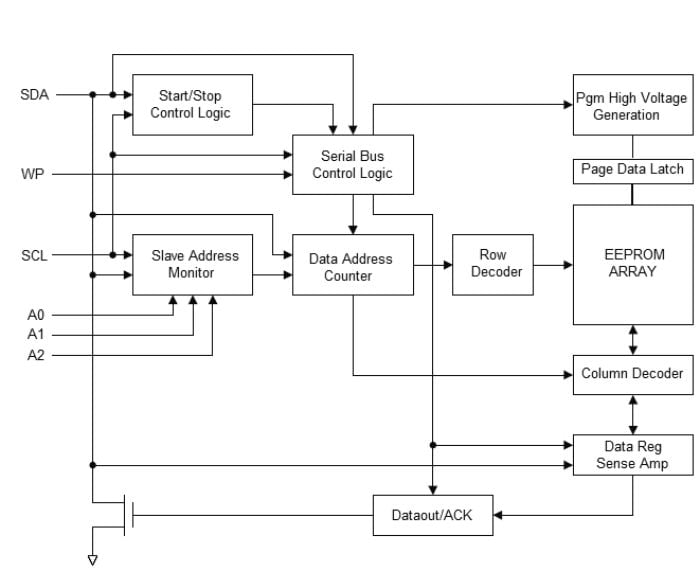

(2)  T24CO2A (жёлтый)

Это двухкилобайтная I²C EEPROM, которая хранит информацию о конфигурации для главного микроконтроллера. Она сопровождает ИС мультиметра DTM0660 так часто, что ее присутствие позволяет любителям и хакерам предполагать наличие схемы DTM0660 под эпоксидной смолой недорогих конструкций мультиметра на плате.

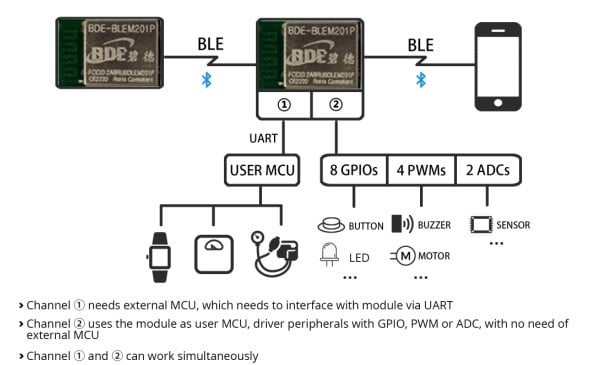

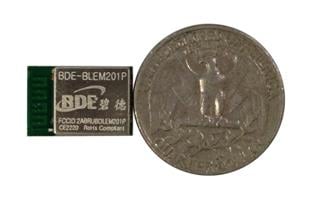

(3)  BDE-BLEM201P (голубой)

Эти модули, похоже, специально созданы для безболезненного сопряжения с сотовыми телефонами, и в техническом описании другого продукта, который продает компания, также были изображения, напоминающие приложение «General Tools». К сожалению, техническое описание было написано полностью на китайском языке, а электронное письмо, которое я отправил в компанию, не было возвращено. Я подозреваю, что компания содействует разработке приложений, предоставляя код и структуру для приложений iPhone и Android.

(4) Поворотный переключатель выбора (оранжевый)

Специальные переключатели могут быть дорогими, и в некоторых случаях инженеры-электрики могут сэкономить много денег, спроектировав свои собственные из медных дорожек и медных пружинных контактов.

Как я уже упоминал в предыдущем разборе другого устройства, пользователи должны знать, что переключатель находится в положении, и решения могут быть недорого спроектированы путем включения консольных кулачков с соответствующими углублениями. Это решение работает для линейных и поворотных переключателей.

Инженер-механик этого устройства использовал четыре кулачка и углубления на задней стороне ручки мультиметра, чтобы одновременно обеспечить физическую обратную связь для пользователей и надежно зафиксировать циферблат в положении.

Выводы

Если вам нужен мультиметр с подключением по Bluetooth и у вас есть несколько долларов на расходы, это, безусловно, стоит рассмотреть.
