Общаясь с токами и напряжениями

Магазин Gtest(R) предлагает широкую номенклатуру Мультиметров и Токовых клещей на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Автор: Дастин Стельцер

Стельцер — мастер-электрик из Остина, штат Техас. Как генеральный директор Electrician U, он стремится произвести революцию в отрасли с помощью образования, предлагая комплексные курсы, практические занятия и идеи. Под руководством Дастина платформа стремится предоставить электрикам знания и навыки, необходимые для достижения успеха в их ремесле.

(Статья переведена и печатается с любезного разрешения Автора)

Мы не знаем, чего мы не знаем, пока не узнаем этого. Для большинства электриков мы большие рыбы в маленьком пруду, пока однажды мы не рискнем войти в новые области отрасли, где превратимся в маленьких рыбок, плавающих в океане. Как электрик по жилью, строящий огромные индивидуальные дома, мои первые дни были довольно простыми. Сверлил отверстия, тянул провода и пытался сделать это красиво. Мне не нужно было разбираться в сложностях гармоник, индуктивного сопротивления, ёмкостной связи или в решении сложных проблем в целом. Однако, как только я прыгнул в коммерческую и промышленную работу, я нашёл свой океан.

Как техник по обслуживанию, вы сталкиваетесь со всеми видами проблем. Почти ничего из того, к чему вы прикасаетесь изо дня в день, не является новым — скорее, это открытие устройств и оборудования, установленных другими электриками много лет назад.

Устранение неполадок по своей природе означает поиск решений. Если единственные инструменты, которые вы понимаете, как использовать, это вилки и тестеры напряжения, вы не сможете достаточно глубоко поговорить с электричеством, чтобы понимать его бегло. Открытие нового испытательного оборудования, которое может собирать больше данных, приводит к тому, что электрики развивают больший словарный запас и более глубокое понимание того, что делают схемы. Как только вы говорите на этом языке, схемы начинают говорить гораздо больше.

Каждая электрическая система говорит с нами. Они пытаются сообщить нам, когда что-то требует питания, но работает неправильно. Они сообщают нам, когда проводники слишком горячие или когда на устройствах есть шишки и синяки. Они сообщают нам, что под землей от трансформатора, питающего электросеть, есть порванный провод. Они могут сообщить нам, что на панели есть горячая точка, где присутствует неисправность.

Они пытаются поговорить с нами, но без надлежащего испытательного оборудования мы даже не можем услышать, что они говорят. Немного попрактиковавшись на новом оборудовании, мы можем начать диалог с электрической системой. Ниже приведена информация об испытательном оборудовании, которое может произвести революцию в способности решать проблемы в полевых условиях.

Токовые клещи-амперметры

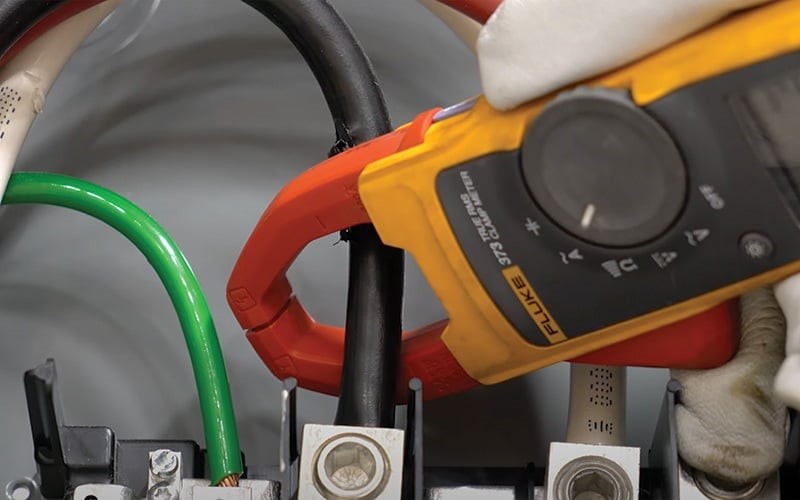

Токоизмерительный амперметр выделяется своей способностью измерять ток без необходимости прерывания цепи. Он работает, охватывая проводник и слушая изменение магнитных полей, чтобы определить проходящий через него ток. Этот инструмент особенно полезен в ситуациях, когда отключение питания невозможно или может привести к дальнейшим осложнениям.

Электрики должны быть обучены основам работы с токоизмерительными клещами и понимать влияние внешних магнитных полей и важность точного позиционирования клещей. Как только вы поймете, как этот своего рода мультиметр может обнаруживать расширяющееся и схлопывающееся магнитное поле вокруг проводника, вы сможете понять электромагнетизм и индукцию в целом. Это неизбежно приведет к дальнейшему пониманию многих устройств, используемых в этой области, таких как трансформаторы тока, индукторы, контакторы, реле и асинхронные двигатели.

Подземный локатор линий

Подземный локатор линий — это важный инструмент для картирования и отслеживания пути скрытых кабелей, трубопроводов и зарытых распределительных коробок. Локатор линий работает путем присоединения передатчика сигнала к проводнику, который идет под землей, и подсоединения другой стороны к щупу заземления.

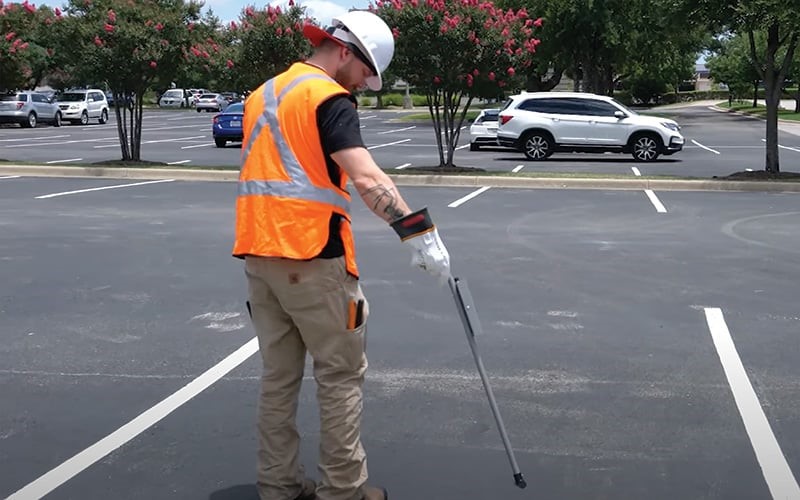

Пользователь надевает гарнитуру и слушает тоны или зоны полной тишины, пока идет в направлении, куда может идти кабелепровод, размахивая локатором линии вперед и назад. Тестер сообщит вам, когда вы идёте над подземным проводником, даже если он находится в кабелепроводе, зарытом под 3 футами земли. Они точны на невероятных расстояниях, и опытный пользователь может даже найти под землей точки, где сигнал начинает распространяться — часто сигнализируя о сгоревшем проводнике или зарытой распределительной коробке.

Электрики должны уметь различать силу сигнала и типы кабелей, а также интерпретировать показания локатора в различных почвенных условиях. Понимание тонкостей этих показаний жизненно важно для точного обнаружения и картирования. Это выдающийся инструмент, особенно если вы много работаете с опорами коммерческих парковок или уличным освещением и просто не можете найти, куда идет этот провод.

Искатель цепи в реальном времени

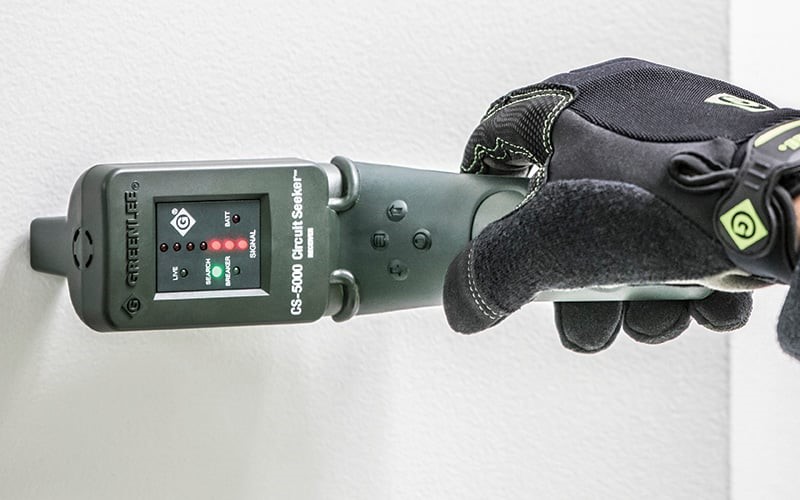

Искатель цепи под напряжением незаменим для обнаружения пути, по которому проходят проводники через стены и потолки, что позволяет электрику отслеживать потенциальные скрытые распределительные коробки или пути проводников при устранении неполадок. Во время ремонта проводники часто идут из одной части дома или предприятия в другую. Возможность подцепить обесточенный или находящийся под напряжением провод и проследить его до выключателя или найти путь из комнаты в комнату может быть чрезвычайно полезной.

Некоторые искатели, такие как низковольтные тонеры, могут использоваться только в обесточенных цепях, что все равно может быть полезным. Однако те, которые могут использоваться в обесточенных цепях, часто способны решать проблемы, которые обесточенные версии не могут. Понимание различных тонов, силы сигнала и методов проводки требует практики, поскольку пользователи могут думать, что они отслеживают правильный провод, при этом просто чтобы отыскать кучу подключенных нейтралей и, что их тест разбрасывает их по зданию, давая плохие показания.

Обучение должно включать калибровку устройств для различных материалов, понимание ограничений глубины обнаружения и проведение различий среди  находящихся под напряжением проводов и потенциальных ложных срабатываний.

Измеритель качества электроэнергии

Иногда проблемы кажутся призраками, поскольку не все электрические проблемы возникают из-за очевидных видимых проблем. Когда проблемы с коэффициентом мощности или гармонические искажения начинают влиять на энергосистемы, простой тестер напряжения не скажет вам, в чем проблема.

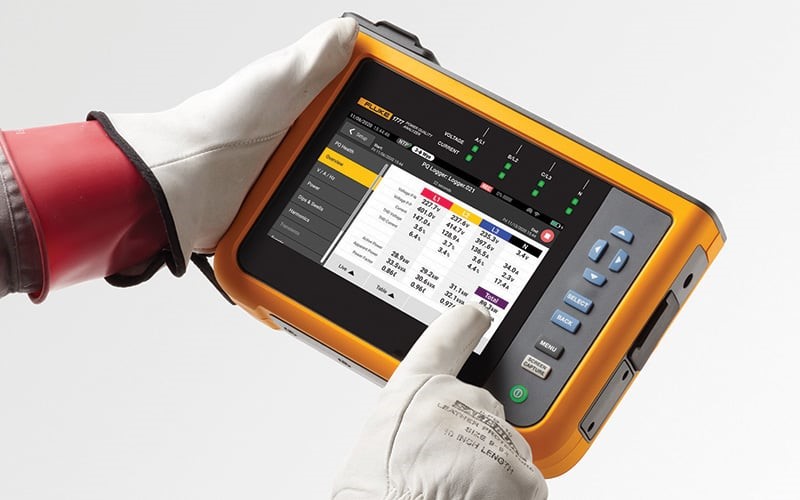

Измерители качества электроэнергии оценивают общее качество подаваемой электроэнергии и могут записывать данные с течением времени. Это включает анализ колебаний напряжения, неравномерности тока, несоответствия коэффициента мощности, гармоник, переходных процессов, дисбаланса и других элементов, критических для качества электроэнергии.

Электрики должны уметь интерпретировать сложные данные с этих счетчиков для диагностики таких проблем, как провалы напряжения, скачки, мерцания и гармонические искажения. Понимание этих параметров имеет решающее значение для выявления и устранения проблем с качеством электроэнергии, которые могут оказать значительное влияние на электрические системы и оборудование. Хотя этот тип испытательного оборудования может быть довольно таки дорогим, объём знаний, которые он позволяет получить электрику об электроэнергии и о том, что может вызвать проблемы в системе, делает их прекрасными учителями. Они позволяют подрядчику по электротехнике вести невероятно беглый разговор с электрической системой.

3-точечное падение потенциала измерителя

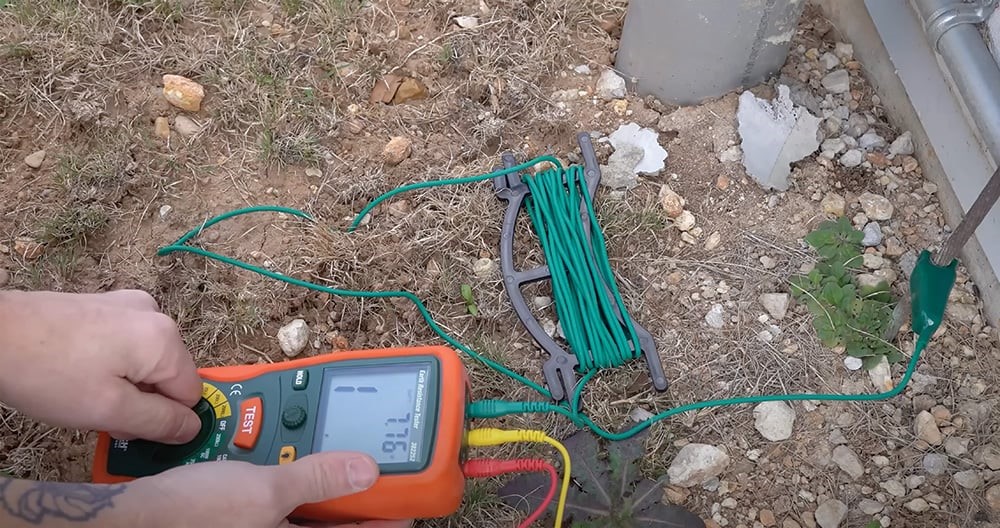

Этот измеритель используется для проверки сопротивления заземления, что является ключевым аспектом обеспечения эффективной системы заземления. Тест с падением потенциала в 3 точках — известный метод измерения сопротивления заземления, который имеет решающее значение для снижения электрических опасностей. Он позволяет электрику начать понимать удельное сопротивление почвы и убедиться, что система заземления как структура выполняет свою работу.

Измерители падения потенциала используют закон Ома в полевых условиях и имеют прямое применение теории, наблюдаемое во время теста. Тестер контролирует ток, потенциал и сопротивление между тремя электродами, чтобы определить сопротивление заземляющего электрода относительно земли. Низкоомный путь к земле, обычно ниже 25 Ом, рекомендуется для систем, отличных от заземлённых через сопротивление.

Также есть 4-точечный измеритель падения потенциала, который предлагает более подробную информацию, особенно об удельном сопротивлении почвы и его изменении с глубиной. Он более сложен и используется в сценариях, где требуется подробный анализ почвы, а не только значения сопротивления.

Обучение работе с этими тестерами должно охватывать правильное размещение электродов и влияние сопротивления почвы на показания. Электрики должны понимать процедуры проведения этих тестов, чтобы обеспечить эффективность и безопасность системы заземления.

Мегаомметр

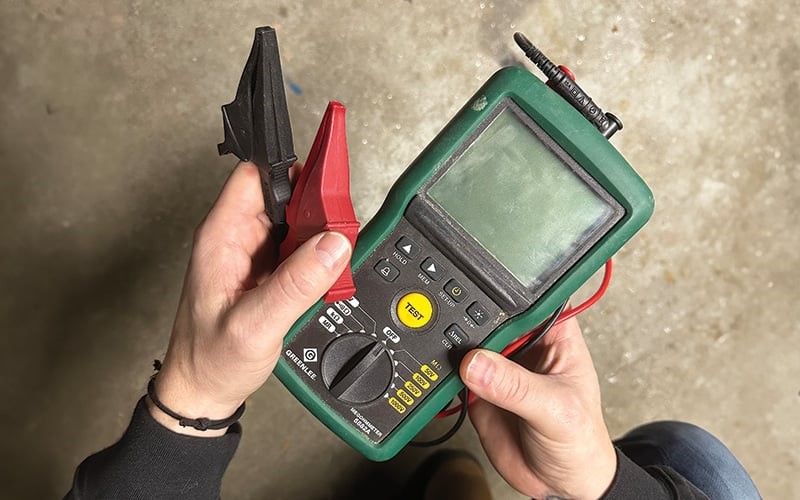

Мегаомметр, также известный как тестер изоляции, предназначен для измерения сопротивления электрической изоляции. Это тестирование имеет огромное значение для предотвращения коротких замыканий и токов утечки, которые имеют решающее значение для поддержания целостности и безопасности электрических систем.

Пропуская ток высокого напряжения через проводники под землей, электрик может определить, были ли они повреждены во время установки. В изоляции проводников могут быть небольшие срезы или выемки, которые могут не контактировать с соседним проводником в сухих условиях. Однако, когда влажность и температура изменяют характеристики окружающей среды, они могут вызывать кратковременные короткие замыкания. Мегаомметры также используются для проверки обмоток двигателей и трансформаторов на предмет повреждения изоляции.

Электрики должны понимать правильные уровни напряжения, необходимые для тестирования различных типов изоляции, и уметь правильно интерпретировать значения сопротивления. Знание безопасных процедур тестирования также необходимо для предотвращения повреждения изоляции и обеспечения безопасности оператора.

Ценность комплексного обучения

Обучение на этих специализированных тестерах направлено на обогащение понимания электриками сложных электрических сред, с которыми они сталкиваются. Эти всесторонние знания позволяют им принимать обоснованные решения, что приводит к более эффективному и действенному решению проблем.

Поскольку электричество не является наблюдаемым явлением, менее опытные электрики могут делать предположения о том, что происходит в электрической системе, поскольку они не могут видеть полную картину. Получение доступа к лучшему обучению с более продвинутым испытательным оборудованием может дать им более целостное понимание теории электричества, предоставляя им более широкий спектр решений для использования при устранении неполадок.

Не каждая компания может позволить себе покупать дорогое испытательное оборудование, особенно для каждого техника. Распространенный метод включения дорогостоящего нового оборудования — это покупка и хранение его под замком в главном офисе до тех пор, пока оно не понадобится. Когда они выдаются технику, убедитесь, что он расписался в получении тестера и понимает, что его имя прикреплено к нему, и он несет за него исключительную ответственность. Рекомендуется проводить ежемесячное обучение по испытательному оборудованию, чтобы техники продолжали оттачивать применение процедур тестирования.

В динамичной сфере электромонтажных работ, оснащение себя знаниями и навыками в области специального тестирования является не просто преимуществом; это необходимость. Инвестируя в тщательные программы обучения для этих важных инструментов, электромонтажные подрядчики могут гарантировать безопасность, точность и эффективность своих операторов. Эта глубина знаний — больше, чем конкурентное преимущество, это стремление к совершенству в электромонтажной отрасли. Обеспечение того, чтобы ваши техники понимали язык электрических систем, имеет решающее значение для их способности быть лучшими в том, что они делают.
