OWON CMS101 как универсальный измерительный прибор «3 в 1»
1. Введение
OWON CMS101 — это универсальный измерительный прибор «3 в 1», сочетающий в себе функции клещевого измерителя переменного/постоянного тока на 1000 А, осциллографа с частотой 1 МГц и функции записи данных с возможностью подключения по Bluetooth. Разработанный для поиска и устранения неисправностей в электрооборудовании, обслуживания двигателей и общего анализа электрических компонентов, этот прибор предлагает широкие возможности тестирования благодаря удобному 2,8-дюймовому IPS LCD-дисплею.

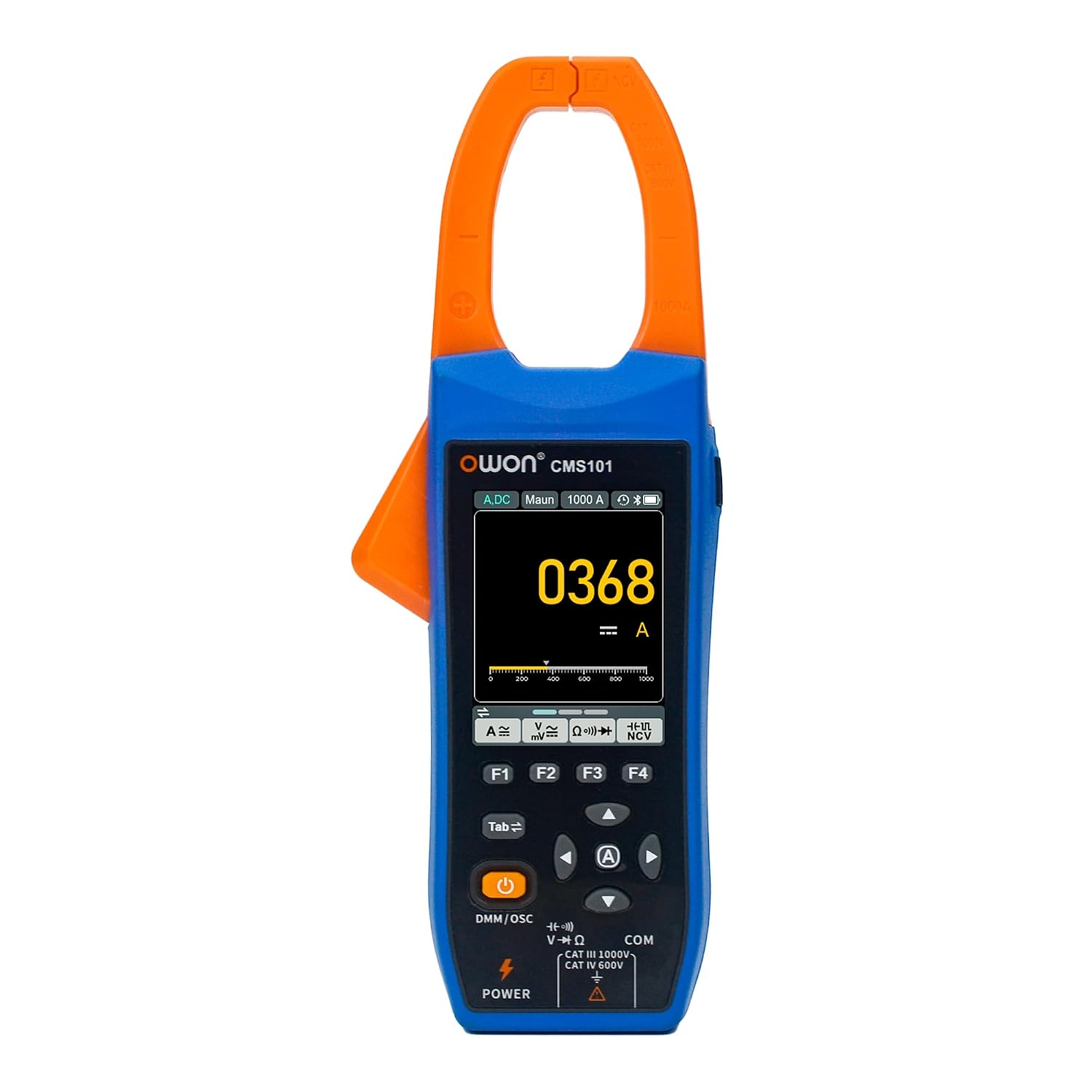

Рисунок 1: Вид спереди клещевого измерителя OWON CMS101, с отображением его дисплея и элементов управления.

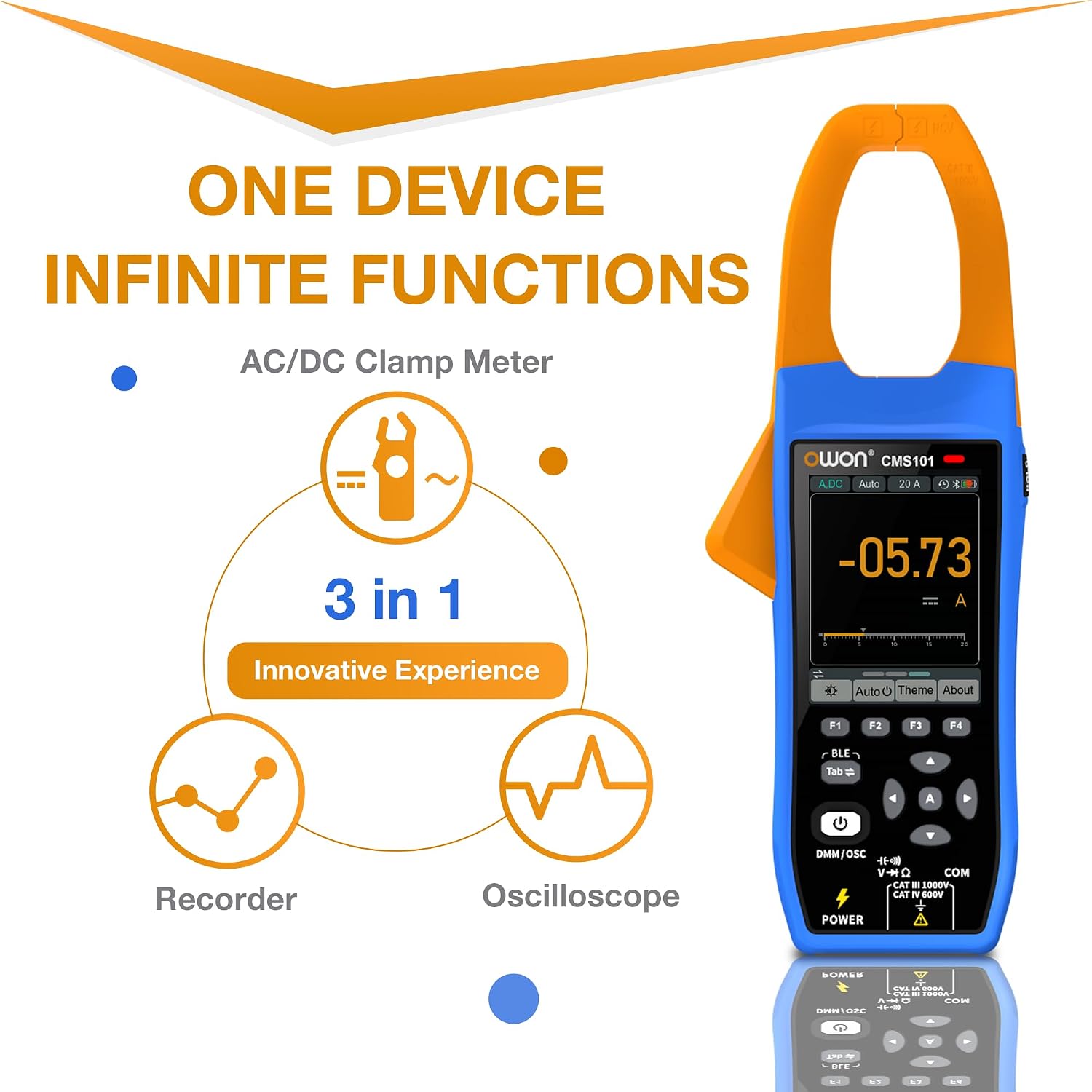

Рисунок 2: OWON CMS101 объединяет в себе клещевой измеритель, регистратор
и осциллограф в одном приборе.

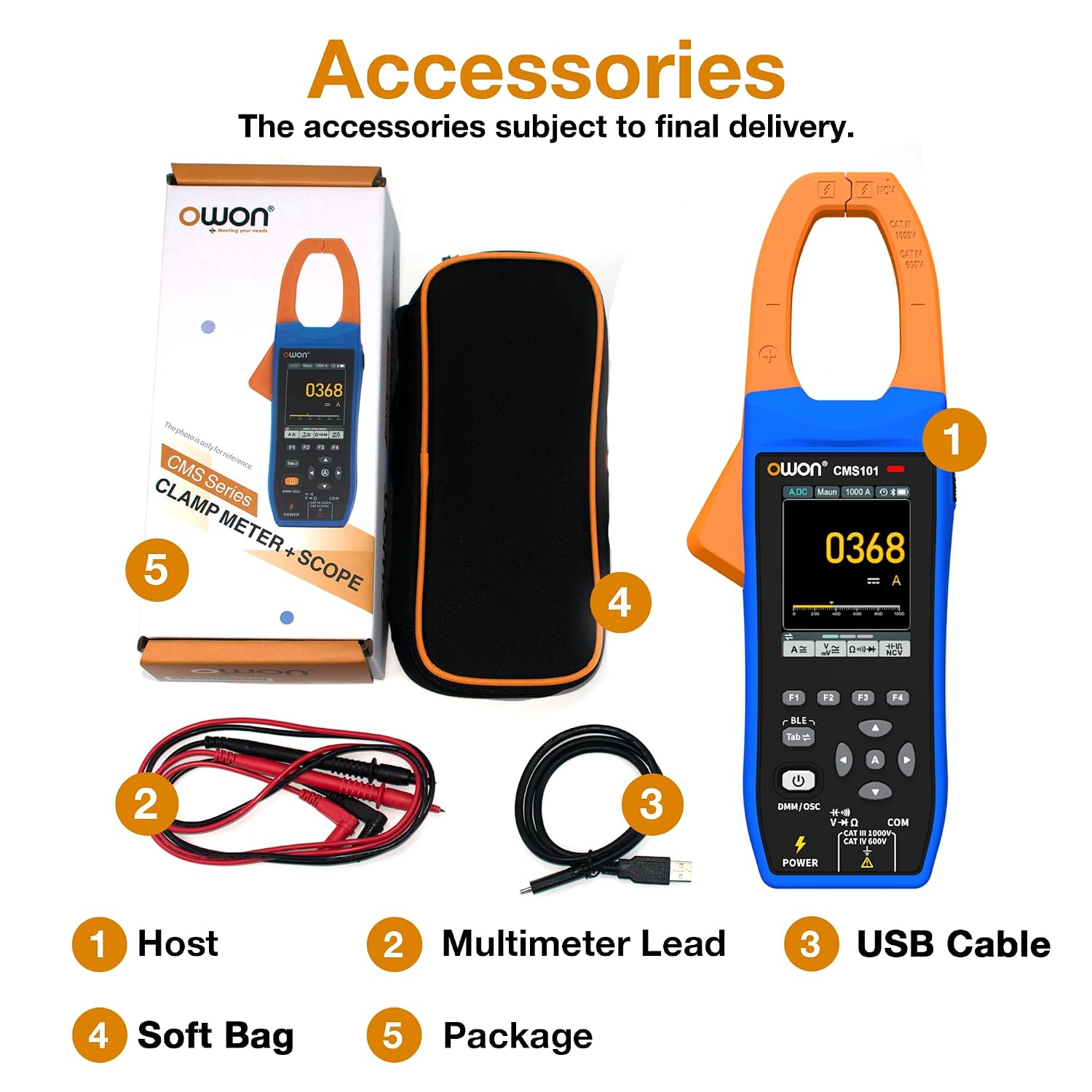

2. Настройки
2.1 Включение прибора
OWON CMS101 поставляется с предустановленным литий-ионным аккумулятором. Для включения устройства нажмите и удерживайте кнопку POWER, расположенную в левом нижнем углу панели управления. Загорится 2,8-дюймовый IPS LCD-дисплей.
2.2 Зарядка аккумулятора
Для зарядки устройства подключите прилагаемый USB-кабель к зарядному порту на боковой стороне измерителя и к подходящему источнику питания USB. Индикатор зарядки на дисплее покажет состояние зарядки..
Рисунок 3: CMS101 оснащен портом USB-C для удобной зарядки.
3. Инструкция по эксплуатации
3.1 Общие режимы работы и отображения
Прибор CMS101 оснащен 2,8-дюймовым IPS LCD-дисплеем, обеспечивающим широкие углы обзора и поддерживающим двухтемное отображение (светлый и темный режимы) для оптимальной видимости в различных условиях освещения. Используйте кнопку DMM/OSC для переключения между режимом цифрового мультиметра (DMM) и режимом осциллографа (OSC).

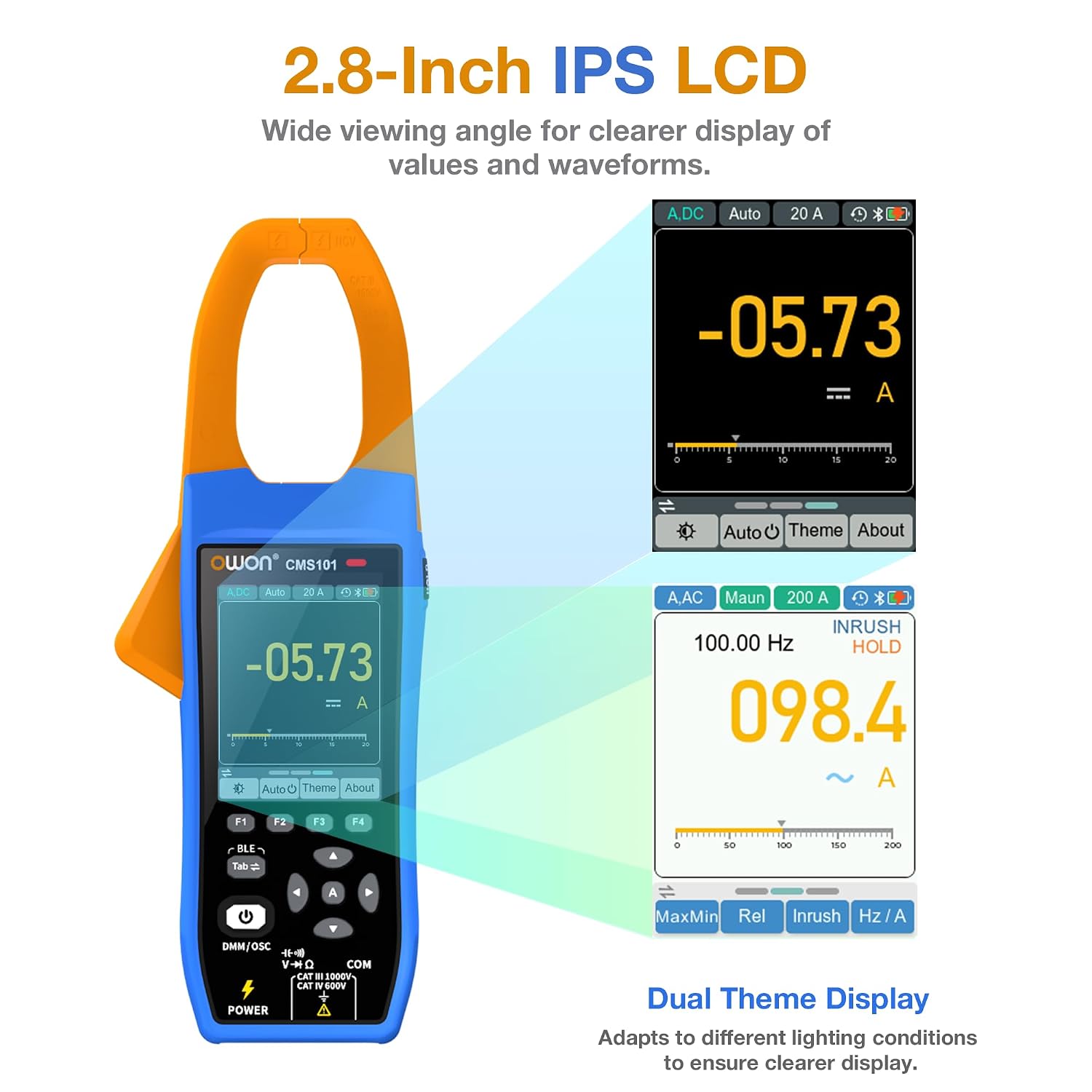

Рисунок 4: 2,8-дюймовый IPS LCD-дисплей обеспечивает четкое отображение значений и осциллограмм, с возможностью выбора двух режимов оформления.
3.2 Функции клещевого измерителя

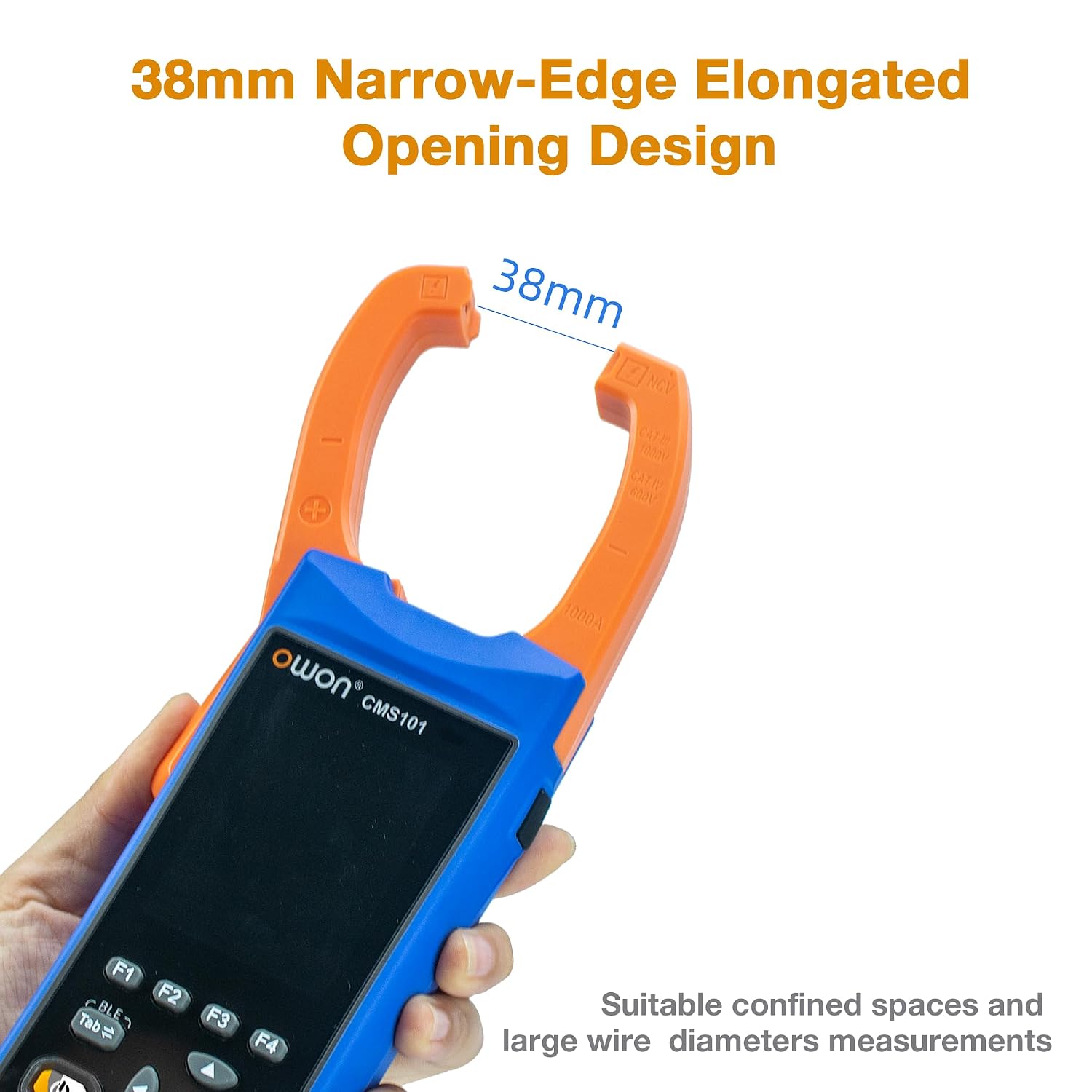

В режиме цифрового мультиметра (DMM) CMS101 функционирует как высокопроизводительный клещевой измеритель, способный измерять широкий диапазон электрических параметров без прямого контакта с проводником. Конструкция с узким удлиненным отверстием диаметром 38 мм позволяет проводить измерения в ограниченных пространствах и на проводах большого диаметра.
• Измерение напряжения: постоянное/переменное напряжение 1000 В.
• Измерение тока: переменный/постоянный ток 1000 А.
• Пусковой ток: измерение пускового тока 1000 А.
• Сопротивление: сопротивление до 100,00 МОм.
• Ёмкость: ёмкость до 20,00 мФ.
• Частота: частота до 20,000 МГц.
• Коэффициент заполнения: 0,1%-99,99%.
• Проверка диодов: проверка диодов при напряжении 3,0000 В.
• Проверка целостности цепи: проверка целостности цепи в диапазоне 0~200,0 Ом (вкл/выкл).
• Бесконтактное измерение напряжения (NCV): поддержка бесконтактного определения напряжения.

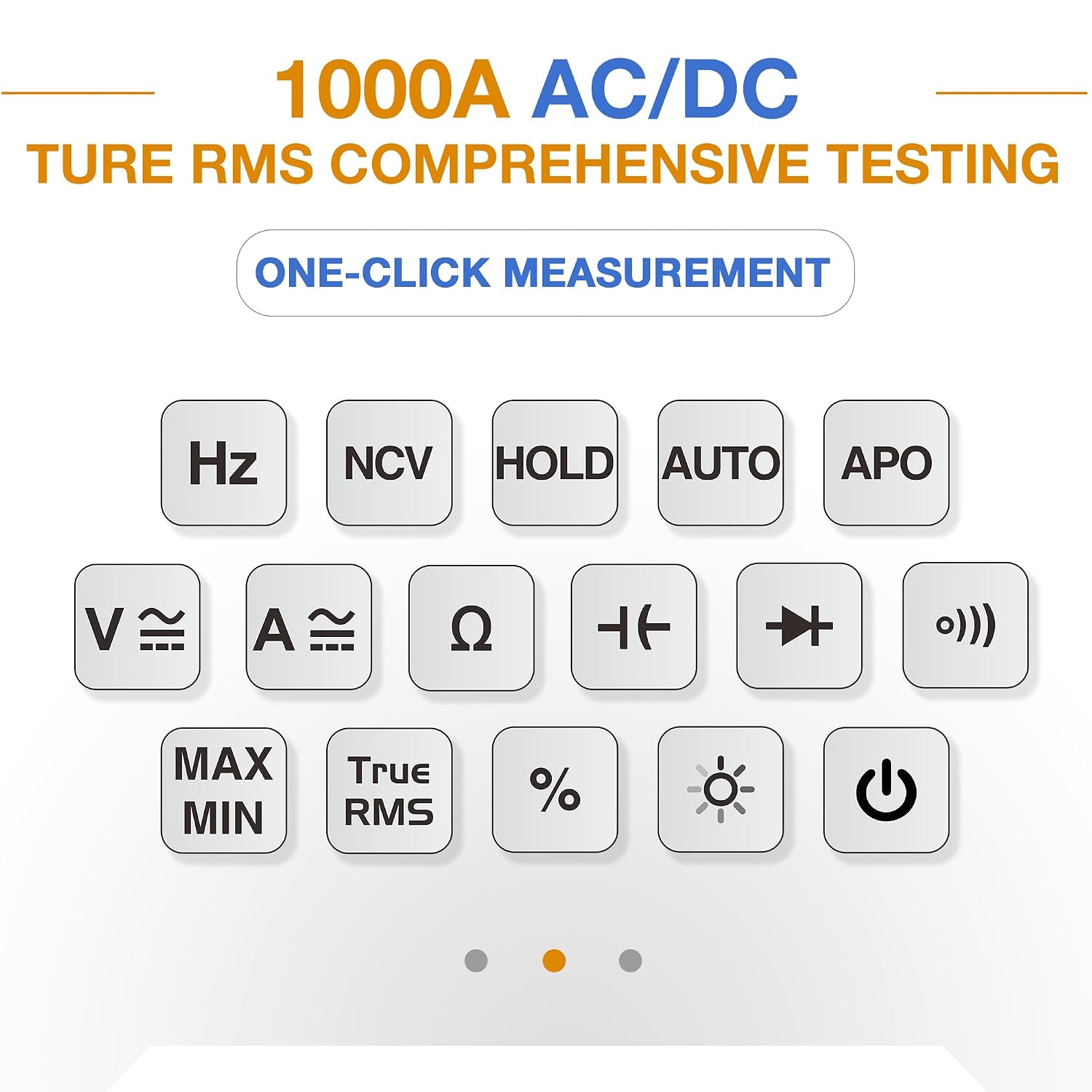

Рисунок 5: Прибор CMS101 предлагает широкий спектр измерительных функций, доступ к которым осуществляется с помощью специальных кнопок

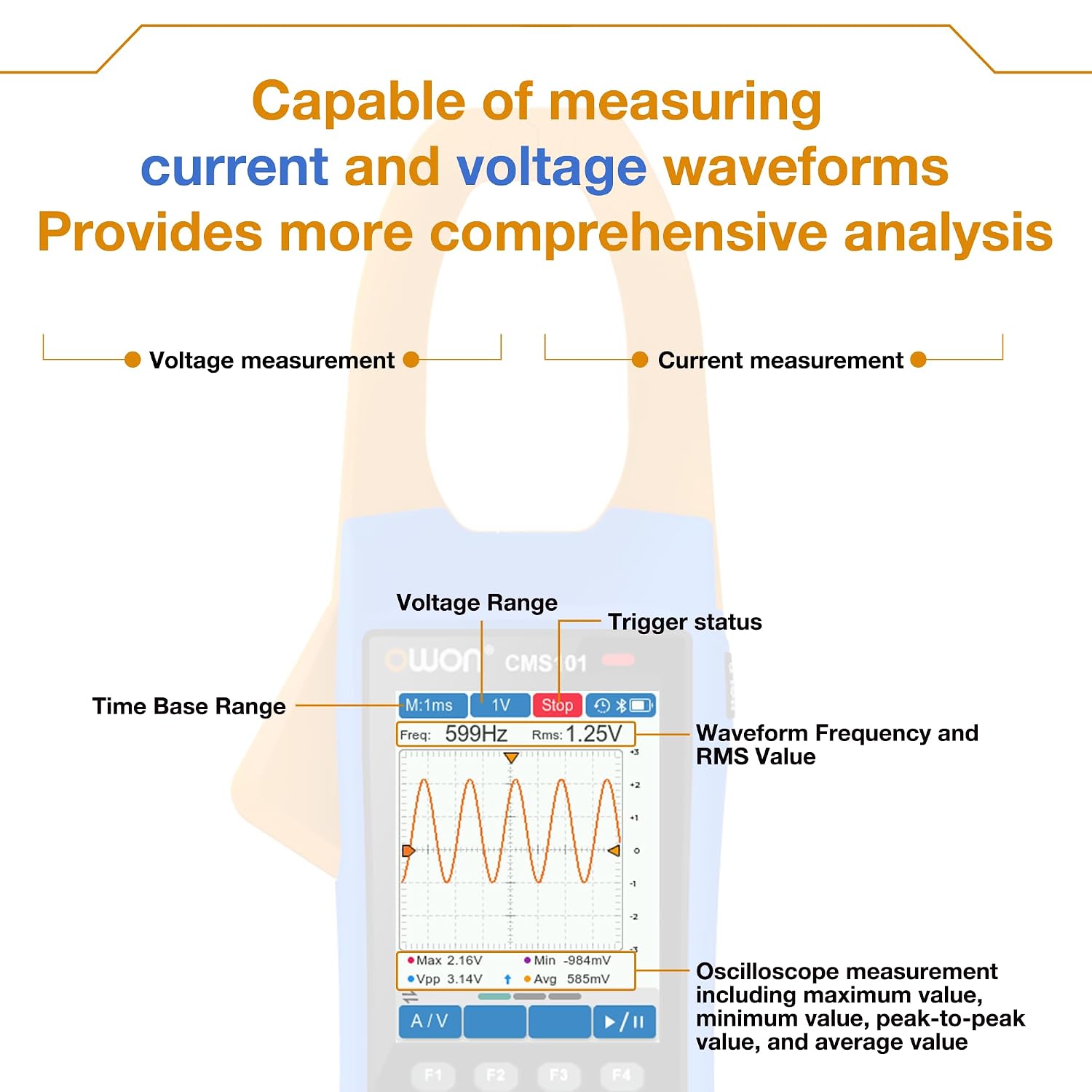

Рисунок 7: Изображение на осциллографе, показывающее
анализ формы сигнала с указанием основных параметров измерения.
Рисунок 8: Мобильное
приложение позволяет осуществлять удалённый мониторинг и регистрацию данных
измерений.
| Проблемы | Возможные причины | Решения |
| Функция бесконтактного измерения напряжения (NCV) работает нестабильно или не работает. | Внешние помехи, низкий заряд батареи или специфические условия работы цепи | Убедитесь,
что батарея достаточно заряжена.
Проведите тестирование в различных
условиях, чтобы исключить
внешние помехи. Для
критически важных измерений используйте
методы прямого контакта. |
| В режиме осциллографа отображаются неверные или нестабильные значения (например, показания напряжения). | Программный сбой, задержка процессора или неправильные настройки. | Попробуйте
перезагрузить прибор. Убедитесь
в правильности настроек
входа (например, диапазон напряжения, временная база). Проверьте наличие обновлений
прошивки на официальных
каналах поддержки |
| Прибор не включается. | Аккумулятор полностью разряжен или неисправен. | Подключите
устройство к зарядному устройству и дайте ему
зарядиться не менее 30 минут,
прежде чем пытаться снова включить
его. Если проблема сохраняется,
обратитесь в |
| Особенность | Спецификация |
| Размеры изделия | 2.24 x 7.17 x 1.26 дюймов; 1.8 фунтов |
| Модель изделия | CMS101 |
| Батареи | 1 Литий-ионный аккумулятор (в комплекте |
| Производитель | OWON |
| Источник питания | Питание от батареи |
| Цвет | Синий |
| Экран | 2.8-дюйма IPS LCD |
| AC/DC Напряжение | 0 ~ 1000V |
| AC/DC Ток | 0 ~ 1000A |
| Пусковой ток | 0 ~ 1000A | |
| Сопротивление | 0 ~ 100.00MΩ | |
| Ёмкость |
| |
| Частота | 0 ~ 20.000MHz | |
| Рабочий цикл | 0.1% ~ 99.9% | |
| Тестирование диодов | 3.0000V | |
| Электропроводимость | 0 ~ 200.0 Ω | |
| Аналоговая полоса пропускания осциллографа (напряжение) | 1MHz | |
| Аналоговая полоса пропускания осциллографа (ток) | 1KHz | |
| Частота дискретизации осциллографа | 5.0MSa/S |
| Подключение Bluetooth |
8. Гарантия и поддержка
Для получения информации о гарантии, технической поддержке или вопросах обслуживания, пожалуйста, обратитесь к гарантийному талону, прилагаемому к вашему изделию, или посетите официальный веб-сайт OWON. Вы также можете напрямую связаться со службой поддержки клиентов OWON для получения помощи в эксплуатации изделия или устранении неполадок.
