Необходимый прибор для лаборатории и научно-исследовательских работ: источник постоянного тока MATRIX MPS-1000 серии – точность 0,1 мВ/1 мкА

В лабораторной калибровке, исследованиях и разработках продукции, а также отладке электронных компонентов стабильный, высокоточный и многофункциональный источник постоянного тока является незаменимым краеугольным камнем. Серия MPS-1000 от MATRIX TECHNOLOGY отличается широким рабочим диапазоном 0-150 В/0-10 А, разрешением 0,1 мВ/1 мкА, интегрированными возможностями тестирования напряжения/батареи/сопротивления и специальной 3-летней гарантией для лабораторных/исследовательских применений. Примечательно, что линейный вариант мощностью 150 Вт (MPS-1012) органично сочетает в себе присущую линейным источникам питания стабильность с исключительной производительностью, становясь надёжным помощником как для исследователей, так и для инженеров.

Обзор продукта

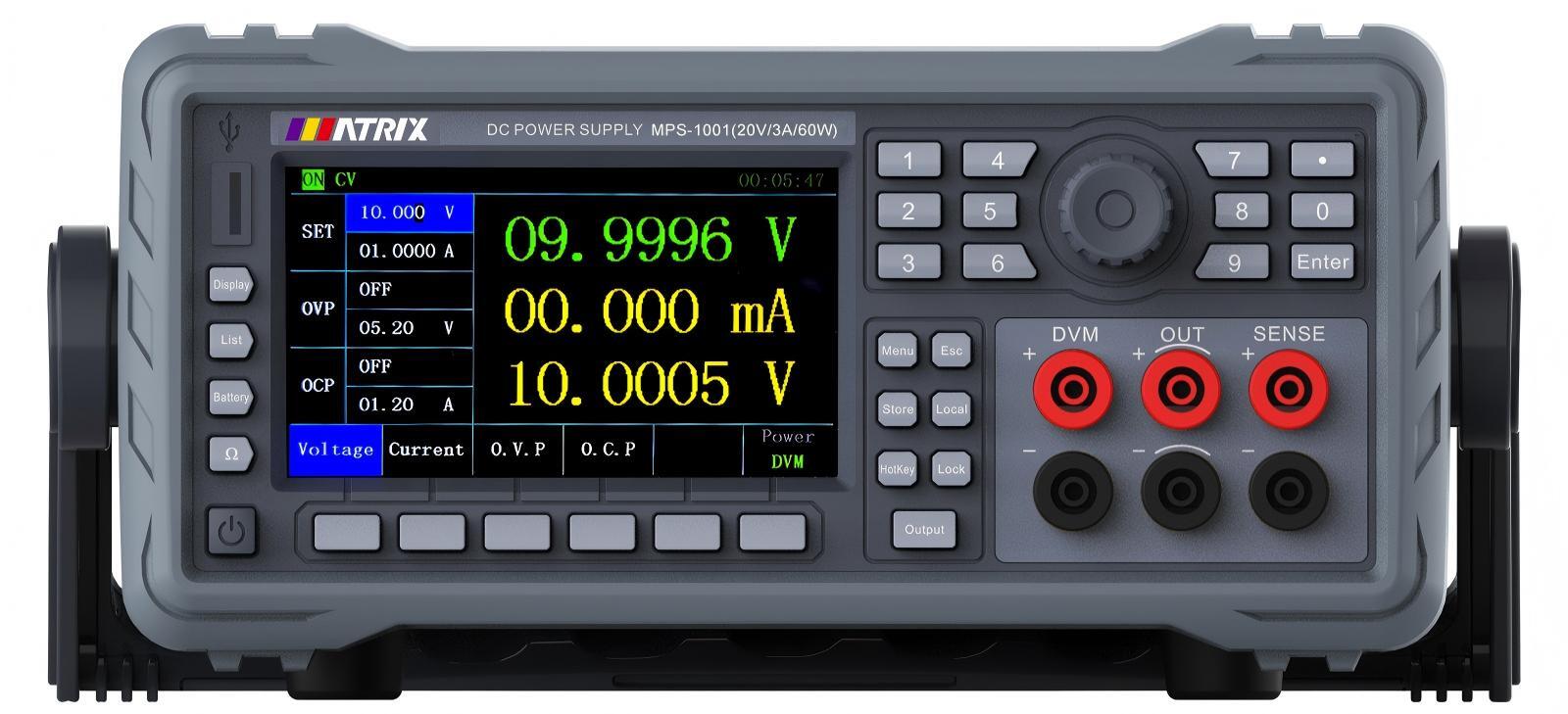

Серия MPS-1000 представляет собой одноканальный высокоточный программируемый линейный источник постоянного тока, включающий 12 моделей (MPS-1001–MPS-1012) с номинальной выходной мощностью от 36 Вт до 360 Вт. Диапазон напряжения составляет от 0–20 В до 0–150 В, а диапазон тока — от 0–1 А до 0–10 А, что обеспечивает совместимость с различными сценариями тестирования. Все устройства проходят строгую заводскую калибровку в соответствии со стандартами Центров электронной инспекции, отличаются низким уровнем пульсаций, низким уровнем шума и двуязычным (китайский/английский) интерфейсом управления для интуитивно понятного использования в различных лабораторных и научно-исследовательских условиях.

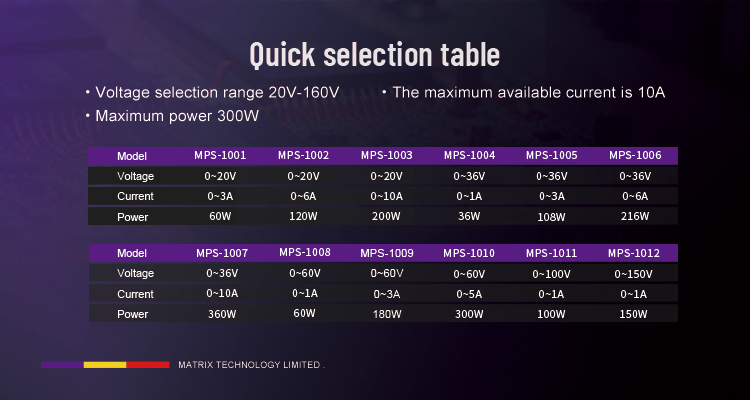

Таблица выбора моделей приборов

Основные характеристики (подробный анализ)

1. Сверхточная регулировка параметров.

• Обеспечивает разрешение 0,1 мВ/1 мкА, точность установки и считывания напряжения ≤0,1%+1 мВ и точность измерения тока ≤0,2%+1 мА, что гарантирует целостность тестовых данных.

• Отличается низким уровнем стабилизации напряжения под нагрузкой (0,05%+5 мВ для напряжения) и стабилизацией напряжения по сети (0,05%+5 мВ для напряжения), с пульсациями напряжения всего 3 мВ среднеквадратичного значения (для большинства моделей), что минимизирует внешние помехи.

• Время нарастания напряжения <20 мс, что позволяет настраивать наклоны кривой нарастания напряжения и тока для адаптации к динамическим требованиям при специализированных испытаниях.

2. Три интегрированные основные функции

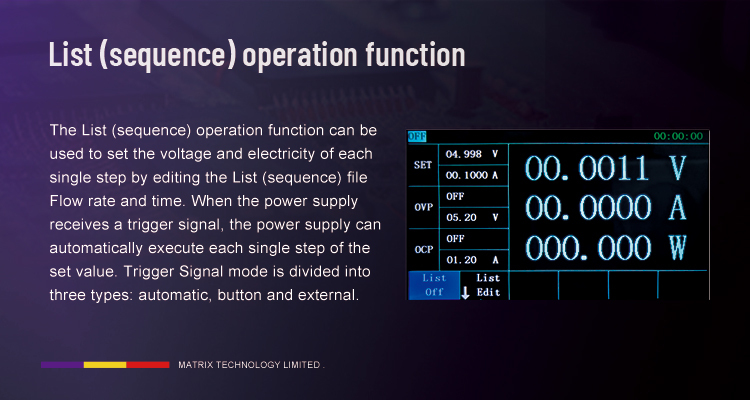

• Вывод последовательности списка: позволяет редактировать от 0 до 99 шагов с настраиваемыми параметрами напряжения, тока и длительности. Поддерживает три режима запуска (автоматический, по клавише, внешний) и до 99999 циклов (0 для бесконечного цикла), что подходит для сценариев периодического тестирования.

• Функция тестирования батареи: имитирует зарядное устройство с регулируемым стандартным напряжением, стандартным током, напряжением подзарядки, током подзарядки и током завершения. Максимальное время зарядки можно установить до 99:59:59, при этом зарядка автоматически прекращается для защиты батарей во время тестирования производительности.

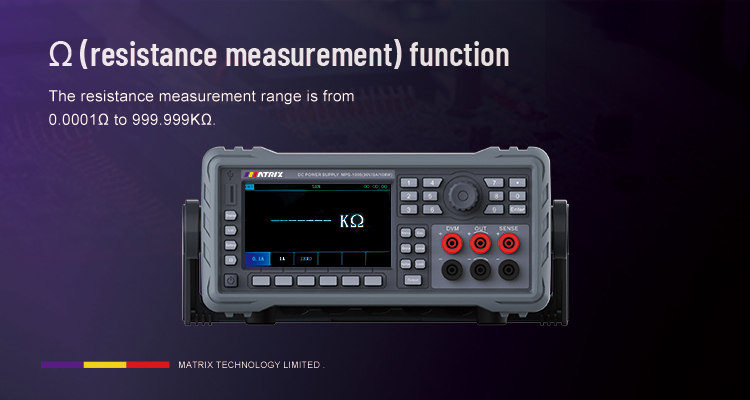

• Измерение сопротивления: охватывает диапазон от 0,0001 Ом до 999,999 кОм с возможностью двухдиапазонного измерения 0,1 А/1 А (1 А рекомендуется для применений с низким сопротивлением). Оснащен функцией сброса нуля для повышения точности измерения.

3. Гибкое управление и интеллектуальный дизайн

• Два способа настройки параметров: цифровая клавиатура + многофункциональный регулятор. 4,3-дюймовый TFT-экран высокой яркости обеспечивает визуализацию в реальном времени сигналов напряжения, тока, мощности и состояния устройства.

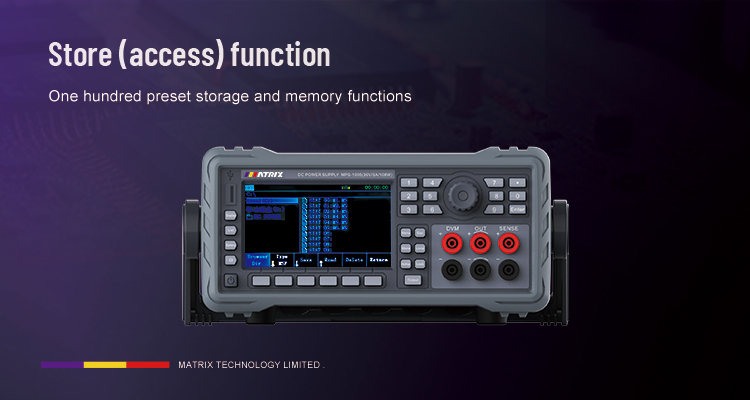

• Встроенная память на 100 групп предустановленных параметров (локальный диск + внешний USB-накопитель), поддерживающая форматы файлов MSF/MBF/MTF/CSV для быстрого доступа к часто используемым параметрам.

• Предлагает локальный/удаленный режимы работы. Стандартный интерфейс RS-232, с опциональными портами USB, RS-485 и LAN, совместимый с протоколами SCPI и MODBUS, позволяет создавать интеллектуальные тестовые платформы.

• Интеллектуальный вентилятор с регулировкой температуры регулирует скорость вращения в зависимости от температуры устройства, обеспечивая баланс между эффективным отводом тепла и низким уровнем шума для комфортной работы в лаборатории.

4. Комплексная защита и расширенная гарантия

• Включает механизмы защиты от перенапряжения (OVP), перегрузки по току (OCP) и перегрева (OTP). Автоматически отключает выходной сигнал и включает звуковой сигнал при превышении пороговых значений, обеспечивая защиту как источника питания, так и тестируемого устройства (DUT).

• Клеммы компенсации напряжения компенсируют падение напряжения в тестовой линии, обеспечивая точную подачу напряжения на DUT. Соответствующая конструкция заземления отвечает стандартам безопасности, снижая эксплуатационные риски.

• Предоставляется 3-летняя гарантия для лабораторного/НИОКР применения. В течение гарантийного периода предоставляется бесплатное техническое обслуживание при повреждениях, не вызванных действиями человека, с оперативной помощью от официальной службы послепродажной поддержки.

5. Широкий диапазон адаптивности

• Диапазон напряжения составляет 0-150 В, а диапазон тока — 0-10 А, с линейной мощностью 150 Вт (MPS-1012) и другими вариантами мощности для удовлетворения требований к тестированию при низких и высоких напряжениях.

• Интегрирует цифровой вольтметр (максимальное измерение постоянного тока 80 В) и возможности измерения сопротивления, что исключает необходимость в дополнительном измерительном оборудовании и оптимизирует рабочие процессы.

Функция DVM (Измеритель напряжения)

Функция DVM способна измерять сигнал напряжения постоянного тока ниже 80В. Сигнал постоянного тока подаётся на вход через DVM интерфейс, расположенным на фронтальной панели клеммных терминалов. При проведении измерений необходимо убедиться, что положительные и отрицательные полюсы состыкованы правильно, в противном случае Прибору будут нанесены повреждения. Имеется возможность выставить головку дисплея между измерителем напряжения и измерителем мощности посредством задействования соответствующей функциональной клавиши в нижней части экрана.

Сценарии применения и краткое описание

Источники питания постоянного тока серии MPS-1000 разработаны для лабораторной калибровки, тестирования электронных компонентов, исследований и разработок батарей и отладки плат управления промышленного оборудования. Высокая точность, многофункциональная интеграция, стабильная работа и 3-летняя гарантия делают их предпочтительным решением для академических лабораторий и корпоративных научно-исследовательских подразделений, повышая эффективность тестирования и надежность данных.

Независимо от того, тестируются ли мелкие компоненты или отлаживаются устройства средней и высокой мощности, серия MPS-1000 обеспечивает стабильную и надежную работу, а также беспроблемную послепродажную поддержку, что делает ее незаменимым инструментом для строгих научно-исследовательских и лабораторных работ.
