НОВЫЕ ЛАБОРАТОРНЫЕ БЛОКИ ПИТАНИЯ ОТ GW Instek

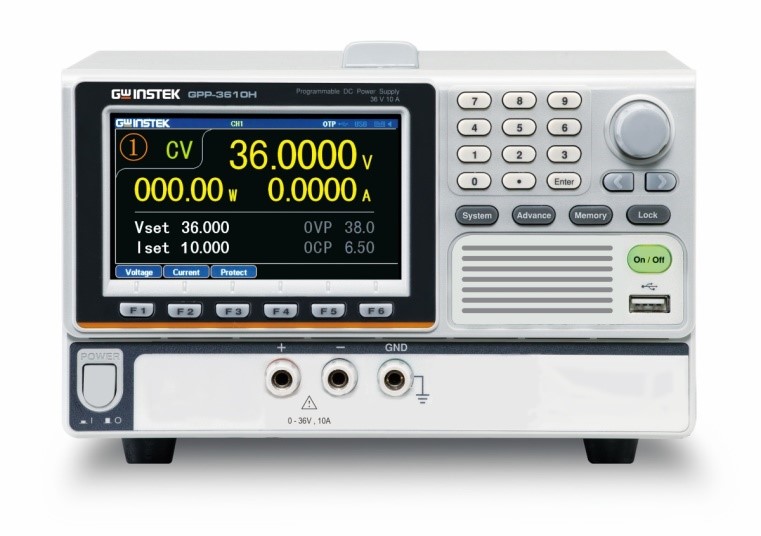

GW Instek представляет новый одноканальный программируемый блок питания постоянного тока GPP-3610H/7250

Особенности:

Разработано с функцией загрузки (режим CC, CV, CR)

Низкий уровень шума, низкая пульсация выходной мощности

Функция вывода последовательности + 8 встроенных сигналов

Функция вывода задержки + 3 встроенных режима синхронизации сигнала

Функция мониторинга выходных данных

Функция записи выходного сигнала

Серия программируемых блоков питания постоянного тока GPP включает в себя две новые модели 360 Вт, а именно 36 В/10 А GPP-3610H и 72 В/5 А GPP-7250. GPP-3610H обеспечивает высокое разрешение программирования (1 мВ/0,2 мА) и разрешение обратного считывания (0,1 мВ/0,2 мА); GPP-7250 обеспечивает высокое разрешение программирования (2 мВ/0,2 мА) и разрешение обратного считывания (0,1 мВ/0,1 мА), а также лучшие характеристики низких пульсаций шума ≤1 мВ среднеквадратичного значения (5 Гц ~ 1 МГц) / ≤2 мВ среднеквадратичного значения и возможность восстановления переходных процессов на выходе ≤100 мкс.

 GPP-3610H и GPP-7250 обеспечивают разнообразные режимы отображения, включая значения настроек канала, измерения и отображения формы сигнала. Используя функцию мониторинга исходного сигнала серии GPP, пользователи могут настроить условия мониторинга в соответствии со своими потребностями, создать сигнал тревоги или остановить выход во время процесса измерения, остановить измерения и защитить тестовое оборудование клиента. Серия GPP обеспечивает функцию записи выходного сигнала, напряжение/ток исходного процесса можно записать во внутреннюю память, а результаты можно сохранить как файл (*.REC) или (*.CSV) и перенести на USB. Сохраненный *.CSV можно позже экспортировать в Excel для анализа.

Функция мониторинга выхода

GPP-3610H и GPP-7250 разработаны с функцией нагрузки до 100 Вт. GPP-3610H обеспечивает выходную мощность 36 В/10 А и имеет встроенные функции погрузки постоянного напряжения (CV) максимум 36,5 В, погрузка постоянного тока (CC) максимум 10,2 А и погрузка постоянного сопротивления (CR) максимум 1 кОм. GPP -7250 обеспечивает выходную мощность 72 В/5 А и имеет встроенные функции нагрузки постоянного напряжения (CV) максимум 72,5 В, нагрузку постоянного тока (CC) максимум 5,2 А и нагрузку постоянного сопротивления (CR) максимум 1 кОм.

 Выход GPP-3610H и GPP-7250 обеспечивает функцию вывода последовательности, которая не только позволяет пользователям редактировать форму выходной мощности, но также позволяет пользователям устанавливать последовательность формы нагрузочного сигнала постоянного напряжения (CV) или постоянного тока (CC). . Например, последовательное тестирование выходной мощности или моделирование динамической нагрузки. Для упрощения настроек редактирования формы сигнала серия GPP имеет 8 встроенных форм сигнала в форму сигнала шаблона из функции вывода последовательности, включая синусоиду, импульс, нарастание, лестницу вверх, лестницу Dn, лестницу вверх Dn, Exp Rise, Exp Fall сигналов, предоставляя пользователям возможность непосредственно подать заявку на выход.

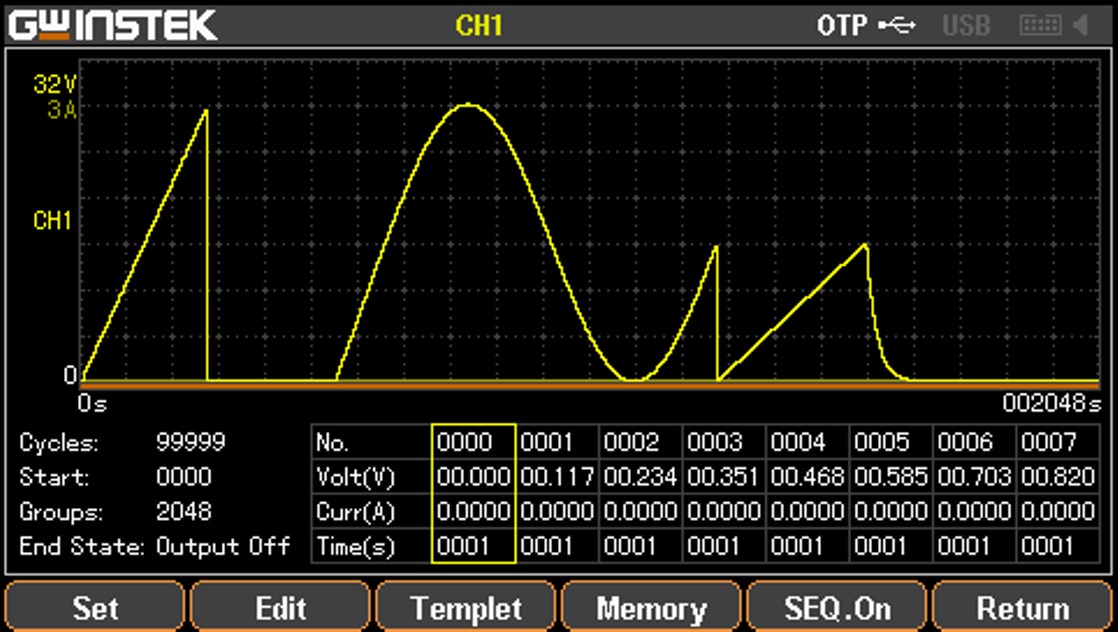

Функция вывода последовательности

Полные функции защиты включают OVP, OCP, OPP и OTP. Механизм защиты OVP, OCP и OTP реализован аппаратными схемами. По сравнению с конкурентами, использующими программное обеспечение для реализации защиты, оно имеет преимущество в быстром отклике. Функции OVP и OCP позволяют пользователям устанавливать точку действия защиты на основе условий DUT. OPP защищает только работу функции загрузки. Функция задержки может установить время, в течение которого выходная мощность включена или выключена.

Функция задержки вывода данных

Кроме того, функция Trigger In/Trigger Out может синхронизировать внешние устройства. Интеллектуальный вентилятор с регулировкой температуры может регулировать скорость в соответствии с температурой силового транзистора, чтобы уменьшить ненужный шум. Настройки исходного значения и функции Sequence/Delay/Recorder соответственно обеспечивают 10 комплектов внутренней памяти, которую можно экспортировать/хранить с помощью USB. В дополнение к стандартным дистанционным интерфейсам LAN, RS-232 и USB, GPP-3610H и GPP-7250 также имеют дополнительный интерфейс GPIB для удовлетворения различных потребностей пользователей.

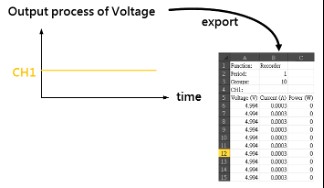

Принципиальная схема функции записи выходного сигнала
