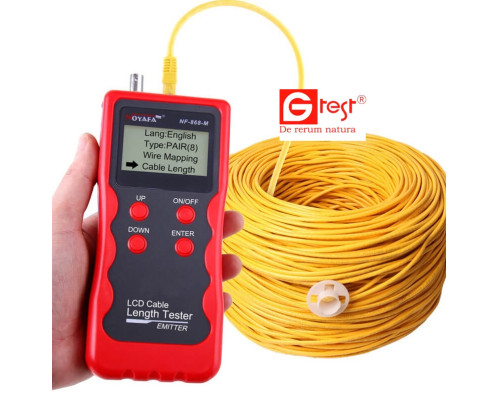

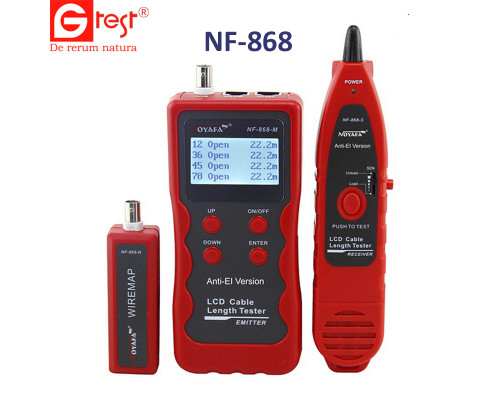

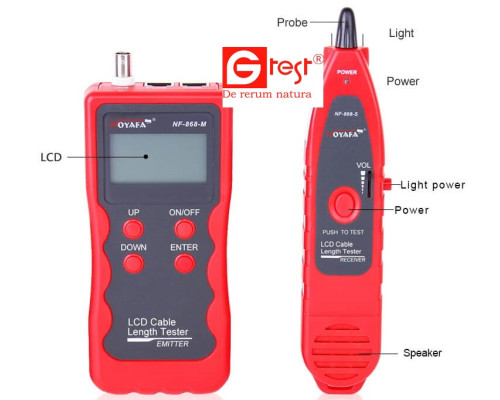

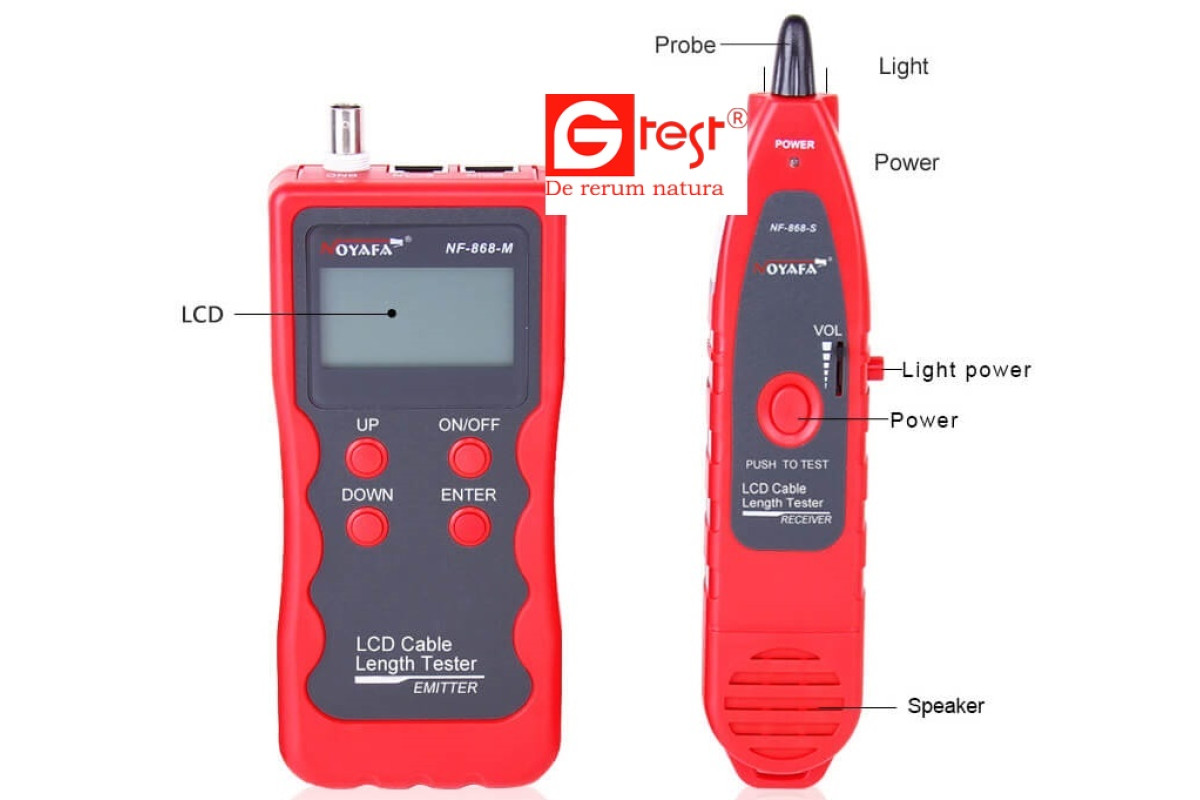

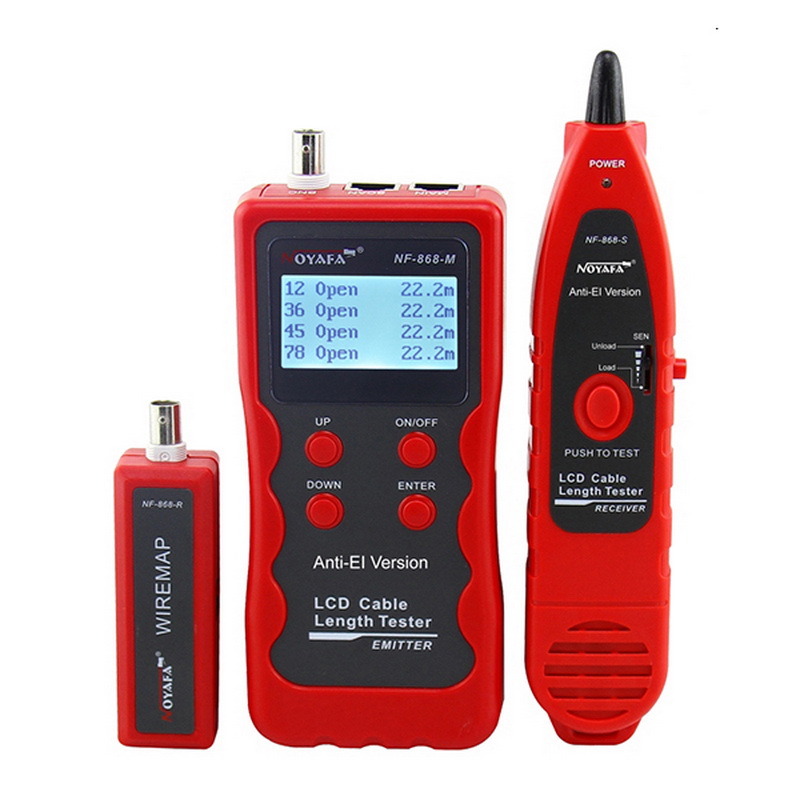

NF-868 кабельный тестер, измеритель длины кабеля
Кабельный тестер NF-868, производства компании Noyafa предназначен для обнаружение любых типов проводников с помощью передатчика и приемника, для тестирования длины кабеля, обнаружения перекрёстных помех, обрывов и других дефектов кабеля.
ОСОБЕННОСТИ :
• Память данных калибровки: 7 коэффициентов
• Функция уменьшения помех (Anti-jamming)
• Проверка влияния помех от соседних фаз для решения проблем низкой скорости передачи данных

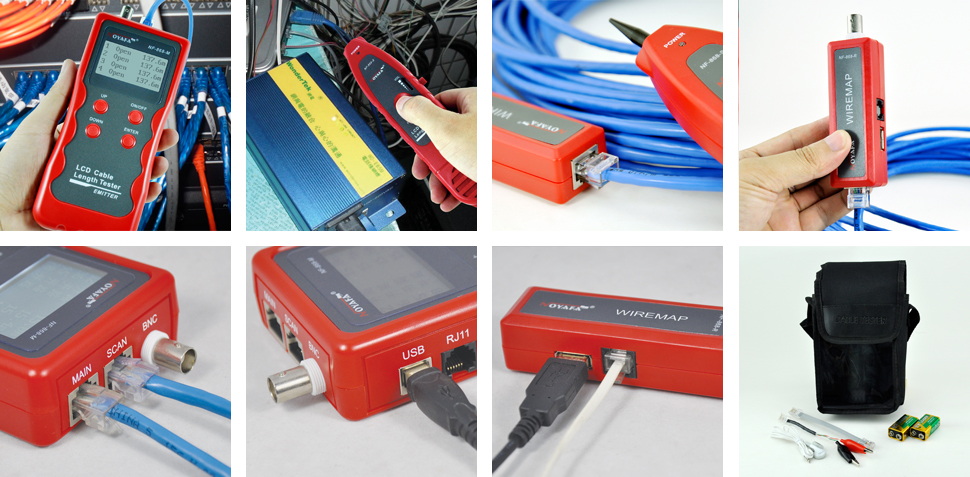

• Исследование соединений и кабелей:
BNC - коаксиальный кабель
RJ45 (8P8C) - витая пара STP/UTP CAT-5E, CAT-6E
RJ11 - телефонный кабель
USB-кабель
• Проверка на наличие обрыва или короткого замыкания цепи:
витая пара, телефонный кабель, коаксиальный кабель, USB-кабель

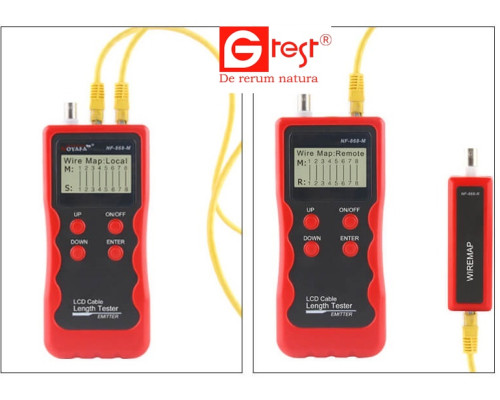

• Детальное исследование витой пары:
замкнутые, перевернутые, пересеченные и расщепленные пары, перекрестные помехи, обратное подключение
• Обнаружение ошибок прокладки или соединения
• Выбор времени автоотключения питания: 15/ 30/ 60/ 120 минут отсутствия активности
• Подсветка дисплея
• Фонарь для подсветки рабочей зоны
• Автоматическая компенсация результатов изменений от емкости батареи и температуры окружающей среды
Инструкция по эксплуатации кабельного тестера NF-868 (*ru.pdf)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
|
NF-868 Спецификации передатчика |
|
|
Индикатор |
ЖКИ 128x64 (53x25 mm), с подсветкой |
|
Тональная частота |
225 Hz |
|
Max. Расстояние передачи сигнала |
2 km |
|
Max. расстояние кабельной разводки |
1000m |
|
Max. Рабочий ток |
Менее 70mA |
|
Тональный режим |
2 настраиваемых тона |
|
Совместимые коннекторы |
RJ11，RJ45,Coacial, USB,BNC |
|
Max. Напряжение сигнала |
15Vp-p |
|
Установка функций |
3 клавиши позиционирования & 1 переключатель питания |
|
Функциональные знаки на дисплее ЖКИ |
LCD display ( кабельная схема, тип тона, короткое замыкание , отсутствие адаптера, низкий заряд батарей ) |
|
Индикация кабельной схемы |
LCD (#1-#8) |
|
Индикация экранирования |
LCD ( #9) |
|
Защита по напряжению |
AC 60V/DC 42V |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22 DC9V x 1pcs） |
|
Размеры прибора( LxWxD) |
185x80x32mm |
|
NF-868 Спецификации приёмника |
|
|
Частота |
225kHz |
|
Максимальный рабочий ток |
Менее 70mA |
|
Наушники |
1 |
|
Освещение ЖКИ |
2 |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22 DC9V) x1pc |
|
Размеры (LxWxD) |
218x46x29 mm |
|
NF-868 Спецификации дистанционного устройства |
|
|
Совместимые коннекторы |
RJ11，RJ45,Coacial, USB,BNC |
|
Размеры (LxWxD) |
107x30x24mm |

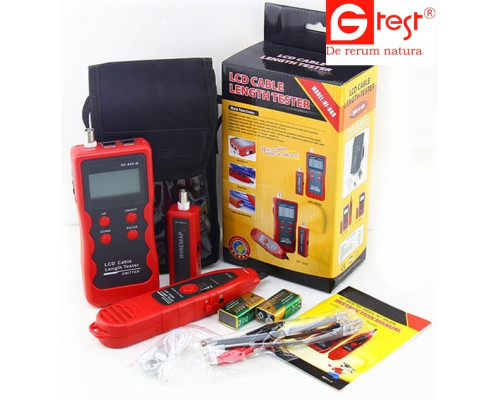

Комплект поставки:
головное устройство NF-868 - 1 шт.
беспроводной приемник NF-868R - 1 шт.
терминальный датчик NF-868S - 1 шт.
батарея питания 9 В тип 6F22 - 2 шт.
кабель-переходник RJ45 – RJ45 - 1 шт.
кабель-переходник RJ11 – RJ11 - 1 шт.
кабель-переходник RJ11 – крокодилы - 1 шт.
наушники - 1 шт.
сумка-чехол на ремне - 1 шт.
инструкция по эксплуатации - 1 шт.
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
