NF-8601A тестер длины кабеля, тест ethernet

NF-8601A  является  многофункциональным кабельным тестером предназначенным для измерения перекрёстных помех, определения длины кабеля, выполнения PING и POE - тестов. Результаты отображаются на большом цветном дисплее 3.7 дюйма (94 мм). От модели NF-8601 отличается отсутствием в комплекте приемника.

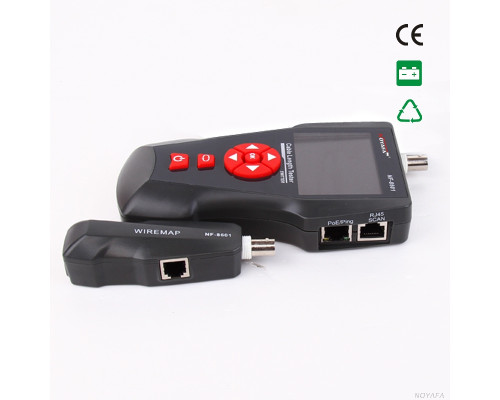

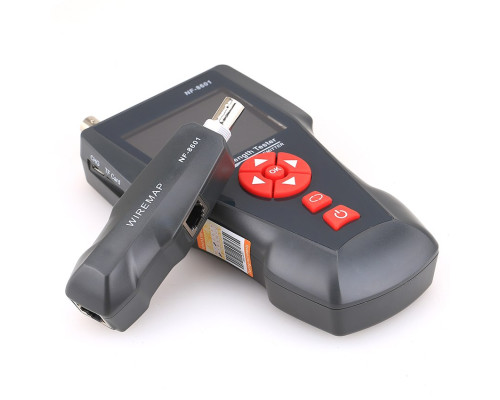

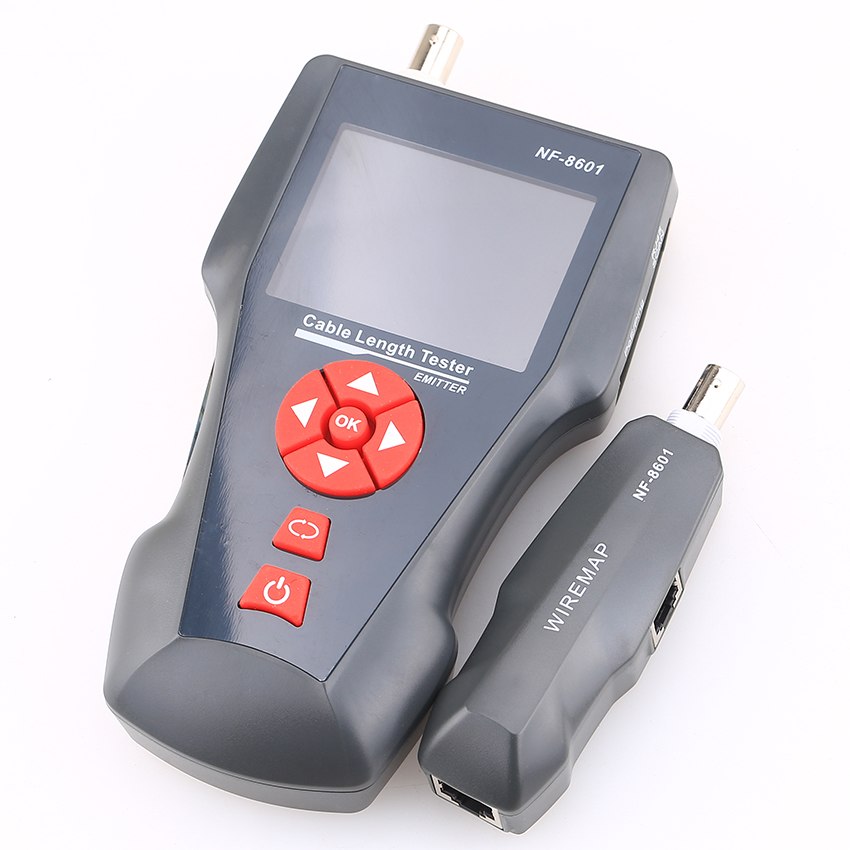

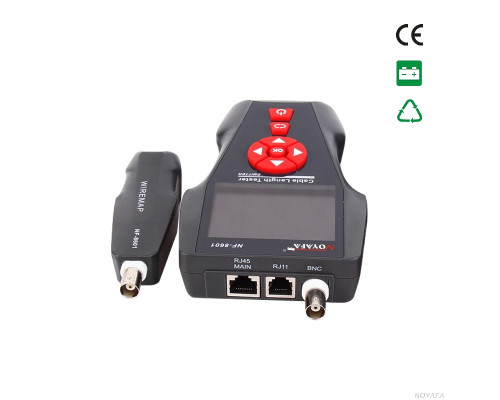

Комплект оборудования включает два компонента: основной тестер (NF-8601-M) и дистанционный датчик (NF-8601-R).

В модели NF-8601W в комплект входят восемь дистанционных датчиков для удобства работы и сокращения времени наладки сети. Предназначен для  применения в таких областях, как телефонные системы, компьютерные сети и в других сетях медными/металлическими проводниками.

Руководство пользователя NF8601 (рус.pdf)

ОСОБЕННОСТИ :
• Проверка PING , точек ввода и перекрёстных помех сетевых кабелей.
• Области применения: от отдельно взятых кабелей до связок кабелей RJ11 / RJ45 / BNC.
• Функции идентификации требуемого кабеля в архитектуре Ethernet коммутаторы / маршрутизатор.
• Локализация места короткого замыкания 2-х жильных кабелях.
• Тестирование длин кабелей RJ11, RJ45, BNC в открытых цепях.
• Составление топограмм кабельных разводок, схем открытых, короткозамкнутых, реверсивных в отношении кабелей RJ11 / RJ45 / BNC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

• Дисплей: жидкокристалический, диагональ 3.7 дюйма (94 мм). разрешение 320x240 мм, с подсветкой

• Типы тестируемых кабелей: STP/UTP 5E,6E сетевые , телефонные, коаксиальные

•  Максимальное расстояние построения карты: 2000 метров

•  Максимальное расстояние для поиска в сетях RJ11, RJ45, BNC: 1000 метров

•  Максимальное расстояние определения длины кабеля RJ11, RJ45, BNC: 2000 метров

•  Минимальное расстояние для калибровки: 10 метров

•  Погрешность в определении длины (после калибровки) RJ11: 3%

•  Погрешность в определении длины (после калибровки) RJ45, BNC: 5%

•  Питание: 3,7В 1800мАч

•  Габариты тестера (LxWxD) 183x58x35 mm

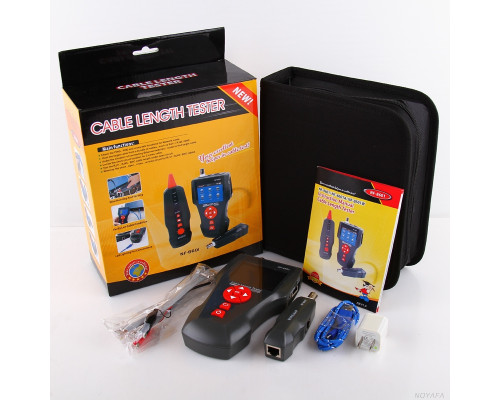

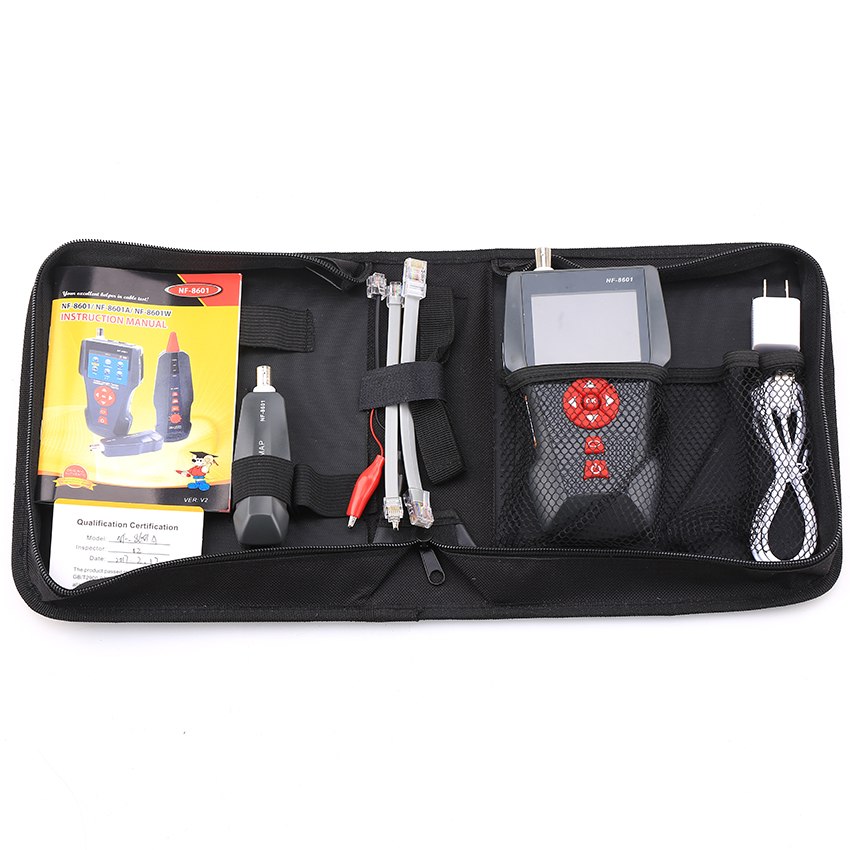

КОМПЛЕКТ ПОСТАВКИ:
• основной тестер (NF-8601-M)  - 1 шт.
• терминальный датчик (NF-8601-R)   - 1 шт.
• литиевый аккумулятор  - 1 шт.
• кабель-переходник RJ45 – RJ45   - 1 шт.
• кабель-переходник RJ11 – RJ11   - 1 шт.
• кабель-переходник RJ11 – крокодилы    - 1 шт.
• кабель USB   - 1 шт.
• зарядное устройство   - 1 шт.
• сумка-чехол   - 1 шт.
• инструкция по эксплуатации  - 1 шт.

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
