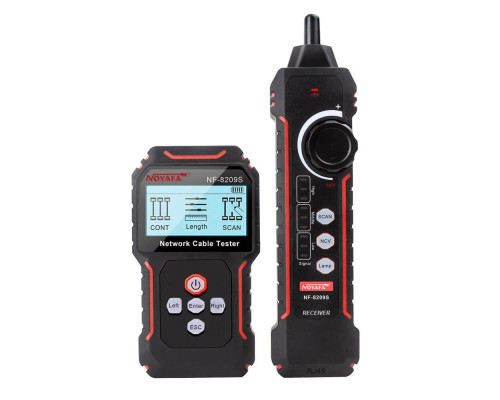

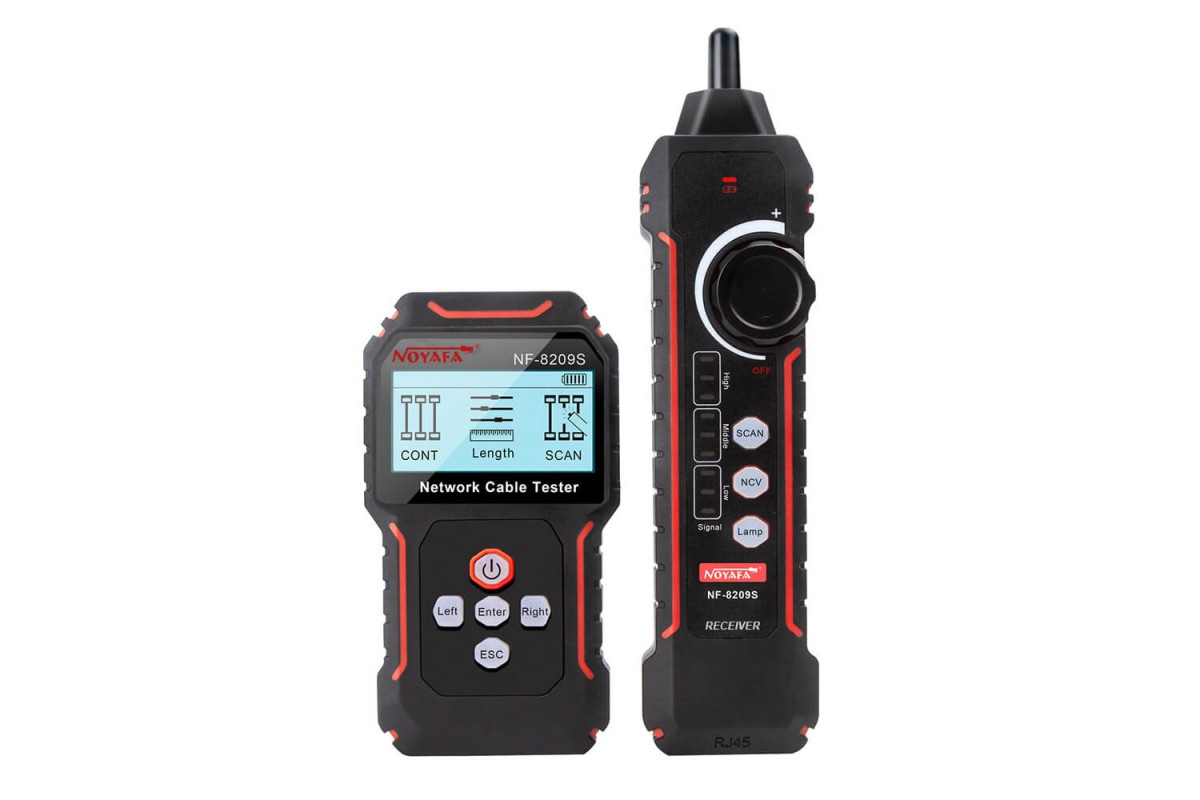

Тестер и трассировщик сетевых кабелей NOYAFA NF-8209S

Особенности и преимущества

• Быстрое определение местоположения целевого кабеля. Два режима сканирования, аналоговый и цифровой, можно переключать в любое время с помощью датчика помех, регулируемой чувствительности, генератора тона и светодиодной подсветки, чтобы приемник мог быстро и точно определить местоположение целевого кабеля в самых разных сложных условиях.

• Тест целостности Ethernet. Анализируйте неисправности линий CAT5 CAT6 (STP и UTP), такие как нормальная работа, обрыв цепи, короткое замыкание и перекрестное замыкание, и мгновенно смотрите результаты.

• Точное измерение длины кабеля. Измерьте сетевой кабель в диапазоне от 2,5 до 500 м.

• Тестирование мигания порта. Определите сетевой порт по мигающему индикатору порта на концентраторе или коммутаторе. Доступно для концентратора/коммутатора 10M/100M/1000M.

• Тестирование PoE. Определите, какие контакты обеспечивают питание, и определите, какое напряжение, и определите тип PSE (стандарт AT/AF).

• Безопасная работа — тестер бесконтактного напряжения (NCV) определяет переменное напряжение (70–1000 В), не нарушая работу электрической системы, обеспечивая максимальную безопасность и удобство.

• Аккумуляторная батарея — сетевой тестер можно заряжать с помощью кабеля USB-C, а литиевая батарея обеспечивает длительное питание.

• Другие функции — контроль качества обжимного кристалла.

• Сертификация — проходит испытания на соответствие RoHS, FCC и CE, а Noyafa сертифицирована по стандарту ISO 9001.

• 100% доступная цена — производится в Китае и намного дешевле, чем продукция конкурентов с аналогичным качеством. Например, Fluke.

КЛЮЧЕВЫЕ СПЕЦИФИКАЦИИ

Схема разводки:

• Типы кабелей: CAT5/CAT6

• Последовательность кабелей и тестирование неисправностей: Нормальная, обрыв цепи, короткое замыкание, перекрестное и т. д.

• STP/UTP: Оба совместимы

• Максимальная дальность: 600 м / 1968 футов

Тест QC:

• Тип теста: 8P

• Скорость отклика: Не более 1 секунды

• Минимальное распознавание: 10 см / 3 дюйма

Длина:

• Тестовая линия: CAT5 и 6

• Тестовый диапазон: 2,5 - 200 м / 8 - 656 футов

• Точность: ≤20 м ± 4,6 м; 20-100 м ± 2,4 м; >100 м ± 3,2 м

Сканирование:

• Тип кабеля: CAT5 и 6

• Максимальное напряжение сигнала: 5 В ± 1,0 В-P

• Частота: 455 кГц

• Двойной режим: аналоговый/цифровой режим

• Максимальная дальность: 600 м / 1968 футов

PoE:

• Диапазон тестового напряжения: DC 5-60 В

• Режим перемычки ядра источника питания: Конечная перемычка, средняя перемычка, 8-ядерный источник питания, неизвестно.

• Тип PSE: Нестандартный, IEE802.3at/af

Порт мигает

• Распознавание полного дуплекса/полудуплекса

• Автосогласование/без автосогласования

• Тип коммутатора: 10 м/100 м/1000 м

Передатчик:

• ЖК-дисплей: 180*64 с подсветкой

• Язык: китайский/английский

• Порты: RJ45 * RJ11

• Источник питания: литий-полимерный аккумулятор 3,7 В 1400 мАч

• Индикация низкого заряда аккумулятора: да

• Автоматическое выключение: 15/30/60 мин или выключение

• Защита по напряжению: DC60 В

• Максимальный рабочий ток: ≤200 мА

• Размер: 125*70*32 мм

Приемник:

• Регулируемая сила сканирования: Да

• NCV: AC70V - 1000V 50/60Hz

• Защита напряжения: DC 60V

• Максимальный рабочий ток: ≤200mA

• Порты: RJ45

• Голосовые подсказки: Да

• Разъем для наушников: Да

• Светодиод: Индикация питания и светодиодная подсветка

• Источник питания: 3.7V 1400mAh полимерно-литиевый аккумулятор

• Размер: 198*50*30mm
