NF-8209 кабельный тестер, PoE тестер

NF-8209 - кабельный тестер - тестер PoE, производства компании NOYAFA.

NF-8209 - это новое поколение тестеров имеющих цифровую и аналоговую трассировку кабельных линий. Он имеет три режима отслеживания кабеля, цифровой режим, аналоговый режим и режим PoE. Кроме того, он включает в себя измеритель длины кабеля, тестирование неисправностей LAN сетей, тестирование PoE, визуальный легкий поиск нужного кабеля на коммутаторе (Flash Port) и функцию NCV (бесконтактный датчик напряжения 220В).

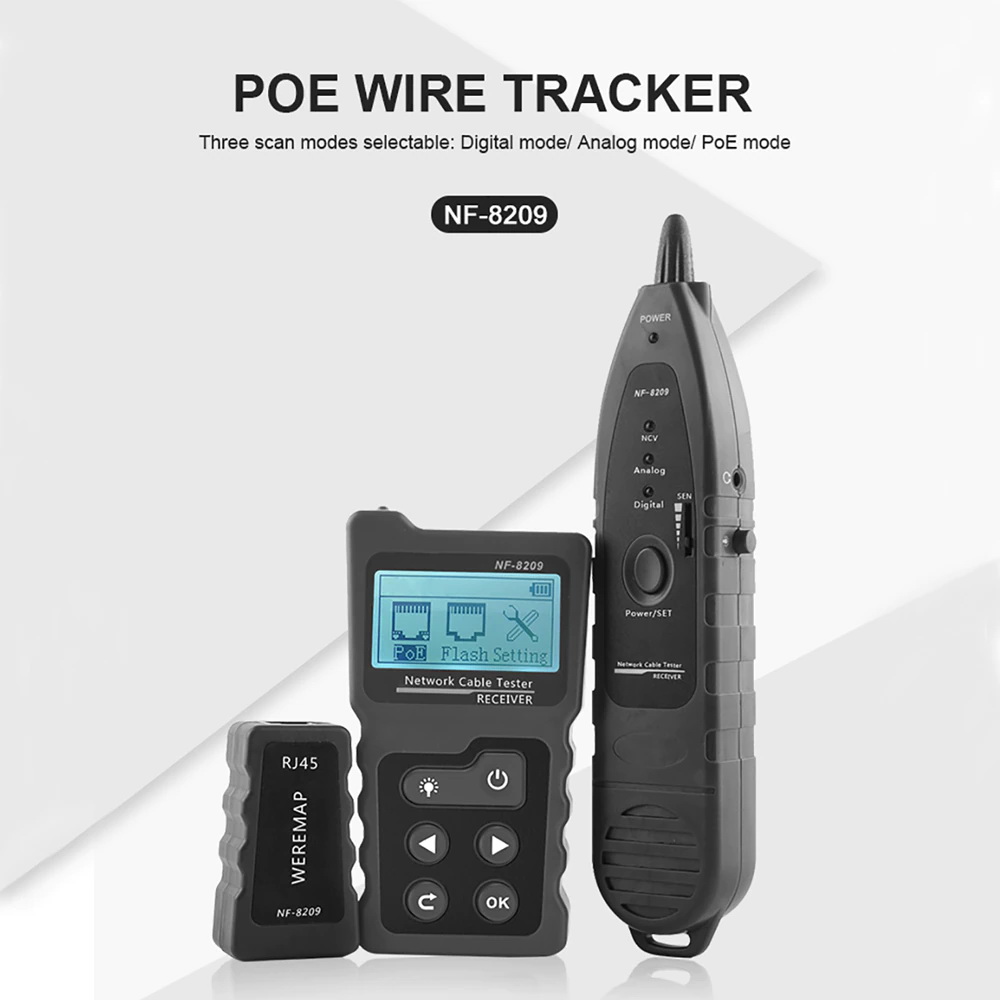

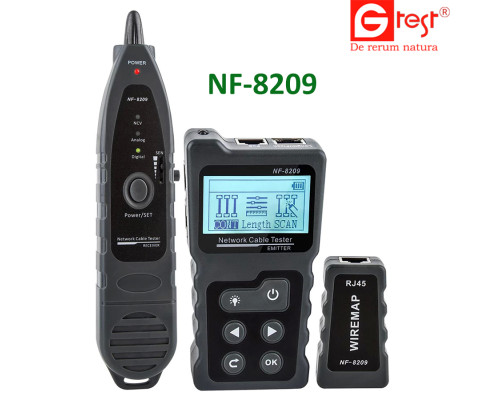

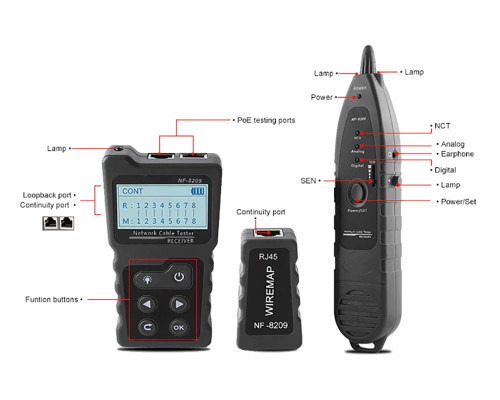

Комплект кабельного тестера NF-8209 состоит из трёх компонентов: основного блока  и удалённого датчика и приёмника.

Особенности:

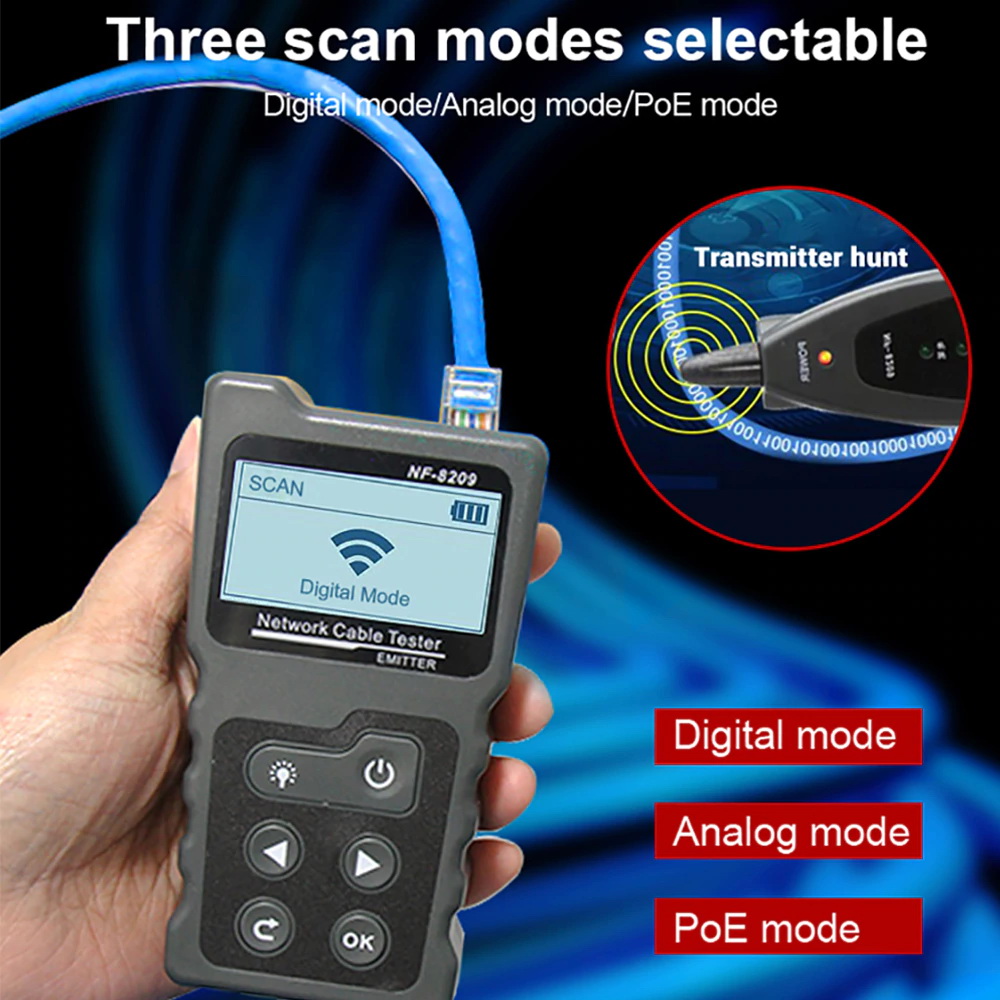

Трассировка (сканирование):
      Цифровая, аналоговая, PoE
      Максимальная дистанция трассировки: 600 м
      Типы кабелей: LAN (CAT5e, CAT6, CAT6a (STP & UTP), телефонный кабель, другие проводники

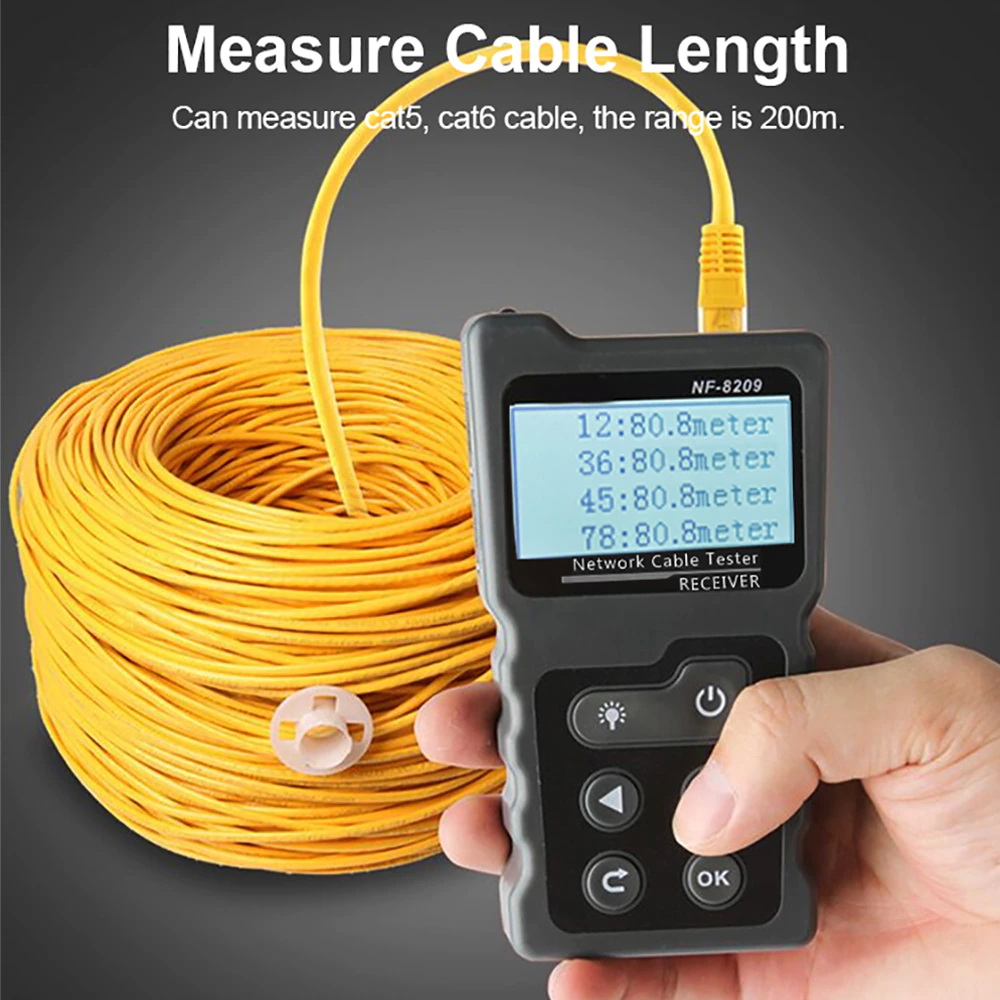

Измерение длины витой пары (расстояние до места обрыва/замыкания):  2,5 … 200 м
Проверка питания по витой паре (PoE):  5 … 60 В
Кроссировка (детальное исследование витой пары):
       RJ45 (8P8C) - витая пара CAT5e, CAT6, CAT6a (STP & UTP)
       замкнутые, оборванные,  перевернутые, пересеченные и расщепленные пары…

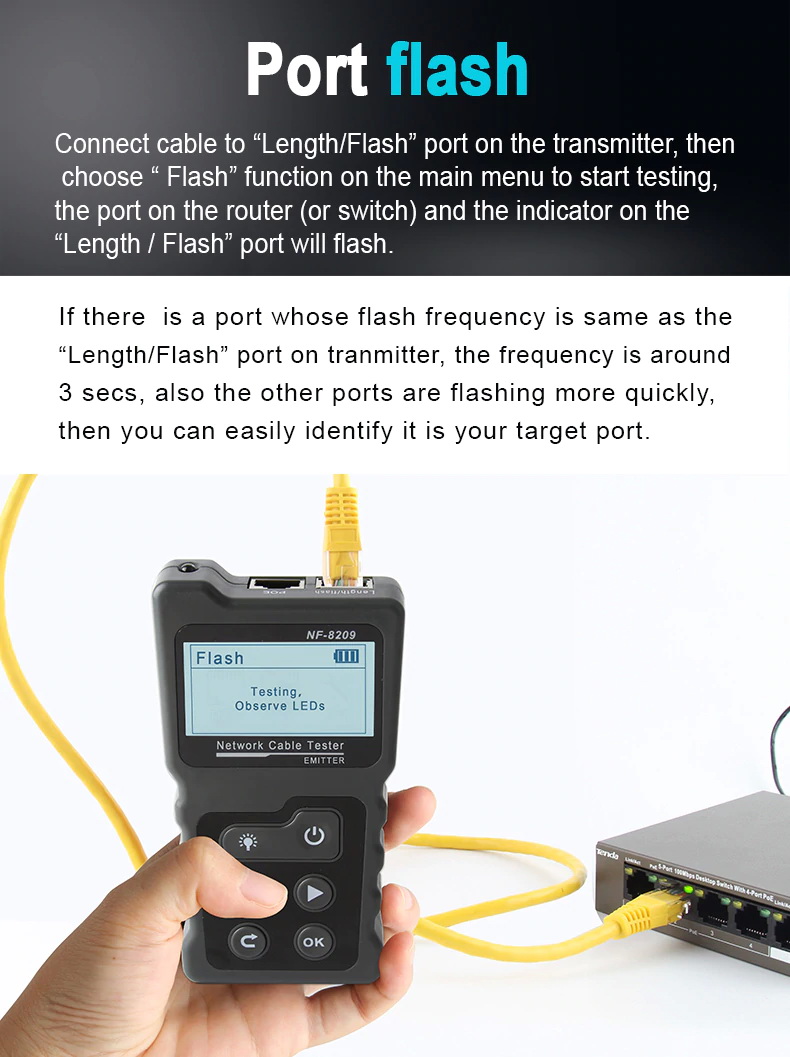

Визуальный поиск нужного порта на коммутаторе (Port Flash)

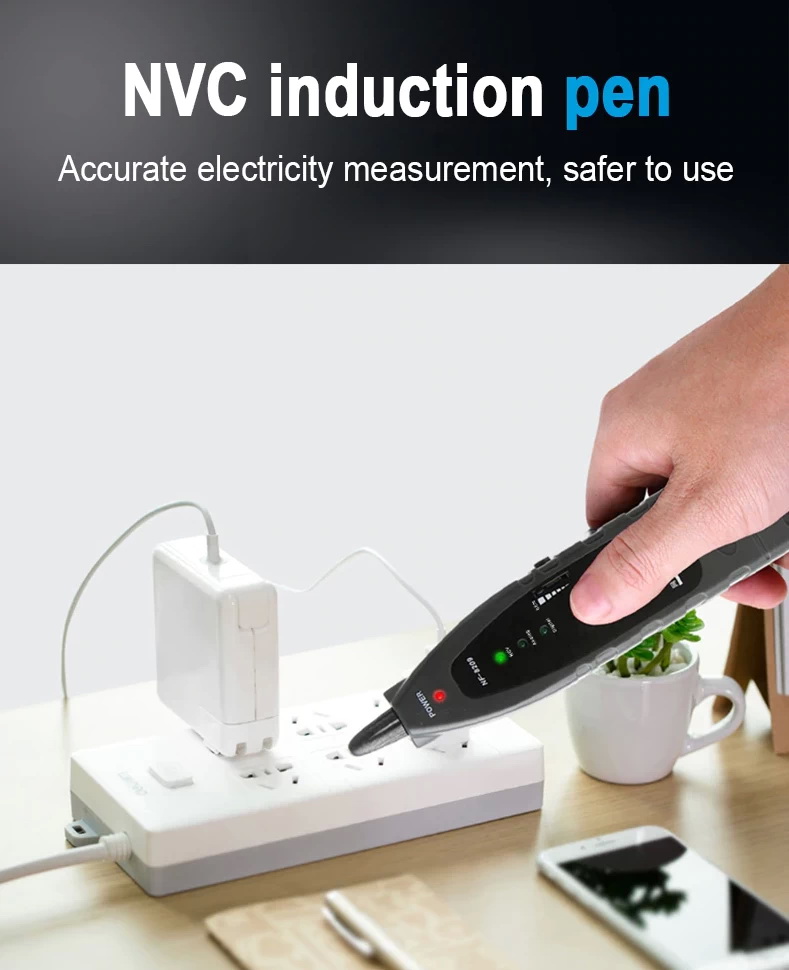

NCV – бесконтактное обнаружение сети 220В
ЖК-дисплей: матричный 128 х 64 с подсветкой
Язык меню: английский
Регулировка контраста
Фонарик
Установка длительности автоотключения питания: 15/ 30/ 60 минут, отключена
Установка длительности подсветки: 15/ 30/ 60 секунд/ постоянно, отключена
Индикация разряда батареи на передатчике и приемнике
Дистанционный датчик:
     максимальное удаление – 600 м
     разъем 8P8C (RJ45)
Разъем для подключения наушников на приемнике работы в шумных условиях

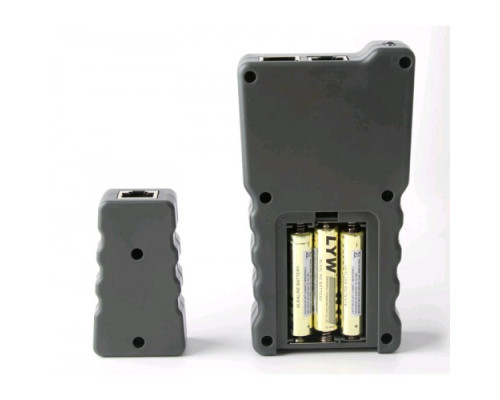

Питание:
       Приемник - батарея  1 шт. х 9 В тип 6F22
       Передатчик - батареи 1,5 В x 3 шт. тип ААА
Сертификаты: EAC, СЕ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PoE-кабельного тестера NF-8209:

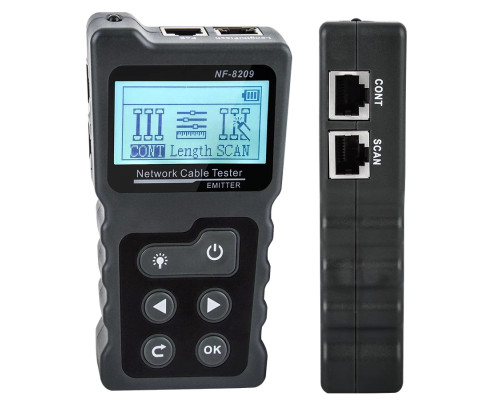

Передатчик
• Дисплей: ЖКИ , 128x64 мм, с яркой подсветкой
• Защита по напряжению: 48 В
• Автовыключение: 15 мм / 30 мм / 60 мм
• Питание: 3 х 1,5В, "ААА", потребление 150 мА
• Индикация малого заряда батарей: порог 2,7 В
• Габариты: 130 х 70 х 28 мм

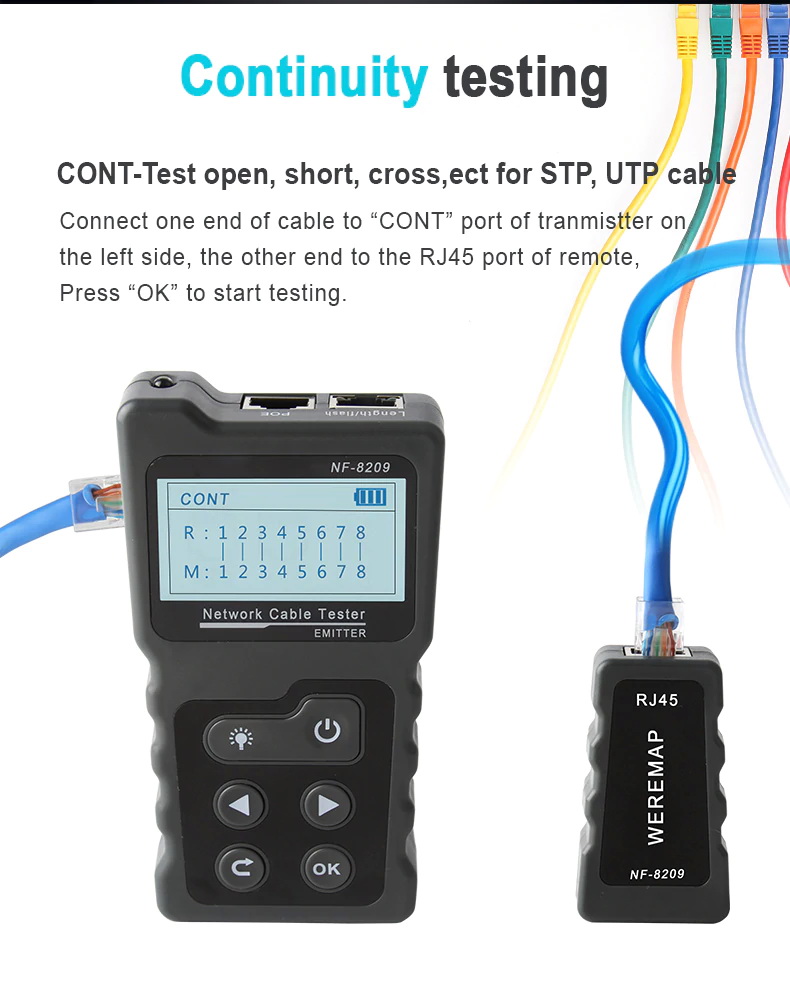

• Тестирование проводимости и распиновки Wire Mapping:
- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)
- максимальное расстояние: 600 метров
- построение распиновки кабеля и тестирование: тестер – удалённый ответчик, тестер – свич/роутер.

• Измерение расстояния до повреждения:
- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)
- диапазон расстояний: от 2,5  до 200 метров
- погрешность: 1,6 м

• Функция сканирования, трассировки и индентификации
- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)
- частота: 130 кГц.

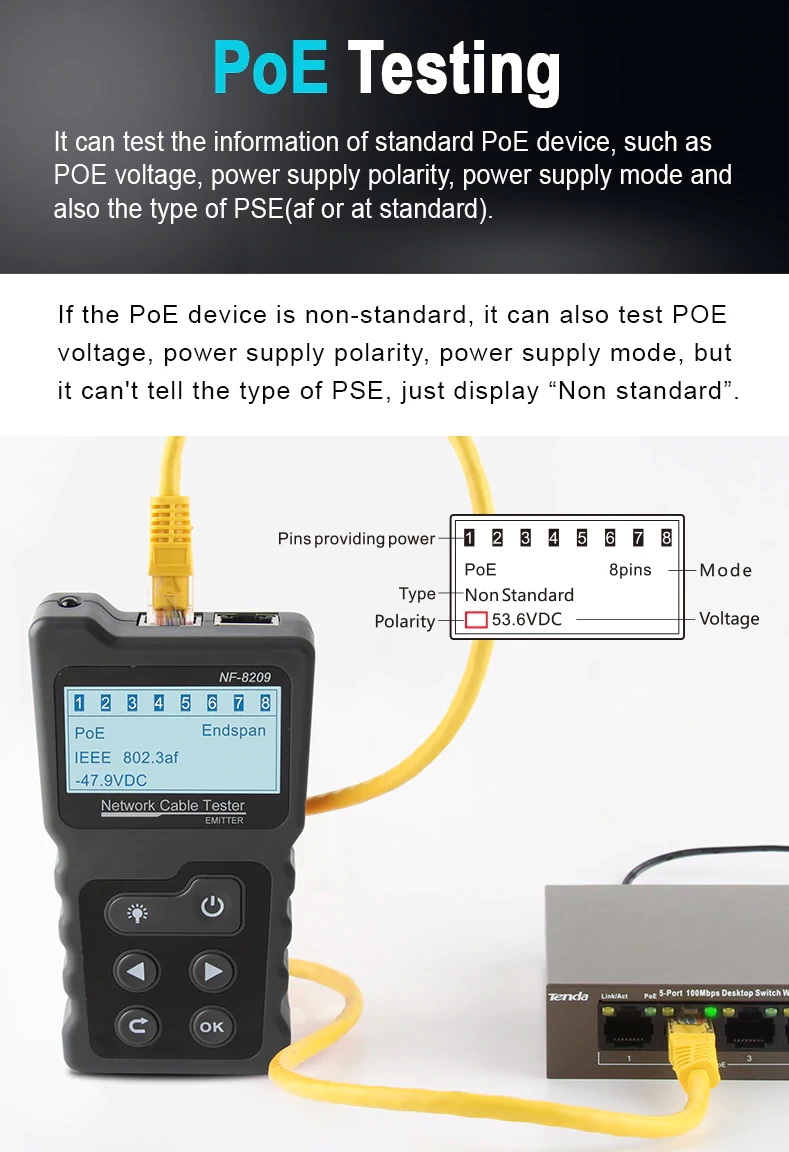

• Тестирование функции PoE:
- диапазон измерения: DC от 5 В до 60 В
- автоматическая идентификация: IEEE 802.3af и 802.3at / не стандарт
- диапазон мощности: от 0 до 18 Вт.

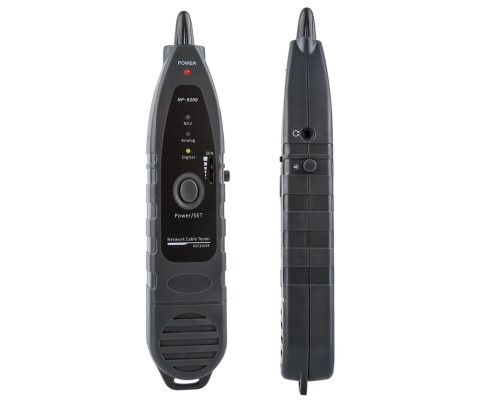

Приёмник
• Настраиваемая чувствительность
• Детектирование AC переменного напряжения
• Встроенный фонарик
• Питание: 9В, "Крона", потребление 100 мА
• Индикация малого заряда батарей: порог 6В
• Габариты: 210 х 43 х 27 мм

 Удалённый ответчик
• Порт: RJ45
• Защита: DC 48В / 5мА
• Габариты: 65 х 37 х 23 мм

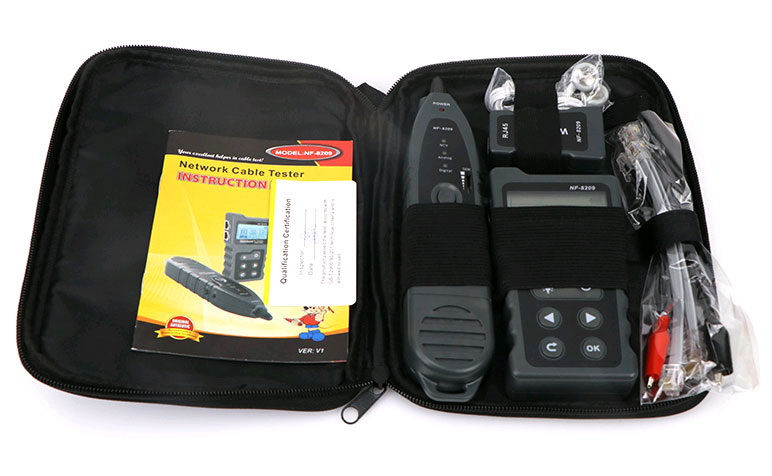

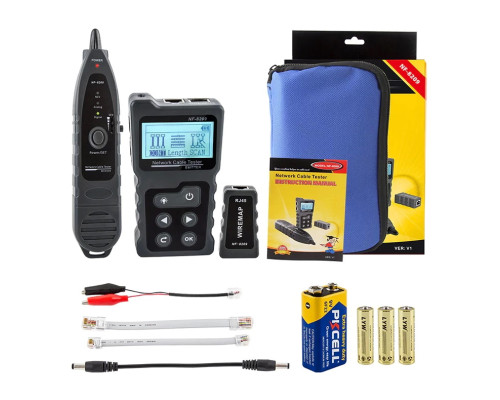

Стандартная комплектация кабельного тестера NF8209:

• Основной тестер NF8209 – 1шт. • Дистанционный датчик - 1 шт. • Приёмник - 1 шт.• Сумка мягкая - 1 шт. • Набор тестовых кабелей  - 1 комплект. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
