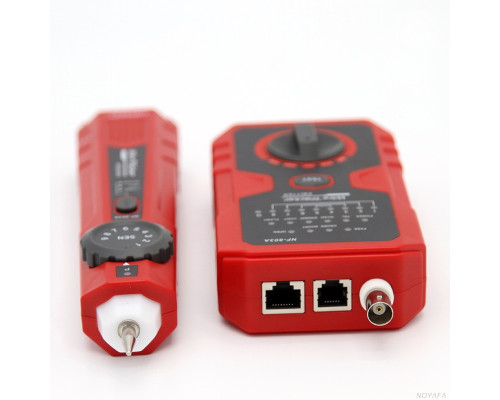

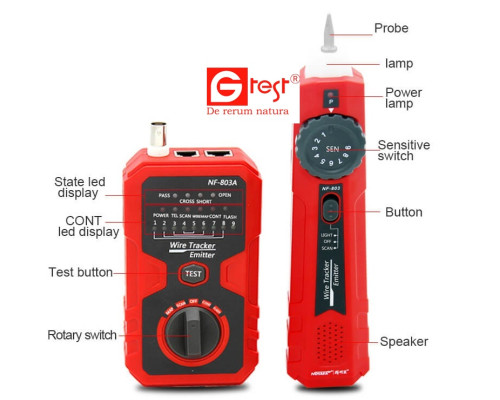

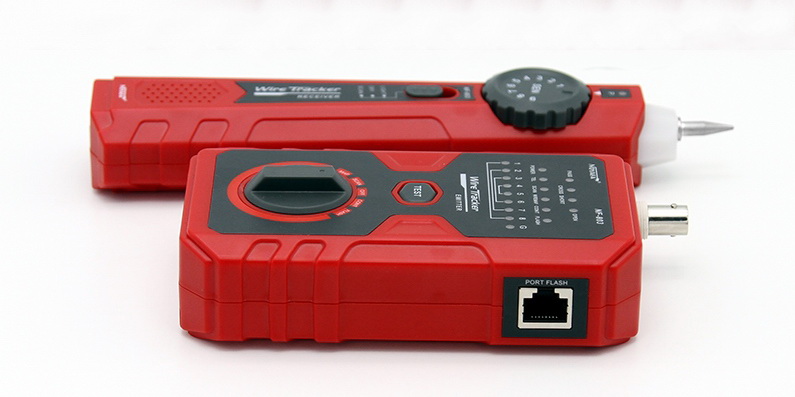

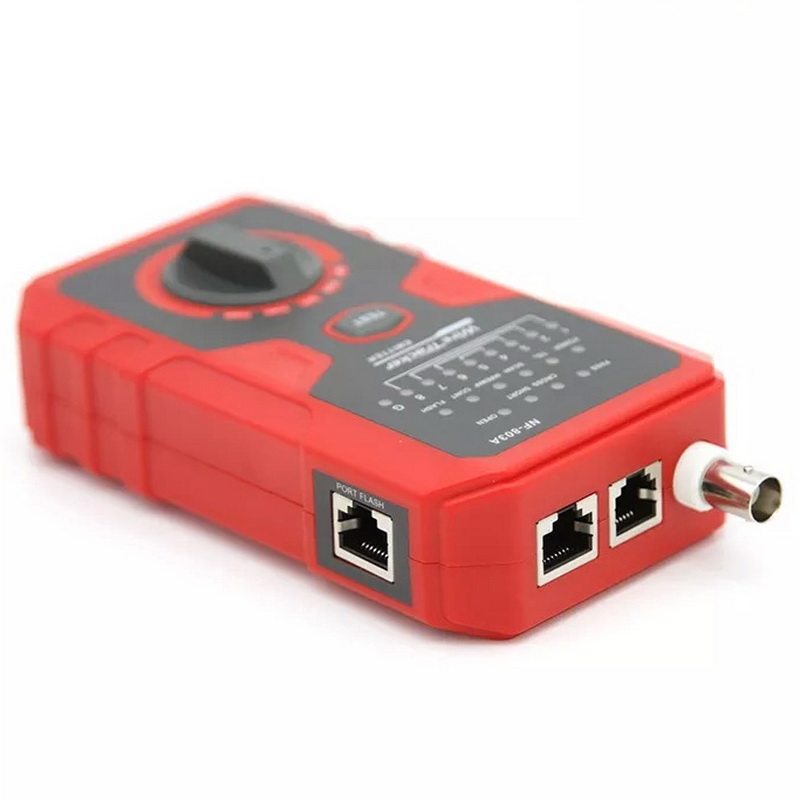

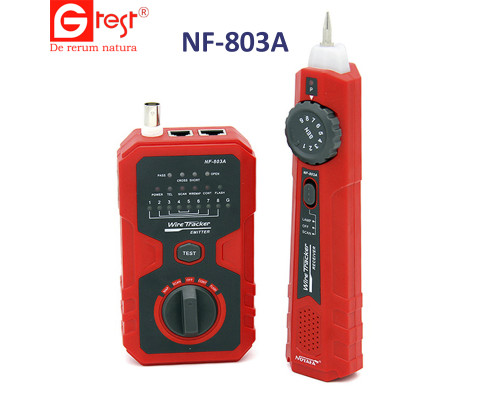

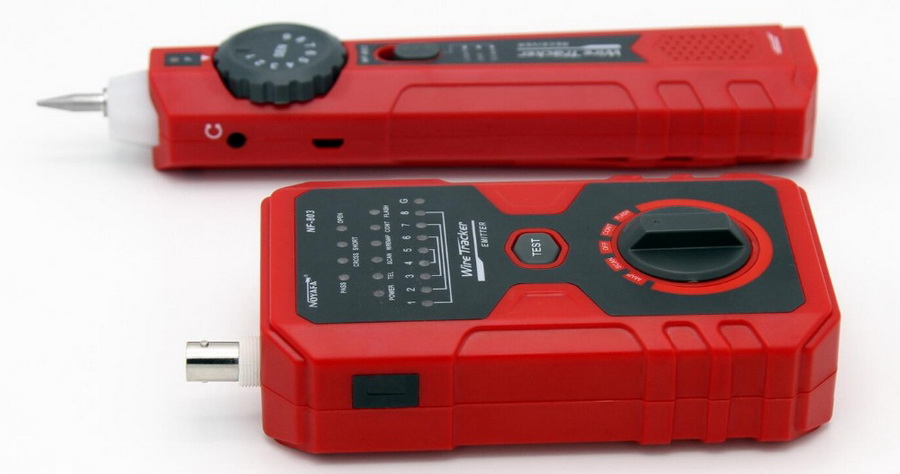

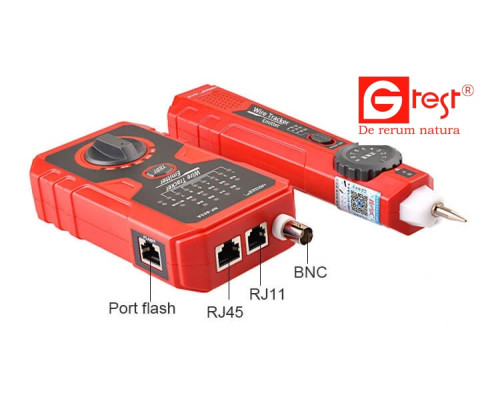

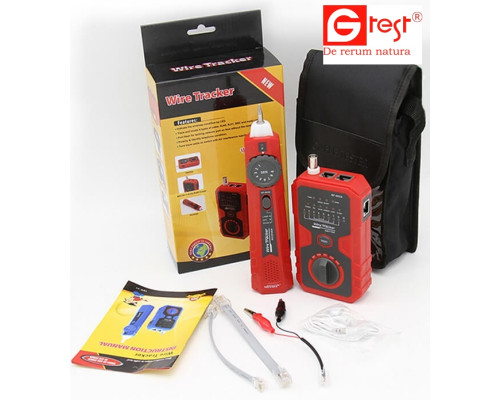

NF-803A Многофункциональный кабельный трекер
NF-803A Многофункциональный кабельный трекер производства компании NOYAFA
Предназначен для трассировки скрытой проводки, поиска обрывов и коротких замыканий, тестирования RJ-45, BNC, RJ-11 соединений.
ОСОБЕННОСТИ :
• Проверка на отсутствие обрывов, коротких замыканий, скрещивания проводов, реверсного соединения.
• Трассировка сетевого кабеля, телефонного кабеля, кабеля BNC и электрического кабеля
• Быстрое определение требуемого кабеля или провода среди множества в пучке (комбинации) аналогов.
• Проверка телефонной линии: оценка линии TIP или PING и определение того, находится ли телефонная линия в рабочем или не рабочем состоянии.
• Режимы автоматической подачи и отключения питания с функцией подсветки.
Руководство пользователя NF803A (рус.pdf)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
| NF-803A Спецификации передатчика | |
| Индикатор | Светодиодное табло |
| Макс. Расстояние передачи сигнала | 600 m (100 m для BNC) |
| Макс. Дистанция кабельной прокладки | 305 m |
| Макс. Рабочий ток | Менее 70mA |
| Тональный режим | 2 регулируемых тона |
| Совместимые соединения (коннекторы) | RJ11，RJ45, коаксиальный BNC, металлический кабель |
| Макс. Напряжение сигнала | 8 Vp-p |
| Рабочие символы, отображаемые на индикаторе | Индикатор включения,режим работы, результат тестов, |
| Индикация кабельной разводки | светодиоды (#1-#8) |
| Индикация экранированных участков | светодиод ( #9) |
| Защита по напряжению | DC 48V, 5 mA |

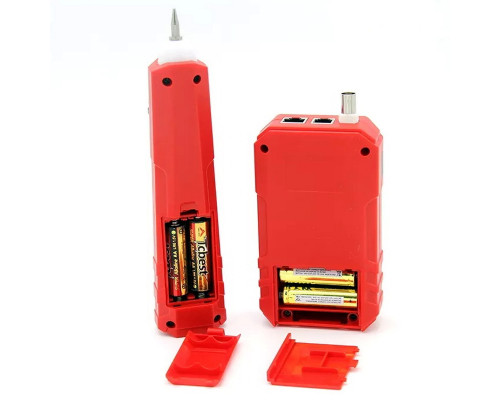

| Тип батарей питания | DC 3.0V（AA 1.5V x 2pcs） |
| Размеры прибора (LxWxD) | 135x78x35mm |
| NF-803A Спецификации приёмника | |
| Макс. Рабочий ток | Менее 70mA |
| Наушники | 1 |
| ЖКИ освещение | 2 |
| Тип батарей | DC 3.0V（AA 1.5V x 2pcs） |
| Размеры (LxWxD) | 203x45x33 mm |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
