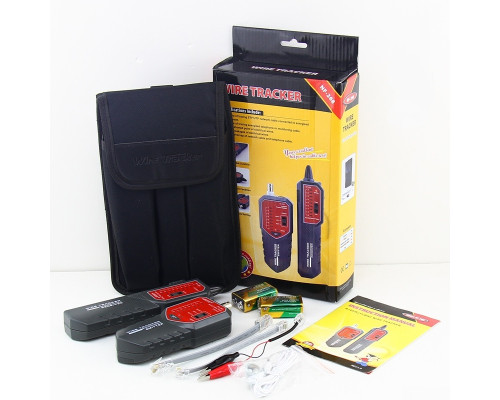

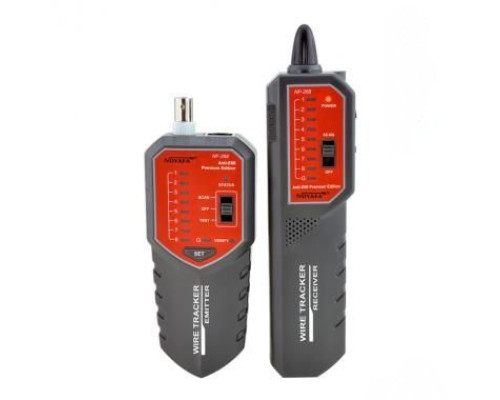

NF-268 Устройство контроля кабельных сетей
ОСОБЕННОСТИ :
• Быстрая прозвонка и идентификация кабелей LAN, телефонных, коаксиальных, соединённых с коммутатором или маршрутизатором.
• Проверка топологии LAN кабелей и немедленное обнаружение неисправностей
• Тоновая прозвонка мест неисправностей кабельных топологий LAN и металлических кабелей.
• Защита от шумов, от электромагнитного излучения даже при соединении с коммутатором или маршрутизатором.
• Разъёмы RJ45/RJ11/BNC и иные разъёмы также включены при этом не требуется комплексный переключатель.
• Выдерживает сильное давление при наличии функций защиты.
• Основные функции: Тестирование и трассировка кабельных топологий
• Тип трассировки: UTP/STP RJ45 (8P4C 8P8C), RJ11, BNC
• Иные функции: тональная трассировка с индикацией точки повреждения кабеля
• Источник питания: 9В щелочная батарея
• Гарантия: 1 год
Инструкция NF-268 Устройство контроля кабельных сетей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
|
NF-268 передатчик |
|
|
Тональная частота |
200Hz |
|
Max. Расстояние передачи сигнала |
Более 3 kilometers |
|
Max. Рабочий ток |
менее 10mA |
|
Тоновый режимe |
2 тона, регулируемые |
|
Совместимые коннекторы |
RJ11, RJ45,BNC |
|
Max. Напряжение сигнала |
8Vp-p |
|
Светодиодная индикация функций и выявленных неполадок |
Индикация подсветкой( неполадки в кабеле, тон, прозвонка) |
|
Защита по напряжению |
AC 60V/DC 42V |
|
Тип батареек |
DC9.0V（NEDA 1604/6F22 DC9V x 1pcs） |
|
Размеры (LxWxD) |
13x4x2cm |
|
NF-268 приёмник |
|
|
Частота |
200kHz |
|
Максимальный рабочий ток |
Менее 30mA |
|
Наушники |
1 |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22 DC9V) x1pc |
|
Размеры прибора (LxWxD) |
10 x 5 x 2.3cm |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
