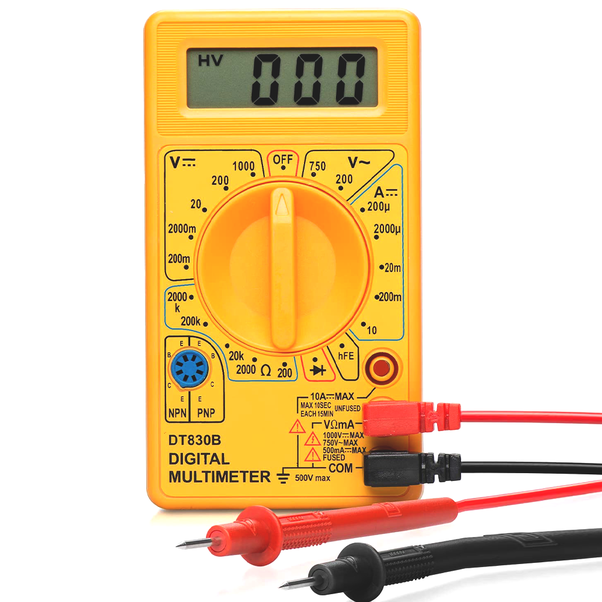

Мультиметры в различных режимах измерений. Советы и рекомендации профессионалов. Часть 2. Тестирование резисторов и диодов

Mr. Matthew Jones

Бакалавр электротехники и электроники, Технологический институт Джорджии

Комментарий на тему:

Почему показания цифрового мультиметра (DMM) в режиме «сопротивление» возрастают при проверке сопротивления катушки?

Я не согласен с утверждением в этом вопросе. Показания сопротивления не «растут», они начинаются с высокого значения и постепенно падают до постоянного значения.

Обычно показания омметра цифрового мультиметра высокие, поскольку щупы не касаются ничего и образуют разомкнутую цепь с бесконечным сопротивлением. Затем щупы касаются выводов катушки, а показания мультиметра остаются высокими, поскольку напряжение, подаваемое омметром, ещё не разогнало ток через катушку. Проходит ещё некоторое время, ток нарастает, затем стабилизируется, затем показания мультиметра стабилизируются на более низком значении, и отображается сопротивление катушки постоянному току.

Однако не многие катушки способны задержать установившийся ток достаточно долго, чтобы это можно было заметить при нескольких измерениях цифрового мультиметра. Для этого потребуется индуктивность несколько выше 100 Генри. Обычно только первичные обмотки трансформаторов или высоковольтные обмотки имеют индуктивность, близкую к этой. [добавлено:]

Большой электролитический конденсатор (практически полная противоположность катушке индуктивности) – это то, что со временем поднимается, когда вы подносите к нему цифровой омметр.

Если вы измеряете катушку индуктивности, и её магнитный сердечник имеет два открытых конца, вы можете заставить показания изменяться или колебаться, перемещая постоянный магнит рядом с сердечником. Если магнит направлен правильно, вы увидите, как показания растут по мере приближения магнита. С длинным магнитом под столом друг мог бы подшутить над вами таким образом… Аналогично для постоянного тока, регулируемого ручкой, в другой катушке трансформатора. Омметры подают ток и считывают напряжение, и это напряжение составляет всего около 1 вольта полной шкалы, а может быть, и меньше (существуют 0,1 В, 0,01 В…).

Mr. Joel Hacker

Бакалавр наук в области электротехники, Университет Сидарвилля (окончил в 1997 году)

Комментарий на тему:

Мультиметр настроен на проверку диодов. При каком значении сопротивления он начнет или перестанет подавать звуковой сигнал?

Вы уверены, что говорите о диоде (Vf для прямого падения напряжения?)?

Большинство цифровых мультиметров, которые у меня были, обычно совмещают проверку диода (Vf) и проверку целостности цепи одной кнопкой, но для перехода в режим проверки целостности цепи (Vf) нужно нажать её дважды, после чего устройство не издаёт звуковой сигнал, а отображает только измеренное напряжение.

Однако, если при первом нажатии кнопки вы слышите звуковой сигнал при замыкании щупов, то вы находитесь в режиме проверки целостности цепи. В то же время, мои цифровые мультиметры обычно издают звуковой сигнал только при сопротивлении менее 1 Ом.

Пожалуйста, проверьте свой мультиметр, так как большинство из них, которые я использовал, измеряют сопротивление в режиме проверки целостности цепи и Vf (прямое падение напряжения) в режиме проверки диодов, но в режиме проверки диодов они не издают звуковой сигнал…

Mr. Roger Tompsett

Изучал электротехнику и акустику в Университетском колледже Лондона (UCL)

Комментарий на тему:

Как измерить сопротивление диода с помощью мультиметра?

Это вопрос с подвохом, поскольку диоды не являются омическими приборами и, следовательно, не имеют однозначного значения сопротивления, и в этом отношении термин (и вопрос) бессмысленны.

Сила тока будет зависеть от полярности и величины приложенного потенциала. Очевидный способ наблюдения вольт-амперной характеристики — подать напряжение от регулируемого источника питания. Измерьте потенциал и ток (что можно сделать с помощью подходящего мультиметра) и постройте кривую, не забывая проверять обе полярности.

В зависимости от области применения вам может потребоваться сделать это на разных частотах. В этом случае вам необходимо убедиться, что источник питания имеет регулируемую частоту. Кроме того, большинство мультиметров не предназначены для работы на высоких частотах, поэтому вам потребуется проверить их, возможно, сначала используя омический резистор в вашей схеме.

Также обратите внимание, что превышение проектных ограничений как в прямом, так и в обратном направлении может привести к выходу прибора из строя, поэтому обязательно проверьте это на запасном.

Лично я считаю, что если это реальный вопрос, то, вероятно, это какое-то задание. Для любого имеющегося в продаже диода, вы найдёте техническое описание с необходимой информацией.

Конечно, вы можете подумать, что диод уже перегорел. В этом случае воспользуйтесь мультиметром с функцией проверки диодов и прочтите инструкцию по его использованию. Это подскажет, работает ли диод и какой его конец анод, а какой катод, и этого может быть достаточно.

Mr. James Reizner

Инженер-электрик с более чем 45-летним опытом работы.

Комментарий на тему:

Должен ли светодиодный светильник показывать сопротивление при проверке мультиметром?

Очень кратко:

Да, светодиодные лампы покажут значение Ом при проверке мультиметром.

Я только что проверил один (мощностью 15,5 Вт), и он показал 9,5 МОм.

Полагаю, вы считывали бесконечность. Возможно, светодиод неисправен, возможно, выключатель в приборе находится в выключенном положении. Возможно, дело в плохих проводах, неисправном мультиметре, неправильном положении переключателя на мультиметре, разряженных батарейках и т.д.

Mr. Loring Chien

Инженер-электрик с 45-летним стажем и старший пожизненный член IEEE

Касательно темы:

Что показывается на экране мультиметра при подключении к нему диода (значение, по которому можно определить, есть ли прямое или обратное смещение)? Проводимость, ток или напряжение?

Современный цифровой мультиметр имеет до десятка функций.

Большинство из них не покажут никакой пользы, если к клеммам вольтметра подключен только диод. Поскольку диод сам по себе не генерирует напряжение или сигнал.

Во многих мультиметрах есть функция проверки диодов, которая обычно обозначается символом диода на переключателе. В этом положении внутренняя схема мультиметра подаёт небольшой ток на положительный вывод. Ток обычно составляет порядка 1–10 мА, точное значение тока следует указать в руководстве. Прямой ток смещает диодный переход, анод которого подключен к положительному выводу, а катод — к отрицательному. Мультиметр настроен на измерение напряжения, поэтому на дисплее отображается прямое падение напряжения на диоде. Оно должно составлять около 0,2–0,3 В для германиевых диодах и диодах Шоттки, 0,7 В для обычных кремниевых диодов и выпрямителей и 1,5–2 В для светодиода.

Mr. James Reizner

Инженер-электрик с более чем 45-летним опытом работы.

Касательно темы:

Как использовать мультиметр для обнаружения короткого замыкания, высокого сопротивления и обрыва в цепи?

Не уверен, какой тип схемы вы хотите рассмотреть, но в целом:

• Убедитесь, что цепь отключена от питания. При необходимости заблокируйте и вывесите предупреждающую табличку. Убедитесь, что все проводники обесточены.

• Переведите мультиметр в режим измерения Ома (предполагается, что это современный мультиметр с автоматическим выбором диапазона).

• При коротком замыкании сначала плотно соедините щупы мультиметра и запишите показания. Они должны быть примерно в несколько десятых Ома.

Короткое замыкание будет иметь очень низкое сопротивление — в зависимости от того, что вы проверяете, всего на несколько десятых или несколько Ом выше показания в месте, где вы соединяли два щупа.

• При разомкнутой цепи мультиметр должен показывать бесконечность или любое другое значение, когда два щупа не соприкасаются.

• Высокое сопротивление — довольно бессмысленный термин, поэтому вам нужно лучше определить, что вы имеете в виду или что ищете. Если у вас есть другое заведомо исправное устройство, проверьте сопротивление в интересующем вас месте на заведомо исправном устройстве, а затем на подозрительном.

Вам было бы неплохо записаться на курсы по основам того, чем вы интересуетесь.

Mr. Kenneth Lundgren

Магистр наук в области электротехники и электроники, Северо-Западный университет

Касательно темы:

Как использовать мультиметр для обнаружения короткого замыкания, высокого сопротивления и обрыва в цепи?

Мультиметр бесполезен, если вы не знаете, что представляет собой цепь и как она должна работать. Вам нужна схема с обозначенными номинальными значениями переменного или постоянного напряжения в различных узлах.

Для некоторых цепей предпочтительнее использовать осциллограф.

Для этих измерений цепь должна быть подключена к источнику питания. На ней могут быть переключатели или другие элементы управления, которые необходимо установить в определённые положения. При наличии сетевого напряжения или других высоких напряжений необходимо принять соответствующие мер ы предосторожности.

Для проверки на короткие замыкания или обрывы, конечно же, питание должно быть отключено, а конденсаторы разряжены.

Но нет смысла проверять на короткие замыкания или обрывы, если вы не знаете ожидаемых значений. В некоторых схемах сопротивление 1 Ом считается нормальным. В других схемах 1 Ом считается коротким замыканием.

Как правило, новичку или любителю не стоит ковыряться в случайных схемах. Не пытайтесь диагностировать неисправности телевизора или компьютера. Даже будучи опытным инженером-электриком, я не смог бы работать над сложной схемой без схемы и т.п. Для большинства потребительских товаров вы даже этого не сможете получить. Не найдёте запасных частей и необходимых инструментов.

Mr. Loring Chien

Инженер-электрик с 45-летним стажем и старший пожизненный член IEEE

Касательно темы:

Не думаю, что у мультиметров есть пищащие сигналы при проверке диодов — они показывают прямое напряжение при прохождении небольшого тока (возможно, 1 мА или 10 мА?) через соединение.

Если вы используете мультиметр для проверки целостности цепи, он подаст звуковой сигнал при коротком замыкании и не подаст его при обрыве. Фактический порог сопротивления, вероятно, может сильно различаться в зависимости от модели. Он не предназначен для проверки полупроводников и резисторов, но может использоваться для проверки проводов, переключателей и разъёмов.

Mr. Gary Marra

Работает в сфере аудиоэлектроники

Касательно темы:

Что произойдет, если подключить мультиметр к транзистору в диодном режиме?

Когда мультиметр настроен на диодный режим, его положительный вывод может обеспечить достаточное напряжение и ток для открытия PN-перехода.

Проверяя диод в обоих направлениях, мы можем определить его анод и катод, а также определить, исправна ли основная функция диода.

Подключив мультиметр в диодном режиме к биполярному транзистору, мы можем определить PN-переход n-p-n-транзистора или p-n-p-транзистора и то, проводит ли он ток при прямом смещении.

Это очень простая проверка, обычно позволяющая определить выводы и тип транзистора.

Mr. Kaiweets

Доступные и умные электроинструменты

Касательно темы:

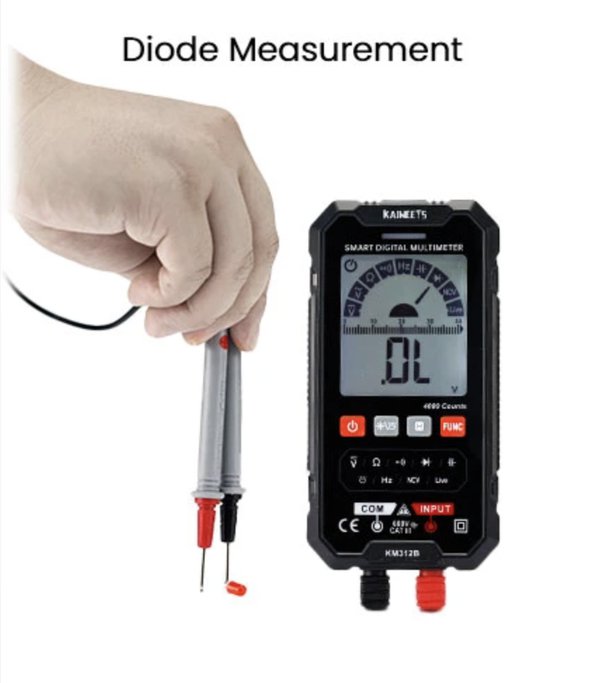

Как проверить диод мультиметром?

Вот как проверить диод с помощью мультиметра.

Символ непрерывности цепи представлен диодом, излучающим звуковые волны. Проверка непрерывности цепи необходима для различных аппаратных тестов, позволяющих проверить сопротивление между двумя точками.

Для проверки непрерывности цепи установите ручку в режим проверки непрерывности цепи и подключите щупы к обеим проверяемым точкам цепи. Если сопротивление между точками незначительно (несколько Ом), два конца цепи электрически соединены, и раздастся звуковой сигнал. Если сопротивление между концами достаточно, звукового сигнала не будет. Для проверки непрерывности цепи соедините оба щупа вместе, включив функцию проверки непрерывности цепи. Если раздастся звуковой сигнал, все в порядке.

Обратите внимание, что некоторые мультиметры не имеют функции проверки непрерывности цепи. Перед покупкой мультиметра рекомендуется проверить функцию непрерывности цепи.

Mr. Xan Tesla

Бывший звукорежиссер (1989–2007)

Касательно темы:

Как измерить сопротивление диода с помощью мультиметра?

Диоды на самом деле не имеют сопротивления как такового, вместо этого у них есть характерное падение напряжения, которое, хотя и зависит от протекающего через них тока, не является линейным, как чистое сопротивление.

Если вы подключите диод к аналоговому мультиметру в диапазоне ом, он покажет значение, но на самом деле это всего лишь отражение характеристического напряжения диода, вычтенного из испытательного напряжения, которое мультиметр использует для определения значения сопротивления.

Цифровой мультиметр может что-то показывать, а может и нет. Однако большинство цифровых мультиметров сейчас имеют диапазон для проверки диодов. Если вы проверите диод в этом диапазоне, он покажет вам характеристическое напряжение.

Другой способ измерить это напряжение — подключить диод к источнику тока и измерить напряжение на нём. Если у вас нет источника тока, вы можете просто использовать источник напряжения (обычный блок питания или батарейку) и подходящий резистор.

Mr. Tommy Yee

Техник по обслуживанию электроники

Касательно темы:

Что означает, если мультиметр показывает сопротивление, но не непрерывность в режиме измерения Ом?

Функции сопротивления и непрерывности цепи, хотя и связаны, не совсем одинаковы.

Сопротивление измеряется в омах от малых долей до пределов возможностей омметра.

Проверка непрерывности цепи предназначена для быстрой индикации исправности или неисправностей цепи. Индикация может представлять собой визуальный индикатор или стандартный звуковой сигнал, срабатывающий при произвольном значении в несколько ом, в зависимости от конструктивных решений производителя.

Если показания сопротивления и непрерывности цепи расходятся, необходимо убедиться в правильности калибровки омметра, прежде чем продолжить.

Mr. Loring Chien

Инженер-электрик и аудиофил на протяжении 45 лет

Касательно темы:

В режиме проверки целостности цепи при помощи мультиметра иногда при прикосновении слышу короткий звуковой сигнал, который затем прекращается. Это происходит не только с диодами, но и с любыми полупроводниковыми компонентами. Что означает этот короткий звуковой сигнал и почему он происходит?

Это указывает на то, что на щупах появляется состояние высокой проводимости.

Звуковой сигнал слышен, поэтому вам не нужно смотреть на измеритель, а можно смотреть на место измерения (важно для сложных электронных узлов), пытаясь проследить сквозные соединения проводов в проводе или найти целостность цепи между клеммами многополюсного переключателя, одновременно переключая переключатель. Специалисты по электронике называют этот процесс проверки целостности многожильных кабелей и разъёмов «жужжанием» кабеля или корпуса из-за шума.

Кроме того, это быстрее, чем пытаться интерпретировать показания сопротивления, высокие они или низкие, особенно если у вас автоматический измеритель с плавающей десятичной точкой.

На некоторых измерителях (моём) я могу включать и выключать звуковой сигнал, если он мне мешает.

КОНЕЦ
