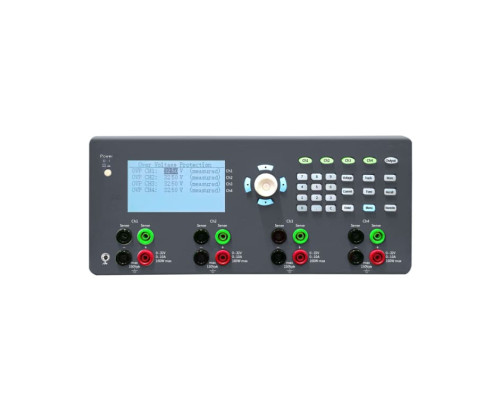

MFP-3000 4-канальный программируемый источник питания постоянного тока
Четырехканальный программируемый источник питания постоянного тока серии MFP-3000 может достигать максимальной выходной мощности 384 Вт. Каждый канал имеет номинальную максимальную мощность 160 Вт, максимальное выходное напряжение 32 В и максимальный выходной ток 10 А. Пределы для всех функций защиты можно настроить отдельно для каждого канала, а также можно установить время задержки электронных предохранителей.
-
Функция включения/выключения звука кнопок
-
Функция вывода последовательности списка
-
Синхронный выход в синхронном режиме, если какой-либо параметр изменяется, соответствующие параметры других каналов также изменятся пропорционально
-
Электронные предохранители. Пределы для всех функций защиты могут быть настроены отдельно для каждого канала, и можно установить время задержки электронных предохранителей
-
Функция моделирования кривой заряда аккумулятора
-
Функция удаленной компенсации напряжения для обеспечения точности использования
-
Все каналы имеют защиту от перегрузки и короткого замыкания
-
Функция защиты OCP/OVP/OTP
-
Широко используется в лабораторных и ATE-приложениях
Технические характеристики
|
Модель |
MFP-3001 |
|
|
Номинальное входное напряжение |
110 В/220 В переменного тока ±10% |
|
|
Выход |
Все выходы каналов в настоящее время изолированы и не заземлены |
|
|
Номинальная выходная мощность |
160 Вт*4 канала |
|
|
Номинальное выходное напряжение |
0-32В*4 канала |
|
|
Номинальный выходной ток |
0-10А*4 канала |
|
|
Режим переменного давления |
Линейный источник питания |
|
|
Макс. напряжение при последовательном соединении |
128 В |
|
|
Макс. ток при параллельном подключении |
40 А |
|
|
Скорость регулирования нагрузки |
Напряжение |
≤0,01%+2 мВ |
|
Текущий |
≤0,01%+250 мкА |
|
|
Скорость регулирования линии |
Напряжение |
≤0,01%+2 мВ |
|
Текущий |
≤0,01%+250 мкА |
|
|
Установка значения разрешения |
Напряжение |
1 мВ |
|
Текущий |
< 1 А: 0,2 мА; ≥ 1 А: 1 мА |
|
|
Точность установки |
Напряжение |
≤0,05% + 5 мВ |
|
Текущий |
≤ 0,1% + 5 мА |
|
|
Разрешение считываемого значения |
Напряжение |
1 мВ |
|
Текущий |
< 1 А: 0,2 мА; ≥ 1 А: 1 мА |
|
|
Точность считывания (25℃±5°C) |
Напряжение |
≤0,05% + 5 мВ |
|
Текущий |
≤ 0,1% + 2 мА |
|
|
Пульсация |
Напряжение |
≤1,5 мВ (среднеквадратичное значение) |
|
Текущий |
≤1 мА (среднеквадратичное значение) |
|
|
Температура |
Операционная среда |
от 5 до 40°C ≤ 80% относительной влажности |
|
Среда хранения |
от -20 до 70°C ≤ 80% относительной влажности |
|
|
Смысл компенсировать |
Максимальная компенсация напряжения |
1 В |
|
Время удаленной комуникации |
Умение обращаться |
< 50 мс |
|
Электронный предохранитель |
Время отклика |
< 10 мс |
|
Задержка |
от 0 мс до 250 мс (шаг 10 мс ) |
|
|
Размер |
мм |
285 х 136 х 405 |
|
Вес (нетто) |
кг |
14 |
