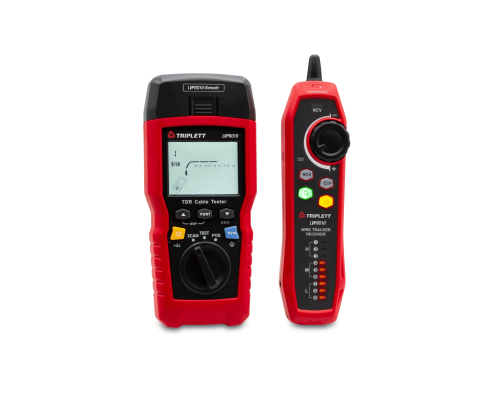

LVPRO10 TDR/Тестер кабеля
Тестер TDR/Cable Triplett Model LVPRO10 предлагает комплексное решение для установщиков и ремонтников локальных сетей. Он тестирует и отслеживает как витые пары (CAT5E/6/6A/8), так и коаксиальные кабели, определяет длину кабеля и проверяет целостность витой пары, обрывы/короткие замыкания, переполюсовки и расщепленные пары. Обнаруживайте наличие PoE и выполняйте тестирование порта Ethernet с помощью этого универсального инструмента. Оснащенный 2,8-дюймовым графическим ЖК-дисплеем с подсветкой, встроенными портами RJ11, RJ45 и коаксиальными портами, этот тестер обеспечивает оптимальную видимость и простоту подключения. Используйте тональный режим для отслеживания кабелей без усилий. Его функция автоматического отключения питания и защита входа 70 В постоянного тока повышают удобство и безопасность. В комплект входит зонд-трассировщик со встроенным детектором NCV (>40 В), фонарик, индикаторные лампы схемы разводки, индикатор низкого заряда батареи, разъем для наушников для шумной обстановки и многое другое.
Характеристики
- Тестирование витой пары и коаксиального кабеля: эффективное тестирование и отслеживание витой пары и коаксиальных кабелей CAT5E/6/6A/8.
- Определение неисправностей кабеля: определение целостности, обрывов/коротких замыканий, переполюсовки и разделенных пар в витых парах.
- Обнаружение PoE: обнаружение наличия PoE и определение его конечного или среднего участка (802.3AF, 802.3AT, 802.3BT).
- Тестирование порта Ethernet: выполнение тщательного тестирования порта Ethernet для надежной работы сети.
- Трассировка кабеля: использование тонового режима для легкого отслеживания кабелей.
- 2,8-дюймовый ЖК-дисплей с подсветкой: четкая видимость с 2,8-дюймовым графическим ЖК-дисплеем с подсветкой.
- Встроенные порты: простое подключение со встроенными портами RJ11, RJ45 и коаксиальными портами.
- Комплексный зонд-трассировщик: включает зонд-трассировщик со встроенным детектором NCV (>40 В), фонарик, индикаторные лампы схемы соединений, индикатор низкого заряда батареи и разъем для наушников.
- Включает: зонд-трассировщик с зарядным кабелем, дистанционный адаптер, кабели-адаптеры RJ45 и RJ11, кабель RJ11 с зажимами типа «крокодил», адаптер F-to-F-коннектор, (4) батарейки AAA и сумку для переноски
|
Типы кабелей |
Витая пара UTP, FTP и SSTP |
|
Коаксиальный кабель 50 Ом, 75 Ом, 93 Ом |
|
|
Тест длины кабеля |
Диапазон: 1640 футов (500 м) Разрешение: 1 фут (0,33 м) |
|
Точность: ±4% или 2 фута (0,6 м) |
|
|
Обнаружение POE |
Стандарты POE: 802.3AF, 802.3AT, 802.3BT |
|
Тест порта Ethernet |
Да |
|
Расположение кабеля |
Да |
|
Порт Блинк |
Да |
|
Мощность |
(4) Батарейки ААА |
|
Размеры тестера |
7,1 x 3,1 x 1,5” (181 x 80 x 39 мм) |
|
Масса |
12,7 унций (360 г) |
|
Размеры зонда |
7,8 x 1,9 x 1,3” (197 x 48 x 34 мм) |
|
Масса |
4,5 унции (127 г) |
Включает в себя:
- В комплект входит трассировочный зонд с зарядным кабелем, дистанционный адаптер, кабели-адаптеры RJ45 и RJ11, кабель RJ11 с зажимами типа «крокодил», адаптер с разъема F на разъем F, (4) батарейки типа AAA и сумка для переноски.
