Конструктивные особенности и области применения токоизмерительных клещей

Токовые клещи – это прибор для измерения постоянного и переменного тока в проводниках с током. С помощью кольцевого измерительного наконечника, напоминающего головку плоскогубцев, он измеряет плотность магнитного потока вокруг проводника и, следовательно, силу тока в нём. Для этого в зазоре измерительного наконечника расположен датчик Холла. Он использует эффект Холла, который всегда возникает при нахождении проводника с током в стационарном магнитном поле. Под действием поля на электроды в проводнике действует сила Лоренца. Они отклоняются, создавая в проводнике напряжение, перпендикулярное току и направлению магнитного поля. Зная плотность магнитного потока и величину этого напряжения, можно рассчитать силу тока в проверяемом проводнике. Именно эту задачу и выполняют токовые клещи в традиционном понимании. Большинство представленных на рынке приборов предлагают дополнительные функции, такие как измерение напряжения и сопротивления.

Применение токовых клещей обусловлено принципом измерения: при достаточно большом зазоре измерительного зажима их можно подключать к любому токоведущему проводнику – будь то линии питания в шкафах управления или кабели, свободно проложенные между устройствами. Токовые клещи используются в электроустановках для измерения токов в отдельных ответвленных цепях на распределительных щитах. В промышленности токи в линиях питания или ответвленных цепях на распределительных щитах обычно измеряются с помощью измерительных клещей. Другие области применения – шкафы управления, трёхфазные асинхронные двигатели, а также в области электромагнитной совместимости (ЭМС), где с помощью токовых клещей можно обнаружить помехи и токи утечки. Краткий обзор важнейших преимуществ токовых клещей:

• Возможность измерения во время работы прибора

• Измерение выполняется без прерываний, гибко в пространстве и без вмешательства в электрическую цепь

• Широкая полоса пропускания в диапазоне измерений

• Отсутствие обратной связи в заданном диапазоне измерений

• Гальваническая развязка между токоведущим проводником и измерительной цепью

Ферритовый сердечник, встроенный в головку клещей, позволяет не держать измерительные клещи под определенным углом к проводнику или проводить проводник через головку клещей на определенном расстоянии. Он усиливает магнитный поток в измерительной цепи и компенсирует погрешности измерения, вызванные неравномерным расположением проводника в измерительной цепи.

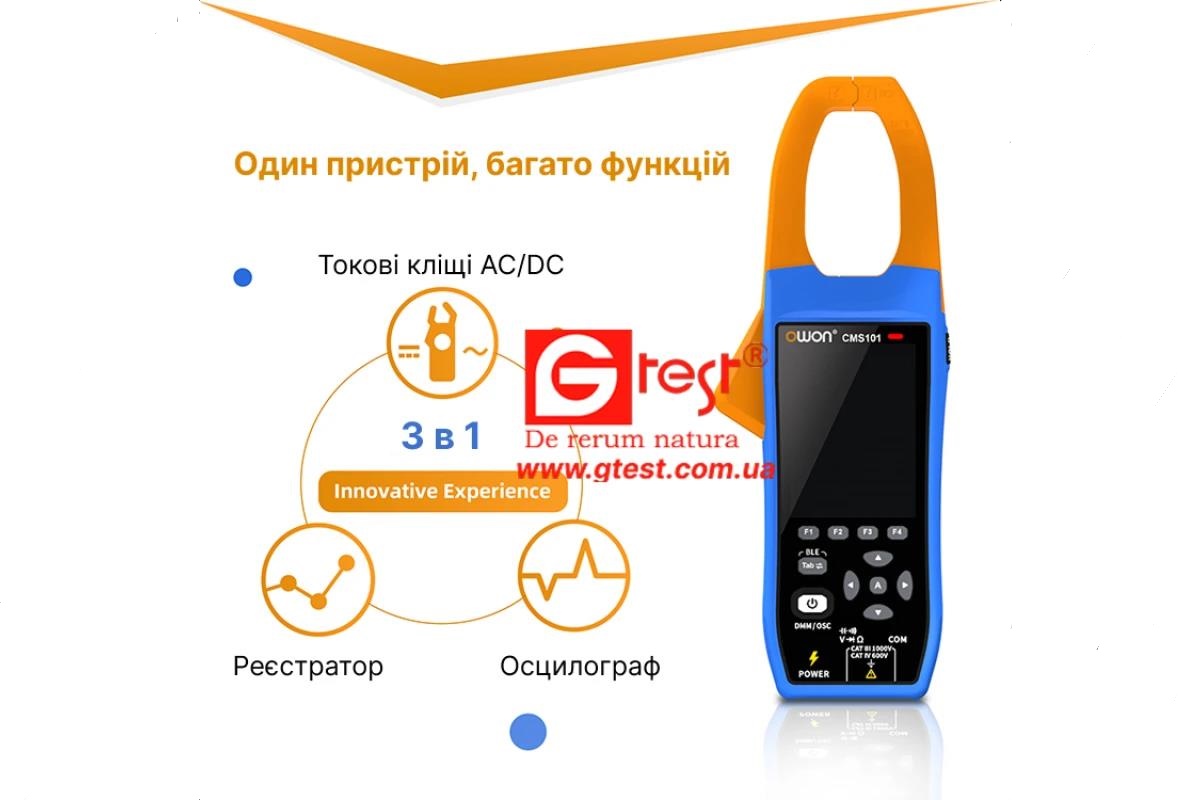

CMS101 Токовые клещи 1000A/600A (активировать гиперссылку)

Клещи для измерения тока и сопротивления в области ЭМС

Токовые клещи являются важным средством проверки функциональной безопасности машин и установок, а также обнаружения потенциальных источников опасности. В зависимости от технических характеристик они также могут использоваться для диагностики сетей. В Indu-Sol вы можете приобрести измерительные клещи для проверки эквипотенциального соединения и обеспечения электромагнитной совместимости сетевых производственных систем:

• Измерительные клещи CMS101 для измерения импеданса контура. Прибор предназначен для непрерывного измерения эквипотенциального соединения. Они позволяют измерять сопротивление и индуктивность контура заземления, а также отображать напряжение прикосновения.

• Токовые клещи DUOYI DY260I измеряют токи утечки низкой и высокой частоты, а также токи экрана в диапазоне частот 50/60 Гц или от 5 Гц до 1 кГц. Диапазон измерения составляет от 30 мкА до 100 А.

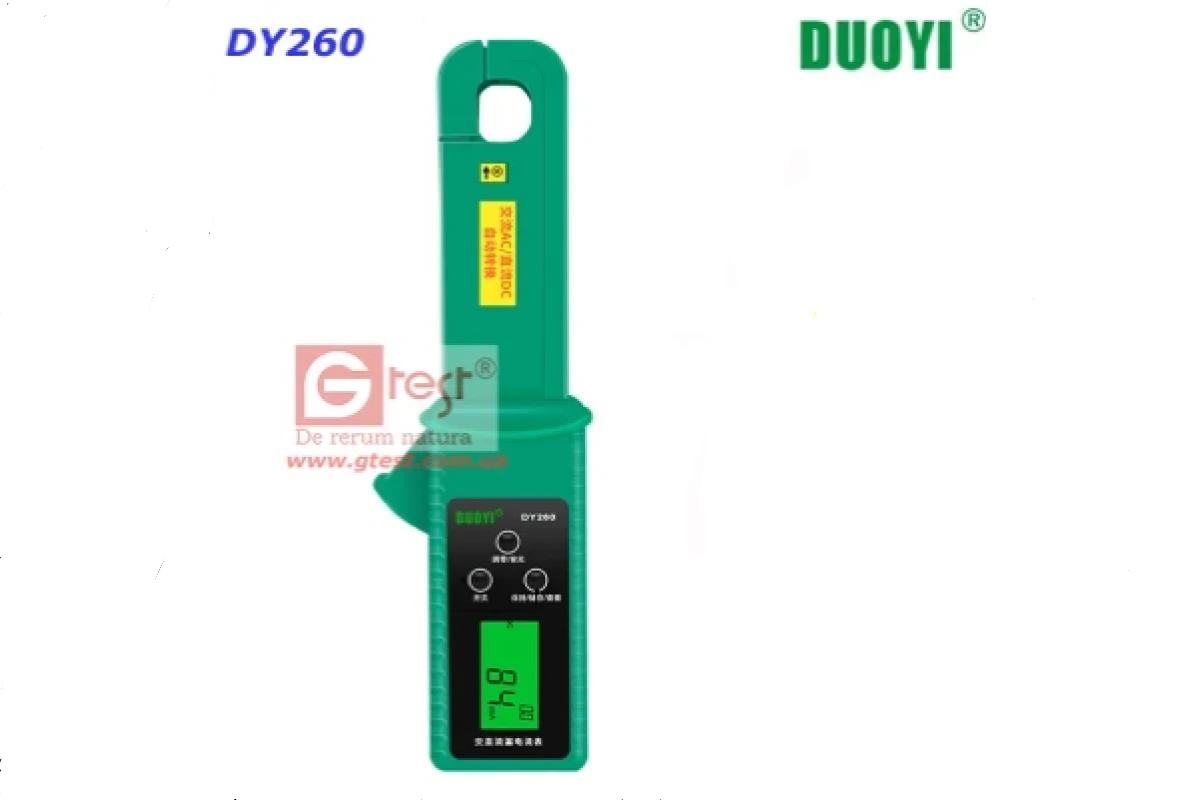

DUOYI DY260 Автомобильный измеритель утечки тока (активировать гиперссылку)

Благодаря функции удержания можно проводить непрерывные измерения, например, максимального тока. • Интеллектуальные токовые клещи EMCheck® ISMZ I способны самостоятельно обнаруживать, оценивать и регистрировать токи помех, связанные с проводниками, в промышленных сетях и на промышленных предприятиях. С помощью прилагаемого программного обеспечения можно проанализировать восприимчивость проверяемой системы к электромагнитным помехам.
