Характеристическая S-кривая демодулятора FM с использованием осциллографа GW Instek MPO-2000

Что такое S-образная кривая?

S-кривая иллюстрирует взаимосвязь между отклонением входной частоты и выходным напряжением демодулятора FM. Она показывает, как демодулятор реагирует на изменения частоты, предоставляя информацию о его линейности, чувствительности и общей производительности. Четко определенная S-кривая указывает на правильно функционирующий демодулятор, способный точно отслеживать изменения частоты.

Использование осциллографа MPO-2000 для анализа S-образной кривой

Осциллограф GW Instek MPO-2000 имеет встроенные возможности скриптования Python для легкой автоматизации измерений. Демонстрация использует MC1496 Modulator/Demodulator IC, резонансный контур и переменную индуктивность (L1) для настройки частоты. Схема питается от источника +12 В и -12 В от экспериментального блока, в то время как синусоидальный сигнал для демодуляции генерируется каналом AWG MPO-2000, с выходным напряжением, измеряемым через канал 1 осциллографа.

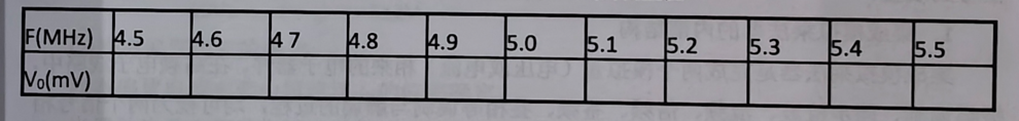

Процесс состоит из двух частей: во-первых, генерация несущей частоты 4,5 МГц с FM-сигналом 1 кГц и настройка L1 для оптимального выхода; во-вторых, измерение S-образной кривой с использованием метода точек, генерация синусоид от 4,5 МГц до 5,5 МГц с шагом 100 кГц.

Скрипт Python последовательно управляет AWG для создания нескольких частот, измеряя и вычисляя среднюю форму волны (используя канал 1 осциллографа или DMM на MPO-2000). После установки каждой частоты скрипт отображает характеристическую кривую на ЖК-дисплее MPO-2000 и записывает измерения в файл .csv.

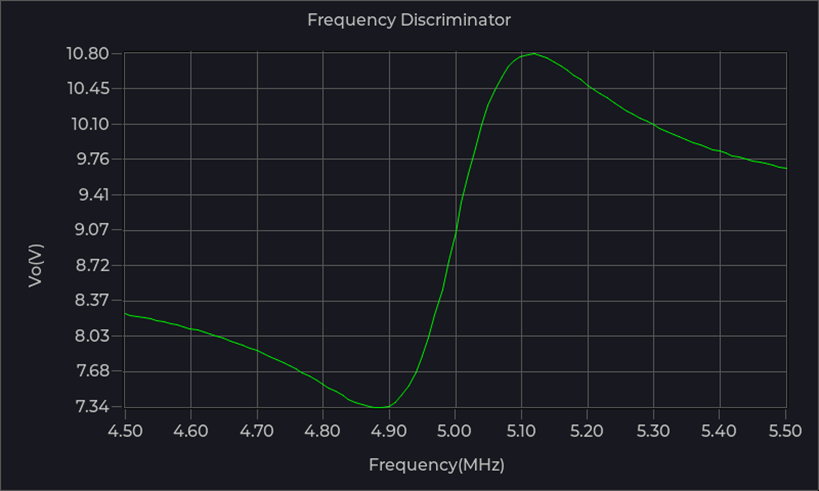

На рисунке выше показана S-образная кривая со 101 контрольной точкой, расположенной на расстоянии 10 кГц друг от друга, выполненная менее чем за 60 секунд. Хотя кривая демонстрирует некоторые линейные сегменты, она значительно улучшает исходное табличное представление данных и сокращает ручные усилия.

Анализ характеристической S-кривой демодулятора FM с использованием Осциллографа GW Instek MPO-2000 прост и дает ценную информацию о производительности устройства. Следуя изложенным шагам, инженеры могут эффективно оценивать и оптимизировать демодуляторы FM для своих конкретных приложений. Расширенные функции MPO-2000 делают его незаменимым инструментом в обработке сигналов, гарантируя надежные и точные измерения.
