Как проверить батарею с помощью мультиметра. Полное руководство. Пояснение 3. Окончание

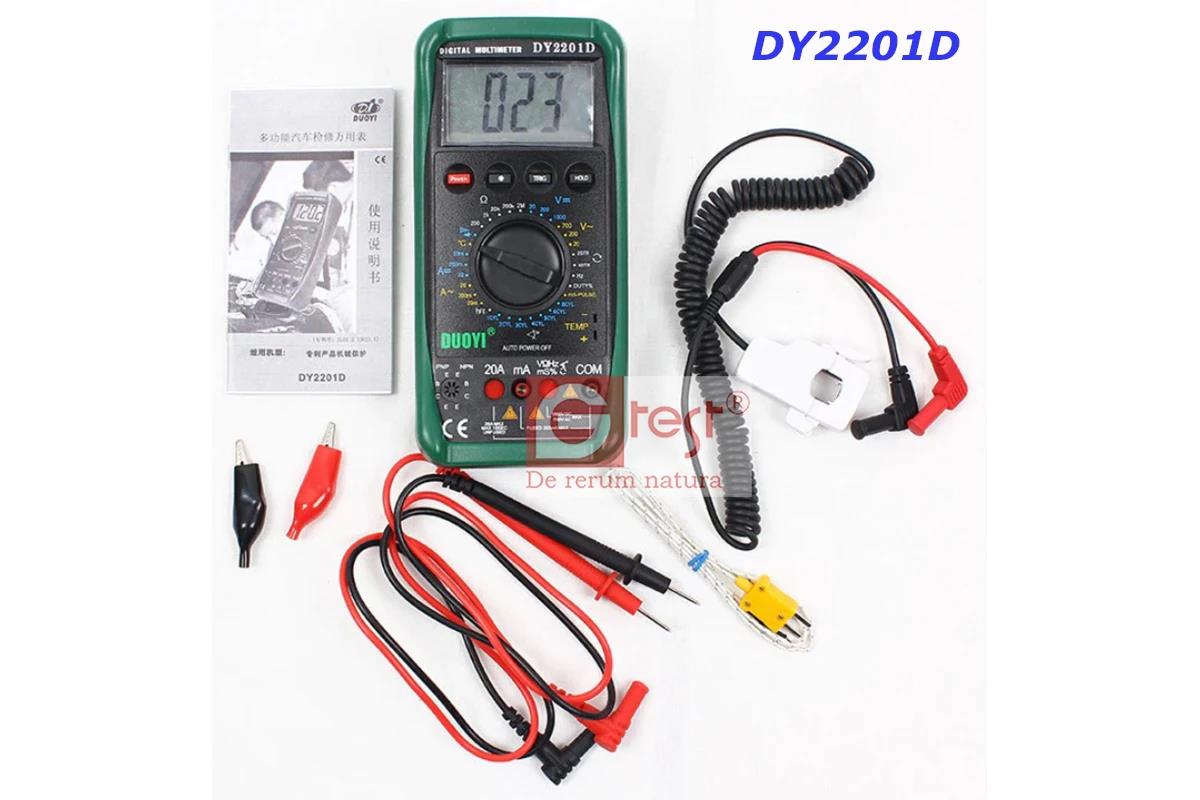

DUOYI DY2201D, ЖК-цифровой автомобильный мультиметр
Интересуетесь, как проверить батарею с помощью мультиметра? Следуйте этому простому руководству, чтобы измерить напряжение, определить разряженные батареи и обеспечить бесперебойную работу устройств.
Содержание
- Основы работы с мультиметром
- Инструменты и подготовка к работе
- Пошаговая инструкция по проверке батареи с помощью мультиметра
- Как интерпретировать результаты измерения напряжения батареи
- Распространённые ошибки при проверке батареи
- Почему проверка с помощью мультиметра важна для систем хранения энергии
- Выводы
- Часто задаваемые вопросы
В системах хранения энергии (ESS) батареи играют важную роль, поскольку именно в них хранится электроэнергия. Поэтому батареи должны быть в хорошем состоянии, чтобы система работала оптимально. Слабые батареи могут нарушить работу всей системы. Поэтому пользователям очень важно регулярно проверять состояние своих батарей.
Мультиметр - это универсальный прибор, который позволяет быстро проверить напряжение батареи. Измеряя напряжение, можно определить, находится ли батарея в хорошем состоянии или нуждается в подзарядке либо замене.
Основы работы с мультиметром
Прежде чем переходить к проверке батареи, необходимо понимать основные функции мультиметра. Этот прибор используется для измерения трёх основных электрических параметров:
- Напряжение (вольт) - для определения состояния батареи и уровня её заряда.
- Ток (ампер) - для контроля входящего или исходящего электрического тока.
- Сопротивление (ом) - для измерения сопротивления электрической цепи.
При проверке батареи используется режим измерения постоянного напряжения (DC Voltage).
Инструменты и подготовка к работе
Для проверки батареи понадобятся:
- Мультиметр.
- Измерительные щупы.
- Аккумулятор ESS или литий-ионная батарея для тестирования.
Меры безопасности:
- Убедитесь, что мультиметр переведён в режим измерения постоянного напряжения.
- Держите руки сухими, а рабочее место чистым.
- Не допускайте соприкосновения красного и чёрного щупов.
- Аккумуляторы большой ёмкости рекомендуется проверять без нагрузки.
Такая подготовка делает измерения более безопасными и точными.
Пошаговая инструкция по проверке батареи с помощью мультиметра
Для пользователей систем хранения энергии регулярная проверка батарей особенно важна, поскольку состояние одного аккумулятора может влиять на производительность всей системы.

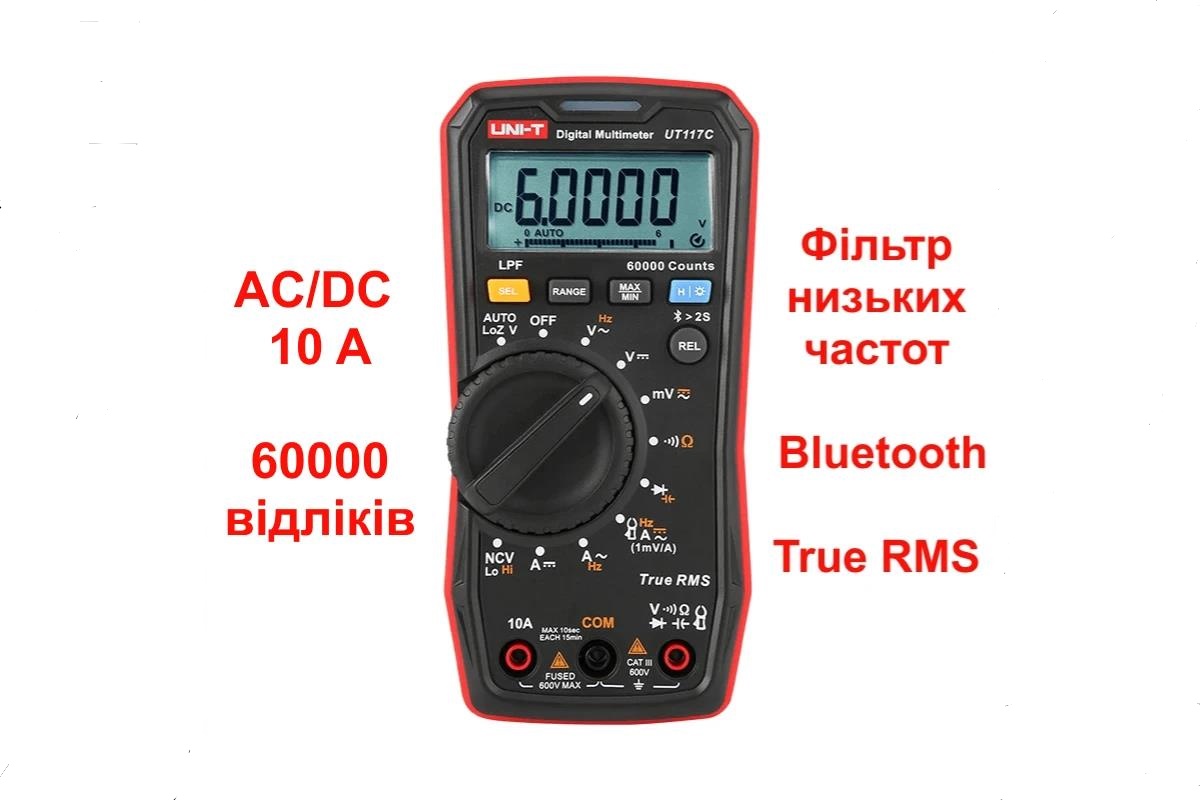

UNI-T UT117C Высокоточный цифровой мультиметр True RMS
- Выберите режим измерения постоянного напряжения (DC).
- Установите подходящий диапазон измерений. Для батареи 12 В рекомендуется диапазон 20 В.
- Подключите щупы. Красный щуп к положительной клемме (+), чёрный - к отрицательной (-).
- Снимите показания. На дисплее отобразится текущее напряжение батареи.
- Запишите результат. Это позволит отслеживать состояние нескольких батарей в системе.
Этот метод позволяет быстро и безопасно оценить состояние батареи.
Как интерпретировать результаты измерения напряжения батареи
Следующая таблица поможет определить состояние батареи по результатам измерения напряжения.
| Тип батареи (ESS) | Напряжение | Состояние батареи |
|---|---|---|
| 12V Battery | ≥ 12.6V | Полностью заряжена и исправна |
| 12.4V | Около 75% ёмкости | |
| 12.2V | Около 50% ёмкости | |
| 12.0V | Требуется подзарядка | |
| ≤ 11.8V | Критический уровень, требуется зарядка или замена | |
| 24V Battery | ≥ 25.2V | Полностью заряжена и исправна |
| 24.8V | Около 75% ёмкости | |
| 24.4V | Около 50% ёмкости | |
| 24.0V | Требуется подзарядка | |
| ≤ 23.6V | Критический уровень, требуется зарядка или замена | |
| 48V Battery | ≥ 50.4V | Полностью заряжена и исправна |
| 49.6V | Около 75% ёмкости | |
| 48.8V | Около 50% ёмкости | |
| 48.0V | Требуется подзарядка | |
| ≤ 47.2V | Критический уровень, требуется зарядка или замена |
С помощью этой таблицы пользователи ESS могут быстро определить состояние своих аккумуляторов и своевременно принять необходимые меры.

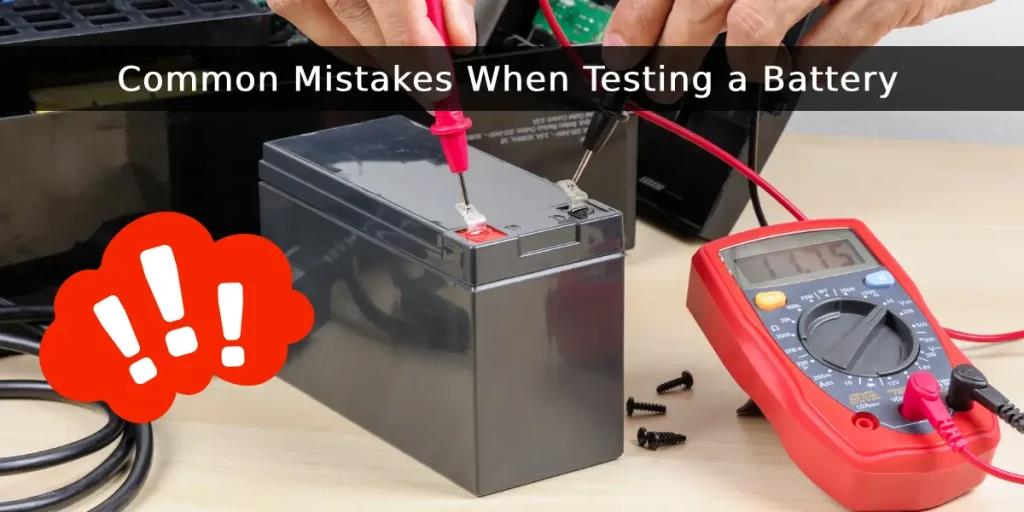

Распространённые ошибки при проверке батареи
- Выбор неправильного режима мультиметра. Использование режима AC вместо DC приводит к ошибочным результатам.
- Проверка батареи под нагрузкой. Напряжение может отображаться ниже реального значения.
- Повреждённые или плохо подключённые щупы. Вызывают нестабильные показания.
- Случайное соприкосновение щупов. Может привести к короткому замыканию.
- Игнорирование средств защиты. При работе с мощными аккумуляторами рекомендуется использовать защитные очки и перчатки.
Избегая этих ошибок, можно повысить точность измерений и безопасность работы.
Почему проверка с помощью мультиметра важна для систем хранения энергии
Аккумуляторы являются ключевым элементом любой системы хранения энергии. Если их состояние ухудшается, это напрямую влияет на производительность всей системы. Регулярный контроль напряжения помогает своевременно выявлять деградацию батарей и предотвращать серьёзные неисправности.
Периодическая проверка позволяет продлить срок службы аккумуляторов, повысить надёжность системы и избежать незапланированных затрат на ремонт.
Выводы
Проверка батареи с помощью мультиметра - простой и эффективный способ контроля состояния аккумуляторов. Регулярные измерения позволяют своевременно обнаруживать снижение ёмкости, выполнять подзарядку или замену батарей и поддерживать стабильную работу системы хранения энергии.
