Как протекает ток через конденсаторы? Он течет только в одном направлении?

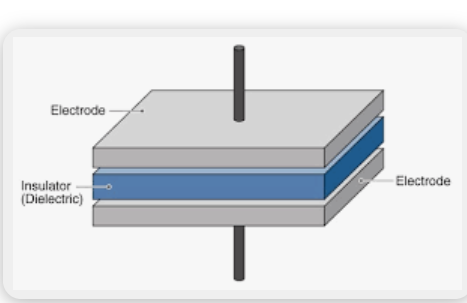

Конденсатор состоит из двух проводящих пластин, разделенных изолятором, как показано ниже на простой схеме конструкции конденсатора.

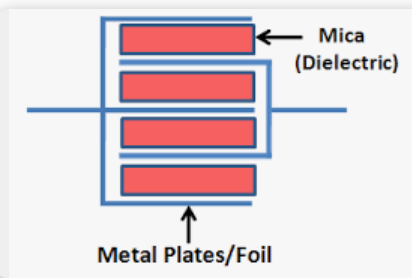

Итак, никакой ток не может течь через конденсатор. Однако ток может течь на пластины конденсатора и с них во время его зарядки и разрядки, поэтому кажется, что он проходит через конденсатор. При постоянном токе конденсатор заряжается до напряжения источника питания, а ток уменьшается от максимального значения до нуля по мере полной зарядки. При разрядке происходит обратный процесс. Ниже приведена схема, показывающая конденсатор с увеличенной площадью пластин для хранения большего заряда.

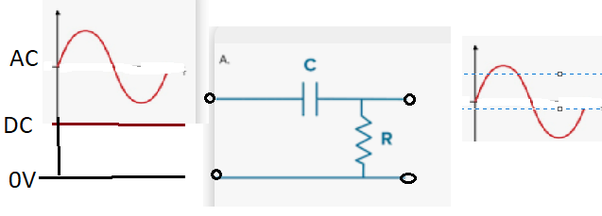

Определенные схемы с использованием конденсаторов и резисторов построены таким образом, чтобы блокировать постоянный ток, но пропускать сигнал переменного тока. Переменный ток непрерывно заряжает и разряжает конденсатор через резистор, создавая падение переменного напряжения на резисторе. Постоянный ток заряжает конденсатор до определенного уровня, после чего постоянное напряжение остается неизменным. Выходной сигнал переменного тока снимается с резистора.

Принцип работы конденсатора в цепях постоянного и переменного тока

Конденсаторы широко используются в электронных устройствах для накопления электрического заряда, фильтрации сигналов, сглаживания пульсаций напряжения и разделения цепей по постоянному и переменному току. Благодаря своим свойствам они являются важными компонентами блоков питания, измерительных приборов, генераторов сигналов и другой электронной аппаратуры.

Для диагностики и проверки электронных компонентов часто используются цифровые мультиметры с функцией измерения емкости. Такие приборы позволяют быстро определить исправность конденсаторов и других элементов электрических цепей.
