Как измерить напряжение и ток с помощью токоизмерительных клещей

Как измерить напряжение и ток с помощью токовых клещей

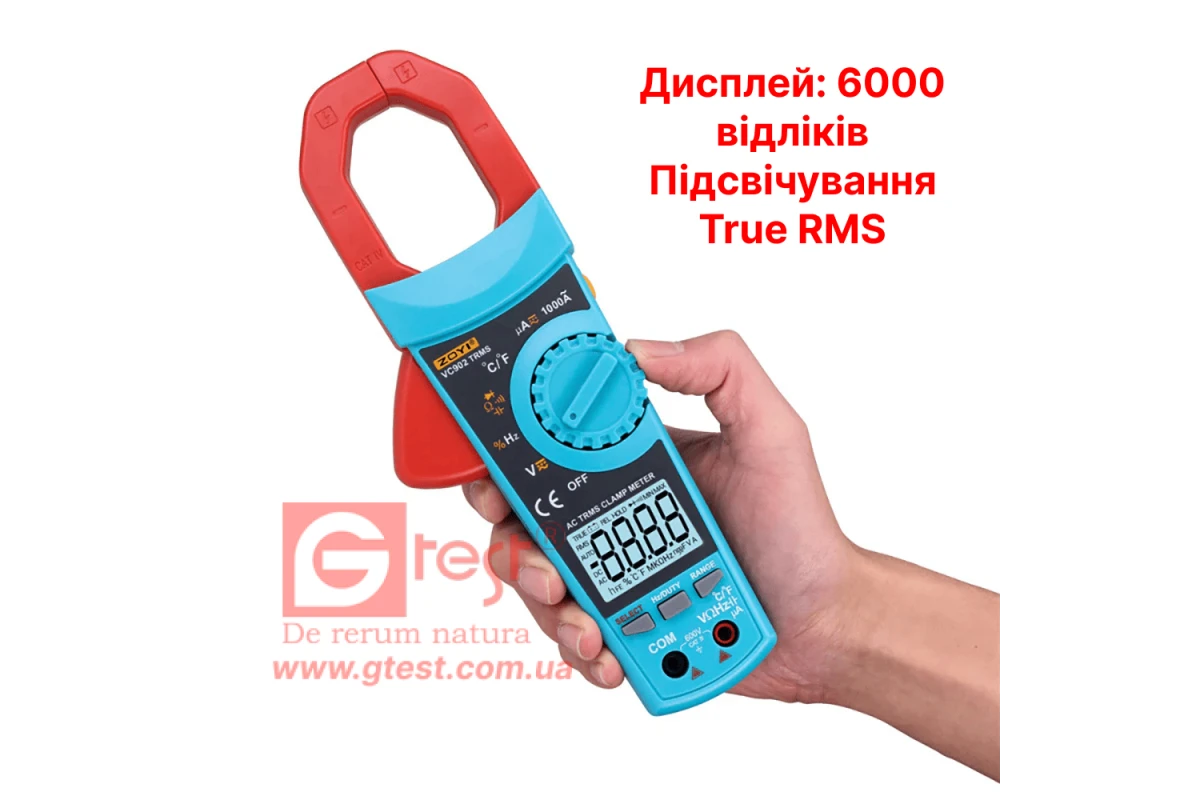

Токовые клещи - это измерительный прибор, предназначенный для измерения силы тока в работающей электрической цепи без отключения питания и разрыва проводника. Благодаря этому измерения выполняются быстро, безопасно и без вмешательства в работу оборудования.

По принципу действия токовые клещи являются разновидностью трансформатора тока. Проводник, по которому протекает ток, выполняет роль первичной обмотки, а измерительная катушка внутри прибора - роль вторичной обмотки. Магнитное поле, создаваемое током в проводнике, индуцирует сигнал во вторичной обмотке, который преобразуется в показания силы тока на дисплее.

Фактически токовые клещи работают по принципу электромагнитной индукции. Чем больше ток проходит через проводник, тем сильнее создаваемое магнитное поле и тем большее значение отображается на экране прибора.

В трёхфазных электрических сетях измерения выполняются отдельно для каждой фазы. Одновременный захват нескольких проводников может привести к взаимной компенсации магнитных полей и появлению ошибочных показаний.

Возможности современных токовых клещей

Современные токовые клещи способны выполнять не только измерение силы тока. Многие модели совмещают функции цифрового мультиметра и позволяют измерять:

• переменный ток (AC);
• постоянный ток (DC);
• переменное напряжение (ACV);
• постоянное напряжение (DCV);
• сопротивление;
• целостность электрических цепей;
• диоды и электронные компоненты.

Для измерения напряжения и сопротивления используются стандартные измерительные щупы, аналогичные тем, которые применяются в цифровых мультиметрах.

Как измерить ток токовыми клещами

Для измерения силы тока выполните следующие действия:

1. Установите переключатель прибора в режим измерения тока.
2. Выберите подходящий диапазон измерения.
3. Откройте измерительные клещи.
4. Охватите только один проводник.
5. Дождитесь стабилизации показаний и считайте результат.

При работе с трёхфазными системами каждую фазу необходимо измерять отдельно.

Как измерить напряжение токовыми клещами

Многие современные токовые клещи оснащены функцией измерения напряжения.

Для этого необходимо:

1. Подключить измерительные щупы к соответствующим разъёмам прибора.
2. Установить режим измерения напряжения.
3. Выбрать диапазон переменного или постоянного напряжения.
4. Подключить щупы к точкам измерения.
5. Считать показания с дисплея.

Например, при измерении сетевого напряжения 220 В один щуп подключается к фазному проводнику, а второй - к нейтральному проводнику.

Токовые клещи для измерения постоянного тока

Классические токовые клещи, работающие по принципу трансформатора тока, предназначены только для измерения переменного тока. Это связано с тем, что постоянный ток не создаёт переменного магнитного поля, необходимого для работы измерительного трансформатора.

Поэтому обычные токовые клещи не способны измерять постоянный ток.

Для измерения постоянного тока используются специальные модели с датчиком Холла. Такие приборы позволяют измерять как переменный, так и постоянный ток без разрыва электрической цепи.

При выборе прибора следует обращать внимание на наличие обозначений DCA, AC/DC или указание на поддержку датчика Холла в технических характеристиках.

Преимущества токовых клещей

• Безопасное измерение без разрыва электрической цепи.
• Быстрое получение результатов.
• Возможность измерения больших токов.
• Удобство диагностики электрооборудования.
• Совмещение функций амперметра и мультиметра.

Современные токовые клещи объединяют возможности амперметра и цифрового мультиметра.

Заключение

Токовые клещи являются универсальным измерительным инструментом для электриков, инженеров и специалистов по обслуживанию электрооборудования. Они позволяют безопасно измерять силу тока без разрыва цепи, а современные модели дополнительно поддерживают измерение напряжения, сопротивления и других электрических параметров.

Для измерения постоянного тока необходимо использовать модели с датчиком Холла, тогда как стандартные токовые клещи предназначены преимущественно для работы с переменным током.
