Как измерить ток с помощью токовых клещей- приставок

Точное измерение тока крайне важно для диагностики электрических систем, устранения неисправностей цепей и обеспечения эффективной работы оборудования. Токовые клещи, используемые с цифровым мультиметром (DMM), обеспечивают безопасное и точное измерение тока без прямого контакта с проводами под напряжением. Независимо от того, измеряете ли вы переменный или постоянный ток, выбор подходящих клещей, понимание типа их выходного сигнала и соблюдение правильных методов измерения имеют решающее значение.

В этом руководстве описаны шаги по измерению тока с помощью токовых клещей-приставок, объяснены основные меры безопасности и представлены рекомендации по получению точных показаний в различных электротехнических системах.

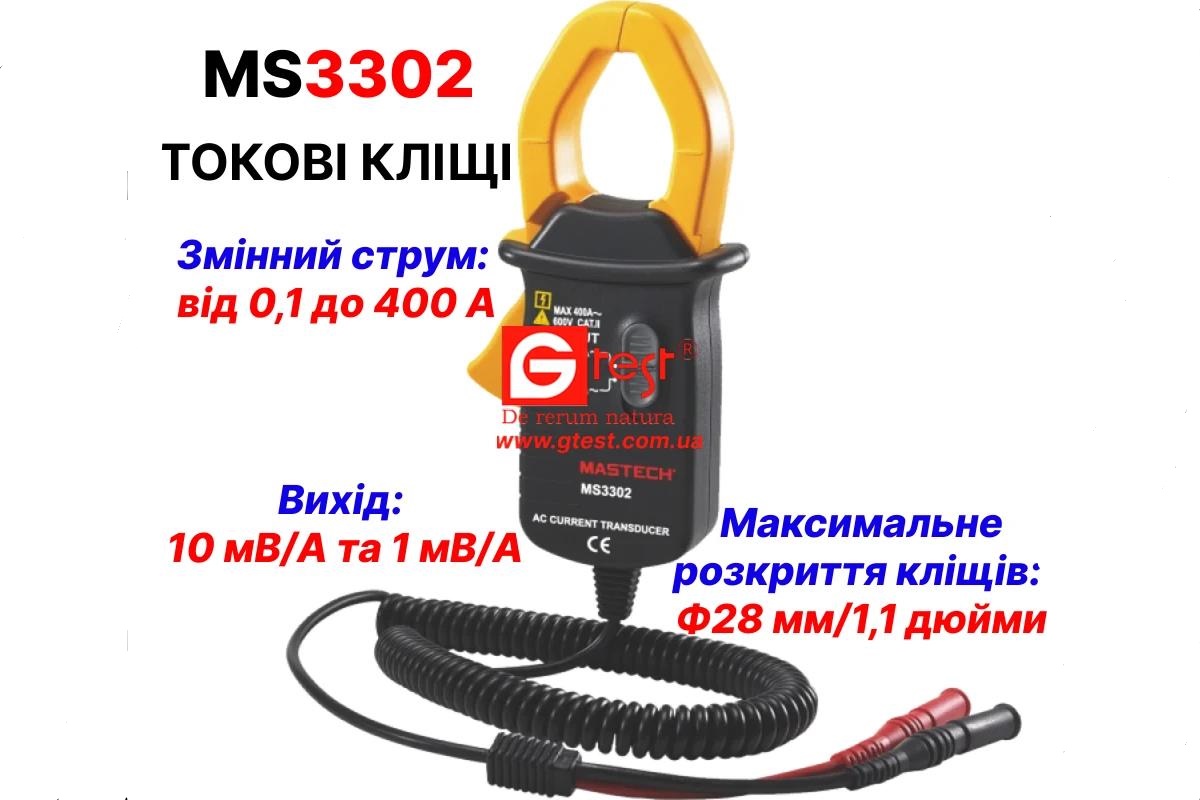

MS3302Токовые клещи (активировать гиперссылку)

Пошаговое руководство по измерению тока с помощью цифрового мультиметра и токовых клещей-приставок

Шаг 1. Переменный или постоянный ток?

• Определите, какой ток измеряется: переменный или постоянный.

Шаг 2. Выберите подходящие клещи

• Выберите клещи для вашего цифрового мультиметра, предназначенные для измерения определенного тока, или те, которые могут измерять как переменный, так и постоянный.

Примечание: Ознакомьтесь с характеристиками клещей и определите, выдают ли клещи уровень тока или уровень напряжения.

Шаг 3. Определите ожидаемый максимальный ток

• Определите ожидаемый максимальный ток цепи, проверив паспортную табличку компонента или номинал автоматического выключателя. Клещи с разъемом доступны с различными предустановленными диапазонами. Определите, достаточно ли диапазона вашего мультиметра или клещей для измерения этого тока. Если нет, выберите прибор с более широким диапазоном.

Примечание: Если на мультиметре есть предохранители на клеммах, убедитесь, что их предохранители исправны.

Шаг 4. Настройка цифрового мультиметра

• Чтобы измерить переменный ток с помощью клещей с токовым выходом, поверните ручку настройки в положение mÃ/Ã.

• Подключите чёрный измерительный провод к разъему COM.

• Для подключения клещей с выходом переменного тока подключите красный измерительный провод к разъему mÃ/Ã. Эти клещи предназначены только для измерения переменного тока и, в зависимости от коэффициента масштабирования клещей, подают на цифровой мультиметр 1 мА на каждый 1 А измеряемого тока (1 мА/А).

• Для измерения переменного/постоянного тока с помощью клещей с выходом напряжения поверните ручку настройки на mVac для измерения переменного тока или на mVdc для измерения постоянного тока.

Шаг 5. Откройте клещи

• Чтобы открыть клещи, нажмите на курок.

Шаг 6. Захватите проводник

• Захватите один проводник между клещами.

Перед снятием показаний убедитесь, что клещи полностью закрыты.

Шаг 7. Посмотрите на дисплей

• Посмотрите на показания на дисплее.

Совет: клещи измеряют ток в цепи, измеряя напряжённость магнитного поля вокруг одного проводника. По возможности отдаляйте испытательный проводник от окружающих проводников на расстояние нескольких дюймов. Цель: предотвратить попадание на клещи паразитных магнитных полей. Если это невозможно, снимите несколько показаний в разных местах одного проводника. Не измеряйте экранированные проводники, так как магнитные поля значительно ослабевают или даже исчезают.

Как анализировать текущие измерения

Знание потребляемого тока в системе, компоненте или цепи очень полезно при поиске и устранении неисправностей. Электрические компоненты, такие как двигатели, часто имеют паспортную табличку с номинальным током цепи. Измеренный ток можно сравнить с этим номиналом, чтобы определить состояние компонента.

Измерьте ток, чтобы определить, сколько нагрузки (например, двигателя) потребляет система. Вы также можете измерить общую нагрузку в цепи. Например, двигатель перегружен, если он потребляет ток больше номинального, и недогружен, если потребляет меньше. При поиске и устранении неисправностей технический специалист может провести базовое измерение и выявить перегрузку, перегрузку по току или дисбаланс токов между фазами.

Как правило, превышение номинального тока обычно указывает на проблему, которая может вызвать дополнительные проблемы. Более высокий ток приводит к повышению температуры, что может привести к пробою изоляции и выходу компонента из строя. Большинство цифровых мультиметров могут измерять только постоянный или переменный ток силой до 10 А. Более высокие значения тока необходимо уменьшить с помощью токовых клещей, которые позволяют измерять ток в цепи от 0,01 А до 1000 А, измеряя напряжённость электрического поля вокруг проводника.

Для максимальной эффективности рекомендуется проводить измерение тока при первой установке оборудования и в процессе его нормальной работы. Эти измерения можно использовать для сравнения при поиске и устранении неисправностей в будущем.
