Кабельные тестеры. Вопросы / Ответы / Мнения. Часть 2. Окончание

Какой хороший тестер для медных и оптических кабелей можно приобрести недорого?

Sam Fredericks

Старший специалист по телекоммуникационным сетям в Broad Spectrum (2008–настоящее время)

Вы не найдете такого, который бы делал и то, и другое.

Можно приобрести аналоговый кабельный измеритель, который измеряет напряжение и сопротивление, за небольшие деньги. Лучший из тех, что у меня были, называется Robin. Мой цифровой измеритель — 3M DSP 965, он стоил около 15 000 долларов. Для оптического измерения можно найти световой щуп менее чем за 100 долларов, а рефлектометр (OTDR) обойдется в целое состояние, в диапазоне от 15 000 до 30 000 долларов, но в нем есть все необходимое.

Надеюсь, это поможет.

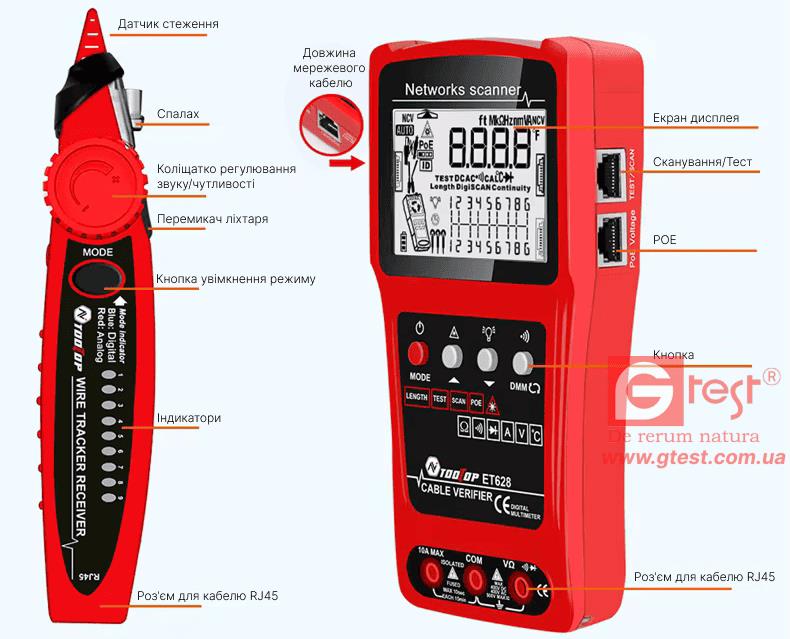

ET628 Тестер-трекер длякабеля с ЖК-дисплеем и VFL (активировать гиперссылку)

Какие инструменты следует использовать при прокладке Ethernet-кабеля (NF-8508)

Tony Li

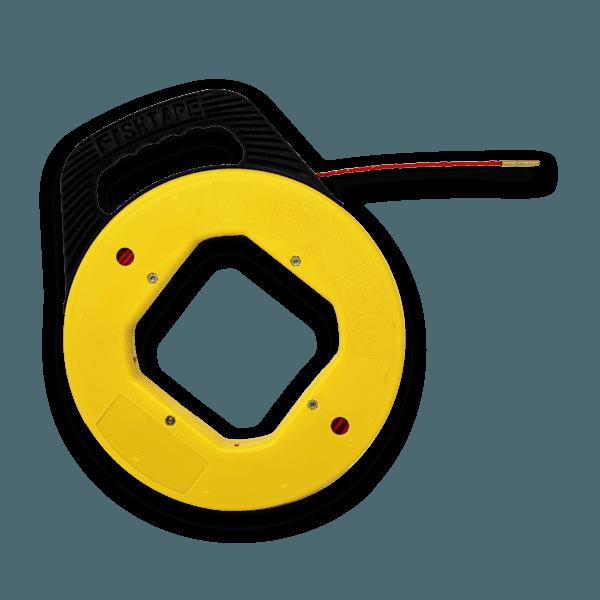

Вам понадобится протяжной кабель.

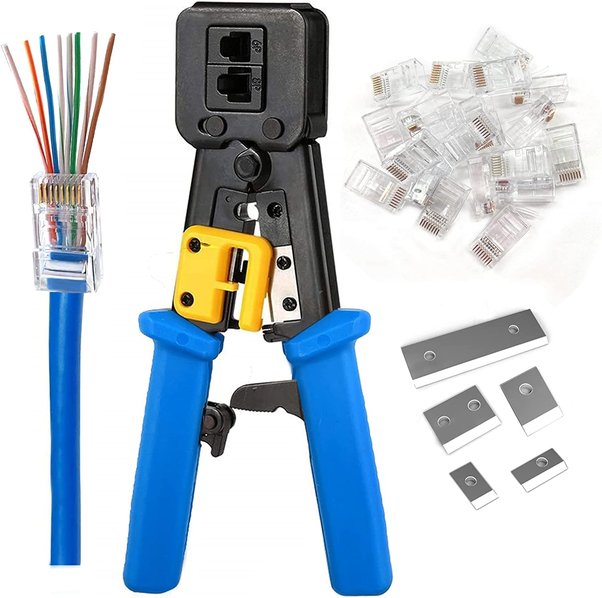

Инструмент для обжима и соединители

И тестер кабеля

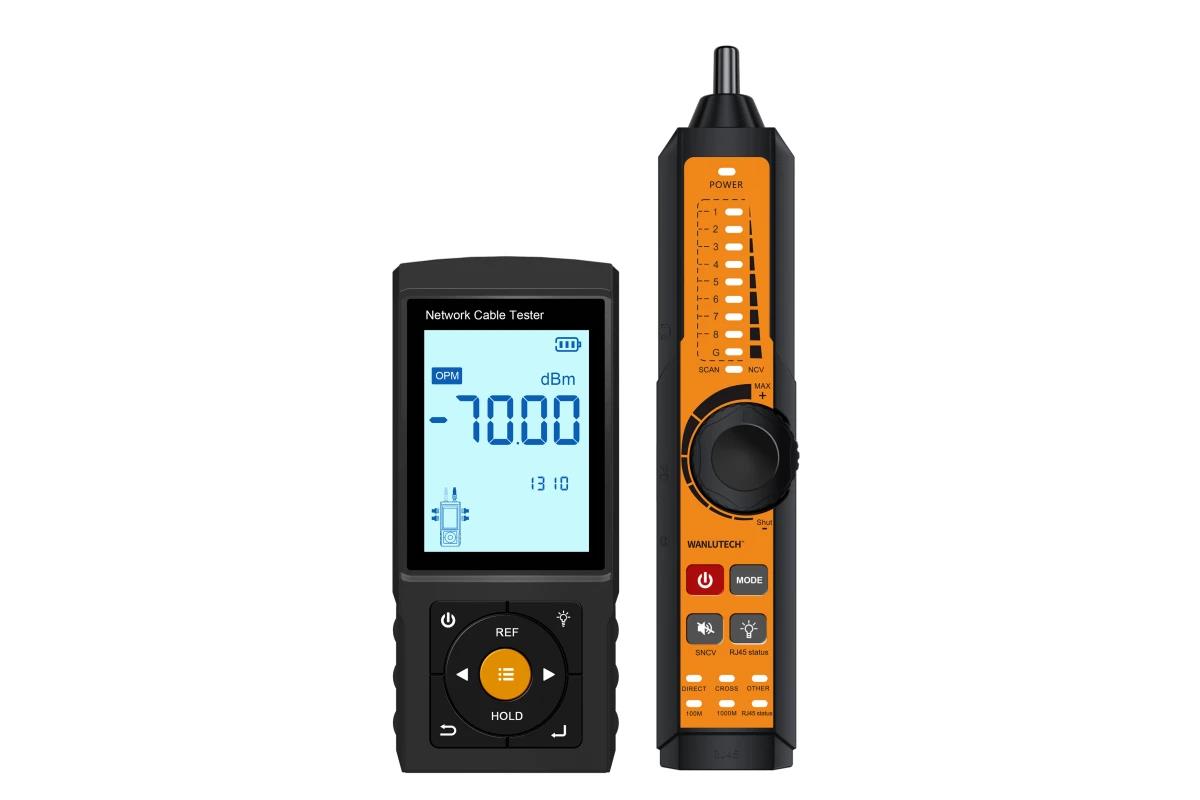

LT-300S Сетевой кабельный тестер (активировать гиперссылку)

Однако более эффективным инструментом является количество местных подрядчиков, специализирующихся на подобных работах.

Как проверить Ethernet-кабель с помощью тестера?

Wayne Ruffner

Инженер по телекоммуникациям/сетям, магистральные системы оптоволоконной связи

Существует множество небольших тестовых устройств, которые могут справиться с этой задачей. Есть очень простые, которые проверяют отдельные провода, и более сложные устройства, которые могут проверять пары (что предпочтительнее).

В качестве хорошего, но недорогого тестера я нашел NF-466:

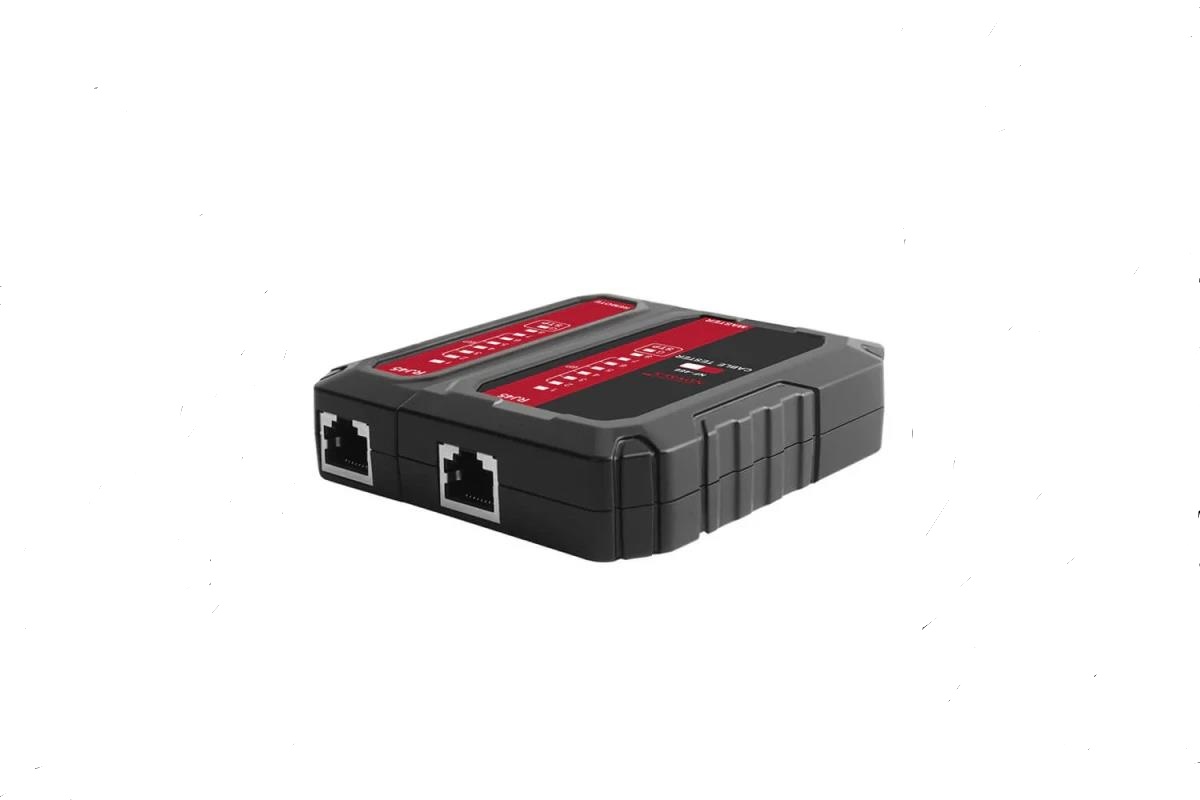

NF-466 Тестер кабеля Ethernet (активировать гиперссылку)

Как видите, он состоит из двух компонентов, по одному на каждый конец кабеля. Очень прост в использовании: больший блок посылает различные сигналы на другой блок, а светодиоды последовательно отображают исправные или неисправные пары. Таким образом, вкратце, устройство состоит из двух компонентов — это не одностороннее устройство.

Гораздо более универсальным инструментом был бы NOYAFA NF-8508:

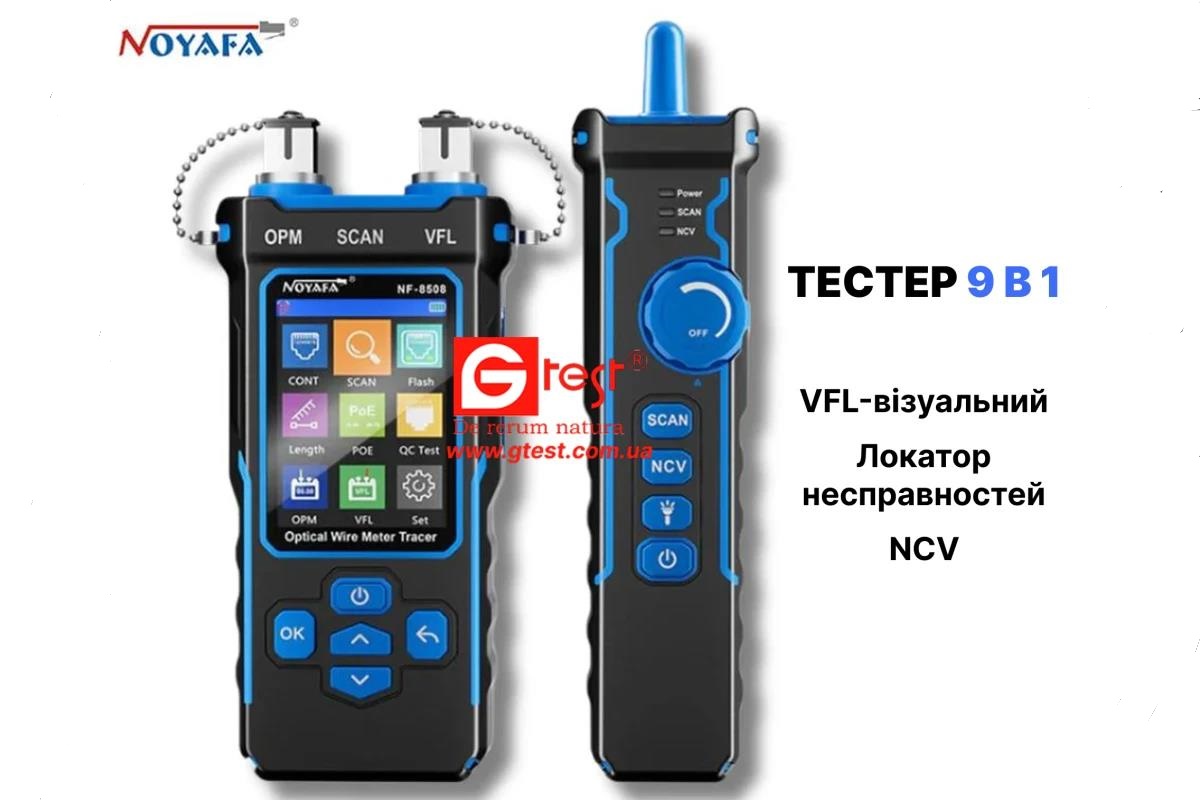

NF-8508 Многофункциональный сетевой кабельный тестер 9 в 1 (активировать гиперссылку)

Это добавляет аналогичную функцию тестирования, а также надежную функцию трассировки для тех мест, где слишком много кабелей.

Есть более дешевые варианты для обоих этих случаев, но NOYAFA трудно превзойти, если вы хотите иметь что-то надежное на долгосрочную перспективу.

Как работают тестеры длины кабеля?

Chris Stanfield

Бывший инженер-электронщик (1977–2016)

Метод заключается в отправке импульса по кабелю и измерении времени, необходимого для возвращения импульса, отраженного от клеммы кабеля. Импульс распространяется со скоростью света, поэтому время прохождения импульса туда и обратно можно перевести в расстояние, а затем разделить на два, чтобы получить фактическую длину. Этот метод также можно использовать для обнаружения неисправностей, поскольку они обычно вызывают отражение, которое возвращается раньше.

Как работает тестер розеток? Как он определяет, какой кабель оборван/перевернут (NF-825TMR) (активировать гиперссылку)?

Joe Levy

Американский трехламповый тестер — это простое устройство.

Одна лампа подключена между фазой и нейтралью. Эта лампа загорится, если в розетке есть напряжение.

Вторая лампа подключена между фазой и заземлением. Эта лампа загорится, если клемма фазы действительно подключена к фазе (фаза через автоматический выключатель).

Третья лампа подключена между нейтралью и заземлением. Эта лампа загорится только в том случае, если розетка подключена неправильно, так что клемма нейтрали подключена к фазе.

Таким образом, правильно подключенная розетка загорит только первые две лампы.
