Как работает тестер кабеля RJ45?
Тони Ли
Строительная бригада, занимающаяся интернет-инфраструктурой
В основном, он посылает сигналы по каждому из проводников, проверяя, правильно ли они принимаются. Хороший тестер проверит распиновку, работоспособность всех проводников и наличие перекрестных помех.
Как можно использовать кабельный тестер?
Дэниел Г. Хербст
О каком типе кабельного тестера вы говорите, поскольку существует множество различных вариантов. Телефонный; для передачи данных; кабельный; электрический и т. д., и что вы пытаетесь проверить?
Какие лучшие тестеры оптоволоконных кабелей в отрасли?
Wayne Ruffner
Существует множество качественных и сложных продуктов, полезных для создания и поддержания работоспособности оптических сетей. Кроме того, существует множество различных «типов» оптических сетей, которые предъявляют разные требования и к оборудованию. Для эффективного использования каждого тестового оборудования в зависимости от сети требуются разные навыки и техническое понимание. Например: рефлектометры OTDR, вероятно, являются первым уровнем, о котором большинство людей думают, когда речь идёт о тестировании оптических сетей. Но для того, чтобы получить максимальную отдачу от этих приборов, необходимы определённые знания, и это лишь отчасти теоретические знания — для достижения высокого уровня квалификации требуется большой практический опыт.
Комплекты BERT также играют ключевую роль в сертификации телекоммуникационных сетей, будь то PDH, SONET/SDH, OTN или Ethernet. Их довольно легко начать использовать, и их стоимость не слишком высока, а также существует удовлетворительная система повышения квалификации для достижения экспертного уровня.
Затем идут OSA и сети DWDM и CWDM. Еще один набор навыков, техническая основа науки и техники, лежащих в основе происходящего.
Микроскопы для анализа разъемов не всегда считаются критически важными, но пока у вас нет такого прибора (со всеми необходимыми адаптерами) и вы не примените его к своей сети, вы действительно не сможете понять, насколько он важен для понимания того, что происходит в вашей сети.
Черт возьми, даже использование обычного измерителя мощности требует базовых знаний о том, что он показывает, как использовать полученные данные и как двигаться дальше в управлении вашей сетью.
Существует множество старого оборудования/устройств, бывших в употреблении, которые все еще могут обеспечить высокую отдачу от вложенных средств, в зависимости от того, чем вы занимаетесь, вашего уровня квалификации и бюджета.
Покупка комплекта оборудования для себя и своей команды — это захватывающее событие, но также и возможность все испортить, чрезмерно оснастив неподходящие вещи и недостаточно — для критически важных функций, — и превысив бюджет.
Не торопитесь. Узнайте, кто действительно знает свое дело, оцените глубину и широту их опыта и получите от них обратную связь, основанную на их знаниях о том, что вы планируете делать со своей сетью. Затем задайте дополнительные вопросы…
Какие риски или опасности связаны с использованием тестера сетевых кабелей?
Robert Miles
Бывший инженер-электронщик в компании Motorola.
ОЧЕНЬ опасно использовать их для проверки высоковольтных сетевых силовых кабелей, не отключив предварительно источник питания.
Как проверить работоспособность Ethernet-кабелей без тестера?
Chris Owen
Вы можете подключить кабель к двум коммутаторам или к коммутатору и сетевому порту ближайшего компьютера. Загорятся индикатор LINK на компьютере и индикатор LINK на коммутаторе. Если один из них не горит, значит, отсутствует связь. Обычно это ошибка приема.
Для установления соединения необходимы контакты 1, 2, 3, 6 (оранжевый и зеленый). Если один из них разомкнут, вы не сможете связаться с другим устройством. Некоторые коммутаторы позволяют подключать кабель к портам того же устройства, и при этом будет отображаться сообщение «Link».
ПРИМЕЧАНИЕ: это создаст петлю в сети, что обычно негативно сказывается на работе сети. Используйте запасной коммутатор. При этом будет отображаться только информация о подключении, а не длина, NEXT, FEXT или сертификация скорости.
Как проверить работоспособность Ethernet-кабеля?
Bodhi Ench
Специалист по ИТ-сетям (2015–настоящее время)
Дешевый тестер лучше, чем ничего. Всего за 7 долларов вы можете приобрести вот это: Тестер сетевых кабелей Zoostliss RJ45 RJ11 RJ12 UTP LAN, сетевой инструмент: Amazon.com: Промышленное и научное оборудование
Это не мой любимый, но я носил его в сумке как запасной… Мой основной сгорел, поэтому этот позволил мне закончить работу — я проверяю каждое соединение, чтобы избежать головной боли в будущем.
Однако, если вы можете позволить себе немного больше, вот простой вариант, который мне нравится: Тестер сетевых кабелей Docooler 4-в-1 с дистанционным управлением, RJ11 RJ45 USB BNC LAN Cat5 Cat6, тестер телефонных кабелей: USB-адаптеры для сетей: Amazon.com: Промышленное и научное оборудование
Больше всего мне нравится то, что мне даже не нужно смотреть на него, если что-то не так — звуковой сигнал сообщит мне, что соединение в порядке.
Это не мой любимый момент, так как мне даже не нужно смотреть на него, если что-то не так — звуковой сигнал сообщит мне, что соединение в порядке.
У меня есть ещё несколько подобных устройств, все более дорогие, но с необходимыми мне функциями, например, тонеры (которые позволяют отслеживать кабели и идентифицировать отдельный кабель в пучке), устройства, которые показывают выходную мощность PoE, длину кабелей, а также позволяют подключать несколько идентификационных устройств, если я прокладываю кабели к центральному коммутатору, который будет показывать, какое устройство (и, следовательно, какое соединение) я сейчас тестирую. Ещё одна функция, которая мне нравится, — это мигание индикатора на коммутаторе.
Компания Pockethernet выпускает хорошее устройство, обладающее многими из этих функций, а также множеством других полезных возможностей: тестер кабелей и анализатор сети Ethernet с подключением к смартфону.
Многое из того, что вам следует приобрести, будет зависеть от степени вашего участия в сетевых технологиях, но я считаю даже самый дешёвый прибор таким же необходимым, как отвёртка у меня дома — я вожу его в машине, так как меня часто просят посмотреть что-нибудь во время поездок (а в моей сумке для сетевого оборудования я вожу три таких прибора).
Как проверить кабель?
Giulio Moro
Это зависит от типа кабеля. Иногда для диагностики требуется специальный кабельный тестер, а иногда (то есть, компьютерный специалист/электрик/ИТ-специалист) можно использовать простой мультиметр.

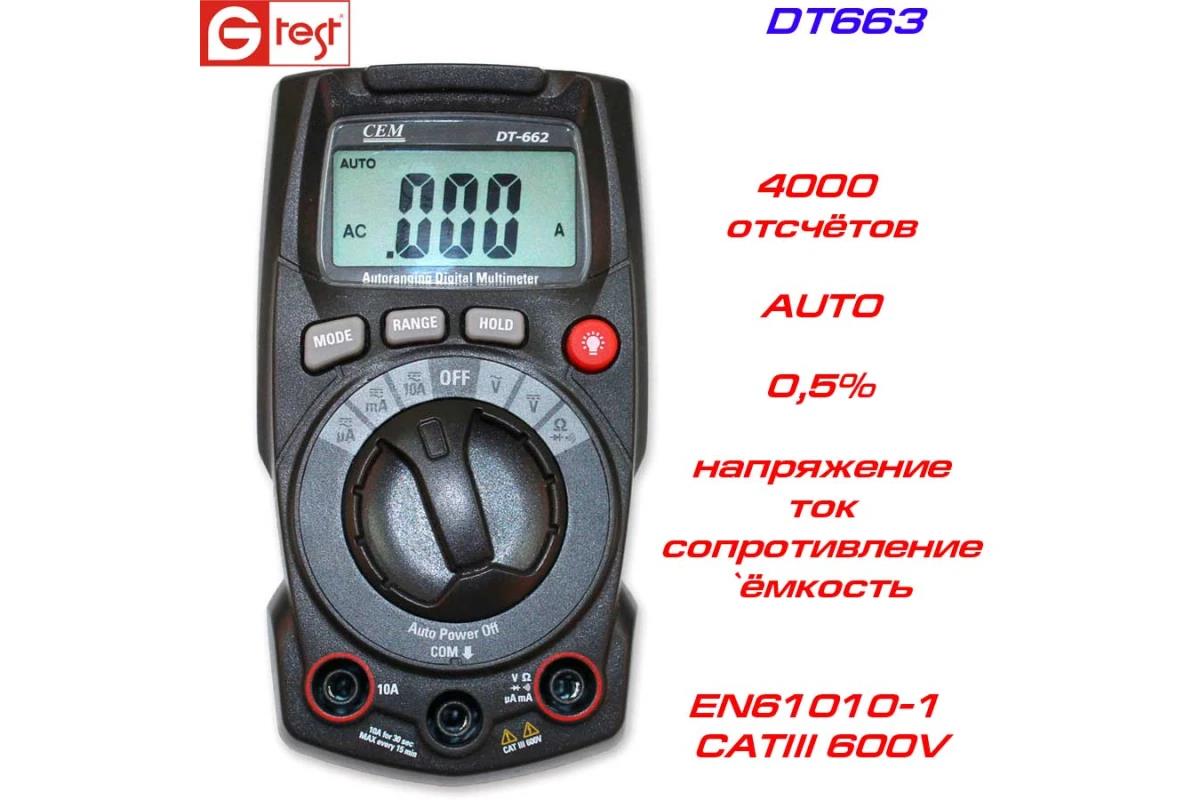

DT663 мультиметр цифровой (активировать гиперссылку)
Как определить качество HDMI-кабеля?
Andrew Silverman
Занимается проектированием/производством бытовой электроники.
Вы не сможете этого сделать, за исключением использования тестера кабелей для проверки целостности каждой сигнальной линии, или, что еще лучше, целостности сигнала на скоростях в несколько сотен мегагерц и низких колебаниях напряжения, используемых в настоящее время устройствами HDMI.
Плохие кабели могут фактически вносить визуальные помехи в сигнал HDMI — хотя это цифровой стандарт, в активной части видео каждого кадра отсутствует какая-либо коррекция ошибок, и это можно увидеть при чрезмерной длине кабелей или при использовании некачественных кабелей. В лучшем случае вы можете визуально оценить качество конструкции, например, адекватную защиту от натяжения в месте соединения кабеля с разъемом, качество пластикового литья и так далее.
Как проверить и устранить проблемы с Ethernet-кабелем?
Scott King Walker
Создание проводных компьютерных сетей с 1989 года.
Если проблема в кабеле, вы можете попробовать найти её с помощью тестера кабелей. Дешёвый тестер покажет, не повреждены ли какие-либо разъёмы или что-то подключено неправильно. Гораздо более качественный тестер проверит частотный диапазон и другие возможные проблемы.
Если это просто патч-кабель, замените его. Если это решит проблему, выбросьте старый. Патч-кабели изнашиваются при изгибании и выпрямлении.
Как длина кабеля Ethernet ухудшает сигнал? У меня есть кабель CAT 5 (устаревший) с 4 парами проводов, и я хотел бы узнать, сможет ли он передавать данные со скоростью выше 100 Мбит/с, если его длина будет меньше 100 метров? Например, 20-50 метров.
Dan Hoyer
Импеданс, сопротивление, емкость и перекрестные помехи — вот лишь некоторые из факторов, влияющих на качество проводного соединения. Что касается коллизий? Это имеет значение только в том случае, если вы не используете коммутируемую сеть. Например, концентраторы, а не коммутаторы. Поскольку 99,9% современного оборудования — это коммутаторы, это не очень важно. Чем длиннее ваш кабель, тем сильнее перечисленные выше факторы могут влиять на качество сигнала.Длина не будет иметь значения, если кабель низкого качества. Возможно, вам это сойдет с рук, а возможно, и нет. Я бы посоветовал попробовать и проверить пропускную способность и потери/ошибки пакетов. Если уровень потерь/ошибок приемлемый, то все в порядке.
Хотите узнать, что почти важнее типа/длины кабеля? Качество соединений на концах. Всё это сказано, но, вероятно, вам подойдет, и единственный способ убедиться в этом — подключить кабельный тестер к концам и проверить, проходит ли он сертификационные испытания для гигабитного Ethernet.
Существует ли программное обеспечение, с помощью которого я могу определить категорию CAT моего кабеля Ethernet RJ-45? У меня нет тестера для кабелей, а из-за инфляции они здесь очень дорогие.
Lawrence J Richard Jr
Более 30 лет опыта работы с ОС Windows.
Это должно быть написано на самом кабеле. Сегодня стандартный кабель — CAT 5e, хотя я видел дома с более дешевым CAT 5. CAT 5e — это самый минимум, который следует использовать, хотя переход на CAT 6 или 7 будет рекомендован, если вы предполагаете, что в будущем вам потребуется гораздо большая пропускная способность. Сходите в магазин, и вы найдете недорогой патч-корд CAT 5e или CAT 6 длиной 3, 6, 9, 12 или 15 футов.
Существует ли какое-либо устройство или метод для отслеживания кабелей Ethernet?
Rod Carty
Бывший техник по телекоммуникациям (1979–1990)

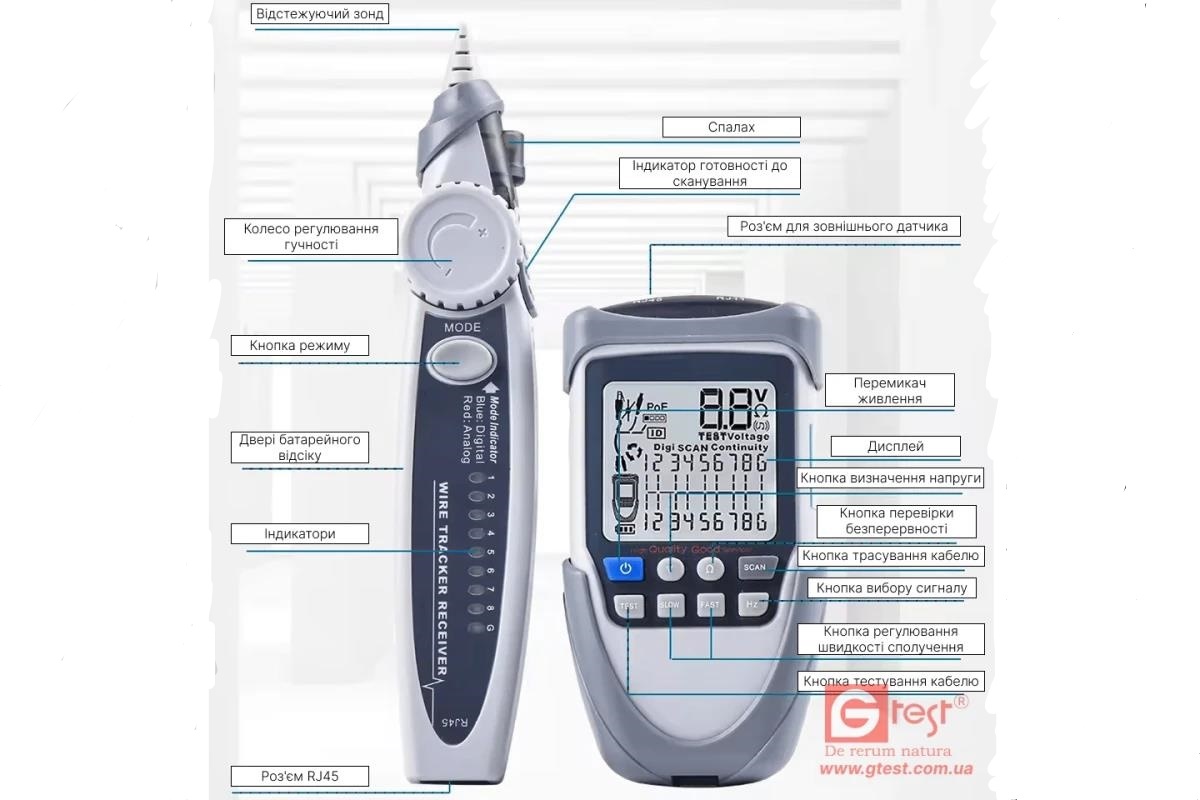

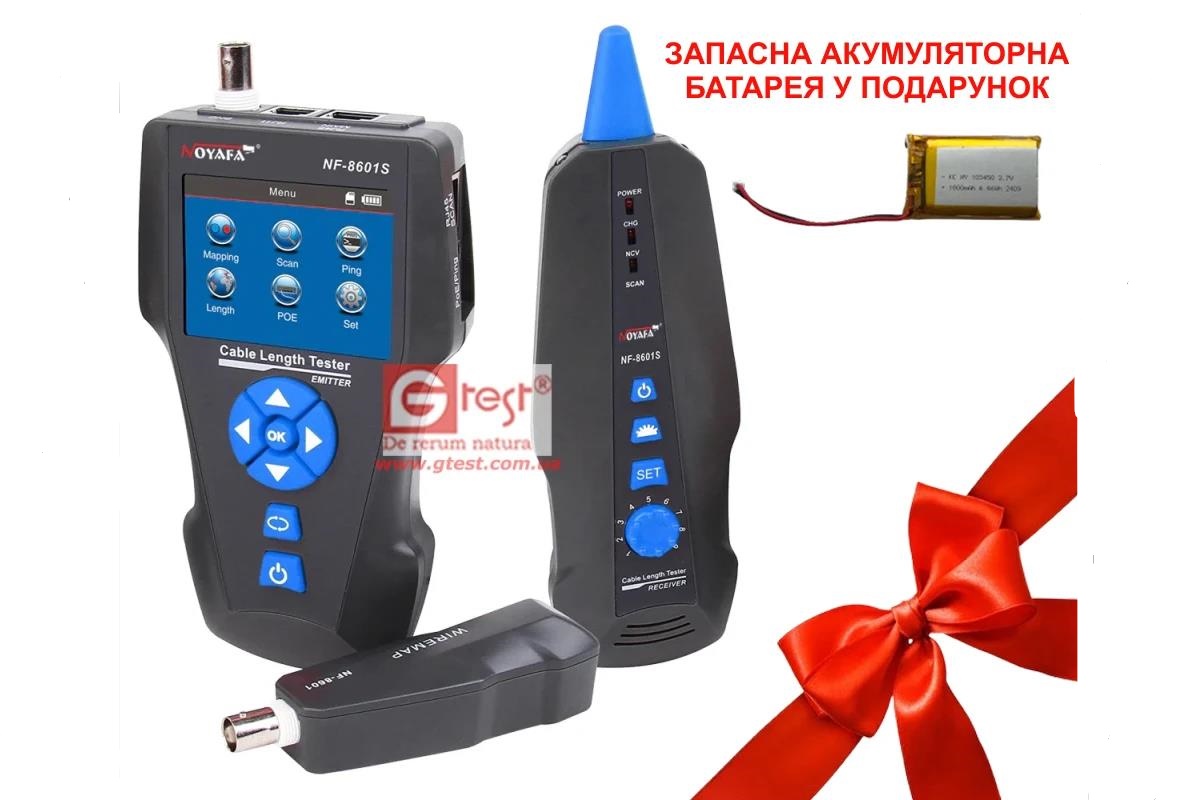

Да, это генератор тона. Он состоит из двух частей. Одна часть подает звуковой сигнал в кабель, а другая индуктивно (то есть без электрического контакта с проводами, по которым проходит сигнал) обнаруживает сигнал. Таким образом, он позволяет обнаружить сигнал в кабеле, просто перемещая детекторный щуп рядом с кабелем. Для этого не нужно открывать кабель. Вы также можете довольно хорошо различать несколько кабелей, проводя щупом взад и вперед по кабелям, отмечая, когда сигнал наиболее сильный.
Довольно известное название для этой пары устройств — «Лиса и гончая», и они существуют еще до появления кабелей Ethernet: сначала их использовали для телефонных кабелей. Обычно они поставляются с соответствующим разъемом для подключения к разъему Ethernet RJ-45 или телефонному разъему RJ-11. В мой комплект для проверки кабеля Cat-5 входит генератор тона, хотя мне пришлось использовать свой старый тональный трассировщик, так как в комплекте его не было.
Какие инструменты и технологии вы используете для диагностики кабелей?
BlackpearlXz
Диагностика кабелей включает в себя использование целого ряда инструментов, в том числе кабельных тестеров, трассировщиков проводов и специализированных измерительных приборов, таких как мультиметры (активировать гиперссылку) и устройства для поиска неисправностей в кабелях, для оценки целостности кабеля, выявления неисправностей и проверки его работоспособности. Эти инструменты помогают в устранении неполадок, обеспечении надежных соединений и предотвращении проблем в будущем.
Как обнаружить обрыв в коаксиальном кабеле?
Mark Allen
Главный мизантропичный чиновник
Тестер целостности цепи укажет на короткое замыкание в кабельной трассе, но для определения длины трассы между разомкнутым концом и обрывом потребуется измеритель длины, например, снятый с производства измеритель расстояния VDV от Klein Tools. Для этого необходимо определить емкость кабеля у производителя и ввести это значение, чтобы полученные данные были точными. Вероятно, в продаже есть и другие диагностические устройства, поэтому найдите то, которое подходит для вашего типа кабеля.
Как узнать, где именно оборвался мой сетевой кабель?
David Krastes
Сетевой инженер в Abacus Technology Corporation (2014–настоящее время)
Если вы используете такое устройство, как сетевой тестер Fluke, оно может использовать TDR для измерения длины кабеля, и это покажет вам, на каком участке кабель поврежден. TDR работает путем отправки импульса по кабелю. Когда импульс достигает конца незакрепленного кабеля, он отражается обратно к источнику. Возможно, вы сможете взять такой прибор напрокат, но это довольно дорого.
В чём преимущество использования оптоволоконных кабелей по сравнению с медными? Оптоволокно дешевле или дороже меди?
G Saunders
Инструктор по информационным технологиям на пенсии, пилот, специалист по дронам в Университете Содружества Вирджинии (1981–настоящее время)
Волокноволокно способно обеспечить более высокую пропускную способность, чем медь. Если вам не нужна более высокая пропускная способность, превышающая гигабит, вам не нужно оптоволокно. Оптоволокно необходимо практически только телекоммуникационным компаниям, которые обеспечивают магистральные сети Интернет и частные сети для школ, предприятий и корпораций.
Вы можете использовать оптоволоконные кабели вместо медных для локальной сети, если готовы за это заплатить, но все, что связано с оптоволокном, дороже. Порты Ethernet RJ-45 для компьютеров стоят несколько долларов каждый, тогда как сетевой адаптер для оптоволокна стоит пару сотен долларов.
Медь податлива и может немного растягиваться и гнуться, не ломаясь; если ударить по ней молотком, она просто немного растянется. Вы можете связать дюжину медных кабелей CAT6 и заставить кучу здоровяков ругаться и тянуть их через трубу, или протянуть их по кабельным каналам с помощью веревок и блоков. Его даже можно проложить под ковром и перекатывать по нему стулья.
Волокно — хрупкий материал, оно разобьется, если его согнуть, растянуть или перекатить стулом. Его нельзя протянуть через трубу, его нужно либо проложить через неё, либо уложить в кабельных каналах.
Мой комплект для работы с медными кабелями стоит несколько сотен долларов, включая тестеры, распределительные коробки и хорошие инструменты, которые прослужили мне всю карьеру. Комплект для специалиста по оптоволокну стоит пару-тройку тысяч долларов.
Оптоволокно позволяет получить пропускную способность в 10 или 100 Гбит/с относительно недорого и, как ожидается, достигнет петабита по мере развития. Для оптоволоконных линий связи требуется ретранслятор примерно каждые 60 миль. Для медных проводов требуется ретранслятор примерно каждые милю, чтобы получить 1,54 или 44 мегабита для линий T-1 или T-3, или примерно каждые двадцать миль для мощных океанических или континентальных кабелей. Таким образом, медные кабели были выведены из эксплуатации в сетях дальнего действия более десяти лет назад.
Волокно невосприимчиво к электромагнитной индукции и может прокладываться в слабо экранированной оболочке. Медь создает огромную антенну для электромагнитных помех, и при использовании в сетях дальнего действия даже сильно экранированные кабели подвержены помехам от солнечных пятен и другой космической активности. Медь создавала очень шумные, иногда непригодные для использования, телефонные соединения на большие расстояния, поэтому мы продолжали использовать телетайпы до 70-х годов, когда большинство телефонных линий дальнего действия были заменены оптоволокном. Теперь междугородняя связь настолько тихая, что «слышно, как падает булавка».
Медь доминирует в большинстве локальных сетей, с кабелями CAT5+ от коммутаторов в сетевых шкафах до офисов, обеспечивающими гигабитную скорость. В офисе никому не нужно больше гигабита, большинству из нас вполне достаточно пары мегабит, некоторым достаточно килобит. Коммутаторы часто соединены между собой оптоволоконными ответвлениями и перемычками между оптоволоконными портами восходящей связи, так что «ствол» большой «древовидной» сети может обеспечивать 10 или 100 гигабит, поддерживая все более медленные ветви.
Если нет реальной необходимости в высокой скорости, трудно оправдать стоимость оптоволокна в локальной сети. Оптоволокно — лучший вариант для всего, что больше, чем локальная сеть. Я рад, что Verizon смогла позволить себе добавить оптоволоконную инфраструктуру в наш район. Им это обошлось примерно в 30 долларов за фут, чтобы проложить кабель через нашу сильно заросшую лесом полосу отчуждения и довести его до домов; бригада из десятка человек работала пару месяцев, но они получают отдачу в размере 79 долларов в месяц за интернет-услуги.
Единственное оптоволокно, которое у меня здесь есть, — это некоторые перемычки для оборудования домашнего кинотеатра, и это только в маркетинговых целях, легко можно было бы сделать и с медью. Я очень рад, что магистральный интернет проложен по оптоволокну, и оно подведено к нашему дому, но я нисколько не чувствую себя обделенным из-за отсутствия оптоволоконных ответвлений и перемычек для нашей локальной сети.
ПРОДОЛЖЕНИЕ СЛЕДУЕТ
