Использование измерительных приборов и инструментов

Вопрос 1

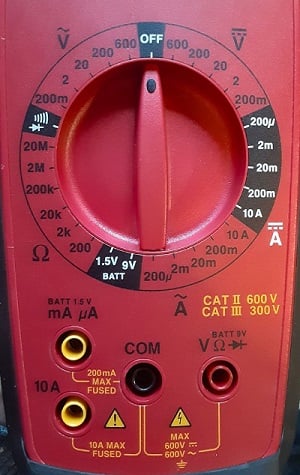

Используя изображение измерительного прибора с ручным выбором диапазона, приведенное выше, как выбрать соответствующую точку измерения для проверки сигналов постоянного тока 24 В для датчика?

Ответ:

Диапазон 200 на шкале постоянного напряжения (вверху справа).

Вопрос 2

Используя изображение измерительного прибора с ручным выбором диапазона, приведенное выше, как выбрать соответствующую точку измерения для проверки напряжения сети 120 В переменного тока, подаваемого на источник питания контроллера?

Ответ:

Диапазон 200 на шкале переменного напряжения (вверху слева).

Вопрос 3

В технической документации на фотодатчик указано, что выходной ток составляет <250 мА.

1. Какое значение нужно установить на шкале для измерения выходного тока датчика, если датчик находится под напряжением?

2. Если датчик обесточен, какое значение нужно установить на шкале для измерения?

Ответ:

1. Для тока во включенном состоянии наиболее подходящим является значение 10 А постоянного тока (средняя правая часть шкалы). 250 мА могут привести к выходу из строя предохранителя при значении в миллиамперах.

В зависимости от сопротивления нагрузки (входного модуля) фактический ток может быть значительно меньше 250 мА.

2. Ток утечки в выключенном состоянии должен быть очень-очень малым. Используйте значение 200 мкА.

Если значение показывает 200 мкА, переместитесь на следующее большее значение, но обязательно сверьтесь с технической документацией датчика. 200 микроампер в выключенном состоянии — это аномально высокое значение, которое может указывать на неисправность датчика.

Вопрос 4

Измерено выходное напряжение 3-проводного датчика (черный «нагрузочный» провод), которое составляет 0 вольт независимо от наличия или отсутствия объекта.

В первую очередь следует заподозрить и проверить:

1. Неисправный датчик, требующий замены?

2. Неправильная настройка диапазона датчика?

3. Сбой в питании/проводке?

4. Изменение со-осности между датчиком и объектом, который необходимо обнаружить (повреждение?)

Ответ:

Вариант 3 — самый разумный для проверки в первую очередь.

Это самый простой способ измерения напряжения, который можно выполнить сразу. Измерьте напряжение между положительным и отрицательным проводами датчика, и вы должны получить 24 вольта постоянного тока.

Если вы получили 0 вольт, значит, где-то между датчиком и источником питания плохое соединение с положительным проводом, или источник питания неисправен.

Если вы получили значение меньше 24 вольт (больше 1-2 вольт), то, вероятно, отрицательный провод отсоединен между датчиком и источником питания. Следовательно, вы измеряете плавающее напряжение на положительном контакте.

Если датчик заменить или отрегулировать до проверки питания, время будет потрачено впустую, и проблему все равно придется устранять. Хуже того, если регулировка не даст положительного эффекта, его просто нужно будет отрегулировать до нужного значения.

Вопрос 5

Вы подозреваете, что после многих лет эксплуатации контакты ручной кнопки начали выходить из строя. Какой метод вы бы использовали для проверки состояния контактов этой кнопки?

Ответ:

Проверка напряжения под напряжением (использовать с осторожностью):

1. Измерьте напряжение на клеммах кнопки.

2. Когда кнопка обесточена и контакты разомкнуты, напряжение должно быть равно управляющему напряжению (обычно 24 В постоянного тока или 120 В переменного тока).

3. Когда кнопка находится под напряжением, переключитесь на самый низкий диапазон измерения напряжения мультиметра (если применимо), и напряжение должно быть близко к 0 вольт. Несколько милливольт допустимы. Если падение напряжения на контактах чрезмерное, это связано с образованием нагара на контактных площадках из-за искрения или коррозии, а чрезмерное падение напряжения может вызвать перегрев пластикового корпуса.

Проверка с отключенным напряжением:

1. Отсоедините как минимум один провод от клемм контактов.

2. Измерьте сопротивление на клеммах кнопки.

3. Когда кнопка обесточена и контакты разомкнуты, сопротивление должно быть OL (что означает превышение предела) для всех диапазонов измерения.

4. После нажатия кнопки переключитесь на самый низкий диапазон измерения сопротивления (если применимо), и сопротивление должно быть близко к 0 Ом. Еще раз подчеркнем, что измерение в несколько Ом может быть вызвано коррозией и привести к падению напряжения и чрезмерному нагреву.

Вопрос 6

Я хочу измерить ток в цепи нагревателя мощностью 1100 Вт, питаемой от источника переменного тока 120 В. Какое значение на шкале вышеуказанного ручного мультиметра следует использовать для этого измерения?

Ответ:

Не следует использовать этот измерительный прибор.

Закон Ватта гласит, что сила тока равна мощности, деленной на напряжение:

I = P/V

I = 1100 Вт/120 В

I = 9,2 А

Если в сопротивлении нагревателя присутствует значительная процентная погрешность (более 10%), сила тока может легко превысить номинал предохранителя в 10 ампер.

Рекомендуется использовать клещевой амперметр, предназначенный для измерения более высоких значений переменного тока.

Вопрос 7

Измерять переменное напряжение можно в любом положении (полярность L и N не имеют значения)?

Ответ:

Верно.

Измерительный прибор всегда будет показывать положительное переменное напряжение, указывая на среднеквадратичное значение напряжения.

Вопрос 8

Верно или неверно: Измерение напряжения DС возможно при любой полярности (+ и - не имеют значения)?

Ответ:

Частично верно.

Вы можете измерить постоянное напряжение в любом положении. Если напряжение на выводе «COM» выше, чем напряжение на выводе «V», на экране просто отобразится отрицательное (-) значение, но величина будет одинаковой.

Однако изменение полярности (+ и -) определенно влияет на полярность измеряемого значения, поэтому это «имеет значение».

Вопрос 9

Верно или неверно:

Измерения сопротивления всегда будут давать положительные значения.

Ответ:

Неверно.

Сопротивление всегда должно быть положительным, но прибор может показывать отрицательные значения.

Примечания:

Батарея измерительного прибора подает напряжение, которое падает последовательно между неизвестным измеряемым резистором и фиксированным внутренним сопротивлением; другими словами, это делитель напряжения.

На обоих резисторах падение напряжения будет меньше напряжения батареи, поэтому можно рассчитать сопротивление неизвестного последовательного резистора.

Если вы случайно измерите напряжение в цепи под напряжением, напряжение на неизвестном последовательном резисторе может превысить напряжение батареи, и единственный способ завершить суммирование напряжений в последовательной цепи и удовлетворить закону Кирхгофа для напряжений — это вычислить отрицательное значение для неизвестного резистора.

Если вы видите отрицательное сопротивление, быстро удалите измерительный прибор и изолируйте резистор.
