ИСТОЧНИКИ ПИТАНИЯ DC. И как в них разобраться?

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой источников питания постоянного тока, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Алгоритм подбора источника питания постоянного тока под конкретные приложения. Пять определяющих критериев.

Источники питания постоянного тока являются одним из важнейших инструментов для инженеров-электронщиков. А настоящей статье поясняется, как выбрать «правильный» источник питания постоянного тока для решения задач конкретного приложения.

Пять ключевых шагов при выборе источника питания постоянного тока:

1. Определение различных категорий источников питания постоянного тока

2. Необходимость дистанционного управления

3. Определение количества выходных каналов

4. Определение диапазонов мощности

5. Детализация требований к особым функциям прибора

Шаг 1:

Определение различных категорий источников питания постоянного тока

Источники питания постоянного (ИППТ) тока обладают различными характеристики в зависимости от технологий их проектирования. Для сравнения нижеприводимых трех категорий конструкций ИППТ применятся семь наиболее распространенных их характеристик (включая размер, вес, пульсации и шум, время отклика, эффективность, синфазный шумовой ток и, конечно же, стоимость). Задействование надлежащих функций состоит в том, что при правильном их применении такие функции служат преимуществами, но при неправильном применении они (функции) могут стать недостатками. Например, если ваше устройство под тестированием питается от батареи, то оптимальным выбором станет  линейный ИППТ с низкими характеристиками пульсаций и шума.

Таблица 1. Характеристики различных категорий источников питания постоянного тока

Шаг 2.

Необходимость дистанционного управления

Технологии дистанционного управления

• Управление аналоговым сигналом

• Управление через ПК

• Промышленный контроль через соответствующие интерфейсы

Требуемые интерфейсы подключения для управления компьютером: USB/LAN/RS-232/RS-485/GPIB.

Рекомендации по интерфейсу включают в себя:

• Скорость коммутации

• Длина соединения ИППТ с хостом

• Количество устанавливаемых подключений

• Стоимость

Интерфейсы промышленного управления: ModBus/ProfiBus/ProfitNet/DeviceNet/CAN

Шаг 3:

Определение количества выходных каналов

Источники питания постоянного тока могут иметь один или несколько выходов.

Шаг 4.

Определение диапазонов мощности

Конструкция выходного диапазона ИППТ разделена на три типа: однодиапозонный, двух диапазонный и широко диапазонный.

В источнике питания постоянного тока самая сложная ситуация возникает, когда он сталкивается с ограничениями по напряжению или току, которые не соответствуют требованиям. В таких случаях конструкция с двумя или широким диапазоном становится решающей для максимально возможной применимости источника питания при решении поставленных задач   .

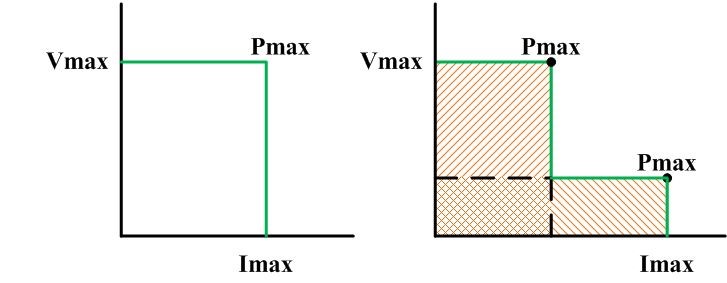

Рис. 1. Слева: Иллюстрация диапазона выходного напряжения и тока для одного выходного диапазона. Рис. 1. Справа: Иллюстрация выходного диапазона напряжения и тока для диапазона с двумя выходами (источники питания серий с возможностью использования двух выходных диапазонов).

Рис. 2. Иллюстрация диапазона выходного напряжения и тока для многодиапазонных выходов.

Шаг 5.

Детализация требований к особым функциям прибора

Реагируя на потребности клиентов конструкции ИППТ постоянно развивались, что привело к появлению различного рода специальных функций. Эти функции включают в себя:

• Регулируемая скорость нарастания напряжения и тока

• Управление выпускным контуром: этой функцией оснащены серии

• Приоритет CC: режим вывода с приоритетом постоянного тока

•  Регистратор данных

• Цифровой измеритель напряжения (DVM

• Внешнее аналоговое управление и функция мониторинга

• Настройка внутреннего сопротивления (настройка ИК)

•  Вход с паролем

• Режим составления перечня данных

• Конструкция без вентилятора, источник питания с низким уровнем звукового шума в бесшумной камере.

• Многоточечное соединение RS-485: подключение к основному источнику питания управления через компьютер или ПК позволяет легко управлять до 31 блока (1+30) источников питания.

• Таймер отключения выходных параметров

• Функция задержки включения/выключения выхода

• Функция памяти предустановок

• Измерение импульсного тока)

• Функция дистанционного зондирования

• Регулируемая скорость нарастания/падения фронтов сигналов

• Последовательный вывод через внутреннюю память

• Последовательный вывод через USB-накопитель.

• Триггерный выход

•  Веб сервер

Магазин Gtest® - официальный поставщик источников (блоков) питания постоянного тока в Украину: https://gtest.com.ua/izmeritelnye-pribory/bloky-pitaniya
