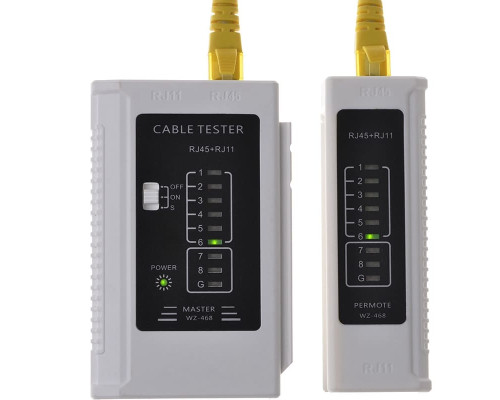

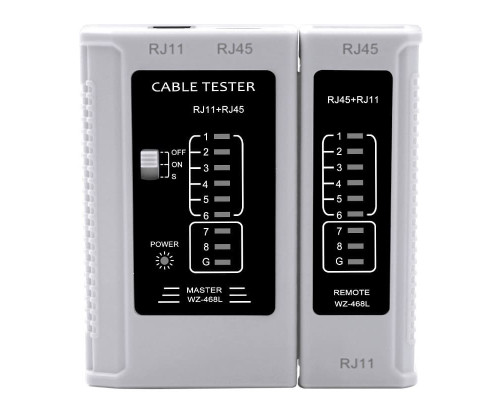

GY-468 Кабельный тестер

Функции:

• Тип кабеля: RJ45+RJ11
• Регулируемая скорость тестирования
• Источник питания: 9 В*1

Основные характеристики:

【Автоматизированное проектирование】 Автоматически запускает все тесты и проверки для обнаружения проблемных коротких замыканий, открытых проводов, перекрестных соединений и других инцидентов с проводкой.

【Типы кабелей】Тестер кабеля локальной сети может тестировать как телефонный кабель RJ11, так и сетевые кабели RJ45, такие как RJ45 Cat5 Cat6 Cat7.

【Легко читаемый светодиодный дисплей】100% новый тестер сетевого кабеля, видимый светодиодный дисплей состояния показывает проблему. Ручной и удобный для переноски.

【Прочный и долговечный】 Тестер сетевого кабеля, изготовленный из высококачественного материала ПК, долговечен, предотвращает выгорание и устойчив к коррозии. Это идеальный выбор для вас, чтобы проверить сеть.

【Характеристики】1x 9 В батарея (не входит в комплект) || Размеры: 96 x 103 x 27 мм || Вес: 120 г || Цвет: Белый

1. Функция

(1) Тестирование витой пары 1, 2, 3, 4, 5, 6, 7, 8, G пар проводов по одной (пара) и возможность различения (правильного) неправильного провода, короткого замыкания и обрыва цепи.

(2) Переключатель ON — нормальная скорость тестирования, «S» — быстрая скорость тестирования, а OFF — закрытие тестера линии.

2. Тест витой пары

1) Включите питание, вставьте вилки сетевого кабеля в основной тестер и удаленный тестер соответственно, и индикаторные лампы хоста будут мигать от 1 до G по очереди, как показано на рисунке ниже:

Основной тестер: 1-2-3-4-5-6-7-8-G

Удаленный тестер: 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-------- (RJ11)

2) Если проводка не в норме, это будет отображаться следующим образом:

(1) Когда сетевой кабель, такой как линия 3, отключен, индикаторы основного тестера и удаленного тестового терминала № 3 не горят.

(2) Когда несколько линий недоступны, несколько линий не загорятся. Когда сетевой кабель подключен менее чем к 2 линиям, индикатор не загорится.

(3) Когда два конца сетевых кабелей вышли из строя, например, линия 2/4 вышла из строя, дисплей выглядит следующим образом:

Основной тестер остается неизменным: 1-2-3-4-5-6-7-8-G

Удаленный тестовый терминал: 1-4-3-2-5-6-7-8-G

(4) Когда два сетевых кабеля закорочены, основной тестер не загорается, а два кабеля, закороченные на удаленном тестовом терминале, оба слегка горят. Если их больше трех (включая три), все закороченные будут закорочены. Индикаторы нескольких номеров линий не горят

3.100% Удовлетворенность:

Если три кабеля, включая три кабеля, закорочены, соответствующие индикаторы не загорятся.

При тестировании клеммной колодки или настенной розетки подключите два кабеля (RJ45) к тестеру.
