G1 DN20 Преобразователь трубный
Преобразователь трубчатого типа для ультразвукового расходомера
Ультразвуковой расходомер с выносной трубой состоит из передатчика и преобразователя трубного типа. DN15-32 использует преобразователь трубного типа π, а DN40 и выше используют стандартный датчик сечения трубы.
Ультразвуковой расходомер с выносной трубой имеет такие преимущества, как простая установка, низкий начальный расход, высокая точность измерения и отсутствие потери давления.
Модель трубного преобразователя
G1 резьба
G1 фланец
G2 фланец
|
Тип |
Картинка |
Спецификации |
Модель |
Диапазон измерений |
Температура |
Метод соединения |
Размеры |
|
Труба |
|
π-тип |
G1 |
DN15-32 |
-30~160℃ |
SUS304 Резьбовое соединение |
Пожалуйста, обратитесь к подробным |
|
|
Стандарт |
G2 |
DN40-1000 |
-30~160℃ |
Соединение резьбой из углеродистой стали |

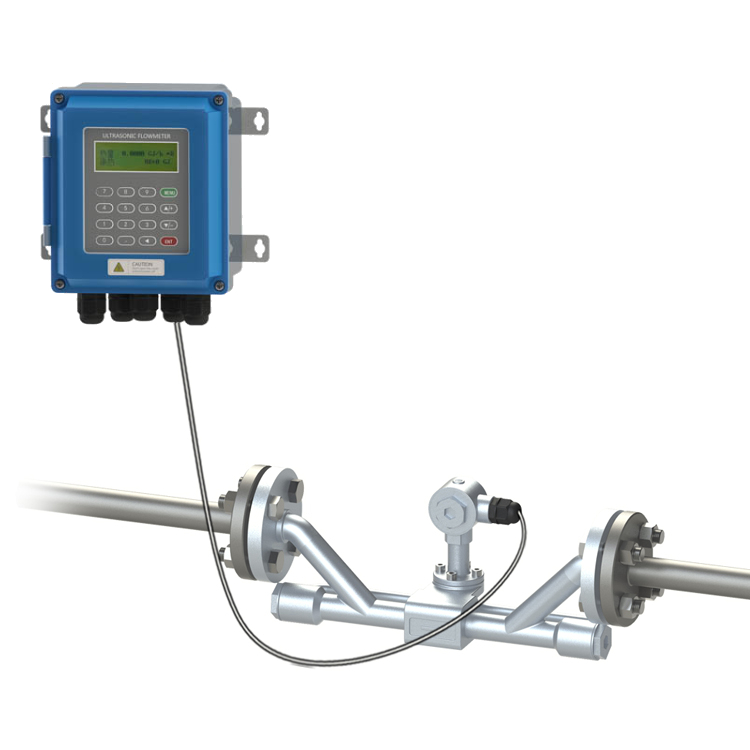

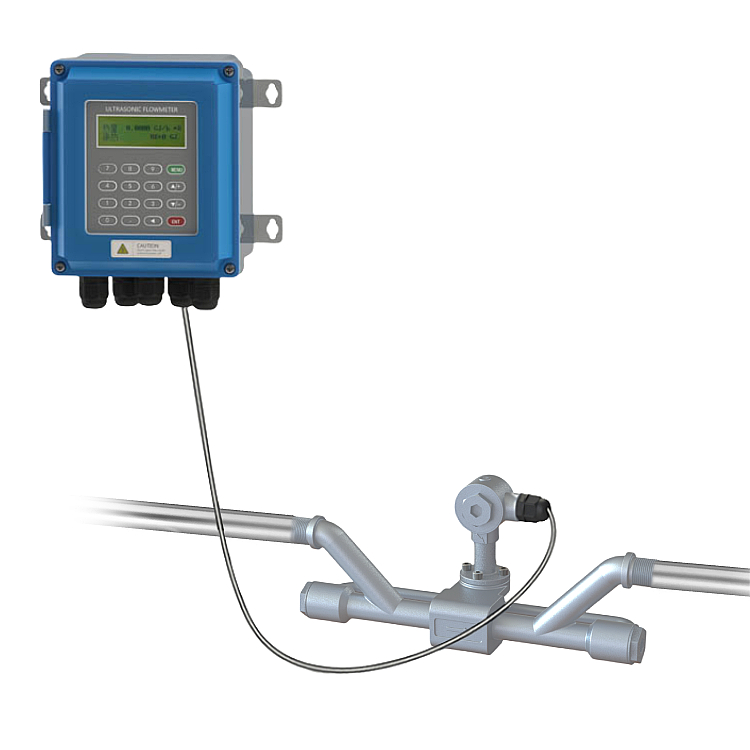

Схемы производства измерений

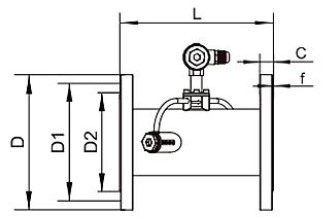

Размеры

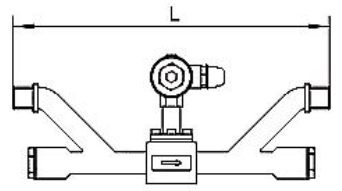

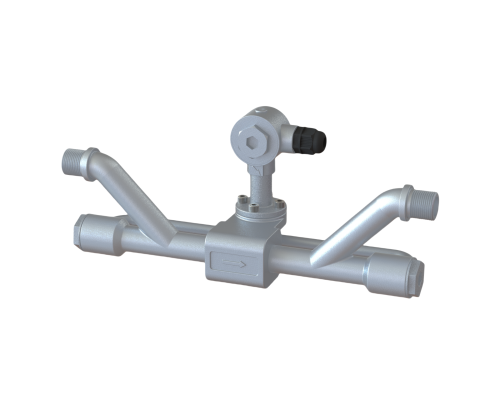

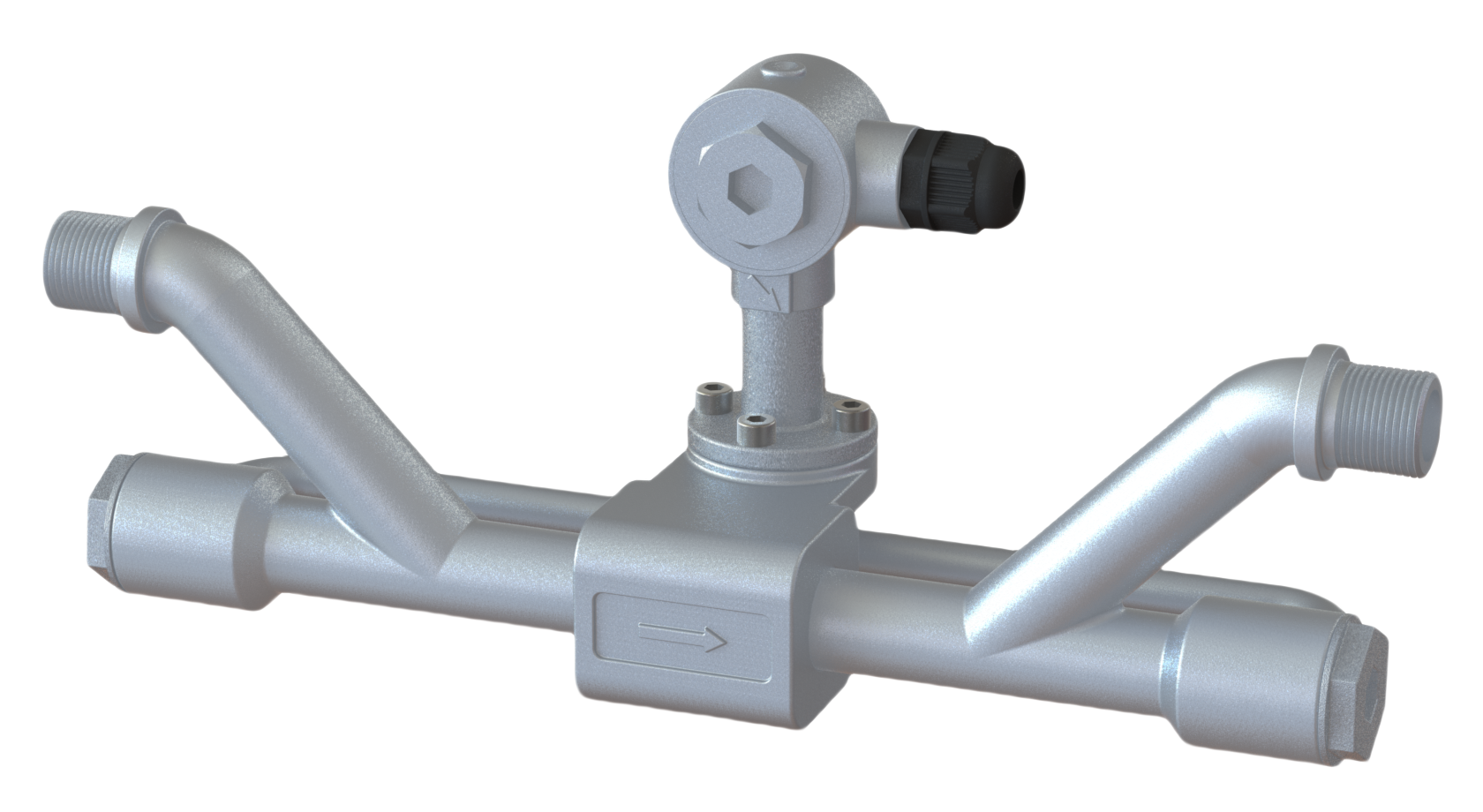

π-тип преобразователь трубного типа
G1 резьба
|
Номинальный DN (мм) |
Давление P |
Длина L |
Соединительная резьба |
Эффективная длина резьбы (мм) |
Стандарт резьбы соединения |
|
DN15 |
2.5 |
320 |
G3/4B |
18 |
GB/T7307-2001 |
|
DN20 |
2.5 |
360 |
G1BG1 |
15 |
|
|
DN25 |
2.5 |
390 |
1/4BG1 |
16 |
|
|
DN32 |
2.5 |
450 |
1/2B |
22.5 |

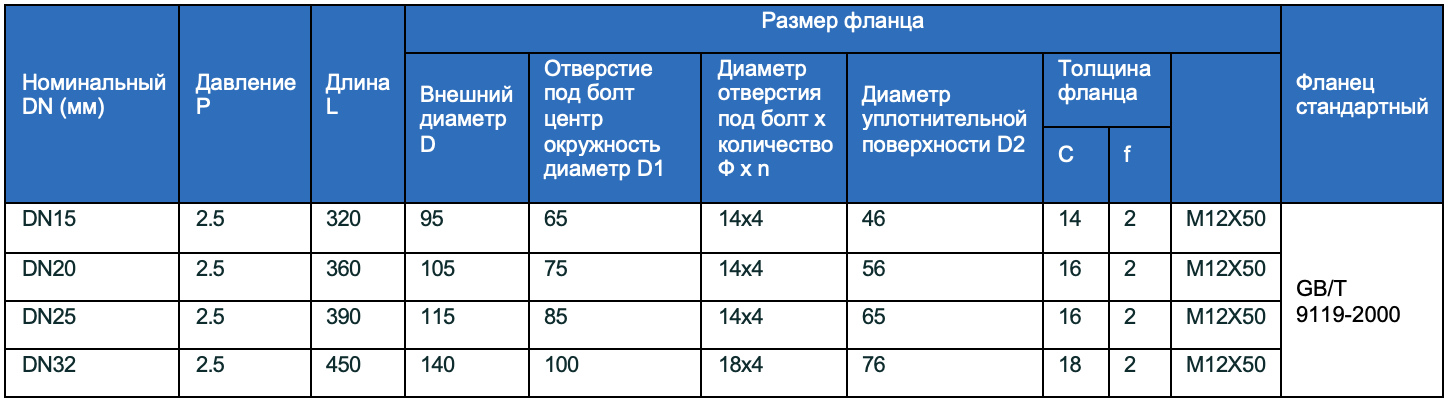

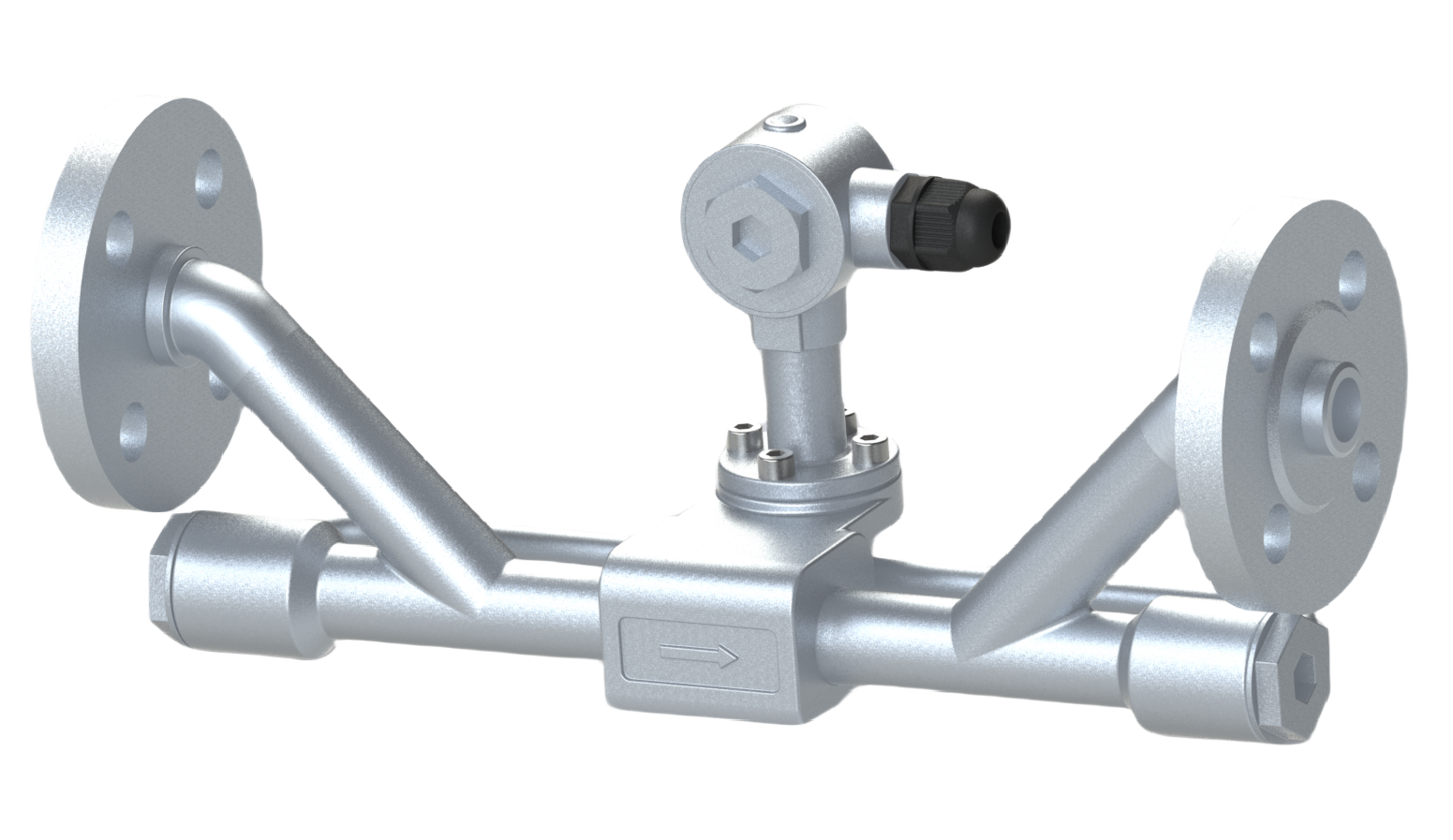

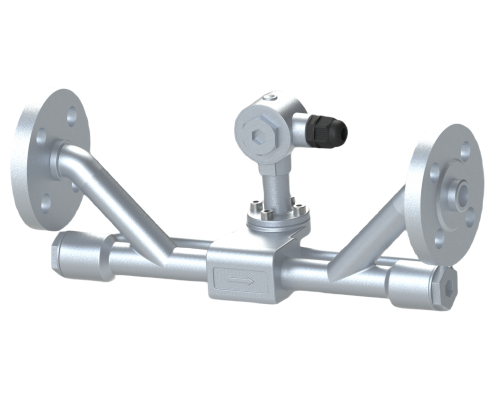

G1 фланец

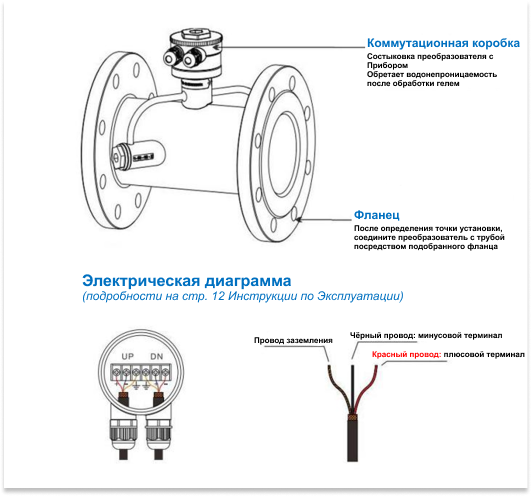

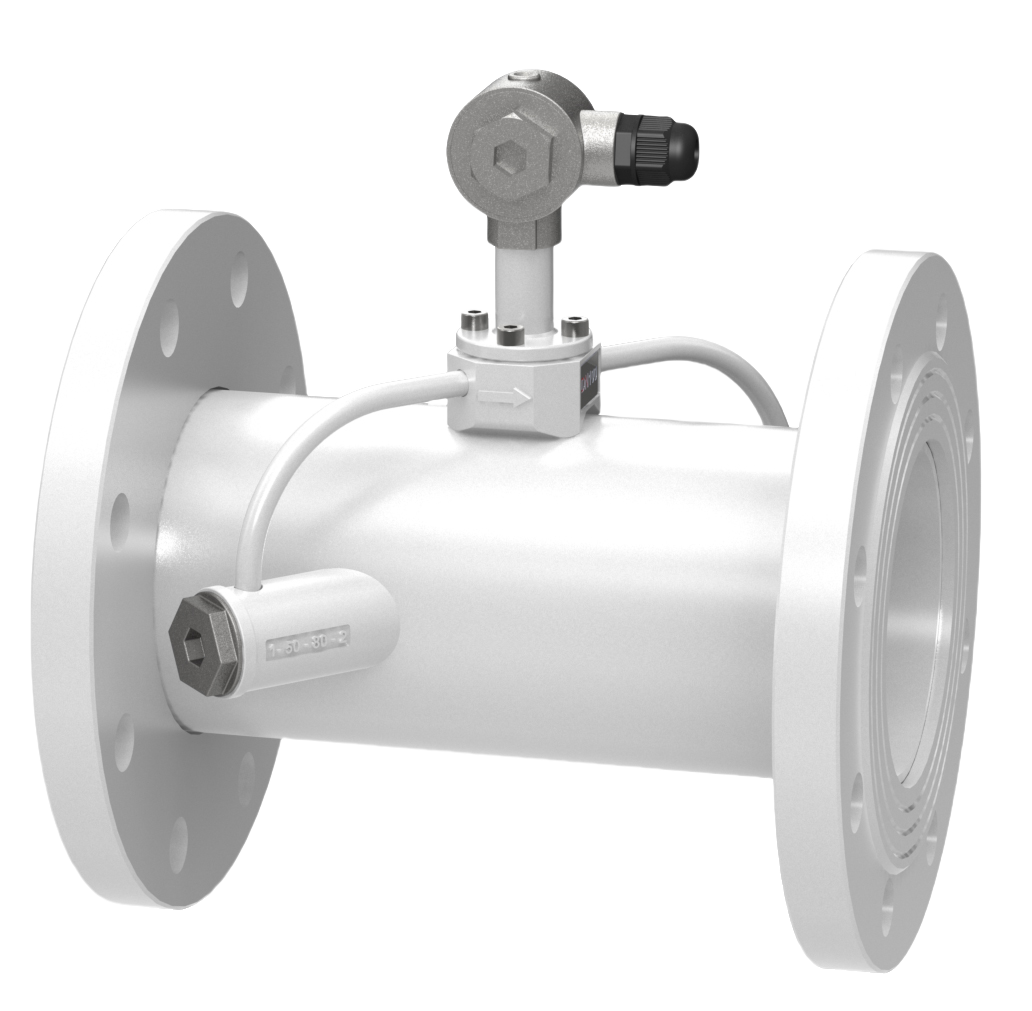

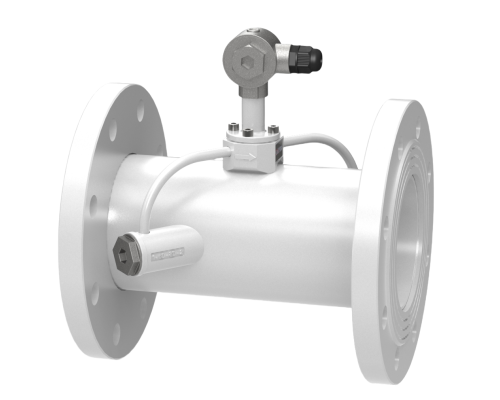

Преобразователь стандартного типа трубы

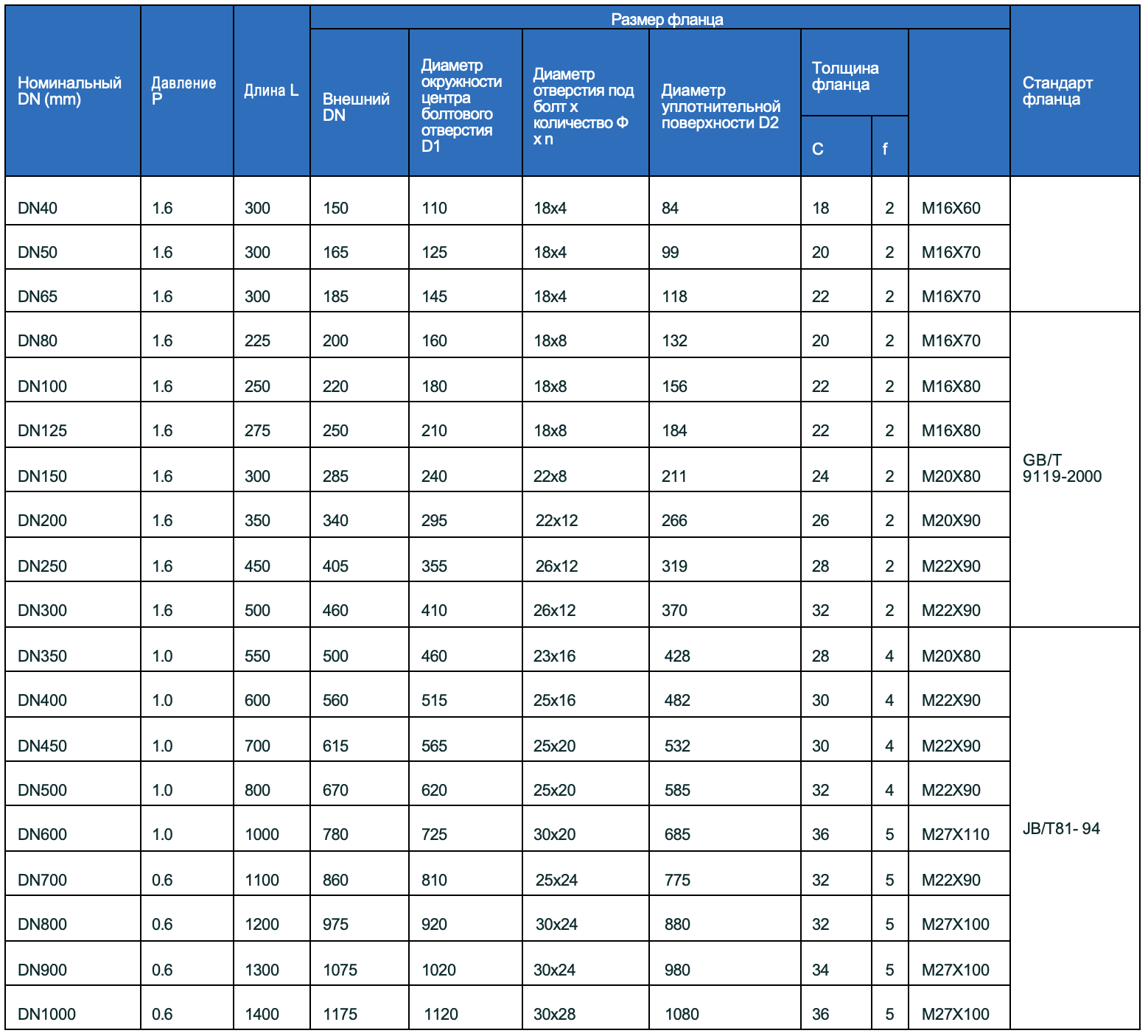

G2 фланец
