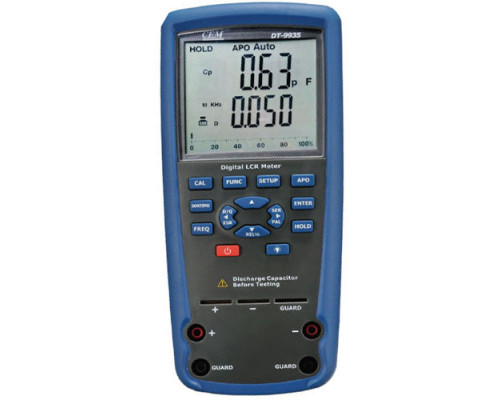

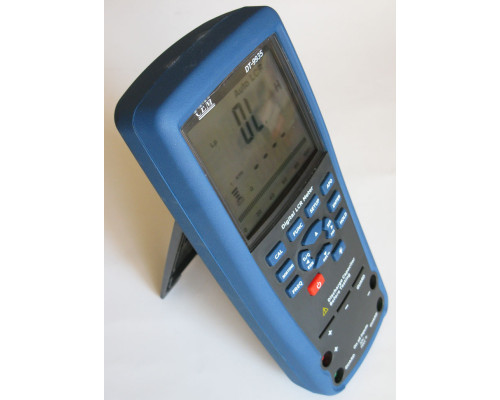

DT9935 RLC-метр, цифровой прецизионный измеритель
DT9935 портативный прецизионный измеритель импеданса (RLC-метр) с автоматическим и ручным выбором диапазона измерений, с возможностью компенсации ёмкости щупов. К особенностям измерителя импеданса DT9935 относится возможность проводить измерения на разных частотах (100 Гц, 120 Гц, 1 кГц, 10 кГц до 100 кГц), так и вычислять такие параметры как коэффициент затухания, добротность, тангенс угла диэлектрических потерь (Q, D, θ). Для обеспечения прецизионных измерений реализована функция внутренней калибровки/компенсации и применяется 4-х проводное подключение к тестируемому устройству.
LCR-метр DT9935 предназначен для измерения индуктивности, емкости, сопротивления, а также добротности (Q), коэффициента затухания (D), тангенса угла диэлектрических потерь (θ), эквивалентное последовательное и параллельное сопротивление (ESR и Rp). Измеритель импеданса DT9935 оснащен автоматом выбора диапазонов измерений для контроля сопротивлений по постоянному и переменному току, при этом пользователь может измерять параметры измерения LCR непосредственно в режиме AUTOLCR без переключения режимов прибора вручную. Прибор позволяет выбрать одну из пяти частот тестирования 100Гц/120Гц/1кГц/10кГц/100кГц в зависимости от типа тестируемого компонента. В зависимости от импеданса компонента можно производить измерение по последовательной или параллельной схеме.
ОСОБЕННОСТЬ LCR-метра DT-9935:
• Проверка и измерение в автоматическом режиме AutoLCR
• Схемы последовательного/параллельного подключения
• Измерение параметров: Ls/Lp/Cs/Cp и D/Q/ θ/ESR
• Индуктивность: от 200 мкГн до 2000 Гн
• Ёмкость: от 200 пФ до 2 мФ, разрешение: от 0,01 пФ!
• Сопротивление: от 20 Ом до 200 МОм
• Многоуровневый детектор напряжения батареи
• Подсветка и звуковая сигнализация
• 4-х проводная схема измерения
• Частоты тестирования: 100 Гц, 120 Гц, 1 кГц, 10 кГц до 100 кГц
• Скорость измерений: 5 изм./с.
• Режим удержания текущих, минимальных и максимальных значений.
• Авто-выключение после 10 минут бездействия.
Измеряемые параметры:
• Ls: индуктивность при последовательном подключении
• Lp: индуктивность при параллельном подключении
• Сs: ёмкость при последовательном подключении
• Ср: ёмкость при параллельном подключении
• Rs: сопротивление при последовательном подключении
• Rp: сопротивление при параллельном подключении Вторичный экран параметров:
• Θ: тангенс угла диэлектрических потерь
• ESP: эквивалентное последовательное сопротивление
• D: коэффициент затухания
• Q: добротность.
Руководство пользователя измерителя импеданса DT9935 (*ru.pdf)
Технические характеристики RLC-метра DT-9935
|
Параметр |
Значение |
|
Сопротивление |
от 2 Ом до 200 МОм с погрешностью ±0,5 % |
|
Индуктивность |
от 200 мкГн до 2000 Гн с погрешностью ± 1,2 % |
|
Емкость |
от 2 пФ до 2мФ с погрешностью ±0,8 % |
|
Добротность |
от 0,000 до 999 |
|
Коэффициент затухания |
от 0,000 до 999 |
|
Тангенс угла диэлектрических потерь |
±90 ° |
|
Тестовое напряжение |
0,6 В |
|
Частота тестового сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Допусковый контроль |
0.25 %, 0.5 %, 1 %, 2 %, 5 %, 10 %, 20 %, +80…-20 % |
|
Параметры окружающей среды при эксплуатации |
от -10 до 50 °С, RH не более 70 % |
|
Параметры окружающей среды при хранении |
от -30 до 60 °С, RH не более 80 % |
|
Габаритный размер |
220x96x60 мм |
|
Вес |
360 г |

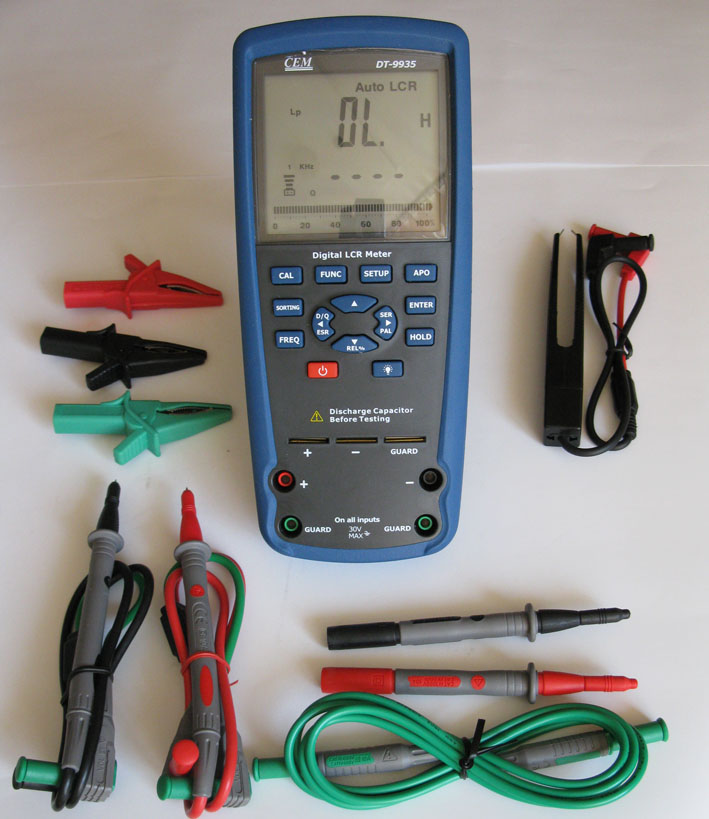

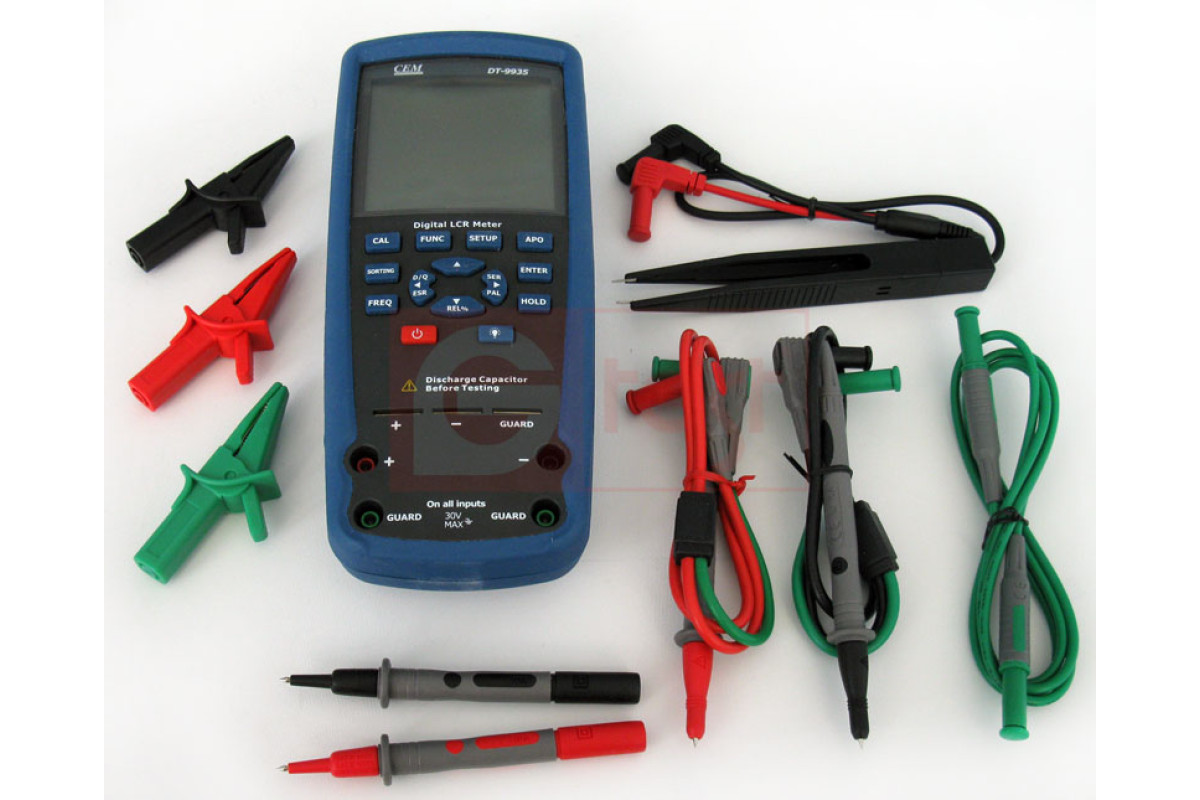

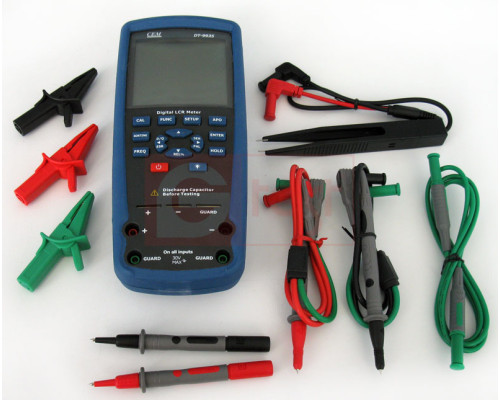

КОМПЛЕКТАЦИЯ
• Измеритель импеданса DT9935 - 1 шт.
• Батарея АА - 6 шт.
• Щупы - 1 комплект.
• Руководство пользователя - 1 экз.
• Гарантийный талон - 1 экз.
КРАТКИЙ ОБЗОР RLC-метра DT9935:
Варианты написания: измеритель импеданса, RLC-метр, DT9935, DT-9935
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
