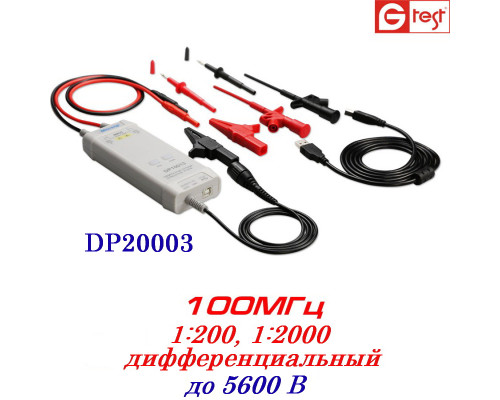

DP20003 высоковольтный пробник, дифференциальный
DP20003 высоковольтный дифференциальный пробник производства компании Micsig. Полоса пропускания 100 МГц, ослабление: 1:200, 1:2000, максимальное напряжение 560 В и 5600 В соответственно.
Предназначен для безопасной работы с напряжением до 5600 В (1:2000).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | DP20003 |
| Полоса пропускания | 100 МГц |
| Скорость нарастания | 3,5 нс |
| Максимальное напряжение DC + AC (от пика до пика) | 560 В (1:200) 5600 В (1:2000) |
| Погрешность | ± 2 % |
| Сигнал тревоги при превышении установленных параметров | Световые индикаторы мигают |
| Входное сопротивление | 50 МОм / 1,25 пФ (дифференциальный) 25 МОм / 2,5 пФ (несимметричный к земле) |
| Уровень подавления | более 80 дБ (DC) более 60 дБ (100 кГц) более 50 дБ (1 МГц) |
| Аттеньюатор | 1:200, 1:2000 |
| Выходное напряжение | ± 3 В, импеданс 75 Ом |
| Питание | напряжение 5 В, USB, мощность 0,85Вт |
| Габариты | 145 мм х 60 мм х 27 мм |
| Длинна входного / выходного кабеля | 45 см / 90 см. |
Варианты написания: высоковольтный пробник для осциллографа DP20003, DP-20003
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
