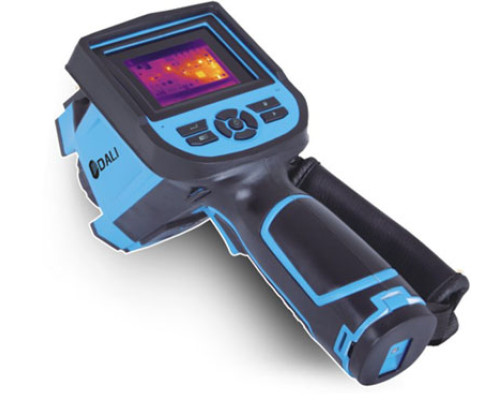

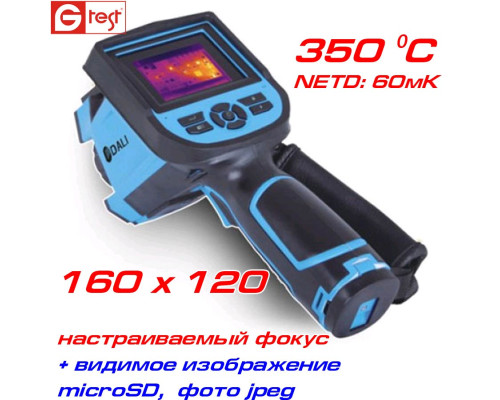

DALI LT3-P тепловизор, от -20 до 350ºC
DALI LT3-P тепловизор для энергоаудита (матрица 160х120, температурный диапазон от -20º до 350ºC, чувстввительность: 60мК, встроенная цифровая камера, настраиваемая фокусировка).
Тепловизор DALI LT3-P предназначен для выполнения эффективного энергоаудита зданий и сооружений, а также проверки энергонагруженных элементов и систем. Применение тепловизора LT3-P позволит выявить места с нарушеним теплоизоляционных свойств, определить наиболее энергетически нагруженные элементы, а также объекты с атипичным нагревом что обеспечит выявление проблем на ранних этапах.
Особенность тепловизора DALI LT3-P заключается в высококакачественной матрице 160х120, обдающей чувствительностью (NETD <60мК) которая работая совместно с настраиваемой оптикой обеспечивает высокое качество тепловых снимков. Каждый тепловой снимок включает значения температуры для каждой точки, параметры съемки, голосовую аннотацию, а так же видимое изображение, что существенно упрощяет анализ и идентификацию объектов.
Тепловизор для энергоаудита DALI LT3-P оснащен матрицей 160х120 c тепловой чувствительность 0,060ºC (NETD: <60мК), встроенной цифровой камерой 1.3Mp, объектив с ручной фокусировкой позволяет получать качественные тепловизионные изображения.
Руководство пользователя DALI LT3 (*ru.pdf)
Руководство пользователя DALI LT3 (*en.pdf)
Руководство по созданию отчётов DALI LT3 (*ru.pdf)
Программное обеспечение и руководство пользователя Dali LT3-P (*rar)
Расчет области обзора и разрешения тепловизоров (.xlsx) - укажите расстояние до объекта, угол обзора объектива и получите размер области анализа и разрешение
Купить тепловизор DALI LT3 можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
• Встроенная цифровая камера для удобства идентификации объектов и документирования.
• Высокое качество тепловизионного изображения, благодаря настраиваемой фокусировке.
• Встроенный лазерный целеуказатель, для быстрого и удобного наведения тепловизора
• Яркий LED дисплей обеспечивает лучшую яркость при интенсивном дневном освещении.
• Расширенный температурный диапазон: от -20 °С до 350 °С
• Встроенный микрофон для создания голосовых аннотаций, для удобства документирования состояния исследуемых объектов
• Сменные линзы для расширения области применения посредством изменения оптических параметров.
• Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов.
• Удобный интерфейс пользователя, продуманный интерфейс для управления прибором одной рукой с меню на русском языке обеспечивает эффективное применение тепловизора в решении практических задач
• Многофункциональный анализ с помощью стандартного программное обеспечения DALI Infrared Reporter обеспечивает анализ и документирование результатов измерений, а также экспорт результатов в Microsoft Office Word для редактирования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ тепловизора DALI модели LT3:
| Модель | LT3-P | LT7-P | ||
| Диапазон температур | от -20 ºC до 350 ºC | от -20 ºC до 650 ºC | ||
| Погрешность измерений | ±2,0% или 2,0 ºC | |||
| Матрица | ||||
| Размер матрицы | 160 х 120 | 384 х 288 | ||
| Тип детектора | FPA неохлаждаемый | |||
| Спектральная чувствительность | от 8 до 14 мкм | |||
| Тепловая чувствительность | < 0,060 °С, при 30°С | < 0,060 °С, при 30°С | ||
| Коэффициент излучательной способности | настраиваемый; от 0,10 до 1,0; шаг: 0,01 | |||
| Оптика | ||||
| Фокус | настраиваемый / ручная настройка | |||
| Минимальное фокусное расстояние | 10 см | |||
| Углы обзора | 25° × 19° | 25° × 19° | ||
| Пространственное разрешение | 2,73 мрад | 1,37 мрад | ||
| Визуализация | ||||
| Дисплей | цветной, TFT, диагональ: 2,7” 320 x 240 | |||
| Типы изображений | термограмма+видимое изображение | |||
| Частота смены изображения | 50 Гц | |||
| Функция картинка в картинке | есть | |||
| Масштабирование | есть, 2-х кратное | |||
| Настройка изображения | авто/ручная, усиление и яркость | |||
| Камера видимого диапазона | ||||
| Встроенная цифровая камера | встроенная CCTV камера (1,3 мегапикселя) | |||
| Подсветка | нет | |||
| Анализ | ||||
| Изотермический анализ | есть | |||
| Измерительные маркеры | 4 маркеров, 3 области, 2 линии, поиск MAX/MIN, изотерма | |||
| Автоматический поиск | максимальных, минимальных температур | |||
| Сигнализация высокой температуры | звуковой, цветовой сигнал тревоги | |||
| Коррекция параметров окружающей среды | автоматическая поправка согласно введенного пользователем расстояния до объекта, относительной влажности и температуры окружающей среды | |||
| Палитры | 11 палитр | |||
| Калибровка | автоматическая, интервал 60 сек. | |||
| Сохранение данных и документирование | ||||
| Режим сохранения данных | автоматическое/ручное сохранение одиночного изображения, ИК изображение и визуальное изображение может быть одновременно сохранено | |||
| Формат сохранения термограмм | jpeg, с интегрированными данными | |||
| Запиь видео | формат записи: mpeg | |||
| Емкость памяти | 8 Гб на внешней micro SD (в комплекте поставки); поддержка до 16 Гб | |||
| Тип памяти | micro SD (стандартная поставка включает карту 2 Гб) | |||
| Голосовая аннотация | есть | |||
| Целеуказание | ||||
| Лазерная указка | лазер класс 2, 1 мВт / 635мкм (красный) | |||
| Интерфейс | ||||
| Внешний DC вход питания | есть, 8-11 В DC | |||
| Аудио-видео | есть | |||
| Интерфейсы | USB, SD (карта 8 Гб в комплекте) | |||
| Беспроводная передача | нет | |||
| Питание | ||||
| Автономное питание | заменяемый аккумулятор Li-ion, время автономной работы до 3-х часов | |||
| Внешнее питание | DC: 12 В | |||
| Условия эксплуатации | ||||
| Класс защиты | IP54 | |||
| Устойчивость к падению | 2 метра | |||
| Диапазон температур | - 25°С до +60°С (рабочий: -15°С до +50°С); влажность: <90% без конденсата | |||
| Габариты / масса | 230 x 105 x 245 мм | |||
| Масса | 980 гр. | |||
КОМПЛЕКТАЦИЯ (стандартная)
• Тепловизор DALI LT3 - 1 шт. • Зарядное устройство - 1 шт. • Блок питания - 1 шт. • Батарея Li-Ion, 7,4В 2000мАч - 2 шт. • Карта памяти microSD на 8 Гб - 1 шт. • Кабель USB + видео-кабель - 1 комплект • Бленда для дисплея - 1 шт. • microSD-USB ридер - 1 шт. • Жесткий кейс - 1 шт. • Сертификат качества - 1 экз. • Программное обеспечение и руководство пользователя на CD-диске - 1 шт. • Гарантийный талон - 1 экз.
• Широкоугольный ИК-объектив х0,5 • Узкоугольный ИК-телеобъектив х2 (опциональные объективы устанавливаются только в заводских условиях)
ВИДЕООБЗОР комплектации тепловизора DALI LT3-P
Впервые увидев тепловизор DALI LT3-P, первое что я отметил так это то внимание к мелочам, с каким производитель подошел к полноте стандартной комплектации и качеству материалов и сборки тепловизора.
Стандартная комплектация включает две аккумуляторные батареи, комплект всех необходимых интерфейсных кабелей, блок питания и зарядное устройство, не типовым является то, что в комплекте также имеется бленда для дисплея, а зарядное устройство подключается к сети через собственный адаптер, тем самым позволяя выполнять зарядку аккумулятора без использования блока питания тепловизора.
Да, в слот microSD тепловизора установлена карта памяти на 8 Гб. Для ее чтения производитель снабдил комплект USB-ридером, что как для меня удобнее обычного SD-адаптера, так как на моем ПК нет слота для SD карт, а USB портов достаточно.

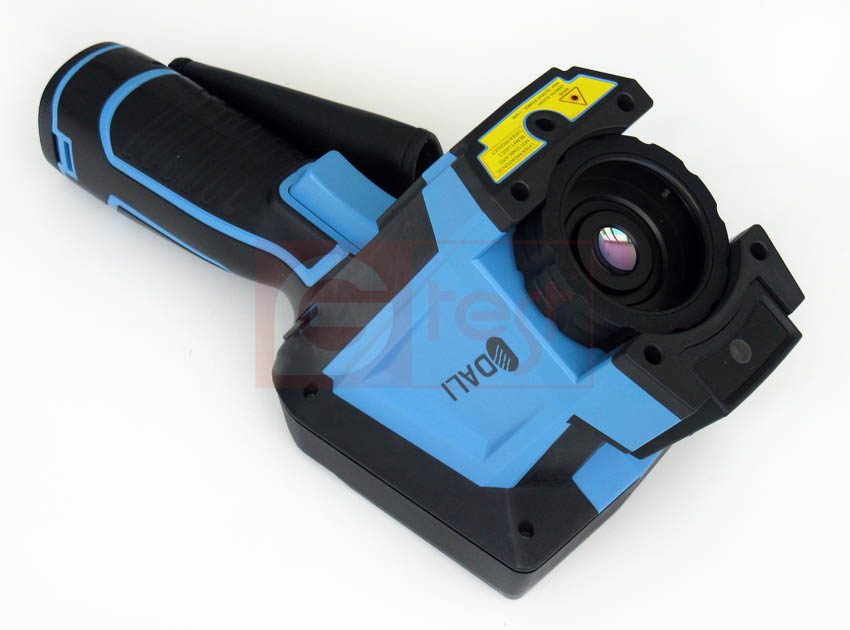

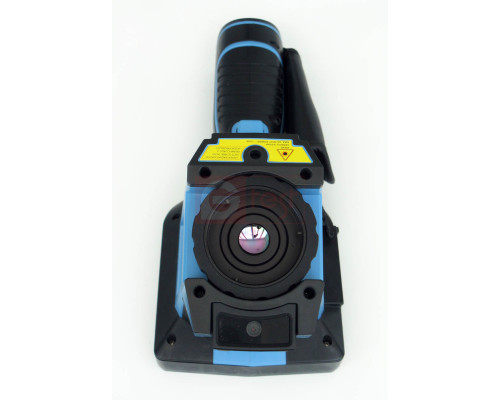

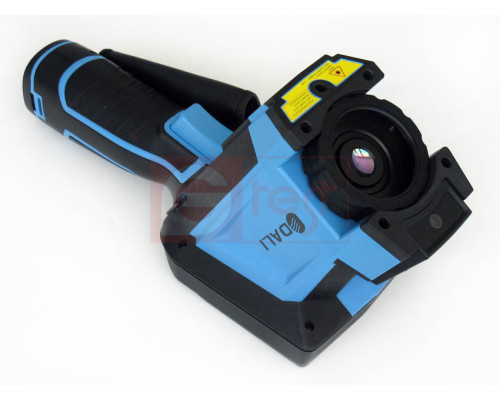

На первый взгляд тепловизор DALI LT3-P может показаться громоздким и не столь эргономичным, но это мои субъективные ощущения, о которых забываешь как только начинается работа. А факты таковы - вес тепловизора (980 грамм), обусловлен его конструктивными особенностями предназначенными для реализацией максимальной защищенности тепловизора от механических, ударных воздействий, поэтому утверждение того что LT3-P может выдержать падение с высоты 2 метра не кажутся фантастическими. Обратите внимание на то, что объектив утоплен в корпус прибора, именно такое решение обеспечит сохранность столь ответственного элемента тепловизора при случайном падении.

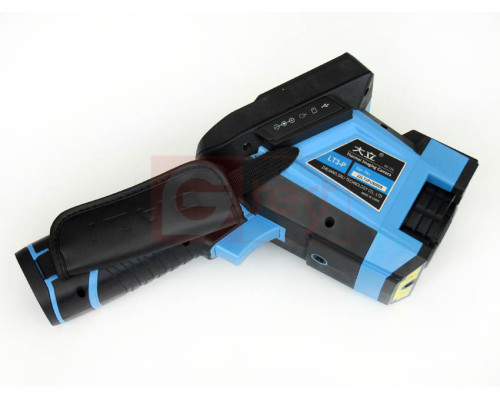

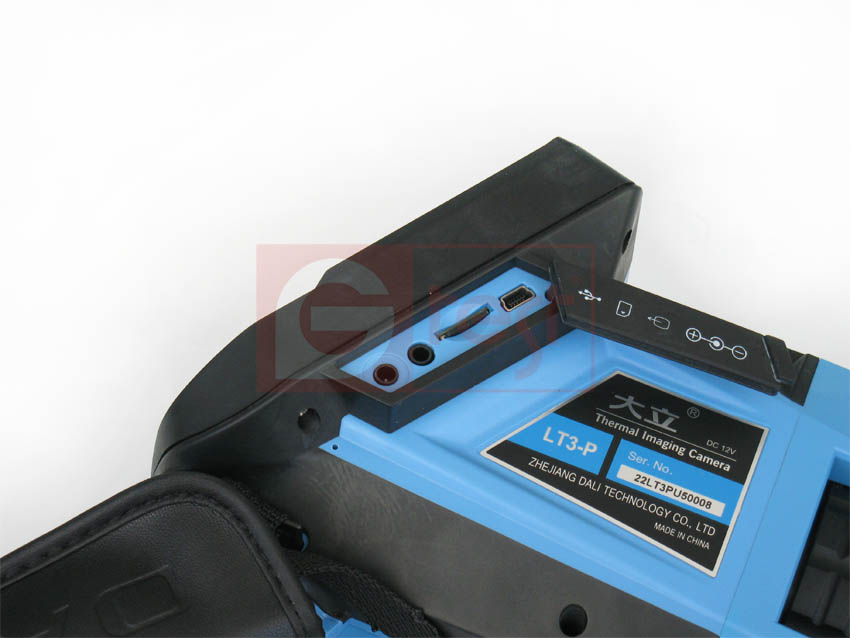

Все интерфейсные разъёмы помещены с одной стороны и плотно закрываются резиновой заглушкой, она полностью утопает в корпусе исключая самовольное открытие и обеспечивает надёжную защиту от проникновения пыли и влаги.

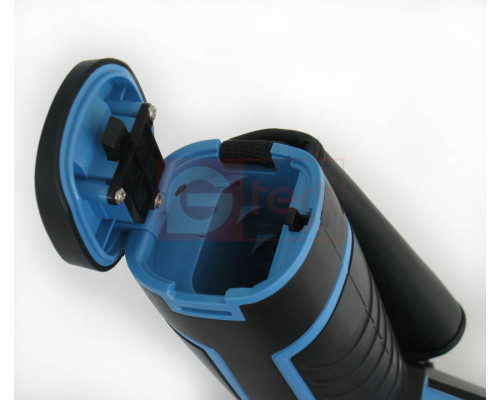

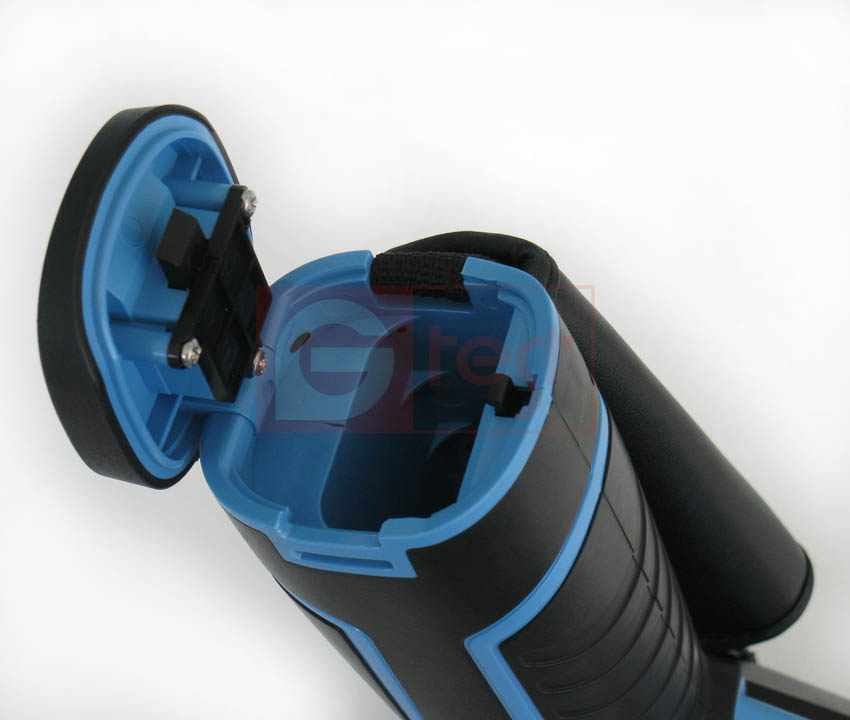

Батарейный отсек традиционно для тепловизоров энергоаудита расположен в рукоятке. Батарейный отсек снабжен скобой для удержания батареи в установленном положении и крышкой с механической фиксацией, не все производители уделают внимание таким мелочам, но эти особенности в дальнейшем могут упростить жизнь пользователю, за счет большей надёжности этого узла тепловизора. Меня также порадовало то, что не используются уникальные по конструкции аккумуляторные батареи, а значит их, при необходимости, можно будет преобрести где угодно, а следовательно и дешевле.

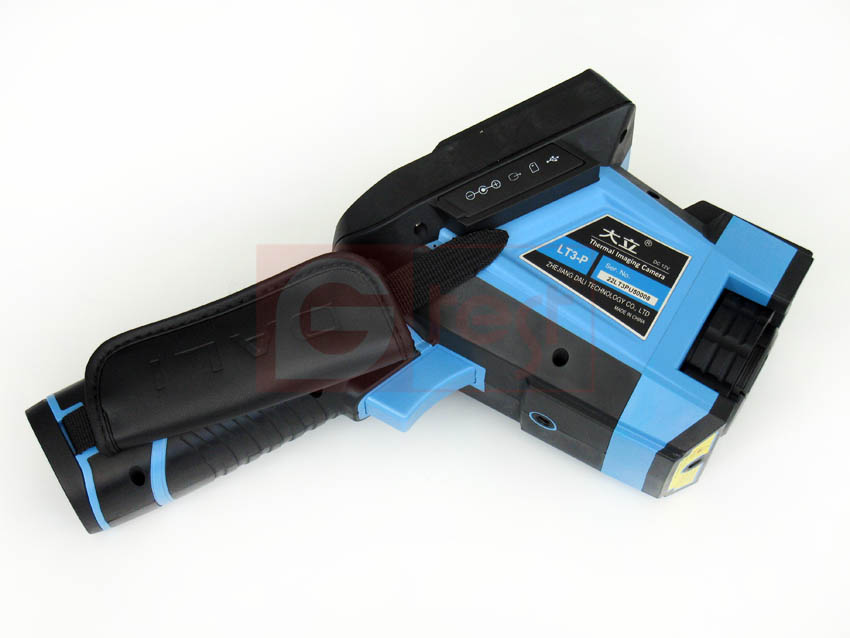

Небольшие ремешки на запястье для безопасности использования тепловизора или камеры не новинка, но DALI LT3-P комплектуется полноценным кистевым ремнем который исключает выскальзывае тепловизора даже если разжать руку.
ИК-объектив защищает пластиковая крышка оснащенная механическими пружинными фиксаторами которые надёжно удерживают ее на объективе, она правда не связана шнурком с теплозизором и может при небрежном использовании тепловизора потерятся, но опять же ее конструкция не уникальна и её можно преобрести в магазинах занимающихся оптикой для фотоаппаратов.

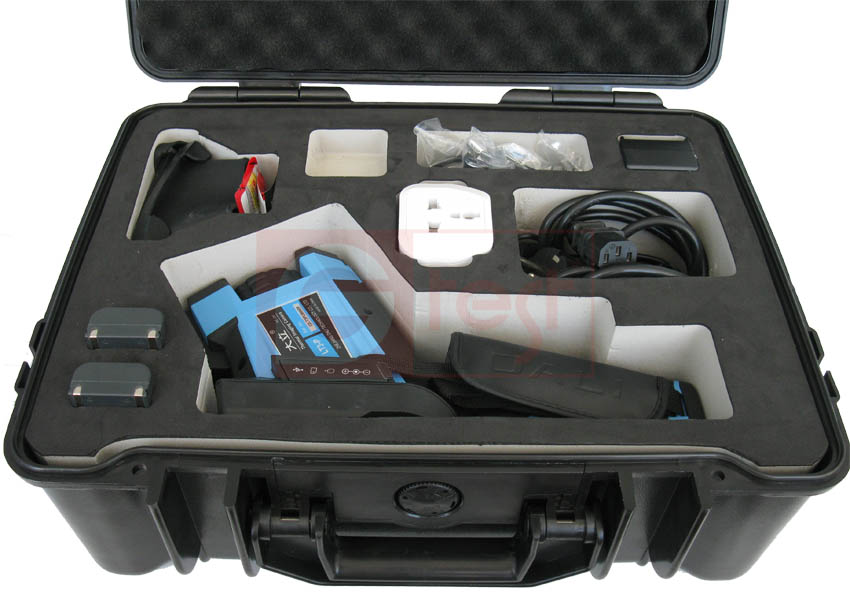

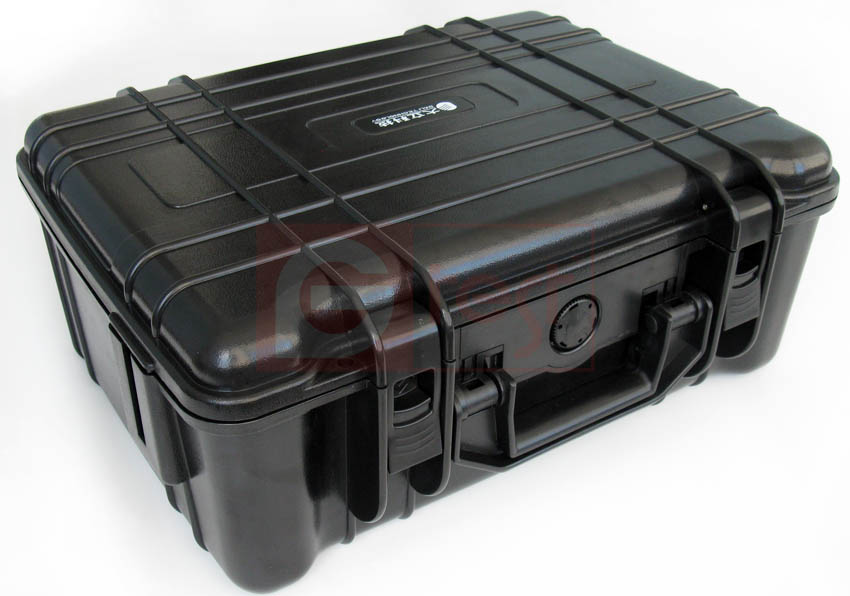

Тепловизор и стандартные аксессуары поставляются в жёстком герметичном пластиковом кейсе и находятся в предназначенный для них ложементах со вспененного пластика что обеспечивает им дополнительную защиту от неблагоприятных условий хранения и транспортировки (пыль, вода, вибрации и удары).
Мое первое впечатление о тепловизоре DALI LT3-P очень положительное.
Следующий обзор по этой модели будет посвящен функциональности тепловизора DALI LT3-P, а также возможностям его стандартного программного обеспечения для документирования результатов измерения.
Ярмак Антон, технический специалист, 18.06.2015
Варианты написания: тепловизор DALI-LT3, DALI LT-3
Производитель оставляет за собой право на внесение изменений в конструкцию и комплектацию своей продукции без предварительного уведомления.
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
