Что такое коэффициент мощности в цепях переменного тока

Это достаточно сложная тема, но попробуем объяснить её простыми словами.

Коэффициент мощности относится к цепям переменного тока и нагрузкам, которые имеют реактивный характер. То есть к таким нагрузкам, где ток и напряжение могут не совпадать по фазе.

В резистивных нагрузках, например в нагревательных элементах, подключённых к переменному току, ток находится в фазе с напряжением. В этом случае форма тока точно соответствует форме напряжения: они одновременно достигают максимума и одновременно проходят через ноль.

Однако некоторые типы нагрузок, подключённые к переменному току, вызывают сдвиг фазы между током и напряжением.

Типичный пример такой нагрузки — электродвигатель. Его обмотки вокруг железного сердечника имеют индуктивность. Индуктивность противодействует изменению тока, поэтому ток начинает отставать от напряжения на определённый промежуток времени в каждом полупериоде.

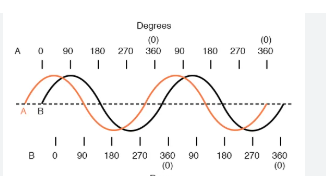

Иначе говоря, ток достигает максимума и проходит через ноль позже, чем напряжение. Такой сдвиг измеряют в градусах. На диаграмме ниже показан пример, когда ток отстаёт от напряжения на 90 градусов.

Конденсаторы, наоборот, вызывают опережение тока. В этом случае ток достигает максимума и проходит через ноль раньше, чем напряжение на конденсаторе. Идеальный сдвиг для ёмкостной нагрузки также составляет 90 градусов, но уже с опережением тока.

Как определить коэффициент мощности

В большинстве реальных нагрузок переменного тока сдвиг между током и напряжением находится между 0 и 90 градусами. Например, можно условно взять сдвиг 45 градусов, как показано ниже.

Чтобы определить коэффициент мощности, нужно взять косинус угла сдвига между током и напряжением. Значение коэффициента мощности изменяется от 0 до 1.

Коэффициент мощности, близкий к 1, считается хорошим. Это означает, что ток и напряжение почти совпадают по фазе. Значение, близкое к 0, означает сильное отставание или опережение тока, что нежелательно для электрической системы.

Косинус 45 градусов равен 0,707. Следовательно, для нагрузки со сдвигом 45 градусов коэффициент мощности составляет 0,707 с отставанием тока.

На следующей диаграмме показан случай, когда коэффициент мощности равен 0 с отставанием. Это происходит потому, что ток отстаёт от напряжения на 90 градусов.

Таким образом, коэффициент мощности показывает, насколько эффективно нагрузка использует электрическую энергию. Чем ближе это значение к 1, тем меньше реактивная составляющая в цепи и тем эффективнее работает система.
