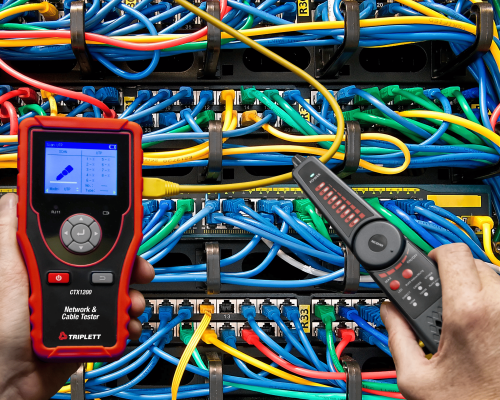

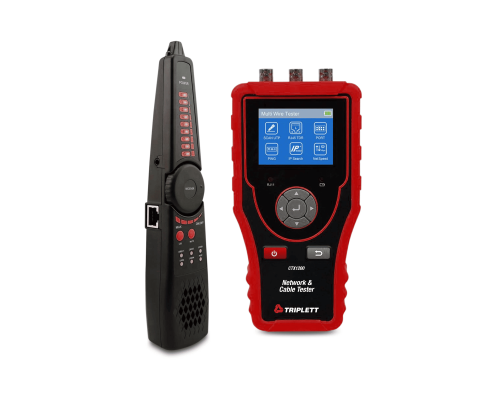

CTX1200 Тестер сетей и кабелей с зондом
Сетевой тестер Triplett Model CTX1200 можно использовать для установки и обслуживания сетевых кабельных проектов, обнаружения и обслуживания компьютерных залов, а также установки систем видеонаблюдения. Он оснащен встроенным TDR, который проверяет наличие обрывов, коротких замыканий и длину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC и телефонных линиях, комбинированным сетевым пинг-тестированием, миганием портов и сканированием IP-адресов для быстрого определения скорости подключенного сетевого порта (10/100/1000 Мбит/с) и обнаружения дуплексного режима (полный или половинный). Встроенный кабельный трассировщик может искать и определять правильный кабель UTP или BNC в жгуте и имеет цифровой режим вторичного кода, который решительно отклоняет шум и ложные сигналы для быстрого и легкого обнаружения кабелей. TDR для кабеля RJ45 проверяет состояние кабеля UTP, длину и затухание с помощью расширенного теста кабеля UTP для последовательности кабеля, типа и подключения, точки неисправности ближнего, среднего и дальнего конца кабельного разъема RJ45. Кроме того, измеритель уровня видеосигнала HD Coaxial может определять пиковое значение сигнала TVI/CVI/AHD/CVBS, значение SYNC и значение импульса. CTX1200 включает в себя кабельный трассировщик (2 батарейки AA не входят в комплект), адаптер переменного тока/зарядное устройство, литий-ионную батарею 3,7 В, адаптер BNC - зажим типа "крокодил", соединительный кабель RJ11, соединительный кабель RJ45 и сумку для инструментов.
Характеристики
- Встроенные тесты TDR на обрывы, короткие замыкания и длину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC и телефонной линии
- 2,4-дюймовый TFT-LCD-экран, разрешение 320x240
- Комбинированное сетевое пинг-тестирование, мигание портов и сканирование IP-адресов
- Быстрое определение скорости подключенного сетевого порта (10/100/1000 Мбит/с) и обнаружение дуплексного режима (полный или полудуплексный)
- Трассировщик кабелей может искать и определять правильный кабель UTP или BNC в жгуте
- Вторичный цифровой режим кода решительно отклоняет шум и ложные сигналы, что позволяет быстро и легко находить кабели
- TDR-тесты кабеля RJ45 для проверки состояния кабеля UTP, длины и затухания
- Расширенный тест кабеля UTP для определения последовательности, типа и подключения кабеля, точки неисправности на ближнем, среднем и дальнем конце разъема кабеля RJ45
- Измеритель уровня видеосигнала HD Coaxial, может определять пиковое значение сигнала TVI/CVI/AHD/CVBS, значение SYNC и пиковое значение
|
Дисплей |
2,4-дюймовый TFT-LCD экран, разрешение 320x240 |
|
Тест кабеля UTP |
Проверка последовательности кабеля UTP, типа и удаленного комплекта, быстрое обнаружение точки неисправности ближнего, среднего и дальнего конца разъема кабеля RJ45 |
|
Тип кабеля |
Витая пара RJ45, телефонная линия RJ11, кабель BNC |
|
Неисправность разъема RJ45 |
Можно определить точку неисправности разъема кабеля RJ45 с помощью индикатора Local/Remote |
|
Тест кабеля TDR |
Проверка на обрывы, короткие замыкания и длину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC и телефонной линии |
|
Тест кабеля RJ45 TDR |
Проверка состояния пары кабеля, длины, затухания, отражательной способности, импеданса, перекоса (макс. 180 м) |
|
Вспышка порта |
Отправка уникального сигнала, чтобы подключенный порт LAN коммутатора начал мигать |
|
Тест Ping |
Проверка того, нормально ли работает порт Ethernet IP-камеры и правильный ли IP-адрес. |
|
Сканирование IP |
Быстро находит IP-адрес камеры или другого сетевого оборудования, подключенного к счетчику |
|
Монитор канала |
Быстро определяет скорость подключенного сетевого порта (10/100/1000M) и определяет дуплексный режим (полный или полудуплексный) |
|
Тест измерителя уровня видео |
Обнаруживает пиковый, синхронизирующий и всплесковый уровень видеосигналов TVI, CVI, AHD, CVBS в режиме реального времени |
|
Мощность |
Счетчик: адаптер переменного тока 5 В/1 А или литий-ионная батарея 3,7 В |
|
Размеры |
5 x 3,3 x 1,3 дюйма (126 x 83 x 33 мм) |
|
Вес |
12 унций (340 г) |
Включает в себя:
- Кабельный трассировщик (2 батарейки AA не входят в комплект)
- Адаптер переменного тока/зарядное устройство
- 3,7 В литий-ионная батарея
- Адаптер BNC на зажим типа «крокодил»
- Соединительный кабель RJ11
- Соединительный кабель RJ45
- Сумка для инструментов
