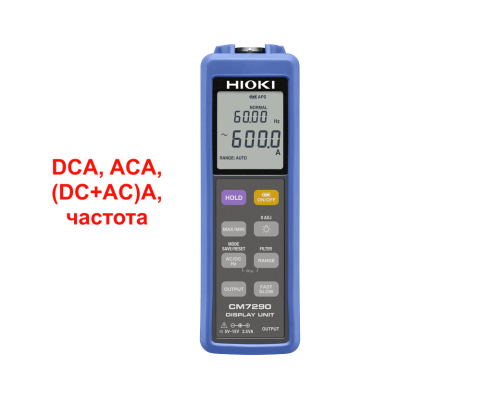

CM7290 Дисплейный блок

Многофункциональный приемный/дисплейный блок для использования прямо на месте или вывода на усовершенствованный регистратор или регистратор.

Измерительные клещи Hioki — лучшие в своем классе измерительные приборы, в которых воплощен опыт Hioki в технологии измерения тока. CM7290 — это дисплей и выходной блок для серии датчиков переменного/постоянного тока CT7600 и CT7700, создающий автономный измерительный клещ для использования в полевых условиях или позволяющий выводить сигналы формы волны на регистратор памяти Hioki или регистратор для дальнейшего анализа.

Измерение тока с помощью датчика переменного/постоянного тока: основные настройки измерения

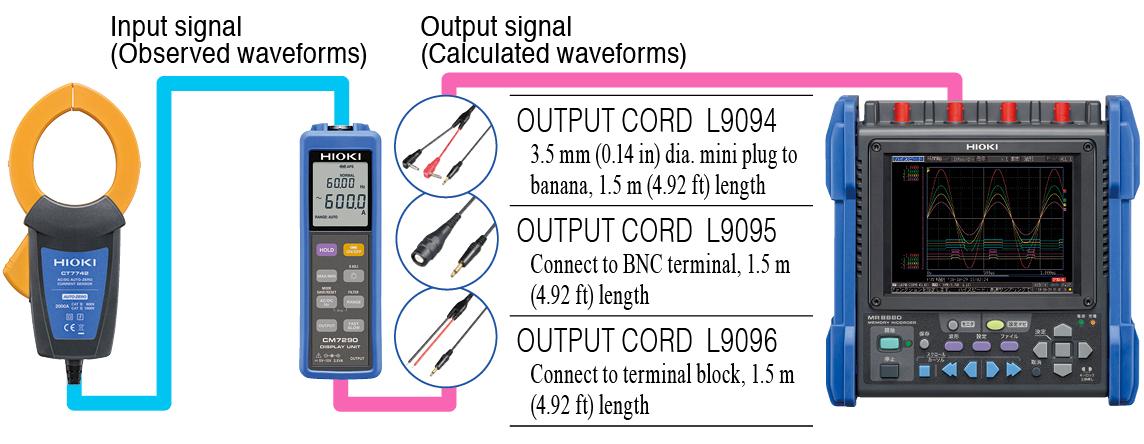

Подключив датчик переменного/постоянного тока к дисплейному блоку CM7290, а дисплейный блок — к регистратору данных или Memory HiCorder, вы можете выводить:

• Сигнал постоянного или переменного тока (до 5 кГц/10 кГц) как есть (используя режим WAVE для вывода сигнала)
• Аналоговый сигнал, генерируемый путем преобразования входного сигнала в ряд среднеквадратических значений (используя режим RMS для вывода RMS)
• Аналоговый сигнал, генерируемый путем обнаружения пикового значения формы сигнала тока (используя режим PEAK для пикового вывода)
• Аналоговый сигнал, генерируемый путем обнаружения частоты формы сигнала тока (используя режим FREQ для вывода частоты)

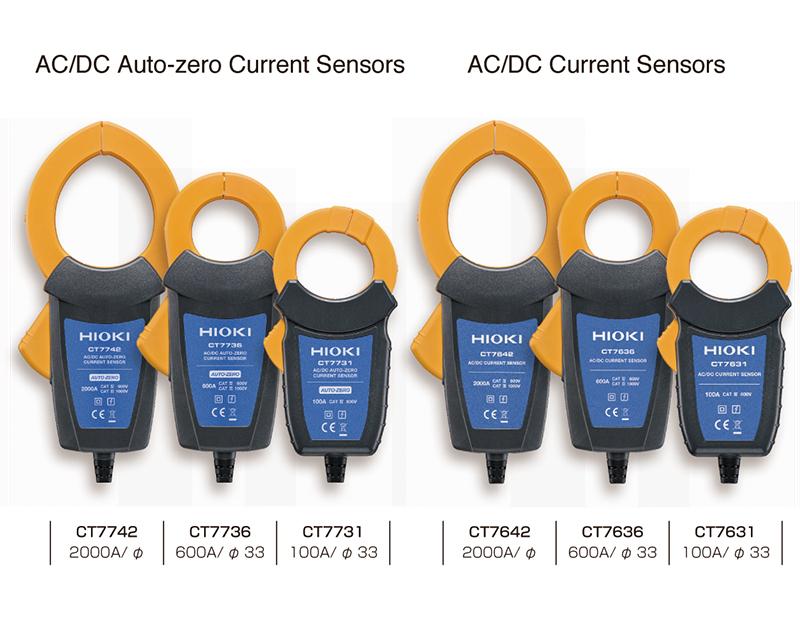

Измерение тока с помощью датчика переменного/постоянного тока: совместимые датчики тока

Вы можете использовать любой из доступных датчиков переменного/постоянного тока с номиналами от 100 А до 2000 А. CM7290 поддерживает два типа датчиков тока: датчики переменного/постоянного тока с автоматической установкой нуля, которые имеют диапазон частот датчика от постоянного тока до 5 кГц переменного тока, и датчики переменного/постоянного тока, которые имеют диапазон частот от постоянного тока до 10 кГц переменного тока.

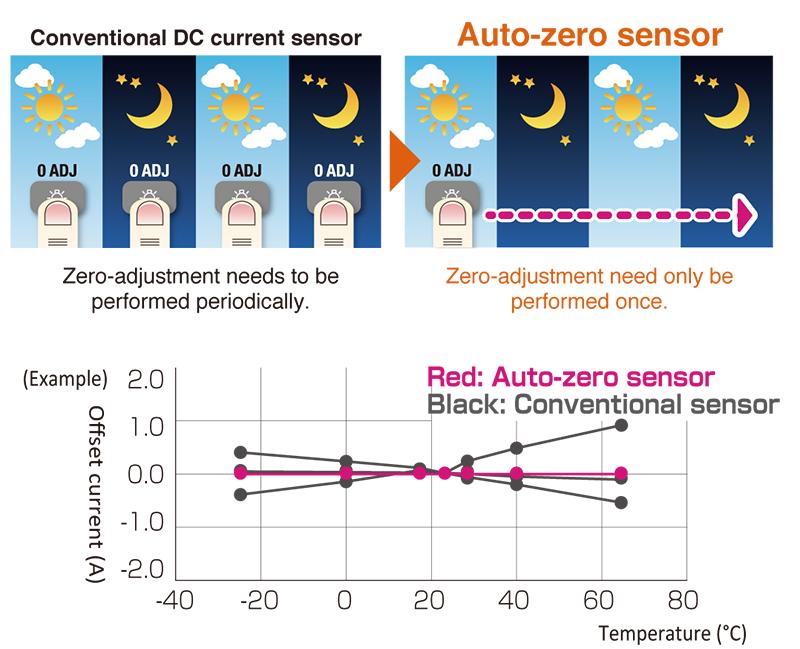

Измерение тока с помощью датчика переменного/постоянного тока: функциональность датчика тока с автообнулением

Поскольку температурные колебания вызывают смещение нулевой точки при использовании обычного датчика постоянного тока для измерения постоянного тока, необходимо периодически выполнять регулировку нуля при записи данных в течение длительного периода времени с помощью такого датчика. Этот недостаток вызван эффектами элемента Холла, который обычные датчики постоянного тока используют для обнаружения тока. Новые датчики тока с автообнулением Hioki включают новую схему компенсации смещения на основе переключения, разработанную для решения этой проблемы. Новая конструкция минимизирует смещение нулевой точки, что позволяет регистрировать значения постоянного тока в течение длительного периода времени без необходимости периодической регулировки нуля.

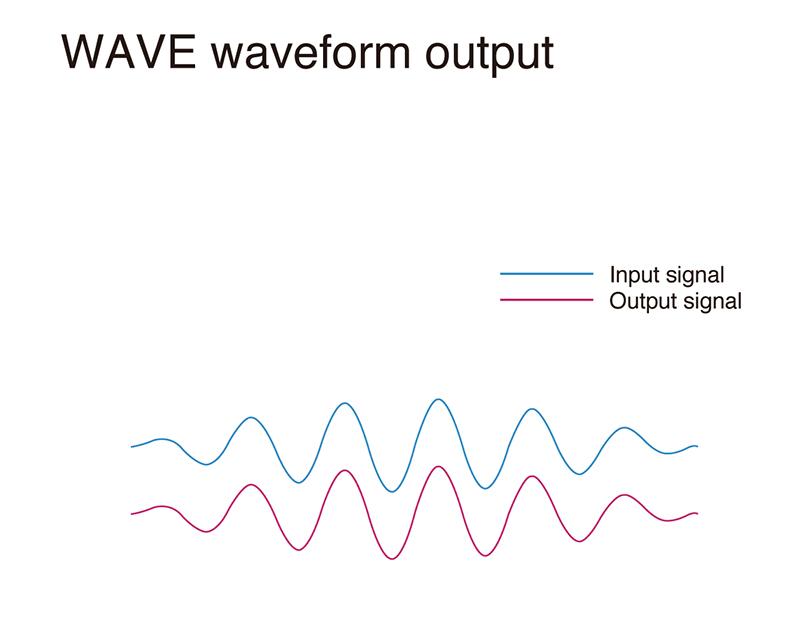

Измерение тока с помощью датчика переменного/постоянного тока: функция вывода сигнала WAVE

Дисплейный блок CM7290 преобразует форму сигнала тока, протекающего в проводе, к которому был применен датчик переменного/постоянного тока, в пропорциональный сигнал напряжения. Вводя этот сигнал в цифровой осциллограф или Memory HiCorder, вы можете измерять мгновенные формы сигналов переменного или постоянного тока, такие как форма сигнала пускового тока двигателя. В качестве альтернативы, используя функцию вывода сигнала WAVE CM7290 в сочетании с регистратором данных, вы можете наблюдать постоянный ток, генерируемый солнечными панелями фотоэлектрической системы в течение длительных периодов времени. Датчики тока с автообнулением идеально подходят для приложений, в которых постоянный ток должен наблюдаться в течение длительного периода времени.

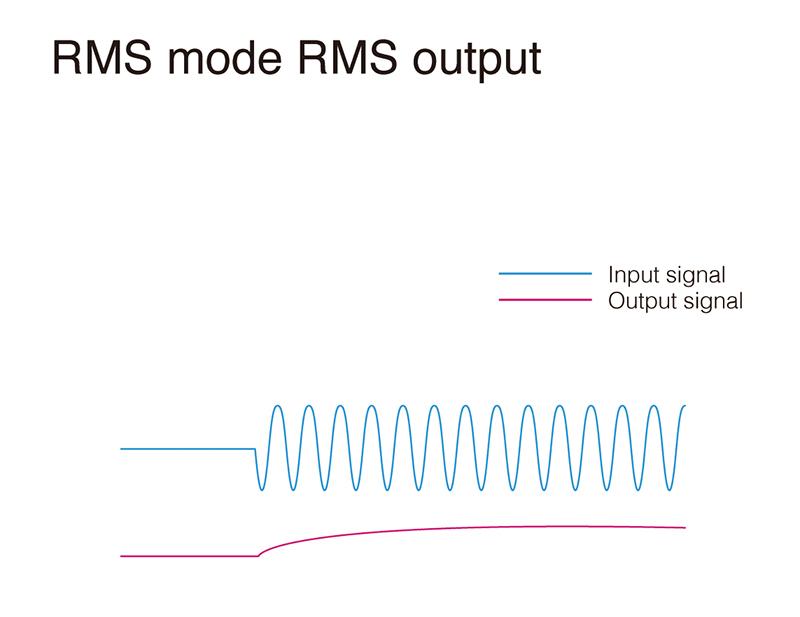

Измерение тока с помощью датчика переменного/постоянного тока: режим RMS для выхода RMS

В этом режиме дисплейный блок CM7290 преобразует форму волны тока, протекающего в проводе, к которому был применен датчик переменного/постоянного тока, в ряд значений RMS. Затем он выводит результат в виде сигнала напряжения (БЫСТРЫЙ: 45 Гц или больше, НОРМАЛЬНЫЙ: 10 Гц или больше, МЕДЛЕННЫЙ: 3 Гц или больше). Эта конфигурация идеально подходит для таких приложений, как измерение переменного тока на стороне источника питания сварочного аппарата, которое характеризуется резкими колебаниями тока, или долгосрочное измерение значений RMS для формы волны тока от инвертора, работающего на различных частотах, или двигателя шпинделя станка.

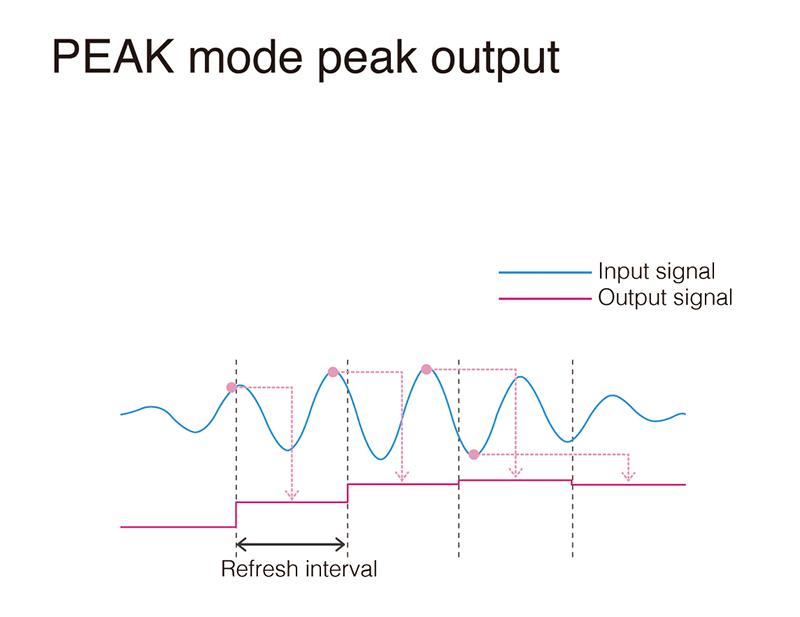

Измерение тока с помощью датчика переменного/постоянного тока: режим PEAK для пикового выхода

В этом режиме дисплейный блок CM7290 определяет пиковое значение формы волны тока для тока, протекающего в проводе, к которому был применен датчик переменного/постоянного тока со скоростью 2 кСм/с (= 500 мкс). Затем он выводит его абсолютное значение в виде сигнала напряжения со временем обновления выхода 0,02 с (БЫСТРЫЙ), 0,2 с (НОРМАЛЬНЫЙ) или 1 с (МЕДЛЕННЫЙ). Эта конфигурация идеально подходит для приложений, в которых максимальное значение тока быстро колеблющейся линии электропитания или нагрузки должно непрерывно регистрироваться.

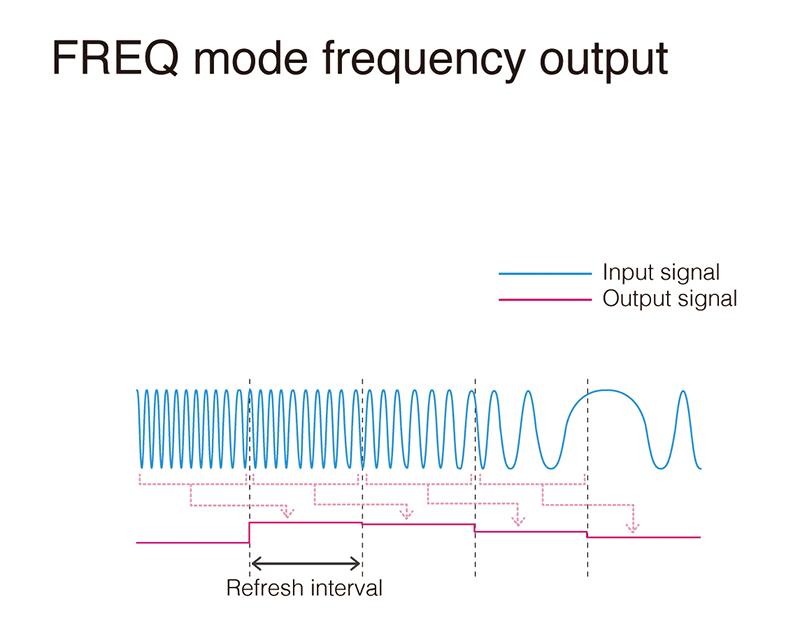

Измерение тока с использованием датчика переменного/постоянного тока: режим FREQ для частотного выхода

В этом режиме дисплейный блок CM7290 вычисляет частоту формы тока для тока, протекающего в проводе, к которому был применен датчик переменного/постоянного тока с указанным пользователем интервалом. Затем он выводит результат в виде сигнала напряжения со временем обновления выхода 0,2 с (БЫСТРО), 0,2 с (НОРМАЛЬНО) или 3 с (МЕДЛЕННО). В этой конфигурации CM7290 можно использовать в таких приложениях, как проверки колебаний частоты и испытания компрессоров и двигателей.

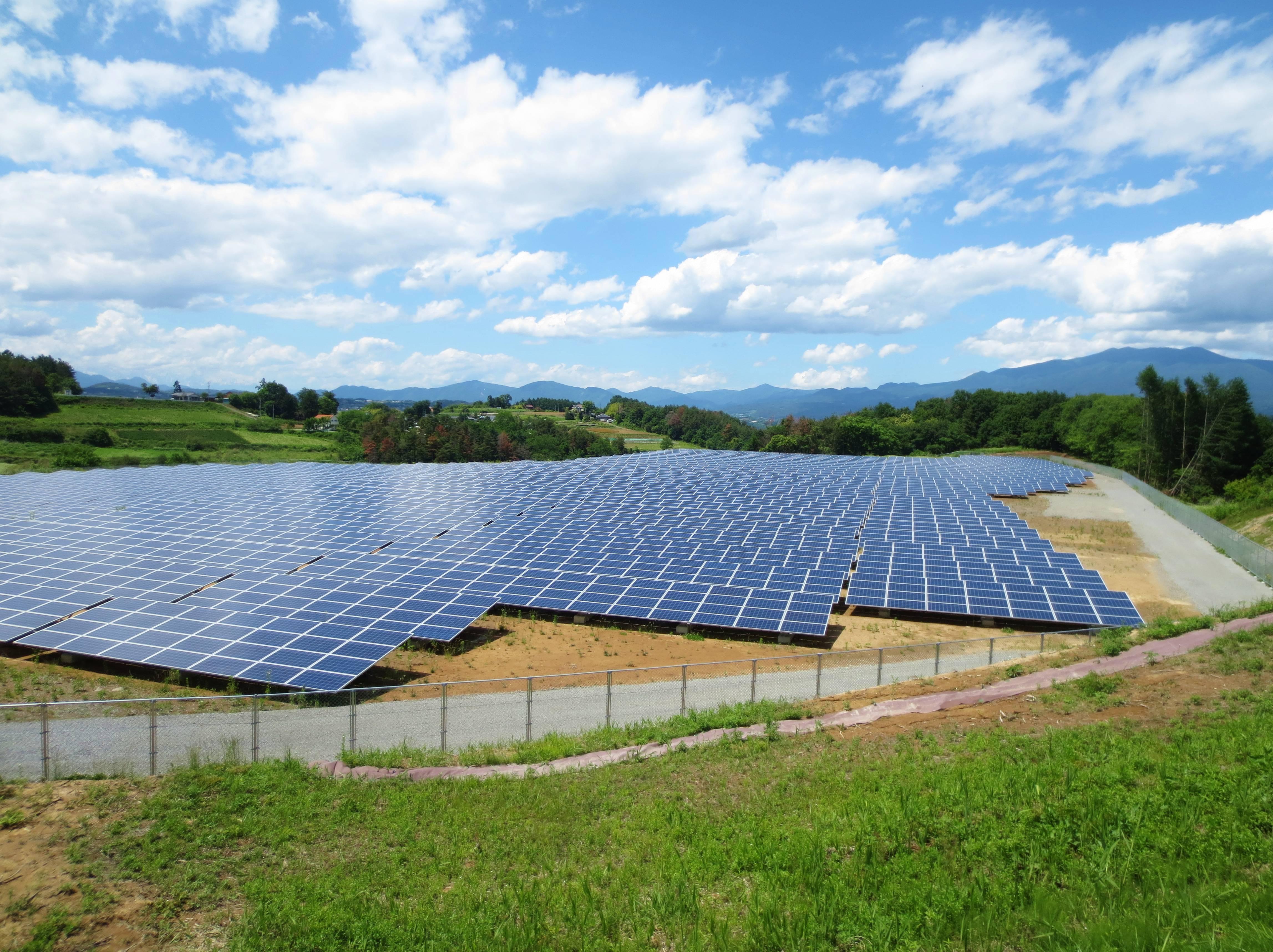

Применение: Запись количества тока, генерируемого солнечными панелями в течение 1 недели

Система:

• Дисплей CM7290
• Датчик тока AC/DC с автообнулением CT7731
• Выходной шнур L9095
• Память HiCorder MR8870

Функции

• Источник питания и выход сигнала для датчика тока серии CT7000
• Одновременное двойное отображение измеренных значений, частоты и скорости вывода
• Четыре формата вывода для вывода данных на регистраторы или другие устройства (через дисплейный блок)
• Поддержка адаптера переменного тока, щелочных батареек AA и внешнего источника питания

Технические характеристики

Датчик	СТ7642, 7742	СТ7636, 7736	СТ7631, 7731
Параметры измерения	Постоянный ток, переменный ток, постоянный ток+переменный ток, Гц
Крест-фактор	3 при 5000 отсчетов или 2,5 при 6000 отсчетов для переменного тока и постоянного тока+переменного тока
Метод вывода	ВОЛНА, СРЕДНЕКВ. ЗНАЧЕНИЕ, ПИК, ЧАСТОТА
Входные разъемы	HIOKI PL 14
Время обновления вывода	PEAK--- FAST: 0,02 с / NORMAL: 0,2 с / SLOW: 1 с FREQ--- FAST: FAST: 0,2 с / NORMAL: 0,2 с / SLOW: 3,0 с (WAVE, RMS: аналоговый выход)
Длительность измерения PEAK	2 мс или больше (во время PEAK MAX/PEAK MIN и PEAK вывода)
Другие функции	Автоматический диапазон, настройка нуля при включении питания, отображение анализа, фильтр, усиление выходного сигнала, удержание отображаемого значения, подсветка, автоматическое энергосбережение, сохранение настроек, блокировка клавиатуры
Типичная точность (выход WAVE DC)	±2,0% от показаний. ±10,8 мВ (диапазон 60,00 А)	±2,5% от показаний ±30,8 мВ (диапазон 60,00 А)	±1,5% от показаний ±5,8 мВ (диапазон 60,00 А)
Типичная точность (среднеквадратичное значение выходного переменного тока)	±2,3% от показаний. ±10,8 мВ (диапазон 60,00 А)	±2,8% от показаний. ±30,8 мВ (диапазон 60,00 А)	±1,8% от показаний. ±5,8 мВ (диапазон 60,00 А)
Источник питания	Щелочные батареи LR6 (AA) ×2, Непрерывное использование: 16 ч (подсветка ВЫКЛ. и выход WAVE или RMS при использовании с CT7600s), Номинальная мощность 2,5 ВА или адаптер переменного тока 9445-02/03 (от 100 до 240 В переменного тока) или внешний источник питания от 5 до 15 В постоянного тока, Номинальная мощность 2,5 ВА
Пыле- и водонепроницаемость *	IP54 (с подключенным датчиком и колпачками, установленными на адаптере переменного тока и разъеме питания)
Размеры и масса	52 мм Ш × 163 мм В × 37 мм Г, 220 г (включая защитный чехол и батарею)
Включенные аксессуары	Щелочные батареи LR6 ×2, Защитное устройство ×1, Руководство по эксплуатации ×1
