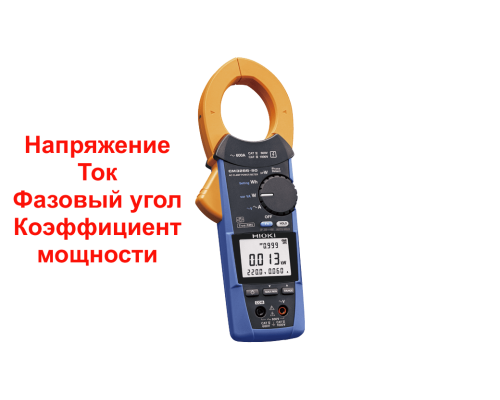

CM3286-50 Измеритель мощности переменного тока

Измерительные клещи Hioki — лучшие в своем классе портативные измерители тока и напряжения для безопасного и точного измерения линий электропередач. Измерительный клещевой измеритель мощности CM3286-50 может измерять напряжение, ток, мощность, коэффициент мощности, фазовый угол, реактивную мощность или частоту, а также определять последовательность фаз на линиях под напряжением в любой желаемой точке однофазной или трехфазной цепи.

CAT IV 600 В, CAT III 1000 В

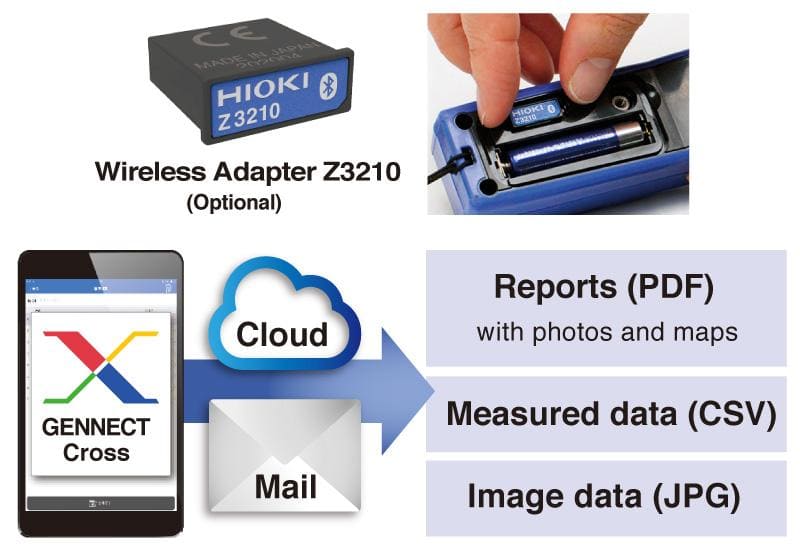

Возможность беспроводной связи для еще большего удобства

Мгновенное создание отчетов с помощью бесплатного приложения (GENNECT Cross) (^*1)

GENNECT Cross, бесплатное приложение, разработанное специально для использования с измерительными приборами Hioki, позволяет проверять и управлять результатами измерений, а также создавать отчеты.

Программное обеспечение предоставляет ряд функций, которые помогают управлять данными в полевых условиях, включая фотографирование мест измерений, размещение результатов измерений на фотографиях и сохранение рукописных заметок.

^*1:Требуется дополнительный беспроводной адаптер Z3210.

Помощь персоналу в анализе проблем в полевых условиях

Измерение гармоник

В сочетании с GENNECT Cross (^*2) вы можете выполнять простой гармонический анализ. Приложения включают анализ проблем систем электроснабжения.

Проблемы, которые могут быть вызваны гармониками

• Выгорание и разрушение оборудования из-за перегрева
• Неисправности устройств управления питанием
• Увеличение потерь наряду с сокращением срока службы и эффективности для устройств питания

^*2:GENNECT Cross — это бесплатное приложение, которое позволяет подключать полевые измерительные приборы к смартфонам и планшетам с помощью связи Bluetooth®. Для сопряжения прибора с GENNECT Cross требуется беспроводной адаптер Z3210 (продается отдельно).

Дополнительные рекомендуемые функции

Широкий диапазон измерений

Обеспечение широкого диапазона измерений на объектах от производственных предприятий до домохозяйств

Точное измерение мощности от 5 Вт при токе всего 60 мА до 360 кВт при максимальном токе 600 А (однофазное измерение мощности)

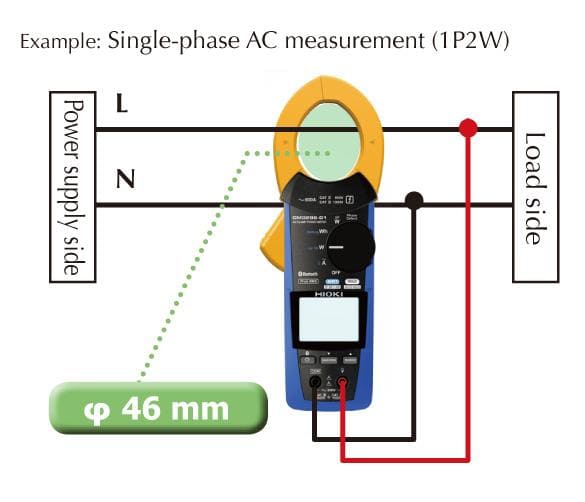

<Линия измерения>

Измерение мощности в однофазных и сбалансированных трехфазных цепях (с расчетными значениями)

(1-фазная/2-проводная, 1-фазная/3-проводная, сбалансированная 3-фазная/3-проводная и сбалансированная 3-фазная/4-проводная)

* Прибор генерирует расчетные значения мощности при измерении 3-фазных цепей

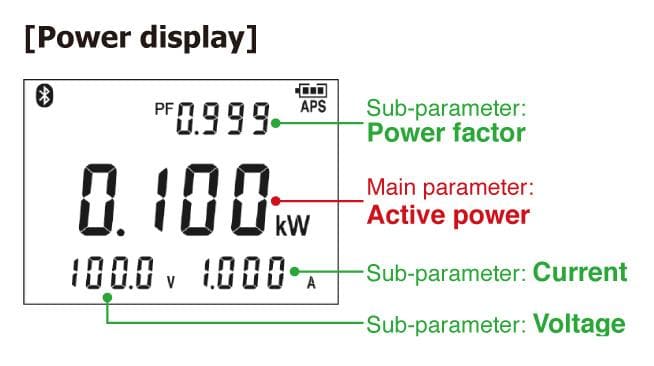

Удобный для просмотра дисплей

Связанные параметры и места подключения отображаются на дисплее одновременно (Основной параметр×1, Подпараметр×3)

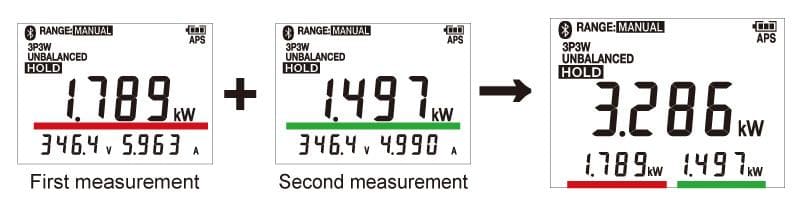

Быстрая проверка на дисбаланс

CM3286-50 может измерять несбалансированную мощность в 3-фазной/3-проводной цепи, измеряя однофазную мощность дважды, а затем автоматически складывая результаты. (Прибор также может измерять 3-фазные/4-проводные цепи в трех отдельных измерениях)

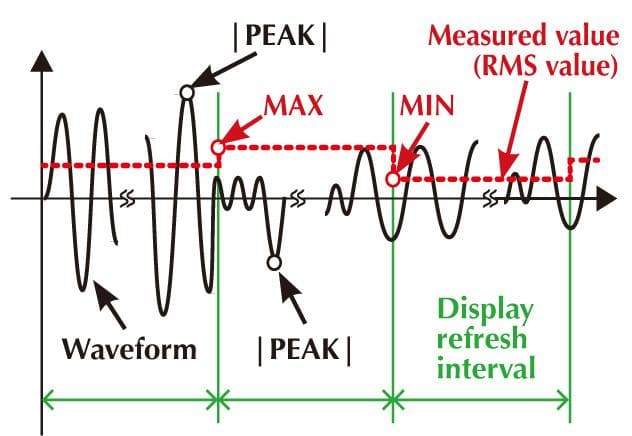

Легкая проверка колебаний электропитания

Поскольку он может отображать максимальные (MAX), минимальные (MIN) и средние (AVG) значения, CM3286-50 полезен, когда вам нужно определить величину колебаний. А поскольку он также может измерять пиковые (PEAK) значения, вы можете использовать его для проверки колебаний на уровне пикового значения.

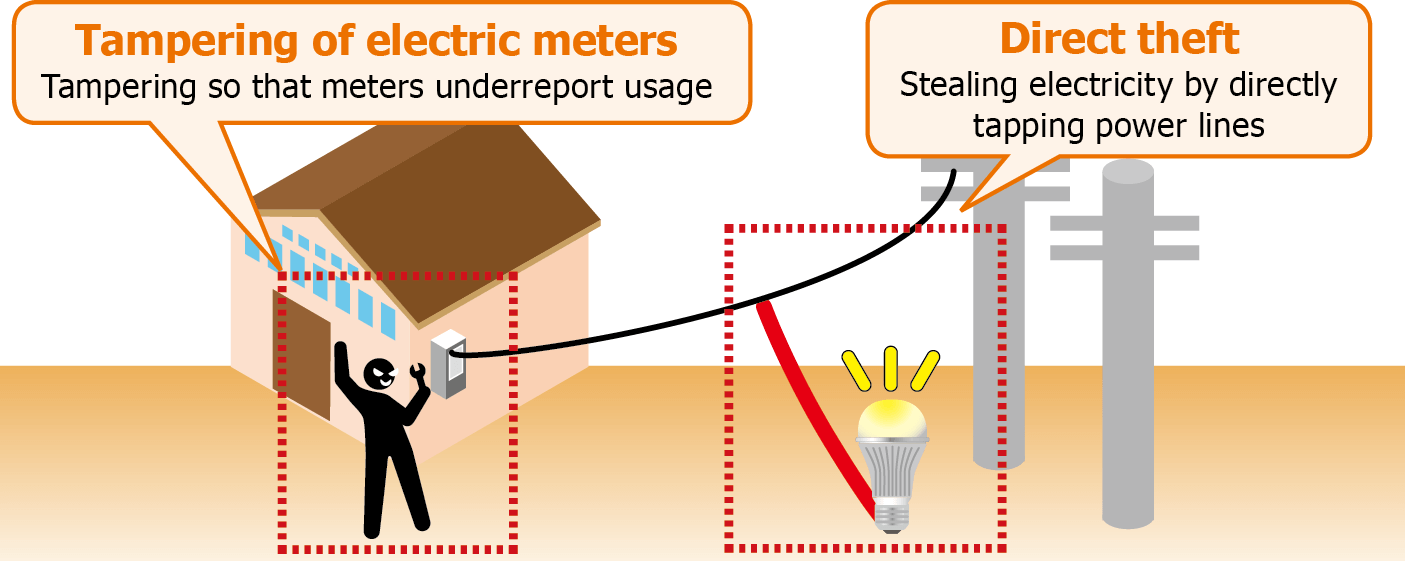

Точное обнаружение кражи электроэнергии

CM3286-50 идеально подходит для проверки кражи электроэнергии, поскольку он может измерять как мощность переменного тока, так и ток.

• Вмешательство в работу счетчика: обнаружение путем сравнения показаний и измерений счетчика электроэнергии. Правильная работа счетчиков электроэнергии может быть подтверждена путем сравнения показаний счетчика и фактических значений
• Прямая кража: обнаружение путем измерения тока. Кража электроэнергии может быть обнаружена путем измерения тока на стороне источника питания незаконного подключения

Функция обнаружения и отчета о краже электроэнергии прибора может использоваться для быстрого и легкого проведения измерений и создания графических отчетов с геотегами GPS.

Получение явных доказательств кражи электроэнергии включает в себя больше, чем просто сохранение записи измеренных значений. Время и дата, данные GPS, фотографии измерений и измеренные значения фиксируются, когда делается серия фотографий и группируется в отчет.

Функции

• Отображение четырех параметров одновременно
• Ручной измеритель мощности, измеряющий от 5 Вт мощности и 60 мА тока
• Измерение мощности в диапазоне от 5 Вт при низком токе от 60 мА до 360 кВт
• Помимо тока, напряжения и мощности, измеряйте простое интегральное потребление мощности и последовательность фаз
• Функции и возможности обеспечивают быстрое и эффективное тестирование
• Встроенная функция AUTO HOLD

Технические характеристики

Линия измерения	Однофазный, трехфазный (сбалансированный, без искажений)
Элементы измерения	Напряжение, ток, пиковое напряжение/ток, активная/реактивная/полная мощность, коэффициент мощности, фазовый угол (*1), частота, простое потребление активной энергии (однофазное) [с установленным Z3210 (*2)] Гармоники напряжения/тока
Диапазон переменного напряжения	[Диапазон измерений] от 80,0 В до 600,0 В, один диапазон, базовая точность 45–66 Гц: ±0,7% от показаний ±3 ед. (частотные характеристики: от 45 до 1 кГц, истинное среднеквадратичное значение)
Диапазон переменного тока	[Диапазон измерений] от 0,060 А до 600,0 А, 3 диапазона, базовая точность 45–66 Гц: ±1,3% от показаний ±3 ед. (Частотные характеристики: от 45 до 1 кГц, истинное среднеквадратичное значение)
Диапазон мощности	[Однофазный] от 0,005 кВт до 360,0 кВт Основная точность: ±2,0% показаний ±7 цифр (50/60 Гц, коэффициент мощности = 1) [Сбалансированный трехфазный 3-проводной] от 0,020 кВт до 623,5 кВт Основная точность: ±3,0% показаний ±10 цифр (50/60 Гц, коэффициент мощности = 1) [Сбалансированный трехфазный 4-проводной] от 0,040 кВт до 1080 кВт Основная точность: ±2,0% показаний ±3 цифры (50/60 Гц, коэффициент мощности = 1)
Гармонические уровни	[С установленным Z3210 (*2)] Уровни гармоник напряжения/тока до 30-й, коэффициент содержимого, общий коэффициент гармонических искажений
Другие функции	[Фазовый угол (*1)] опережение -180,0° до отставания 179,9°, [Коэффициент мощности] -1,000 до 1,000 [Частота] 45,0 Гц до 999,9 Гц, ПИК, определение фазы, отображение МАКС./МИН./СРЕДН. значений, автоматическое удержание, сравнение показаний электросчетчика, отображение оценки несбалансированной 3-фазной мощности и т. д.
Пыле- и водонепроницаемый	IP20 (Измерение напряжения в полностью сухом состоянии. При закрытии зажимов) IP50 (При хранении)
Источник питания	Щелочная батарея LR03 ×2 Непрерывное использование: прибл. 25 ч (без установленного Z3210), прибл. 18 ч (с установленным Z3210 и использованием беспроводной связи) Другие условия: измерение переменного тока 100 А, подсветка выключена, контрольное значение 23 °C
Диаметр сердечника	φ 46 мм, Размеры губок: 92 мм Ш x 18 мм Г мм
Размеры и масса	65 мм Ш × 241 мм В × 35 мм Г, 450 г
Включенные аксессуары	Соединительный шнур L9257 ×1, щелочная батарея LR03 ×2, футляр для переноски C0203 ×1, руководство по эксплуатации ×2, меры предосторожности при эксплуатации ×1
