Новинки автомобильных осциллографов
Ссылки на страницу сайта Магазина Gtest® с номенклатурой осциллографов, а также рекомендуемые приборы и статьи для дальнейшего самообразования приведены в конце данного раздела.
Компания TiePie Engineering представила три новых мощных автомобильных тестовых осциллографа с высоким разрешением и подключением по Wi-Fi и LAN:
- ATS610004DW-XMSG - до 1 Гвыб/с.
- ATS605004DW-XMS - до 500 Мвыб/с.
- ATS5004DW - до 50 Мвыб/с.
Новые модели WiFiScope являются первыми в отрасли автомобильными тестовыми осциллографами с поддержкой Wi-Fi и дифференциальными входами. Приборы могут работать через Ethernet (LAN, Wi-Fi или WAN), а также через интерфейсы USB 2.0 и USB 3.0.
Встроенная аккумуляторная батарея позволяет выполнять полностью беспроводные дифференциальные измерения с гальванической развязкой. Благодаря этому измерения можно проводить на значительном расстоянии от компьютера, что существенно расширяет возможности автомобильной диагностики и сбора данных.
Беспроводные измерения через Wi-Fi
Подключение по Wi-Fi позволяет выполнять измерения непосредственно на автомобиле без необходимости размещать компьютер рядом с объектом исследования.
Программное обеспечение автоматически отображает список доступных USB- и сетевых приборов. Пользователю достаточно выбрать нужный осциллограф и сразу приступить к работе.
Дифференциальный автомобильный WiFiScope работает настолько прозрачно, что создаётся впечатление прямого подключения прибора к компьютеру. Все функции осциллографа, анализатора спектра, регистратора данных и цифрового вольтметра полностью доступны через сеть без необходимости специальных знаний сетевых технологий.
Благодаря беспроводному подключению осциллограф можно установить непосредственно возле моторного отсека, а компьютер оставить на безопасном расстоянии. Это исключает неудобства, связанные с использованием длинных USB-кабелей.
Высокая скорость сбора данных
Автомобильные осциллографы серии WiFiScope обеспечивают высокую скорость непрерывного сбора данных в реальном времени:
- До 5 Мвыб./с через Wi-Fi.
- До 20 Мвыб./с через LAN/WAN.
- До 200 Мвыб./с через USB.
Поддерживается разрешение от 8 до 16 бит в зависимости от режима работы и скорости передачи данных.

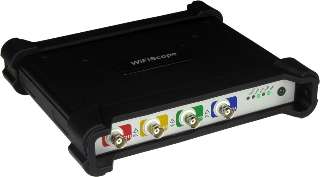

Автомобильный осциллограф TiePie Automotive WiFiScope с поддержкой Wi-Fi и LAN
Программное обеспечение
В сочетании с бесплатным программным обеспечением Multi Channel Oscilloscope модели ATS610004DW-XMSG, ATS605004DW-XMS и ATS5004DW превращают ПК в многофункциональный измерительный комплекс, включающий:
- Дифференциальный осциллограф высокого разрешения.
- Прецизионный анализатор спектра.
- Высокопроизводительный цифровой мультиметр.
- Высокоскоростной регистратор данных.
- Комплексный анализатор протоколов.
Программное обеспечение поддерживает расширенные возможности анализа данных с использованием настраиваемых блоков обработки сигналов и позволяет отображать результаты в виде графиков, таблиц и цифровых индикаторов.
Специализированные автомобильные функции
Для автомобильной диагностики предусмотрен широкий набор специализированных инструментов:
- Преобразование сигнала датчика коленчатого вала в график оборотов двигателя (об/мин).
- Построение графика угла поворота коленчатого вала во времени.
- Анализ синхронизации систем впрыска топлива и зажигания.
- Измерение и визуализация сигналов ШИМ и рабочего цикла (Duty Cycle).
- Функция относительного теста компрессии двигателя.
Быстрая настройка приборов
Система быстрого конфигурирования позволяет начать измерения всего за несколько кликов мышью.
Пользователю доступно более 700 готовых шаблонов настроек для автомобильных датчиков и исполнительных механизмов.
Каждая предустановка содержит:
- Необходимые параметры прибора.
- Примеры эталонных сигналов.
- Схемы подключения.
- Справочную информацию по диагностике.
Заключение
Автомобильные тестовые осциллографы TiePie Automotive WiFiScope объединяют высокую скорость сбора данных, дифференциальные входы, поддержку Wi-Fi, LAN и USB, а также профессиональное программное обеспечение для автомобильной диагностики.
Благодаря беспроводной работе и специализированным функциям данные осциллографы являются эффективным инструментом для диагностики современных автомобильных систем и электронных компонентов.
