Измерение характеристик сигналов фиксированного WiMAX упрощается

Спецификации фиксированного WiMAX 802.16-2004 относятся к стандарту воздушного интерфейса для Систем беспроводного широкополосного доступа. Эта технология способна предоставить множество сервисов на основе беспроводных сетей городского уровня, таких как беспроводные телекоммуникационные экосистемы, представляющие собой замену проводным каналам E1/T1 для малого и среднего бизнеса, а также замену технологиям доступа на базе кабельных/DSL технологий, обычно используемым для подачи услуг широкополосного Internet в дома. Кроме того, WiMAX обеспечивает фиксированный, передвижной, портативный и мобильный широкополосный доступ без необходимости установки канала прямой видимости между базовой станцией и оборудованием абонента.

Для фиксированного WiMAX необходимо осуществлять два режима измерений: Измерения радиочастотных характеристик сетей фиксированного WiMAX и демодуляция сигналов. Таким образом, для получения достоверных результатов измерений по РЧ параметрам и демодуляции, техники и инженеры-эксплуатационники могут подключить анализатор Spectrum Master к любой базовой передающей станции фиксированного WiMAX.

Измерения радиочастотных параметров фиксированного WiMAX (опция 46)

 Измерения РЧ параметров применяются для получения сведений по передаваемой мощности сигналов и формы сигналов от конкретных передатчиков BTS. Для удобства техников опция измерений РЧ параметров может выводить на экран прибора характеристики Канального спектра, мощности vs время, ACPR и Сводку по радиочастотной обстановке.

Спектр

На экранном изображении спектра техники могут просматривать и исследовать канальную мощность выбранного сигнала (в dBm) и занимаемую полосу частот.

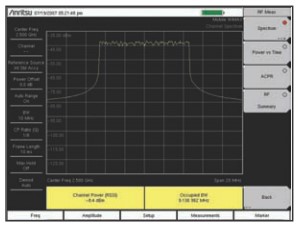

Рис. Экранное изображение радиочастотного спектра иллюстрирует спектр сигнала параллельно с ключевыми параметрами, такими как мощность в канале и занимаемую полосу частот

Мощность vs Время

Экранное представление Мощности vs Время демонстрирует картинку временной области сигнала OFDM (мультиплексирование с ортогональным частотным разделением) фиксированного WiMAX. Начальная мощность (преамбула) всегда на 3 dB выше, чем мощность при передаче данных. Канальная мощность, преамбула, выбросы мощности при всплесках по ходу передачи данных (измеряется в dBm) и коэффициент амплитуды представлены на дисплее анализатора спектра в цифровых значениях.

Рис. Экранное представление «Мощность vs Время» показывает выброс мощности и начальную мощность исследуемого сигнала.

ACPR

Данная величина представляет из себя коэффициент количества утечки мощности из соседнего канала к общей передаваемой мощности в главном канале. Инженеры и техники имеют возможность  с лёгкостью изучить результаты измерений параметров главного канала, а также уровни мощности в двух соседних каналах по обе стороны от главного.

Рис. Экранное изображение ACPR иллюстрирует уровни мощности главного канала и двух соседних

Демодуляция сигналов фиксированного WiMAX упрощается

Демодуляция сигналов фиксированного WiMAX (опция 47)

При наличии опции 47 анализаторы Spectrum Master способны демодулировать сигналы OFDM фиксированного WiMAX, после чего выводить на экран прибора детализированные результаты измерений в целях оценки производительности модуляции передатчика. При этом задействуются режимы Комбинации (Созвездия), Спектральной неравномерности, Магнитуды вектора ошибки vs несущая и EVM vs символ.

Созвездие (Комбинация)

Картинка Созвездия демонстрирует комбинацию демодулированных данных символов по одному фрейму. Выбросы данных могут иметь BPSK, QPSK, 16QAM или 64QAM модуляции. Каждый тип модуляции имеет цветоразностный код. Экранное изображение также представляет параметры RCE (rms) в dB, RCE (pk) в dB, EVM (rms) в %, EVM (pk) в %, ошибку по частоте в Гц, ошибку по частоте в ppm, частоту несущей в Гц и идентификатор базовой станции.

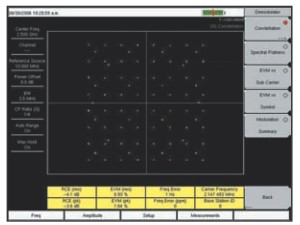

Рис. Опция 47 выводит на экран Комбинацию демодулированных сигналов

Спектральная неравномерность

Картинка Спектральной неравномерности показывает данные, собранные от преамбулы (начальной мощности) перед тем, как проводится оценка характеристик канала. Отклонение спектральной неравномерности от усреднённого значения в отношении всех несущих представляется в dB. Маска, соответствующая спецификациям 802.16-2004, формируется на экране в виде зелёных/красных линий, в зависимости от величин измерений. Абсолютное значение дельты мощности между прилегающими под-несущими в dB также приводится.

Рис. Спектральная неравномерность представлена на экране с соответствующей маской, как это оговорено в спецификациях 802.16-2004

Магнитуда вектора ошибки vs Поднесущая

Экранное изображение EVM vs Поднесущая отображает значения EVM (rms) относительно поднесущих OFDM. Пилотные сигналы и данные поднесущих отображаются на экране и имеют цветовой код.

Рис. EVM vs Поднесущая показывают пилотный сигнал и данные поднесущих

Магнитуда вектора ошибки vs символ

Экранное изображение EVM vs Символ отображает значения EVM (rms) относительно символов OFDM

Рис. Экранное изображение EVM vs Символ показывает значения EVM (rms) относительно символов OFDM

Режим «Прошёл/Не прошёл»

Анализаторы Spectrum Master обладают способностями создания алгоритмов измерений с граничными значениями минимума и максимума для тестирования производительности базовых передающих станций и вызова из памяти прибора результатов такого рода тестов для осуществления эффективных и достоверных анализов. После завершения процедуры тестирования прибор способен выводить на экран результаты в табличном формате с чёткими указаниями «прошёл» или «не прошёл». Эти индикаторы имеют пороги мин/макс при наличии реальных полученных характеристик. Помимо этого, задействование программного пакета Master Software, даёт возможность разрабатывать и применять специализированные, нестандартные тестовые алгоритмы, после чего они загружаются в операционную систему анализатора спектра.

Рис. Задействование программного инструментария  Master Software Tools предоставляет возможности создавать и загружать в операционную систему прибора специализированные тестовые алгоритмы по принципу «прошёл/не прошёл» для диагностики сигналов сетей фиксированного WiMAX

Измерения параметров сигналов мобильного WiMAX

Спецификации Mobile WiMAX 802.16-2005 имеют отношение к стандарту воздушного интерфейса для систем широкополосного беспроводного доступа. Эта технология предоставляет множество услуг на базе высокоскоростной беспроводной сети передачи данных, построенной по принципу беспроводных транзитных сетей связи. Mobile WiMAX представляет собой замену телекоммуникационным инфраструктурам E1/T1 для малого и среднего бизнеса, а также кабельным/DSL каналам, предназначенным для подачи Интернет на домашнее оборудование или при перемещении абонента. Кроме того, Mobile WiMAX способен обеспечивать портативные мобильные устройства соединением с услугами широкополосной связи без необходимости установки для этого канала прямой видимости между базовой станцией и абонентскими терминалами.

При тестировании Mobile WiMAX необходимо задействование трёх режимов измерений: Измерения радиочастотной обстановки сетей Mobile WiMAX, тестирование производительности демодуляции Mobile WiMAX и измерения параметров сигналов Mobile WiMAX по воздушному интерфейсу. Таким образом, для достижения точных результатов при тестировании радиочастотной обстановки и демодуляции, инженеры-эксплуатационники должны установить канал связи между базовой станцией Mobile WiMAX и анализатором спектра.

Измерения радиочастотных параметров сигналов Mobile WiMAX (опция 66)

РЧ измерения применяются для измерений мощности передаваемого сигнала и его формы от конкретного передатчика базовой станции. Для удобства эксплуатирующего персонала опция РЧ измерений может показывать на экране прибора характеристики канального спектра, мощности относительно времени, ACPR и сводные данные по радиочастотной обстановке.

СПЕКТР

На экранном изображении спектра техники могут просмотреть и изучить характеристики канальной мощности интересующего их сигнала (в dBm)и занимаемую полосу частот.

Рис. Экранное изображение радиочастотного спектра демонстрирует спектр сигнала совместно с ключевыми параметрами, такими как канальная мощность и занимаемая полоса частот

МОЩНОСТЬ VS ВРЕМЯ

Экранное представление Мощности vs Время иллюстрирует временную область сигнала OFDM мобильного WiMAX во фреймах либо 5 ms, либо 10 ms. Различные компоненты мощности vs время сигнала Mobile WiMAX тестируются и представляются на экране прибора как характеристики мощности в канале, начальной мощности, выбросов мощности по восходящему и нисходящему каналам, измеряются в dBm.

Рис. Экранное представление характеристик Мощности vs Время иллюстрирует выбросы мощности и начальную мощность сигнала

ACPR

Данная величина представляет из себя коэффициент количества утечки мощности из соседнего канала к общей передаваемой мощности в главном канале. Инженеры и техники имеют возможность  с лёгкостью изучить результаты измерений параметров главного канала, а также уровни мощности в двух соседних каналах по обе стороны от главного.

Рис. Экранное изображение характеристики ACPR показывает уровни мощности в отношении главного канала и двух соседних

СВОДНАЯ ИНФОРМАЦИЯ ПО СИГНАЛАМ WiMAX

Инженеры и техники имеют возможность быстро просмотреть ключевые параметры измерений на экранных представлениях сводных таблиц различного формата. Сводная информация по результатам РЧ измерений сигналов Mobile WiMAX приводит характеристики канальной мощности, предварительной мощности, выбросов мощности по нисходящему и восходящему каналам. Представление на экране сводной информации по демодуляции сигналов WiMAX приводит данные по RCE (Относительная Ошибка в Комбинации) в величинах rms и peak, Магнитуды Вектора Ошибки (rms, peak), Несущей частоты, Ошибки по частоте в Гц и ppm, а также Идентификатора BTS или отдельного сектора. Сводная информация по сигналам WiMAX представляет собой компиляцию результатов измерений как в радиочастотной области, так и демодуляции.

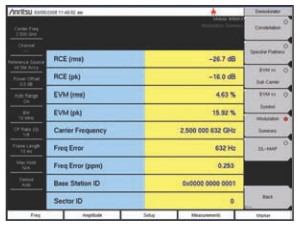

Рис. Экранное представление сводной информации по сигналам WiMAX демонстрирует все ключевые измеренные параметры сигналов мобильного WiMAX. Имеют место три дисплея со сводной информацией: радиочастотные характеристики Mobile WiMAX, характеристики демодуляции и комбинированная картинка с компилированными данными по РЧ параметрам и демодуляции

Эффективная демодуляция сигналов мобильного WiMAX

Демодулятор сигналов Mobile WiMAX (опция 67)

Опция 67 способная демодулировать сигналы OFDM мобильного WiMAX и выводить на экран достоверные результаты измерений для оценок производительности модуляции передатчика. Для этого задействуются режимы Комбинации, Спектральной Неравномерности, EVM vs Поднесущая и EVM vs Символ. При этом происходит автоматическое декодирование каналов МАР по нисходящему тракту. Для ускоренных тестов в режиме «прошёл/не прошёл», техники имеют возможность специфицировать демодулирование только FCH (Заголовок управления фреймом).

Комбинация (Созвездие)

Экранное представление Комбинации демонстрирует расположение демодулированных данных символов в границах одного фрейма. Выбросы данных могут иметь модуляции QPSK, 16 QAM или 64 QAM. Каждый формат модуляции имеет цветоразностную кодировку для облегчения идентификации. На экране также можно увидеть характеристики RCE (rms) в dBm, RCE (peak) в dB, EVM (rms) в %, EVM (peak) в %, ошибку по частоте в Гц и ppm, Идентификаторы BTS и отдельных секторов в Гц.

Рис. Экранное изображение Комбинации приводит различные форматы модуляции демодулированных сигналов с применением цветных кодировок, QPSK (бардовый), 16QAM (зелёный), 64QAM (жёлтый).

Спектральная неравномерность

Экранное представление спектральной неравномерности показывает полученные результаты измерений от преамбулы перед тем, как осуществляется анализ параметров канала. Отклонения характеристик спектральной неравномерности от усреднённых значений по всем несущим показывается в dB. Маска, соответствующая спецификациям 802.16-2005, высвечивается на дисплее в виде зелёных линий. Маска становится красной, когда измеряемые значения пересекают очерченные границы этой маски. Абсолютная величина дельты значений мощности между соседними поднесущими (измеряется в dB) также представлена.

Рис. Спектральная неравномерность задействует установленную спецификациями 802.16-2005 маску для осуществления анализов «прошёл/не прошёл»

EVM vs Поднесущая

Экранное представление Магнитуды Вектора Ошибки относительно поднесущей демонстрирует значения EVM (rms) относительно поднесущих OFDMA. Количество поднесущих будет варьироваться в зависимости от полосы частот сигнала.

Рис. Дисплей EVM vs Поднесущая представляет значения EVM индивидуальных поднесущих

EVM vs Символы

Экранное представление характеристик EVM vs Символы показывает значения EVM (rms) относительно символов OFDMA. Представляемые значения являются композитными для всех поднесущих.

Рис. Экранное изображение EVM vs Символы отображает значения EVM символов OFDMA

Нисходящий канал подсистемы подвижной связи (DL MAP)

Spectrum Master способен автоматически декодировать информацию DL MAP от несущей Mobile WiMAX, тем самым упрощая тестирование демодулированных сигналов. Экранное изображение DL MAP представляет декодированную информацию из зоны DL MAP, а также и все сопутствующие данные, ассоциированные с каждым индивидуальным пакетным сигналом в какой-либо зоне. Если анализатор спектра настроен на режим ручной демодуляции, то параметры DL MAP от XML файла специфицированы так, как это показано на рисунке.

Рис. Экранное изображение DL MAP демонстрирует информацию из зоны DL MAP в свободном для изучения формате

Измерения сигналов Mobile WiMAX по воздушному интерфейсу

Mobile WiMAX OTA (воздушный интерфейс), опция 37

Опция 37 обладает основными функциями для осуществления тестов в режиме drive test, при котором решаются задачи мониторинга каналов. К ним относятся измерения мощности в каналах относительно времени, при этом полученная информация привязывается к показаниям GPS (требуется опция 31). Все данные могут быть сохранены как во внутренней памяти прибора, так и на внешнем накопителе, что делает возможным последующее осуществление анализов в автономном режиме при помощи программных продуктов Mapinfo или MapPoint, которые способны представлять на экране анализатора спектра уровни мощности сигналов Mobile WiMAX относительно географических координат.

Мониторинг мощности в каналах

При помощи режима мониторинга мощности в каналах становится возможным непрерывно исследовать захваченные параметры канальной мощности Mobile WiMAX или же делать это в определенные промежутки времени. При этом пользователь также выбирает конкретные интервалы для измерений с последующим автоматическим сохранением полученных данных. Если опциональный приёмник GPS включён, то полученные результаты измерений обретают свои географические координаты (ширину/долготу), а также и информацию во времени, ярлык которой прикрепляется к каждому результату измерений.

Программный инструментарий Master Software Tools™ расширяет функции Spectrum Master

В целях дальнейшего повышения удобства и расширения возможностей при эксплуатации прибора, каждый Spectrum Master поступает с программными продуктами Master Software Tools™, посредством которых возможно осуществлять многофункциональное управление данными и анализировать большие объёмы полученной информации через задействование простых методик по управлению, архивированию, анализу и диагностики, распечатке на периферийных устройствах и составлению отчётности по производительности и функционированию исследуемой телекоммуникационный экосистемы. Подробные сведения о новейших программных продуктах Anritsu Master Software Tools можно найти на странице сайта www.us.anritsu.com

При наличии программных продуктов Master Software Tools (совместимы с Windows 2000/XP/Vista), анализаторы Spectrum Master способны:

• Сохранять неограниченное количество данных трейсов на ПК, тем самым облегчая задачи анализа и мониторинга ранее имевших место характеристик производительности исследуемого объекта;

• Координировать местоположение сот, применяя программные пакеты MapPoint и данные от GPS, тем самым решая задачи картирования;

• Автоматически обновлять операционную систему Spectrum Master посредством загрузки в прибор новейших прикладных программ, доступных на сайте Anritsu;

• Создавать и загружать в операционную систему Spectrum Master новые стандарты сигналов, устанавливать под определённые задачи режимы «прошёл/не прошёл» в дополнение к уже присутствующим в приборе стандартным настройкам;

• Модифицировать предустановленные в память прибора языки, при этом добавлять два дополнительных языка по выбору пользователя;

• Устанавливать соединение с ПК через USB, Ethernet, LAN, direct Ethernet;

• Экспортировать обработанные данные в текстовый формат для последующего использования в качестве крупноформатных таблиц или графических файлов (формат jpg);

• Просматривать множество результатов измерений, полученных от Spectrum Master на одном экране через задействование режима Накладки Трассировок;

• Захватывать «живые» трассировки от прибора и заводить их на ПК для более детального анализа;

• Добавлять или изменять Ограничительные линии и маркеры;

• Управляться с файлами, имеющими очень длинные названия и большое содержание, что даёт возможность разбивки их на информационные сегменты с прикреплением каждому сегменту регистрирующего тэга;

• Создавать спектрограммы из набора результатов измерений, полученных от анализатора спектра;

• Создавать видеофильмы из последовательностей сохранённых спектрограмм;

• Редактировать регистрационные ярлыки, прикрепляемые к результатам измерений.

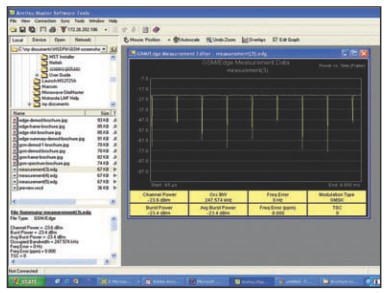

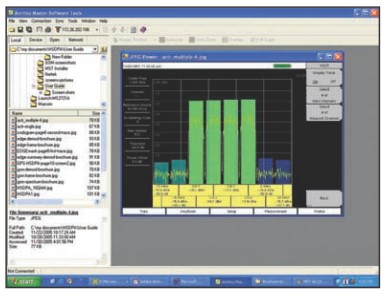

Рис. Совместимые с Windows программные пакеты Master Software Tools упрощают процесс форматирования данных и генерирования отчётности

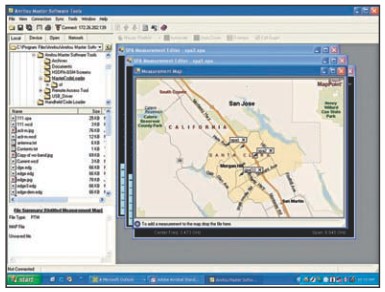

Рис. Программные пакеты Master Software Tools, интегрированные с MacPoint, могут выводить на экран сведения по географическому местоположению проводимых измерений с координатами от GPS

Рис.  Возможность сохранения мельчайших подробностей о проведённых измерениях посредством Master Software Tools с последующим воспроизведением всех деталей для осуществления эффективных и достоверных анализов

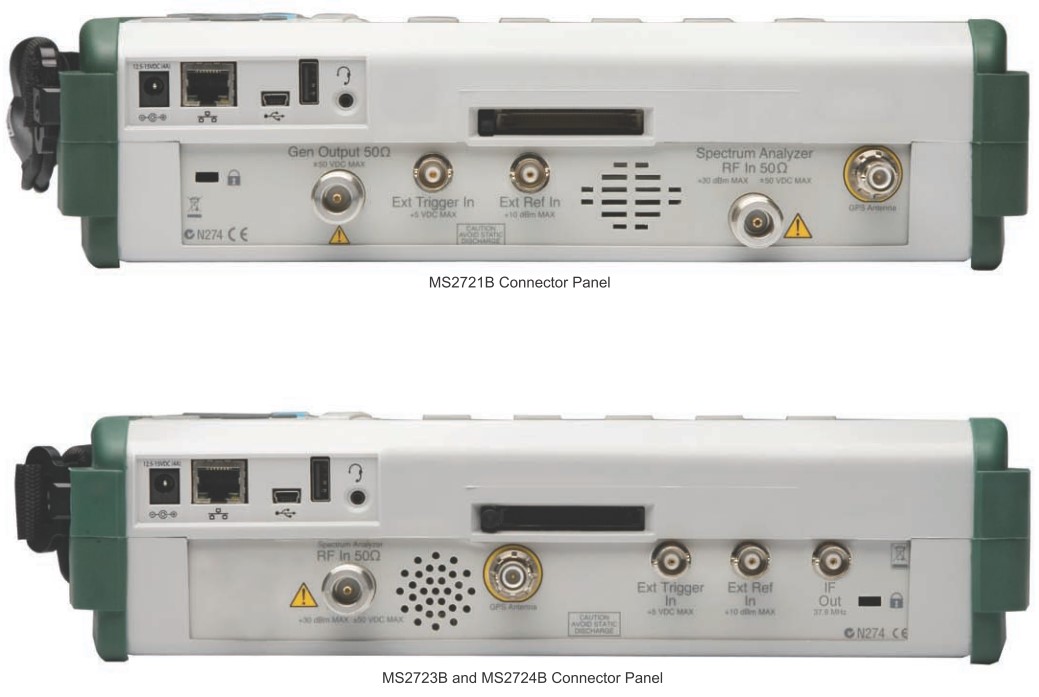

Легкий доступ к разъемам

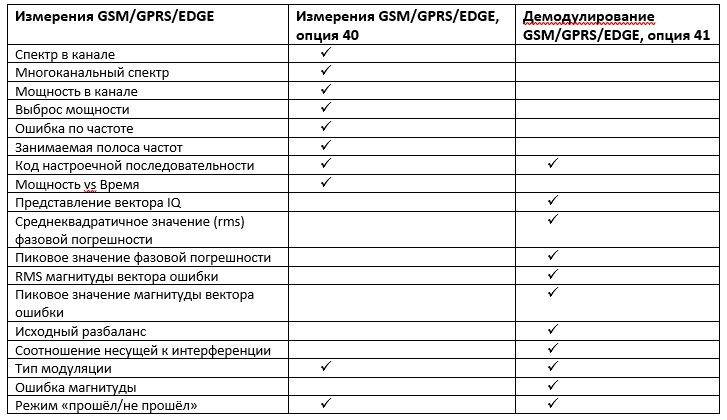

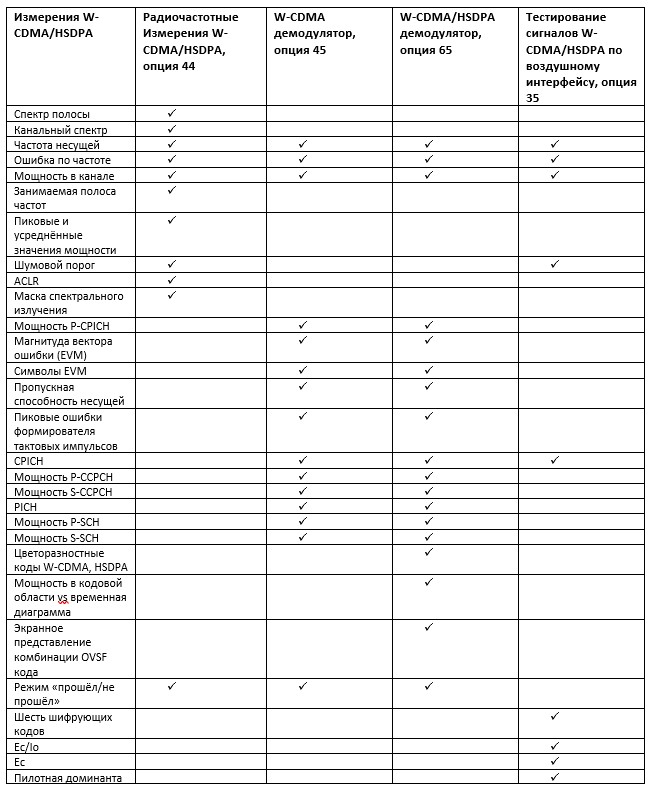

Сравнительная таблица опций
