Anritsu (часть-3)

Ссылка на страничку сайта Магазина Gtest(R) с предлагаемыми Анализаторами спектра, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Удобство и эффективность при демодуляции и отображении на экране прибора сигналов HSDPA

Рис. При наличии опции 65, Spectrum Master демодулирует сигналы HSDPA и W-CDMA и выводит на экран прибора выбранную кодовую комбинацию. Также на экране иллюстрируются графики кодовой мощности относительно времени

Рис. При наличии опции 35 Spectrum Master иллюстрирует шесть шифрующих кодов и данные CPICH в комбинации столбиковая диаграмма/таблица

Демодулятор сигналов HSDPA/W-CDMA (опция 65)

Высокоскоростная пакетная передача данных по нисходящему каналу (HSDPA) задействует до 15 выделенных физических каналов для обеспечения высоких скоростей при передаче данных по нисходящему каналу. Анализаторы Spectrum Master с опцией 65 способны демодулировать сигналы HSDPA и выводить на экран характеристики CDP, вариации мощности в выбранной кодовой области относительно времени, а также комбинации интересующего кода. При этом непрерывно осуществляются стандартные режимы измерений демодулятора W-CDMA, включённые в опцию 45.

Тестирование W-CDMA/HSDPA по воздушному интерфейсу (OTA) (опция 35)

ОТА выводит на экран прибора шесть шифрующих кодов в формате столбиковой диаграммы. Для каждого шифрующего кода, CPICH в dBm, Ec/Io в dB, Ec в dBm и доминанте пилот сигнала в dB – все эти параметры приводятся в табличном формате. Пользователь также может увидеть общую мощность в dBm при измерениях ОТА.

Демодуляция сигналов GSM, GPRS, EDGE

Измерения GSM/GPRS/EDGE

Для достижения большей гибкости анализаторы Spectrum Master обладают двумя режимами измерений GSM/GPRS/EDGE: измерения радиочастотной обстановки и демодуляция. Техники и РЧ инженеры могут подсоединить прибор к любой базовой станции GSM/GPRS/EDGE для осуществления тестов с достоверными результатами. Когда физическое соединение не требуется, прибор также способен принимать и демодулировать сигналы GSM/GPRS/EDGE по воздушному интерфейсу.

Рис. Опция 40 отображает маску первого обнаруженного тайм слота, как это оговаривается в документах 3GPP TS 05.05.

Измерение радиочастотных характеристик GSM/GPRS/EDGE (опция 40)

Данный режим измерений даёт возможность наблюдать за радиочастотными событиями в одноканальном и многоканальном спектре, тестировать мощность относительно времени (фрейм, слот), при этом формировать маски согласно спецификациям 3GPP TS 05.05, а также выводить на дисплей прибора суммарные результаты измерений.

Спектральное изображение иллюстрирует одноканальные и многоканальные спектры. Экранное изображение канального спектра включает в себя характеристики мощности канала, выброса мощности, усреднённые значения выбросов мощности, ошибок по частоте, типа модуляции и кода настроечной последовательности сигналов (TSC). Режим измерений многоканального спектра позволяет анализировать до 10 каналов с отображением результатов измерений по каждому каналу.

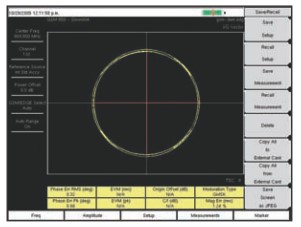

Рис. Опция 41 демодулирует и отображает на экране сигналы GSM/GPRS/EDGE, включая векторные диаграммы

 Демодулятор GSM/GPRS/EDGE (опция 41)

Опция 41 осуществляет демодуляцию сигналов GSM/GPRS/EDGE и выводит на экран прибора результаты подробных измерений для анализа производительности модуляции передатчика. Результаты представляются относительно фазовой ошибки (rms), пикового значения фазовой ошибки, EVM (rms), EVM (пиковое значение), смещения источника, соотношения несущей к интерференции, типа модуляции и ошибки магнитуды (rms), а также векторной диаграммы сигнала.

Рис. Опция 41 предоставляет быструю иллюстрацию в табличном виде критических параметров измерений, включая канальную мощность, занимаемую полосу частот, ошибку по фазе и EVM

Режим «Прошёл/Не прошёл»

Задействуя программный инструментарий Master Software Tools, становится возможным разрабатывать нестандартные алгоритмы тестов по принципу «Прошёл/Не прошёл», которые затем могут быть загружены в память анализатора Spectrum Master. Результаты тестов затем переводятся в табличный формат с чёткими индикаторами «прошёл» или «не прошёл» в отношении анализируемых параметров. Эти указатели имеют пороги минимума и максимума, а также содержат реально полученные результаты осуществлённых измерений.

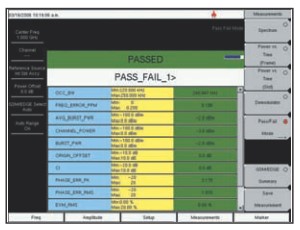

Рис. Задействуя программный инструментарий Master Software Tools, становится возможным разрабатывать нестандартные алгоритмы тестов по принципу «Прошёл/Не прошёл», которые затем могут быть загружены в память анализатора Spectrum Master

Измерения сигналов CDMA/EVDO по воздушному интерфейсу или через прямое соединение

Измерения радиочастотной обстановки CDMA (опция 42)

РЧ измерения применяются для получения параметров мощности передаваемого сигнала, формы сигнала, мощности в соседних каналах и паразитных излучений. Приводимый ниже перечень измерений помогает техникам оценивать РЧ характеристики базовых передающих станций CDMA.

Канальный спектр

Измерения канального спектра иллюстрируют характеристики спектра определённого канала в дополнение к цифровым значениям Мощности в канале, Занимаемой полосе частот и Усреднённых пиковых значений.

ACPR

Измерения ACPR выводят на экран значения мощности магистрального канала и двух соседних по обе стороны столбчатой диаграммы. Пользователь может настраивать Spectrum Master на тестирование до пяти магистральных каналов.

Рис. Экранное изображение результатов измерений канального спектра сигналов CDMA

Паразитное излучение

Данный режим измерений выводит на экран спектр входного сигнала при определённом значении его сдвига (на основании установленных характеристик Стандарта Сигнала). Маркеры автоматически настраиваются на измерения входной мощности при этих сдвигах, а также для определения по принципу «Прошёл/Не прошёл» согласно граничным значениям, которые выставляются в соответствии с утверждёнными стандартами, к которым принадлежит тестируемый сигнал. Голубая маска также рассчитывается и показывается на спектре в целях визуальных проверок на предмет условий «прохождения» или «не прохождения» сигнала.

Рис. Экранное изображение результатов измерений паразитных излучений сигналов CDMA

Оценка качества модуляции базовых станций CDMA

Демодулятор сигналов стандартов cdmaOne и CDMA2000 1xRTT (опция 43)

Измерения характеристик демодулятора применяются для измерений мощности в кодовой области и представление результатов как в графическом, так и табличном форматах. Ниже приводится перечень измерительных процедур, которые помогают техникам оценивать качество модуляции от базовых станций CDMA.

CDP

Измерения мощности в кодовой области выводят на экран значения этой характеристики от различных демодулированных кодов. Rho, Ошибки по частоте, Усреднённый шумовой порог и Tau представляют собой цифровые значения, которые рассчитываются и выводятся на экран прибора. Также можно увидеть масштабированное изображение 16, 32 или 64 кодов. Маркеры могут быть настроены для отображения кодовой мощности и типа кодов.

Таблица CDP

При данном режиме измерений отображаются только активные коды в цветоразностном табличном формате.

Рис. Экранное изображение результатов измерений мощности в кодовой области CDMA

Тестирование по воздушному интерфейсу базовых станций cdmaOne и CDMA2000 1xRTT (опция 33)

Такой режим измерений представляет собой эффективный способ анализа производительности базовых станций и выявления сопутствующих проблем до того, как они приобретают катастрофический характер. Делать это возможно без отключения самих BTS. Как это принято, техники должны снижать работу или вообще отключать интересующий их сектор или сайт в целях тестирования производительности базовых передающих станций. Теперь же техники могут оставаться на месте или в машине и осуществлять все необходимые измерения. Для достижения точных результатов измерений по воздушному интерфейсу, должна быть задействована антенна GPS для генерирования опорных значений синхронизации.

Развёртка пилотного канала

Девять наиболее сильных принятых псевдошумов (PN) отображаются на экране в форме столбиковых диаграмм, при этом номера PN приводятся на нижней части этих диаграмм. Для каждого PN в таблице приводятся его номер, соотношение Ec/Io и Tau. Также можно увидеть характеристики мощности пилотного сигнала, канала, и пилотную доминанту.

Множественность трактов

На экране отображаются шесть наиболее сильных трактов. Для каждого тракта формируется таблица в нижней его части с характеристиками Ec/Io. Также приводятся данные канальной и многотрактной мощности.

Рис. Экранное изображение результатов измерений по воздушному интерфейсу сигналов CDMA

Оптимизация производительности сетей EVDO

EVDO

С эволюцией технологии CDMA до 3G, стандарт 1xEV-DO стал предоставлять скорости передачи данных до 2.4 Mbps, что делает телекоммуникационную инфраструктуру более ёмкой при меньшей стоимости за услуги. Таким образом, становится возможным создавать беспроводные широкополосные сети. Система CDMA2000 1xEV-DO (EVDO) обратно совместима и спектрально идентична с системами cdmaOne и CDMA2000.

Измерения радиочастотной обстановки EVDO (опция 62)

Радиочастотные измерения применяются для измерений передаваемой мощности сигнала, формы сигнала, мощности в соседних каналах и паразитного излучения. Ниже приводится перечень измерений, который даёт возможность техникам провести расчёты РЧ характеристик базовых передающих станций EVDO.

Спектр канала

Измерения канального спектра отображают на экране прибора спектр определённого канала в дополнение к цифровым значениям Мощности канала, Занимаемой полосы частот и Усреднённых пиковых значений.

Мощность относительно времени

Эти измерения выводят на экран прибора картинку временной области половины слота EVDO, тем самым  помогают определить процент отсутствия активности. Таким образом, становится возможным рассчитать количество пользователей, подключившихся к базовой станции.

ACPR

Данные измерения предоставляют характеристики мощностей магистрального канала и двух соседних каналов на каждой из сторон столбиковой диаграммы. Пользователь может охватить измерениями до пяти магистральных каналов.

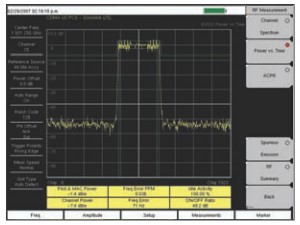

Рис. Экранное изображение результатов измерений мощности каналов EVDO относительно времени

Паразитное излучение

Данный режим измерений выводит на экран спектр входного сигнала при определённом значении его сдвига (на основании установленных характеристик Стандарта Сигнала). Маркеры автоматически настраиваются на измерения входной мощности при этих сдвигах, а также для определения по принципу «Прошёл/Не прошёл» согласно граничным значениям, которые выставляются в соответствии с утверждёнными стандартами, к которым принадлежит тестируемый сигнал. Голубая маска также рассчитывается и показывается на спектре в целях визуальных проверок на предмет условий «прохождения» или «не прохождения» сигнала.

Оценка качества модуляции базовых станций EVDO (опция 63)

Демодулятор EVDO (опция 63)

Измерения характеристик демодулятора используются для получения параметров мощности в кодовой области как в графическом, так и табличном форматах. Ниже приводится перечень измерений, который даёт возможность техникам оценить качество модуляции базовых станций EVDO.

CDP MAC

Данный режим измерений отображает на экране мощность различных демодулированных кодов на канале MAC  (подуровень управления доступом к среде), мощность пилотного сигнала и кода аутентификации сообщений, Rho, Ошибку по частоте и Усреднённый шумовой порог. Все эти характеристики представлены в цифровых значениях, которые рассчитываются по определённым алгоритмам и показываются на экране прибора. Масштабированный вид 16, 32 или 64 кодов также представлен. Маркеры могут быть включены для демонстрации кодовой мощности и типа кода.

Рис. Экранное изображение результатов измерений EVDO CDP MAC

Данные CDP

Данный режим измерений демонстрирует на экране мощность 16 подканалов данных I и Q по отдельности.

Таблица MAC CDP

Данный режим измерений демонстрирует все активные коды в канале MAC в цветоразностном табличном формате.

Наиболее эффективный способ идентификации проблем с производительностью BTS (базовых станций)

Тестирование сигналов EVDO по воздушному интерфейсу

Такой режим измерений представляет собой наиболее эффективный способ при выявлении проблем с производительностью базовых передающих станций перед тем, как эти проблемы станут необратимыми. При этом нет необходимости отключать сами BTS. Обычно техники и инженеры-эксплуатационники вынуждены приостанавливать работу какого-либо отдельного сектора или целой технологической площадки при тестировании параметров базовых станций. Теперь такая необходимость отпала, поскольку эксплуатирующий персонал может находиться в машине или даже у себя в лаборатории и при этом осуществлять измерения. Для получения достоверных результатов тестов по воздушному интерфейсу должна быть задействована антенна GPS для синхронизации измерений.

Развёртка пилотного канала

Девять наиболее сильных принятых псевдошумов (PN) отображаются на экране в форме столбиковых диаграмм, при этом номера PN приводятся на нижней части этих диаграмм. Для каждого PN в таблице приводятся его номер, соотношение Ec/Io и Tau. Также можно увидеть характеристики мощности пилотного сигнала, канала, и пилотную доминанту.

Множественность трактов

На экране отображаются шесть наиболее сильных трактов. Для каждого тракта формируется таблица в нижней его части с характеристиками Ec/Io. Также приводятся данные канальной и многотрактной мощности.

Рис. Экранное изображение результатов измерений сигналов EVDO по воздушному интерфейсу

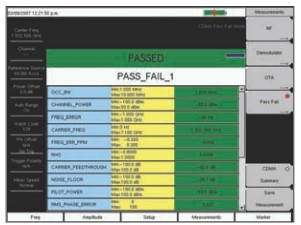

Рис. Экранное изображение результатов измерений режима «Прошёл/Не прошёл» сигналов EVDO

Режим «Прошёл/Не прошёл»

Анализаторы Spectrum Master способны осуществлять автоматизированные измерения “Прошёл/Не прошёл» как для сигналов CDMA, так и EVDO. Результаты тестов представляются на экране прибора в табличном формате с чёткими индикаторами “PASS” или “FAIL”, включающими в себя пороговые значения мин/макс и достоверные результаты. Задействуя программные пакеты Master Software, возможно легко создавать специализированные, нестандартные измерительные алгоритмы, которые затем могут быть легко загружены в память прибора. Под режим «Прошёл/Не прошёл» подпадают все наиболее важные характеристики BTS.
