Анализаторы источников сигналов Keysight для частот до 54 ГГц

Keysight расширяет линейку анализаторов источников сигналов для покрытия частот до 54 ГГц

Новая линейка продуктов предназначена для инженеров, работающих над беспроводной связью и высокоскоростными цифровыми системами.

В чрезвычайно сложных областях, таких как радиочастоты (РЧ) или высокоскоростные цифровые технологии, иногда самой сложной частью проектирования является тестирование. Такие высокоскоростные сигналы чувствительны и их трудно уловить, поэтому требуется специальное испытательное оборудование, которое может точно измерить сигнал, не влияя на результаты.

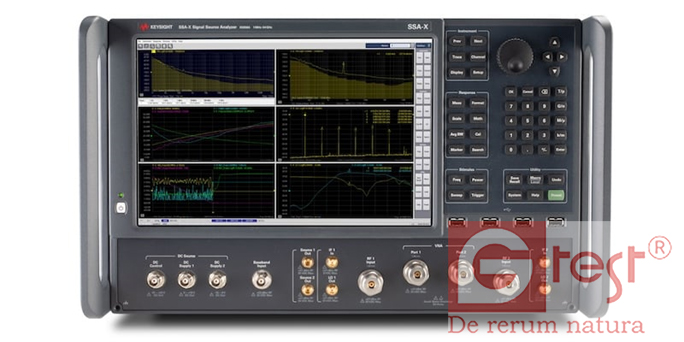

Анализатор источника сигналов Keysight SSA-X

Чтобы помочь инженерам найти этот баланс, компания Keysight Technologies недавно анонсировала три новые модели анализаторов источников сигналов. Эти инструменты предназначены для обеспечения точных измерений сигналов с низким фазовым шумом в радиочастотных и высокоскоростных цифровых устройствах. Давайте более подробно рассмотрим функционал и детали этих моделей.

Компания Keysight расширяет линейку анализаторов источников сигналов

Компания Keysight недавно расширила линейку анализаторов источников сигналов SSA-X, представив три новые модели, которые могут достигать более высоких частот: 26,5 ГГц, 44 ГГц и 54 ГГц. По данным компании, эти дополнения удовлетворяют потребности инженеров-радиочастотников, работающих над передовыми беспроводными коммуникациями, радарами и высокоскоростными цифровыми системами, где потребность в точных источниках сигналов с низким фазовым шумом поддерживает растущие частоты и объемы данных. пропускная способность.

Инженерам приходится настраивать несколько инструментов для тестирования и оценки источников сигналов, таких как синтезаторы, часы и генераторы, для сложных приложений, а это трудоемкий процесс. Модели SSA-X компании Keysight сочетают в себе измерение фазового шума, спектральный анализ и другие важные тесты в одном устройстве. Такая интеграция упрощает процесс тестирования, а также ускоряет определение характеристик источников сигналов.

Примечательной особенностью этих новых моделей является встроенный источник прямого цифрового синтеза (DDS) и собственные каналы взаимной корреляции, обеспечивающие чистый сигнал до 54 ГГц. Эта возможность повышает точность измерений фазового шума и джиттера, которые имеют первостепенное значение для обеспечения точности и производительности передачи высокочастотных сигналов.

Кроме того, компания Keysight утверждает, что серия SSA-X обеспечивает лучшую в своем классе чувствительность к фазовому шуму благодаря чрезвычайно низким фазовым шумам внутренних гетеродинов (LO) и радиочастотного источника. Эта чувствительность имеет решающее значение для точных измерений, позволяющих распознать тончайшие характеристики шума в источниках сигналов, что напрямую влияет на качество и надежность современных систем связи.

Подробный обзор одного нового «участника»: E505xA

Давайте рассмотрим вариант E505xA более подробно, чтобы лучше понять новое портфолио Keysight.

Серия E505xA охватывает широкий диапазон частот от 1 МГц до 54 ГГц в различных моделях. Устройства предназначены для точного анализа фазового шума и обладают чувствительностью к однополосному фазовому шуму (SSB). Эта функция включает подробные спецификации для различных частот смещения и входных радиочастот, обеспечивая точную оценку качества сигнала.

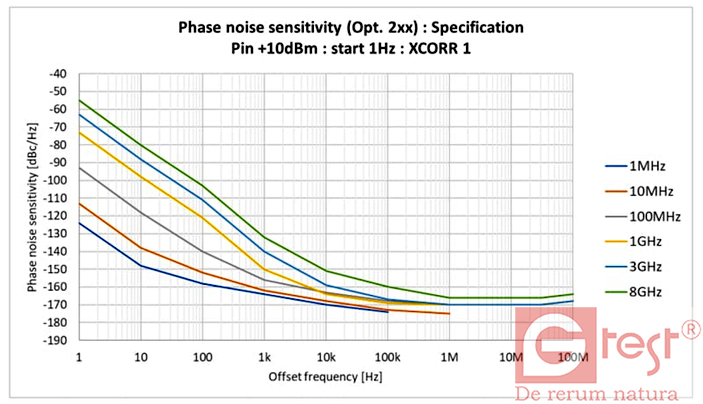

Чувствительность к фазовому шуму SSB модели E5055A 2xx

Анализаторы особенно хороши в измерениях фазового шума, обеспечивая минимальную частоту смещения всего 1 мГц и расширяя ее до 54 ГГц для моделей высшего класса. Они также обеспечивают точность измерения фазового шума менее 1,5 дБ при смещении до 1 МГц. Анализатор поддерживает широкий диапазон входной мощности от -20 дБм до +20 дБм, при этом некоторые модели позволяют проводить еще более чувствительные измерения.

Высокая точность для сложных разработок

Компания Keysight надеется снабдить инженеров радиочастотных и высокоскоростных цифровых технологий тремя новыми моделями анализаторов источников сигналов (новыми инструментами) для проведения точных и надежных измерений независимо от тестируемого сигнала. Эта точность может впоследствии ускорить выход на рынок и привести к появлению новых передовых технологий.
