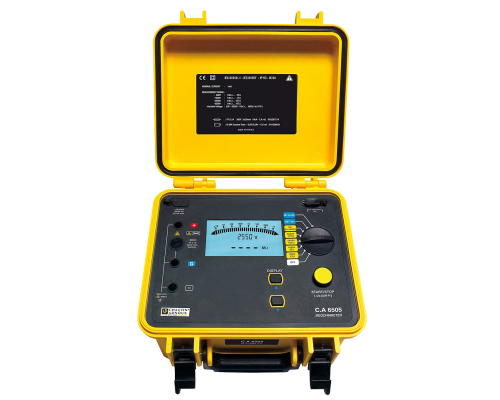

6505 Портативный мегаомметр

Мегаомметр модели 6505 — это портативный прибор True Megohmmeter®, размещенный в прочном полевом корпусе, который работает как от батареи, так и от сети. Он выполняет измерения напряжения, изоляции и емкости. Этот прибор способствует безопасности электроустановок и оборудования.

В число функций входит автоматический расчет и представление коэффициента диэлектрической абсорбции (DAR) и индекса поляризации (PI). Модель 6505 отображает испытательное напряжение, сопротивление изоляции и ток утечки во время испытания. Емкость образца и напряжение разряда, присутствующие на испытательных проводах, отображаются по завершении испытания.

Модель 6505 разработана с высоким уровнем встроенных функций безопасности. Этот измеритель включает в себя возможности блокировки испытания, которые не позволяют генерировать испытательное напряжение при обнаружении активного образца. Испытательные клеммы утоплены для обеспечения безопасности эксплуатации.



Измерение напряжения переменного/постоянного тока

Диапазон - (от 1 до 4000) В

Точность - (от 1 до 99,9) В: ±(1% R + 5 ct)

(от ​​100 до 4000) В: ±(1% R + 3 ct)

Разрешение - (от 1 до 99,9) В: 0,1 В

(от 100 до 999) В: 1 В

(от 1000 до 4000) В: 2 В

Диапазон частот (- (от 1 до 2500) В: постоянный ток или (от 15 до 500) Гц

(от 2501 до 4000) В: постоянный ток

Входное сопротивление - 750 кОм или 3 МОм (зависит от диапазона)



Измерение изоляции

Диапазон испытательного напряжения/сопротивления - 500 В: от 10 кОм до 2 ТОм

1000 В: 10 кОм - 4 ТОм

2500 В: 10 кОм - 10 ТОм

5000 В: 10 кОм - 10 ТОм

Переменное напряжение - (40 - 5100) В

Автоматический разряд - время разряда 40 % от испытательного напряжения



Общие характеристики

Программируемая сигнализация - Да

DAR - PI - Да

Режим пилообразного изменения - Нет

Режим шага - Нет

Измерение емкости - (0,005 - 49,99) мкФ



Мобильность	Переносной
Домен	Для авиационной промышленности
Диапазон сопротивления	Макс.: 10 000 000 000 кОм Мин.: 10 кОм
